Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)

Описание товара

Поддерживаемые ЖК-модели:

N156HGE-LA1

N156HGE-LG1

LP156WF4-SLB5

N156HGE-LB1

B156HTN02.1

LP156WF1-TLC1

LP156WF4-SLB3

B156HTN03.3

B156HW01 V1

B156HW02 V1

LP156WF1-TLA1

LP156WF1-TLB1

LP156WF1-TLF3

LP156WF2-TLA1

B156HW02 V0

LP156WF4-SLB2

LP156WF4-SLB1

LP156WFC-TLB1

LP156WF4-SLBA

LP156WF4-SLC1

LP156WF4-SLB6

B156HW02 V5

LTN156HT01-201

B156HB01 V0

B156HAN01.0

B156HTN03.2

N156HGE-L11

B156HW01 V4

B156HW03 V0

B156HW01 V0

B156HW01 V2

B156HW01 V3

B156HW01 V5

B156HW02 V3

LP156WF1-TLF1

LP156WF1-TLB2

B156HW01 V7

B156HTN01.0

LP156WF1-TLF4

LP156WF4-SLB7

B156HTN01.1

N164HGE-L12

N164HGE-L11

B173HW02 V1

N173HGE-L11

LP173WF1-TLB3

N173HGE-L21

LP173WF1-TLB5

LP173WF1-TLC1

B173HW02 V0

LP173WF1-TLA1

HSD173PUW1-A00

B173HW01 V5

B173HW01 V0

B173HW01 V4

HSD173PUW1-A01

N173H6-L01

N173H6-L02

N173H6-L04

LP173WF1-TLA2

N184H6-L02

N184H6-L01

N184HGE-L21

Примечание:

1. Если ваша ЖК-панель включена в список выше, вы можете использовать текущее соединение для создания вашего заказа напрямую. Но лучше оставить сообщение, чтобы сообщить нам точный номер модели вашей ЖК-панели.

2. Если ваша ЖК-панель не включена в вышеуказанный список, пожалуйста, не используйте текущие ссылки для создания заказа напрямую. Вы можете оставить сообщение или связаться с нами напрямую и сообщить нам номер модели вашей ЖК-панели, наш техник поможет Вам выбрать лучшую ссылку для создания вашего заказа.

Описание товара

1.Общее описание

М. NT68676.2Это многоцелевая плата ЖК-контроллера, которая поддерживает HDMI + DVI + VGA различные видео сигнала и Двухканальный 8 бит LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1200 @ 60 Гц.

М. NT68676.2С функцией аудио, Поддержка прямого аудио сигнала от входа HDMI или внешнего аудио сигнала от аудиоразъема. Выходной динамик 2X1W (8Ω).

NT68676.2Также поддерживает инфракрасный пульт дистанционного управления, контроль яркости подсветки (опционально, требуется пользовательская прошивка), выход наушников.

2.. Функциональная компоновкаПлаты ЖК-контроллера

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

3..Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сбоку:

3..Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

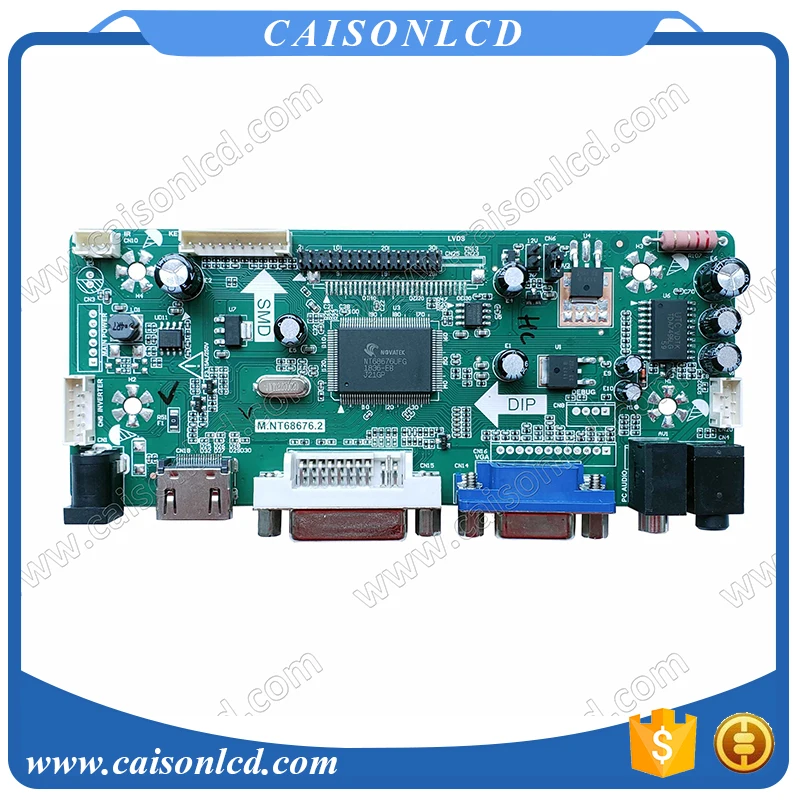

Вид сверху:

4.. Размеры печатной платыПлаты ЖК-контроллера

5.Дисплей детальной схемы

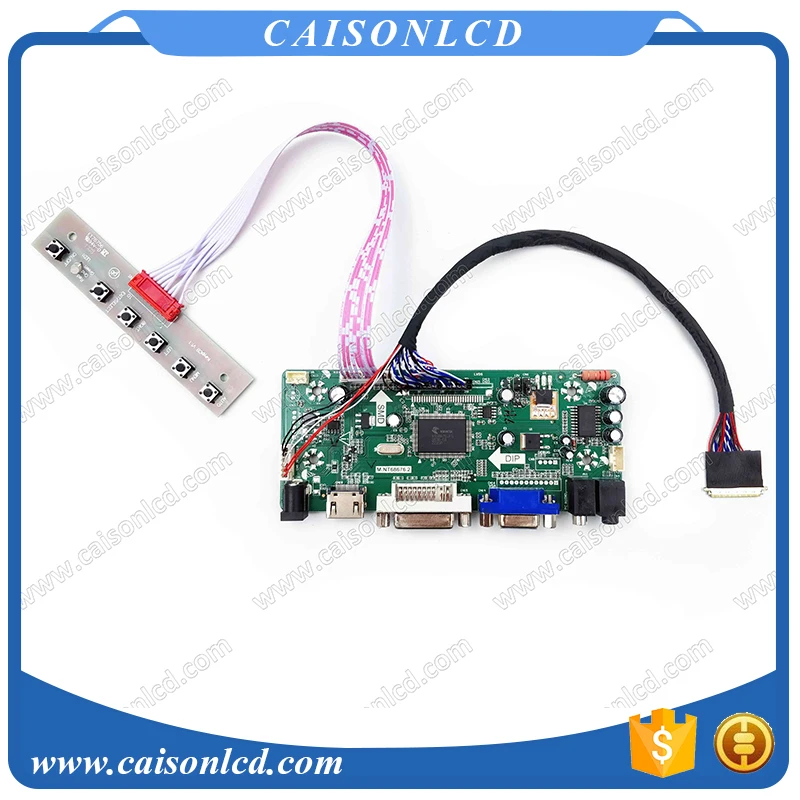

7.Посылка включает в себя:

1.Экранная клавиатура X 1 шт.;

2.Плата ЖК-контроллера X 1 шт.;

3.Кабель клавиатуры X 1 шт.;

4.LVDS кабель X 1 шт.;

Размеры печатной платы

Размер (мм):139 (Д) * 58 (Ш) * 17 (В)
