Бесплатная доставка плата контроллера ЖК LVDS с HDMI DVI VGA для 12 1 "1366X768 LCD TFT

Бесплатная доставка плата контроллера ЖК LVDS с HDMI DVI VGA для 12 1 "1366X768 LCD TFT

Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)

Описание товара

Поддерживаемые ЖК-модели:

LP156WH4-TLN2

LTN160AT06-B01

HSD160PHW1-B00

B101XTN01.1

CLAA101WA01A

CLAA101WA01

CLAA101WB03

CLAA101WJ02

HSD101PHW1-A00

HT101HD1-100

LTN101AT03

LP101WH1-TLA1

LP101WH1-TLA3

LP101WH1-TLB1

LP101WH1-TLB2

LP101WH1-TLB4

LP101WH1-TLB5

LP101WH1-TLP1

LP101WH2-TLA2

M101NWN8 R0

N101BGE-L21

N101BGE-L31

HSD121PHW1-A

Примечание:

1. Если ваша ЖК-панель включена в список выше, вы можете использовать текущее соединение для создания вашего заказа напрямую. Но лучше оставить сообщение, чтобы сообщить нам точный номер модели вашей ЖК-панели.

2. Если ваша ЖК-панель не включена в вышеуказанный список, пожалуйста, не используйте текущие ссылки для создания заказа напрямую. Вы можете оставить сообщение или связаться с нами напрямую и сообщить нам номер модели вашей ЖК-панели, наш техник поможет Вам выбрать лучшую ссылку для создания вашего заказа.

Описание товара

1.Общее описание

М. NT68676.2Это многоцелевая плата ЖК-контроллера, которая поддерживает HDMI + DVI + VGA различные видео сигнала и Двухканальный 8 бит LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1200 @ 60 Гц.

М. NT68676.2С функцией аудио, Поддержка прямого аудио сигнала от входа HDMI или внешнего аудио сигнала от аудиоразъема. Выходной динамик 2X1W (8Ω).

NT68676.2Также поддерживает инфракрасный пульт дистанционного управления, контроль яркости подсветки (опционально, требуется пользовательская прошивка), выход наушников.

2.. Функциональная компоновкаПлаты ЖК-контроллера

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

3..Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сбоку:

3..Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сверху:

4.. Размеры печатной платыПлаты ЖК-контроллера

5.Дисплей детальной схемы

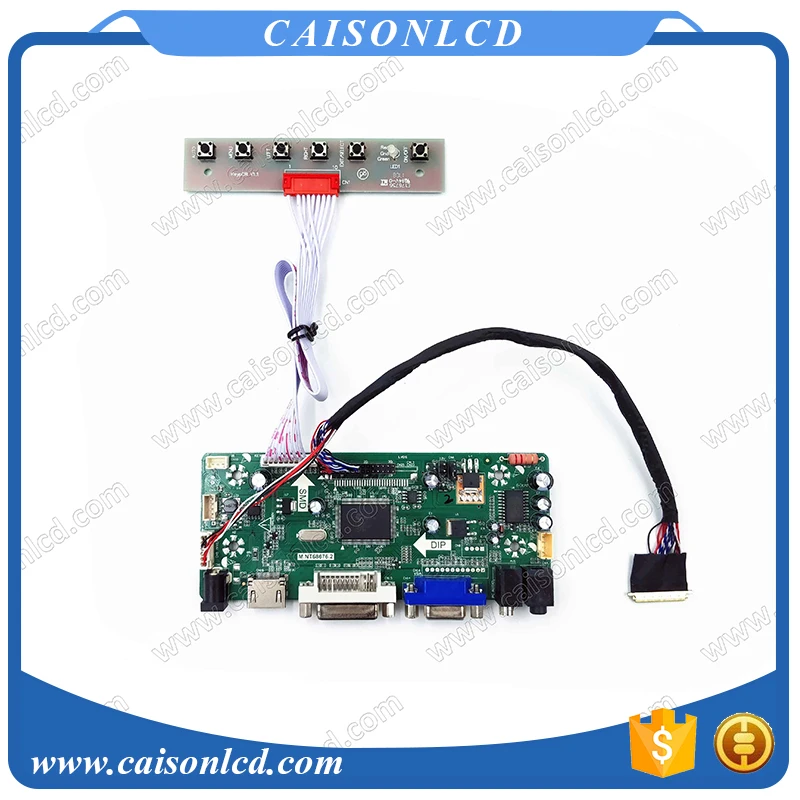

7.Посылка включает в себя:

1.Плата ЖК-контроллера X 1 шт.;

2.Кабель клавиатуры X 1 шт.;

3.LVDS кабель X 1 шт.;

4.Экранная клавиатура X 1 шт.;

Размеры печатной платы

Размер (мм):139 (Д) * 58 (Ш) * 17 (В)
