Waveshare 800*600 6 дюймовый E Ink дисплей шляпа для Raspberry Pi IT8951 контроллер USB/SPI/I80/I2C

800x600, 6-дюймовый E-Ink дисплей шляпа для Raspberry Pi, IT8951 контроллер, USB/SPI/I80/I2C интерфейс Обзор

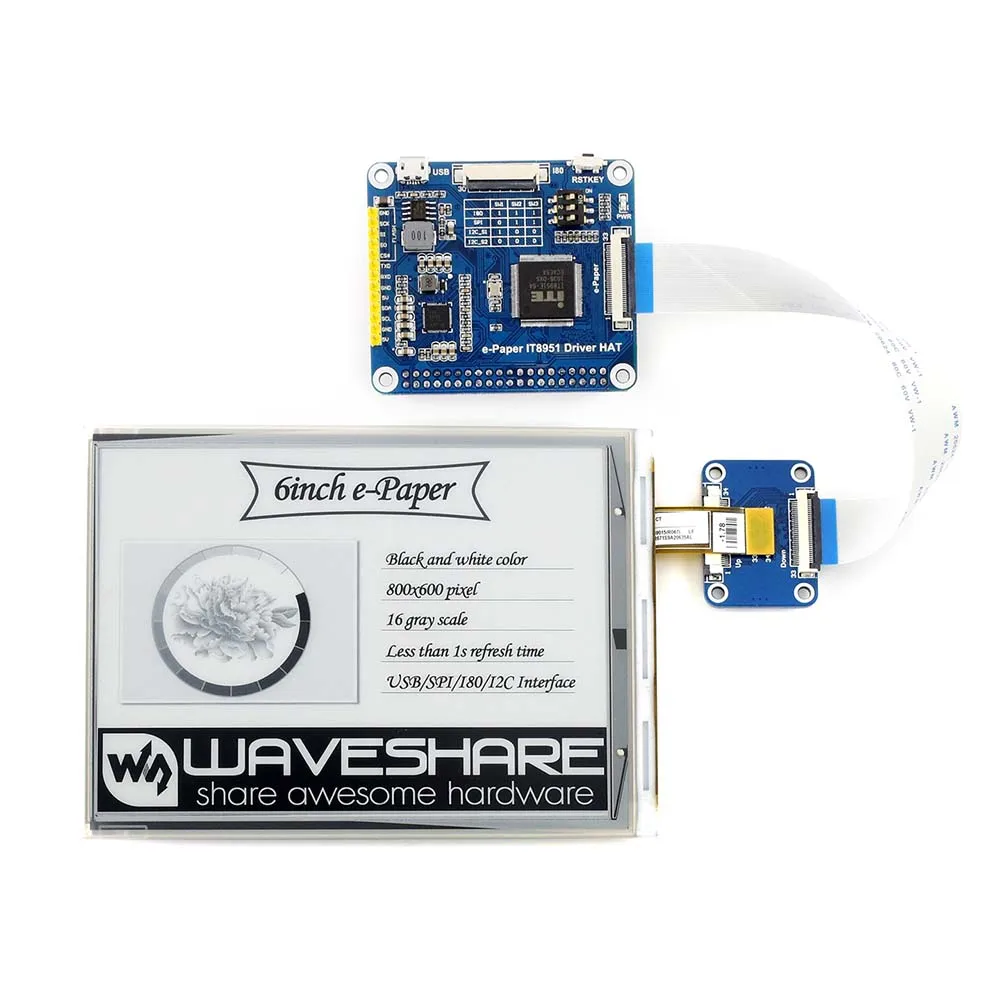

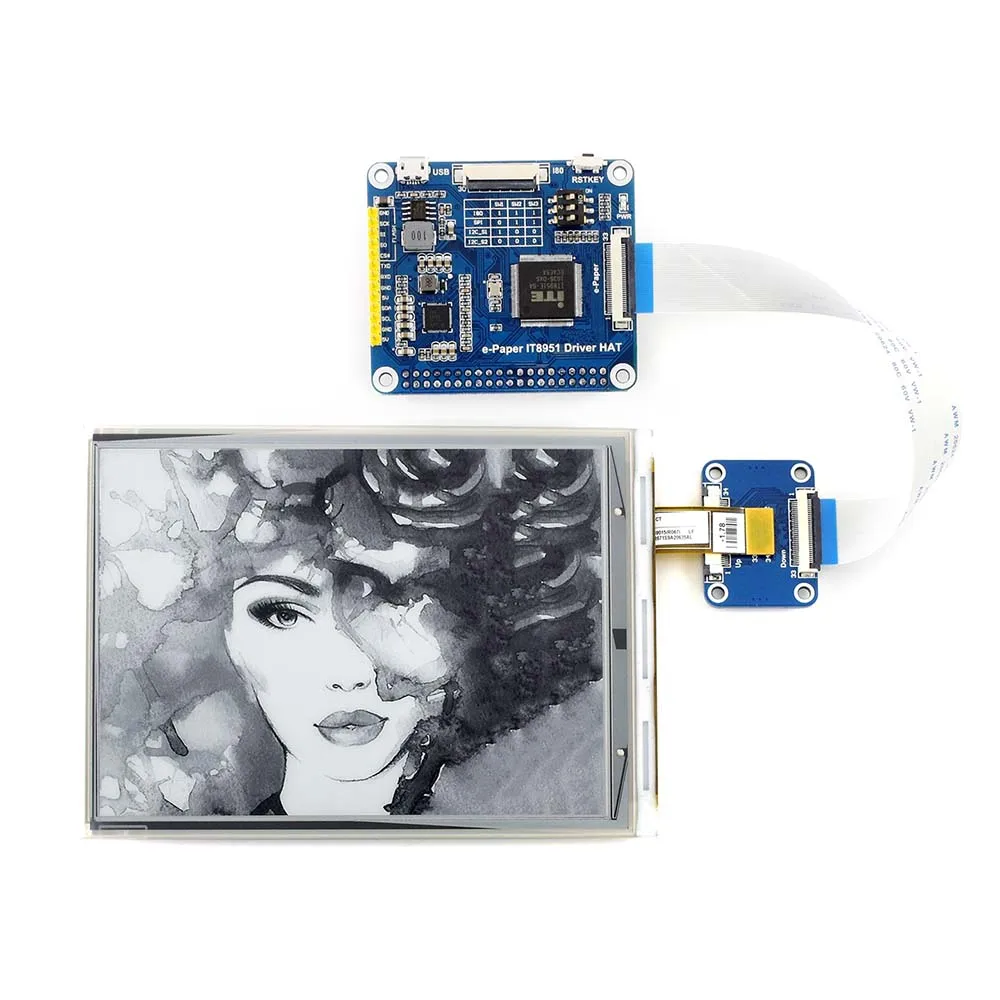

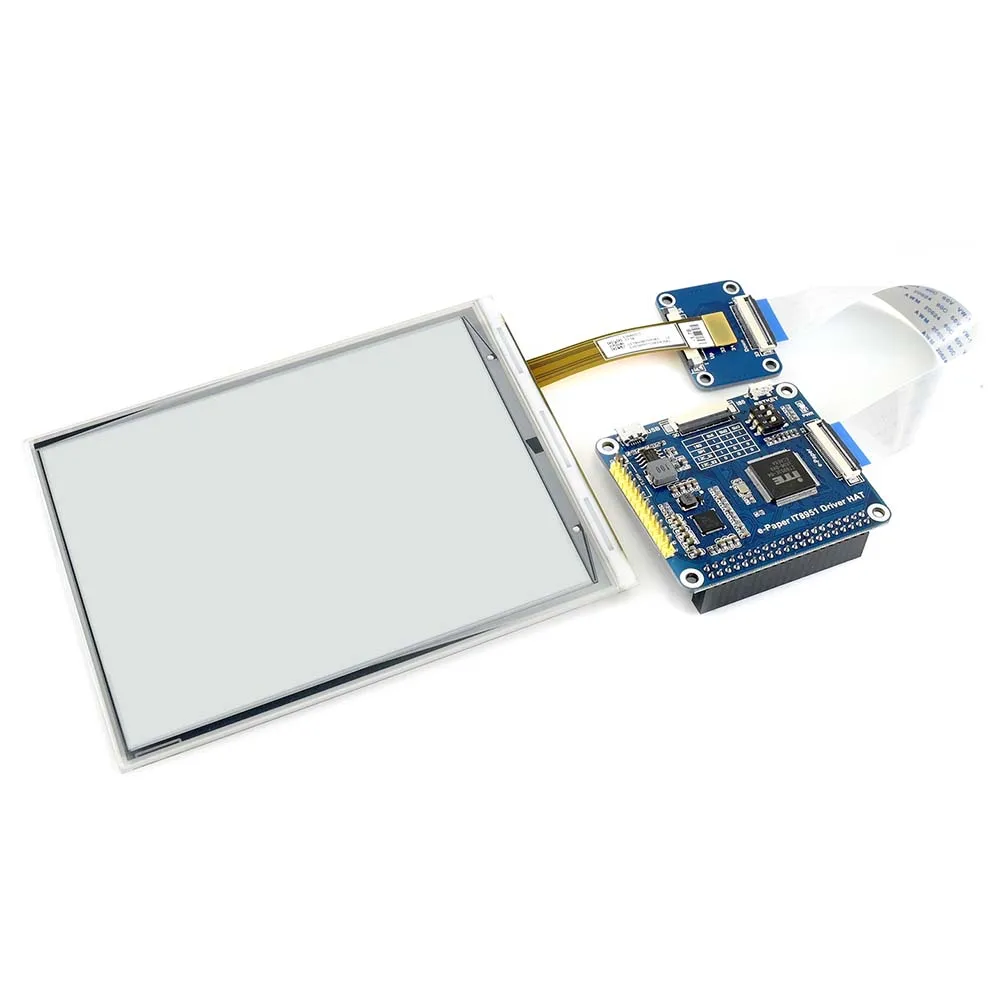

Это шляпа дисплея E-Ink для Raspberry Pi, 6 дюймов, разрешение 800x600, со встроенным контроллером IT8951, общаясь через интерфейс USB/SPI/I80/I2C, поддерживает частичное обновление.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

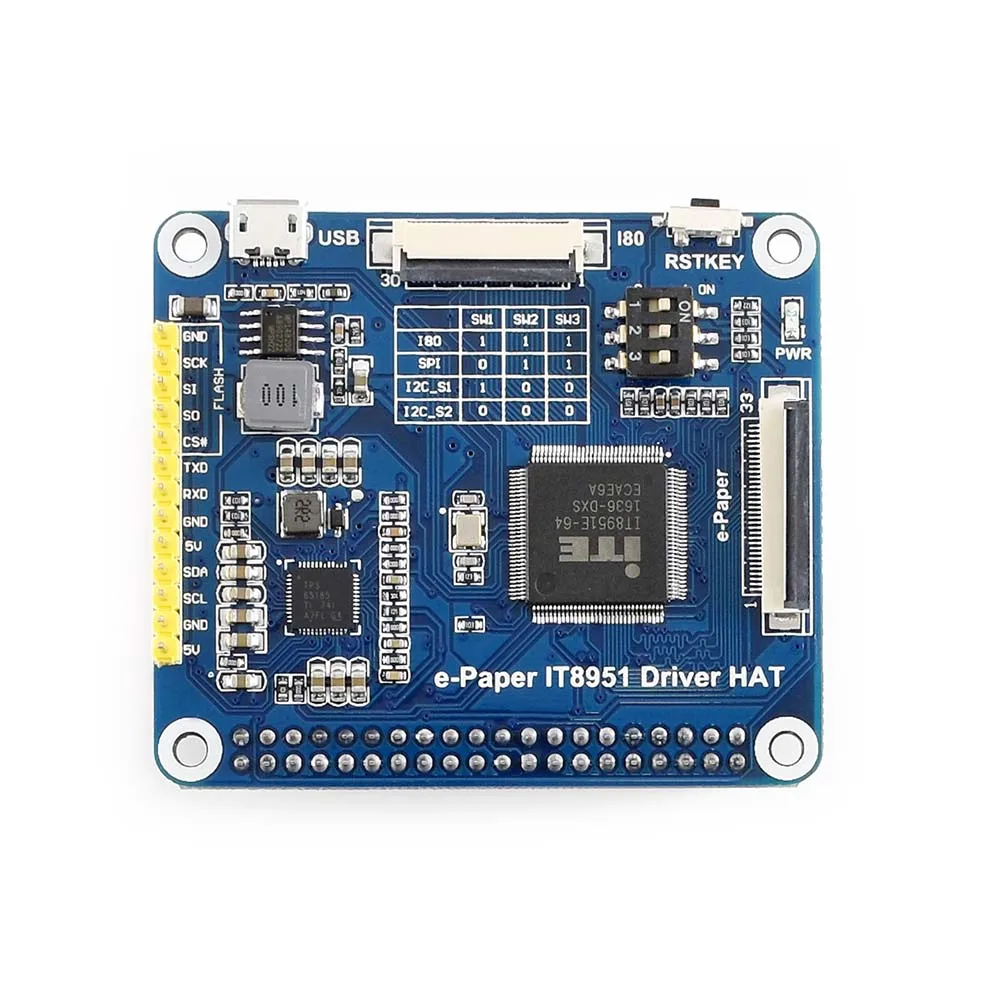

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат Интерфейс USB/SPI/I80/I2C для подключения к хост-платам, таким как Raspberry Pi/Nucleo и т. д. Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32) Технические характеристики Рабочее напряжение: 5 В Интерфейс: USB/SPI/I80/I2C Размер контура: 138,4 мм × 101,8 мм × 0,954 мм Размер дисплея: 122,4 мм × 90,6 мм Шаг точки: 0,153 мм × 0,151 мм Разрешение: 800 × 600 Цвет дисплея: черный, белый Серые Весы: 2-16 (1-4 бит) Время полного обновления: <1 s Общая мощность обновления: 0,6 Вт (typ.) Общая мощность в режиме ожидания: 0,3 Вт (typ.) Угол обзора:> 170 ° SPI Pinouts Символ Описание 5 В Вход питания GND Наземный MISO SPI MISO pin MOSI SPI MOSI pin SCK SPI SCK pin CS Выбор чипа SPI, низкая активность RST Внешний сброс, низкий уровень активности HRDY Выход состояния работы, низкий уровень активности Электронная бумага IT8951 размеры шляпы водителя

Ресурсы для развития

Вики:Www.wav eshare.com/wiki/6inch_e-Paper_HAT

Содержимое упаковки

Вес:0,075 кг

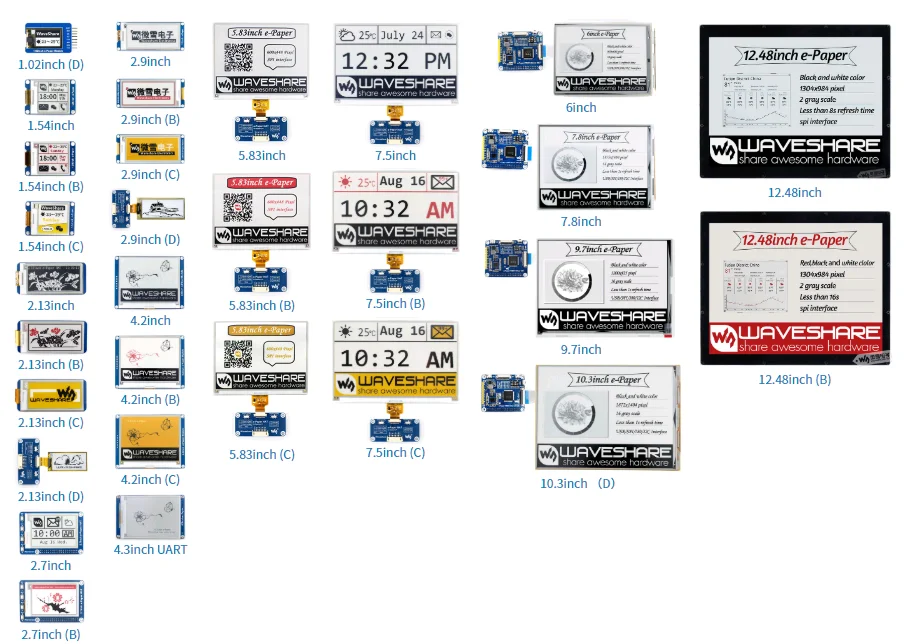

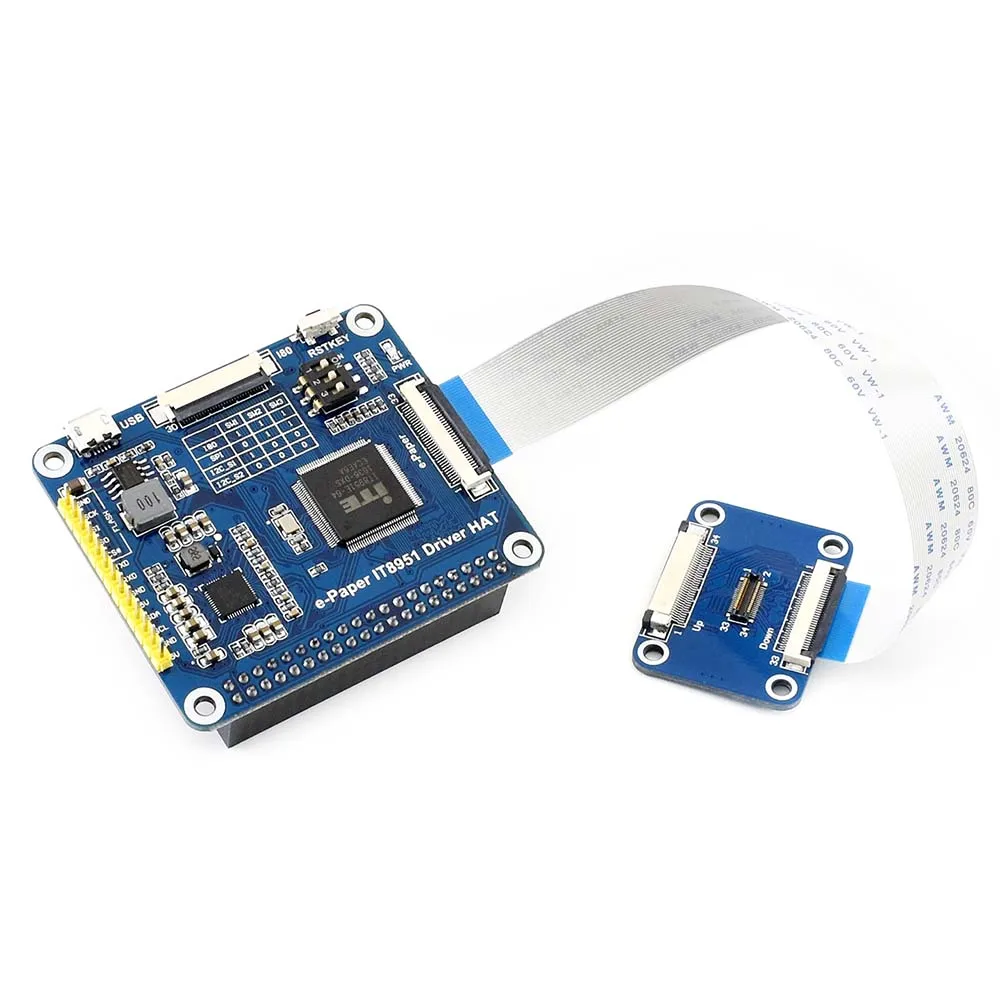

6-дюймовая электронная бумага x1 Электронная бумага IT8951 шляпа водителя x1 6-дюймовый адаптер для электронной бумаги x1 33PIN FFC (такой же боковой контакт) x1 Разъем USB типа A для кабеля micro B x1 PH2.0 20 см 8 pin x1 Набор винтов RPi (2 шт.) x1 1. 2. 3. 4. 5 6 7 Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление PI заголовок1 Интерфейс 1,54 дюймовый модуль электронной бумаги Черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 2. И radic; × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймовый e-Paper HAT Черный, белый 2. 250 × 122 48,55 × 23,71 65,0 × 30,2 2. И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. И radic; И radic; SPI 2,7 дюймовый e-Paper HAT Черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 2. И radic; × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюйма e-Paper HAT (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. И radic; И radic; SPI 4,2-дюймовый модуль электронной бумаги Черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 4. × × SPI 4,2-дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2-дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3-дюймовый модуль электронной бумаги UART Черный, белый 4. 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймовый e-Paper HAT Черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × И radic; SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6-дюймовая электронная бумажная шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80/I2C 7,5-дюймовая электронная бумажная шляпа Черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (B) Красный, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюйма e-Paper HAT Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/
I80/I2C 9,7-дюймовый e-Paper HAT Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/
I80/I2C 10,3 дюйма e-Paper HAT (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × И radic; SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × И radic; SPI Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
