Головка мобильного выставочного стенда

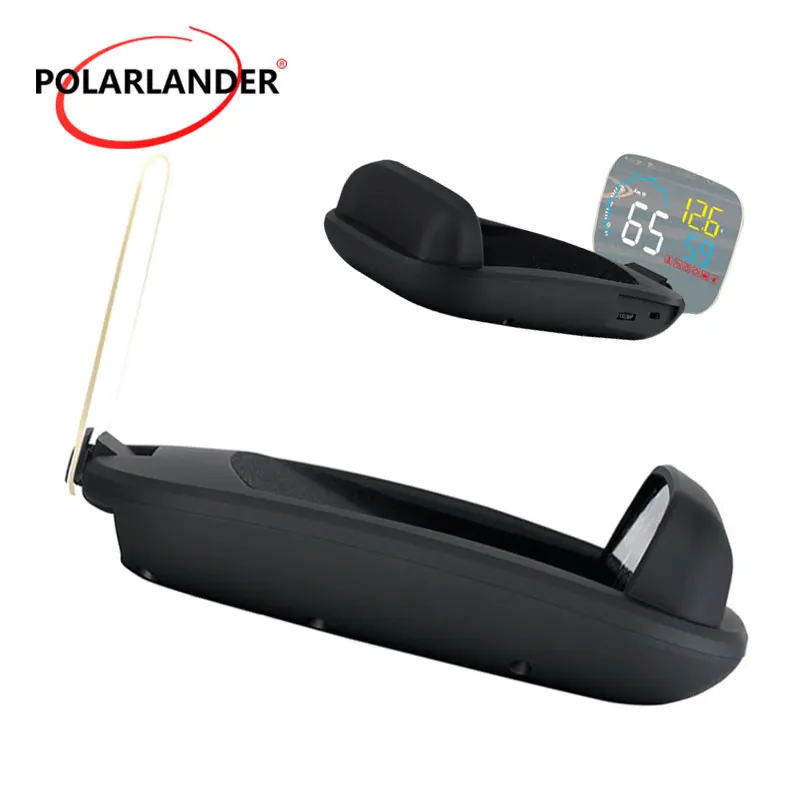

C600

(Патент на дизайн этого продукта и изображения на дисплее были зарегистрированы в cusTOms записи)

HUD короткий для дисплея головы вверх. Он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, температура воды, напряжение и т. д. на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно считывать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD

HUD Дисплей функции

1.Блок скорости (км/ч = километр/час, миль/час)

2.Об/мин значок

3.Скорость движения

4.Датчик света: автоматически регулирует яркость в соответствии с окружающей средой

5.Многофункциональная область 1: напряжение, расход топлива

6. Блок иконок:V = напряжения, LHK = расход топлива (мгновенный расход топлива, мгновенный расход топлива, средний расход топлива на 100 км)

7. Многофункциональная область 2

8.Значок показывает: температуру воды, расстояние поездки, часы, код неисправности, Усталость вождения, ускорение

Клавиши функций

Установка/ВолнаФункции кнопок: когда кнопка настройки вСправа (вытяните вверх/Вытяните вниз/Нажмите внутрь)

1.Короткие подтянуть

(1)Переключатель на несколько функцийПлощадь-1 шт.: БатареяСтабилизатор напряжения/Расход топлива

(2)После входа в меню настроек, чтобы добавить значение по умолчанию

2.Короткий тянуть вниз

(1) переключениеМультифункциональная область 2:Температура воды/одно расстояние вождения/одно время вождения/часы/100 км время ускорения/скорость двигателя

  (2) После входа в меню настройки, чтобы уменьшить значение по умолчанию

3.Короткое нажатие в

(1)Переключение режима дисплея

(2)После входа в меню настройки, чтобы добавить Меню

4.Долго тянуть вниз: Выключить/включить зуммер

5.Длинные подтянуть: Все огни будут включены, чтобы устранить код неисправности, сделайте это снова, чтобы сохранить и выйти

6.Нажмите и удерживайте кнопку в

(1)Чтобы войти в меню настроек

(2)Когда закончите регулировку, нажмите на кнопку, чтобы сохранить и выйти

Восстановление заводских настроек

Когда HUD выключается, нажмите кнопку волны и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, это заводской сброс.

Или найти меню-1 шт.6, Отрегулируйте значение по умолчанию от 0 до 1, 1 означает завершить сброс завода, затем нажмите в 5s, чтобы сохранить и выйти.

Очистить код неисправности

Когда HUD включен, удерживайте кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделайте это снова, чтобы сохранить и выйти

Выключить/включить зуммер

Потяните кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер

Установка HUD

VНажмите на кнопку настройки для 5s, чтобы войти в настройки меню, вертикальное короткое нажатие для увеличения опции меню, вверх и вниз Кнопка настройки для увеличения или уменьшения параметраПо умолчаниюСоотношение цена/качество. После регулировки вертикально удерживайте 5 секунд для сохранения и выхода.

Меню

Функция

Диапазон регулировки

Описание продукта:

Значение по умолчанию

1

Скорость

В переменного тока, 50-150

Если скорость HUD отличается от приборной панели, ее можно регулировать

107

2

Расход топлива

В переменного тока, 50-150

Если топливо HUD отличается от приборной панели, его можно отрегулировать

100

3

Оповещение о соотношении об/мин

10-75

Сигнал об/мин будет работать, когда он достигнет 7500, 75 означает 7500r

75

4

Напоминание о смене

10-75

Напоминание о сменеБудет работать, когда достигнет 7500, 75 означает 7500r

75

5

4-х ступенчатый сигнал тревоги

0-1

0 = функция отключения

1 = HUD даст сигналы тревоги, когда скорость на 60,80, 100120

0

6

Один оповещение о превышении скорости

30-199

Когда скорость транспортного средства достигает 150, будет доступна сигнализация

150

7

Регулировка яркости

0-5 лет

0 = Автоматическая яркость, 1 = самая темная, 5 = самая яркая

0

8

Датчик температуры воды

В переменного тока, 50-150

Сигнализация температуры воды включается, когда она выше 120°C

120

9

Напряжение сигнализации

0-15,0

Сигнализация напряжения включается, когда она ниже 10,0 в

10,0

10

Вождении в состоянии усталости сигнализации

1,0-8,0

Оповещение о усталости вождения после четырех часов вождения

4,0

11

Единица измерения скорости

1-2

1 = км, 2 = миль/ч

1

12

Температура воды при стирке блок

1-2

1 = °C

2 = °F

1

13

Напряжение включения/выключения питания

0-15,0

Если HUD не может автоматически выключить, измените напряжение на 13.2

0

14

Мощность Задержка включения/выключения

20-300

По умолчанию 20s.

Пожалуйста, сделайте значение по умолчанию 180 или выше, когда ваш автомобиль остановлен или электрический гибрид, тогда HUD отключится в течение 3 минут

20

15

Часы

00:00-23;00

Измените часы так же, как и ваше местное время. Потяните вверх, чтобы отрегулировать значение, потяните вниз, чтобы переключить час и минуту

12:00

16

Восстановление заводских настроек

0-1

Установите в 1, вертикально нажмите кнопку настройки для 5s, затем вернитесь к интерфейсу дисплея

0

Советы: если автомобиль не будет использоваться в течение недели, отключите оборудование OBD.

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. При включении питания HUD показывает только автомобильное напряжение и автоматическое выключение послеНесколькоСекунды вождения.

HUD доступен только для автомобилей с OBD2 и EU-OBD соглашения (Европейский регион: после 2003 года, другие регионы: после 2007 года)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

(1) Пожалуйста, проверьте интерфейс OBD при подключении другого устройства (одна точка и две линии, позиционер, контроль давления в шинах, складной замок окна, ELM27 и т. Д.)

(2) модифицированные и модифицированные автомобили (навигация Центрального управления, электронный ускоритель дроссельной заслонки, круиз с фиксированной скоростью, компьютерная система была почищена, запуск одной кнопкой, вход без ключа, удаленный запуск) приведет к аварии

Удалите другие устройства OBD и Выполните сброс заводской настройки.

4. Неточными Скорость

(1)Сначала проверьте правильность блока скорости или нет, блок скорости включает км/ч и MPH

(2)Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню1И параметр показывает 107, вверх или вниз кнопку настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока он не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.(Пример: если панель приборов показывает 100, и HUD показывает 103, затем измените значение по умолчанию HUD от 107 до 104)

5.Неточный расход топлива

Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница.

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. Завершение вождения: HUD Дисплей является средним расходом топлива в 100 км, когда выключить автомобиль, HUD автоматически выключается в 10s

6. Калибровка часов (HUD не может запоминать время, потому что он не содержит батарею. Необходимо сбросить часы после выключения питания.)

Когда HUD включен, нажмите и удерживайте в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие в наборе кнопок в меню 15,Потяните вверх, чтобы отрегулировать час, потяните вниз, чтобы отрегулировать минуту, после завершения, удерживайте кнопку в течение 5 секунд, чтобы сохранить и выйти.

7.Стоп-сигналами звездных машинок

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14Раз в меню-1 шт.4, По умолчанию параметр 20, вверх или вниз изменить его на 180, затем время выключения будет 3 минуты, затем вертикально нажмите в течение 5 секунд, чтобы сохранить и выйти, HUD отключится в течение 3 минут.

8.HUD не может автоматически ВЫКЛЮЧАТЬСЯ (RPM и скорость не выключены)

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 13Раз в меню-1 шт.3, По умолчанию параметр 0, вверх или вниз изменить его на 13.2Или постоянного токаВышеВертикальное нажатие в течение 5 секунд для сохранения и выхода.

Технические параметры

1.Температура окружающей среды:-40°C- +120 °C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды передачи голоса:<= 60dB

2.Рабочее напряжение: 11 В ~18Vdc(12Vdc/200mA)

3.Ток в спящем режиме:<= 30mA

4.Дисплей следующим образом:Очки виртуальной изображение отражение

5.Канал отображения: светодиодный дисплей

6.Отражатель с высоким коэффициентом пропускания: 98%

7. Расстояние виртуального изображения: 55Мм

8. Сертификация продукции FCC CE ROHS

9. Аксессуары: 1 * Основной блок 1 * линия OBD 1 * нескользящий коврик 1 * Руководство 1 * салфетка для очистки

10. Размер экрана: расширенный размер: 123*84*44 мм

11. Размер складывания: 123*20*44 мм

12. Размер изделия: 4 дюйма

Характеристики упаковки продукта

Размер упаковочной коробки: 17*13*4,5 см

Вес голого металла: 120 г

1 комплект с коробкой Вес: 260 г

Количество упаковки: 50 шт.

Размер внешней коробки: 68*23*36 см

1 коробка Вес нетто: 13 кг

1 коробка Вес брутто: 13,61 кг

Основные функции

Информация о дисплее: скорость, скорость, расход топлива (мгновенное 100 км, мгновенное, 100 км Среднее) температура воды, напряжение батареи, пробег, время вождения, местное время, 100 км Испытание на ускорение

Сигнал тревоги: сигнал тревоги превышения скорости (односегментный/Четырехсегментный сигнал тревоги)Напоминание о смене будильника, температура воды, слишком высокое напряжение тревоги, слишком низкая усталость, оповещение о вождении, оповещение о неисправности двигателя, четкий код неисправности, свободная миля от общественных миль"

Пункт продажи продукта

1. Улучшите безопасность вождения, Управляйте без помех, изысканный и уникальный дизайн, компактный и изысканный дисплей высокого разрешения, без внешнего света, высокой яркости, цветного светодиодного дисплея, стереоизображения, нет ореолов, нет необходимости в пленке, нет дополнительного отражения, изображения, подключи и работай, простота в эксплуатации, высокотехнологичное вспомогательное Вождение безопаснее

2. Мощный практический функциональный дисплей, такой как скорость, скорость, расход топлива (мгновенный 100 км, мгновенный, 100 км средний), температура воды, напряжение батареи, пробег, время вождения, местное время, новый тест на ускорение 100 км, HUD может устранить код неисправности, отображаемый на приборной панели двигателя. Профессиональное оборудование не требуется.

3. Обновление новых функций: температура воды, сигнал тревоги напряжения можно свободно устанавливать значение сигнала тревоги, более крутой и гибкий

3. Бортовой автоматический выключатель слишком высокая температура воды, слишком низкое напряжение и т. д.

Поддерживаемые модели

OBD2 Область применения: OBD2 протокол бензиновый автомобиль, произведенный Отделом США после 2004 года, соглашение OBD2 бензиновый автомобиль, произведенный в других регионах после 2008 года

OBD2 HUD не подходит для следующих общих моделей:

▲Модели OBD2 не могут быть использованы в США: для D/odge, для J/EEP, для S/ail, для C/hrysler, модели, произведенные до 2004 и 2004

▲Все легальные системы OBD2, итальянские модели не могут быть использованы: Например: для F/iat, для M/aserati, для L/amborghini, для D/S, дляP/Eu, Для C/itroen, для R/enbel, для S/imka, для A/mirka и так далее.

▲Японские модели OBD2 нельзя использовать: для S/uzuki, для M/azda 6, Infiniti (QX50 q50 q501), для T/oyota avanza в 2013 году, для L/exus (is250, ex250, ES300H) для H/onda (Джаз, CRV) и автомобилей, произведенных до 2008 года.

▲Южная Корея для K/ia и современных моделей не может использовать модели OBD (2013 для H/yundai Sonata, 2017 для K/ia Soul PS и т. д.)

Гибриды с дизельными и электрическими автомобилями, пикапами, RVs, модифицированными машинными компьютерами и HUD не используются. Рекомендуется использовать модели GPS.
