    Signal Generator PWM Pulse Frequency Duty Cycle Adjustable Module LCD Display 1Hz-150Khz 3.3V-30V Board | Инструменты

    Описание товара



    Description:

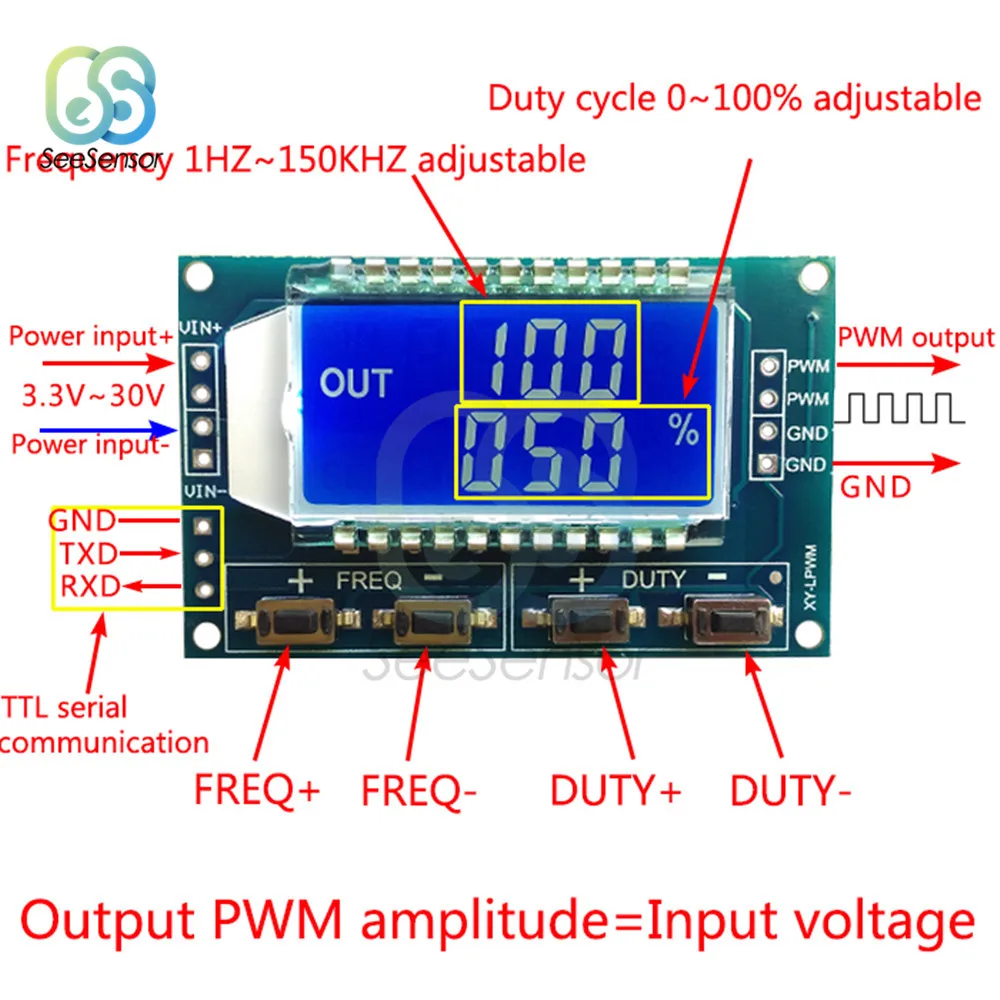

    Working voltage: 3.3 ~ 30V
    Frequency range: 1Hz ~ 150KHz
    Frequency accuracy: the accuracy in each range is about 2%
    Signal load capacity: the output current can be about 5 ~ 30ma
    Output amplitude: PWM amplitude equal to the supply voltage
    Ambient temperature: -20 ~ +70 °

    Features:

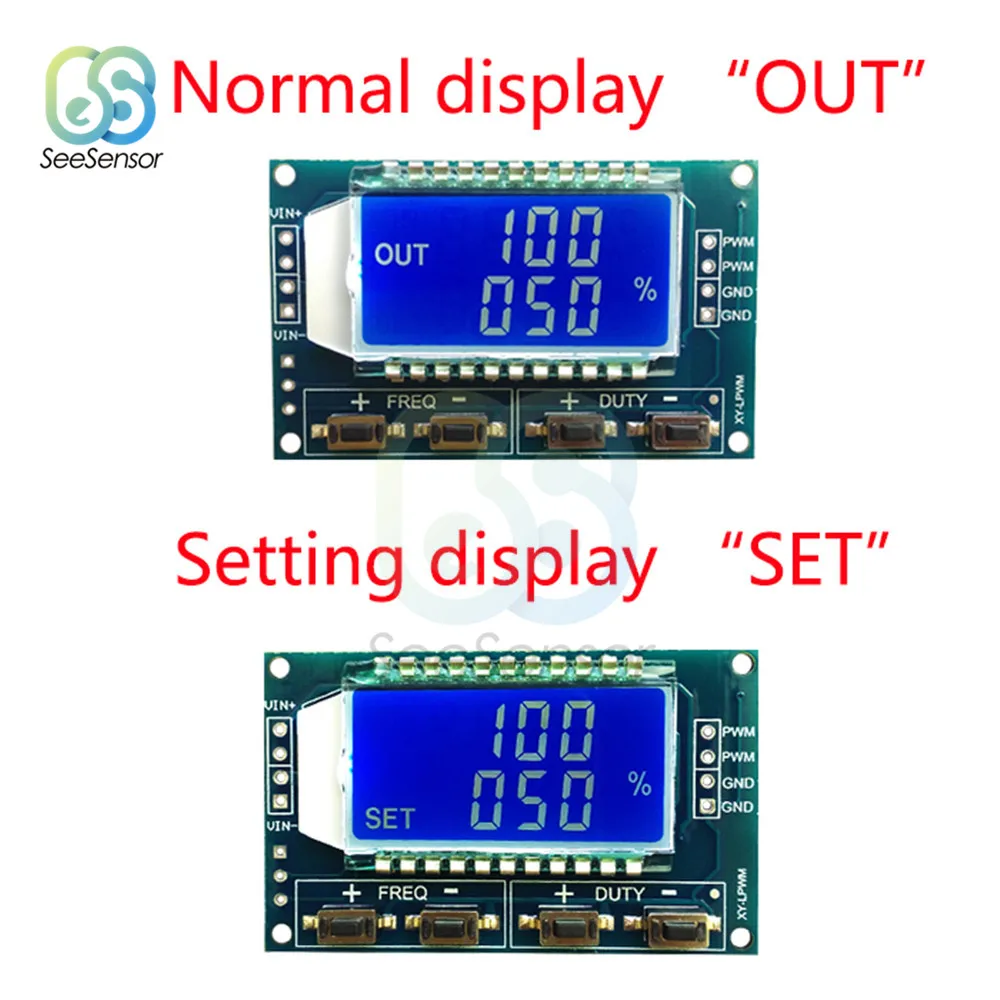

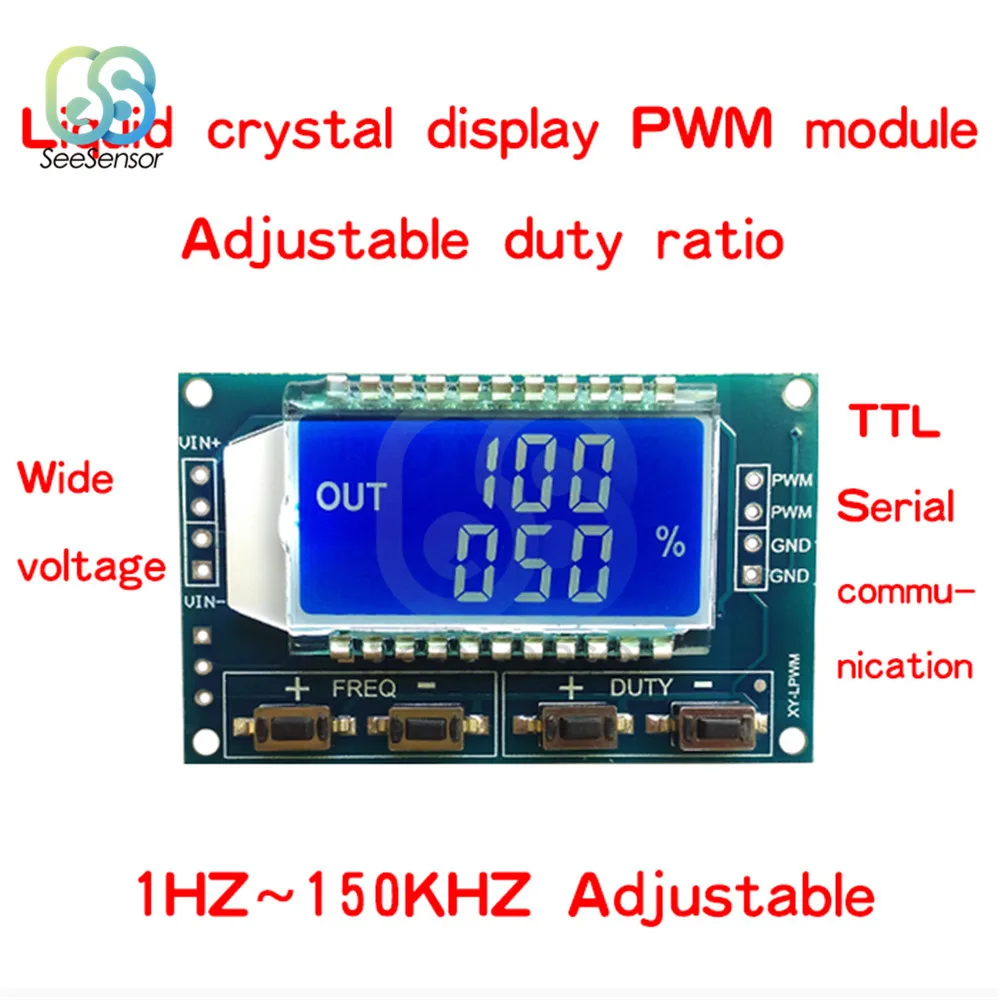

    LCD display frequency and duty cycle, very clear, PWM output can be set to the frequency and duty cycle.
    Wide frequency range, high precision.
    Serial communication, TTL level.
    Used as a square wave signal generator, generate square wave signal for experimental development and use.
    Used to generate a square wave signal that controls the motor driver.
    Generate adjustable pulse for MCU use.
    Generate adjustable pulse, control the relevant circuit (PWM dimming speed and other applications).
    Serial control (single-chip TTL level communication).
    Fine workmanship and good performance.
    Stable and reliable.
    Easy to use.
    Long service life.

    Frequency is divided into four ranges, automatic switching:

    1. XXX (no decimal point): the smallest unit is 1Hz, the value range of 1Hz ~ 999Hz;
    2. X.XX (decimal point in the hundred) the smallest unit is 0.01Khz, the range of 1.00Khz ~ 9.99Khz;
    3. XX.X (decimal point in ten): the smallest unit is 0.1Khz; value range of 10.0KHz ~ 99.9KHz
    4. X.X.X (decimal point in ten and hundred): the smallest unit is 1Khz; value range 1KHz ~ 150KHz
    5. e.g. frequency display:
      100 indicates PWM output 100Hz pulse;
      1.01 indicates PWM output 1.01K pulse;
      54.1 indicates that the PWM output has a pulse of 54.1 kHz;
      1.2.4 indicates that the PWM output is 124 kHz pulse;
    6. Duty cycle range: 0 ~ 100%

    Parameter Settings:

    The module has four independent keys, used to set the frequency and duty cycle.
    Support touch (increase or decrease a unit) and long press (fast increase or decrease).
    The parameters automatically save, power down Not lost.

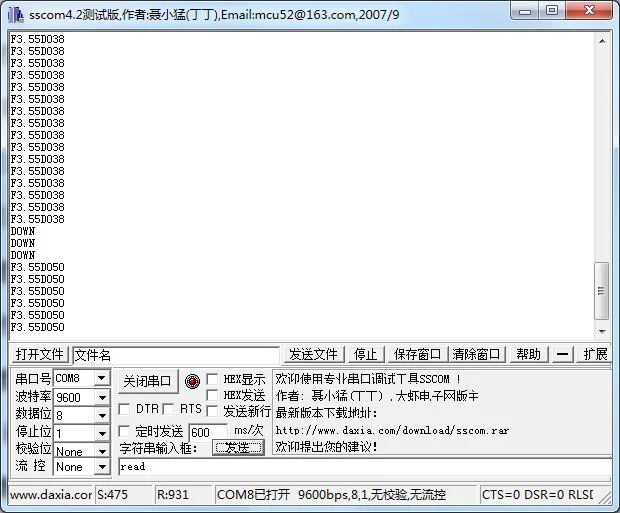

    Communication Standard:

    9600 bps Data bits: 8
    Stop bit: 1
    Check digit: none
    Flow control: none
    1>. set the frequency of the PWM
      "F101": Set the frequency to 101 HZ (001 to 999)
      "F1.05": set the frequency of 1.05 KHZ (1.00 ~ 9.99)
      "F10.5": Set the frequency to 10.5KHZ (10.0 ~ 99.9)
      "F1.0.5": set the frequency of 105KHZ (1.0.0 ~ 1.5.0)
    2>. set the PWM duty cycle
      "DXXX": set the PWM duty cycle to XXX; (001 ~ 100)
      Such as D050, set the PWM duty cycle is 50%
    3>. read the set parameters
      Send a "read" string to read the set parameters.
      Set successfully return: DOWN.
      Setup failed to return: FALL.

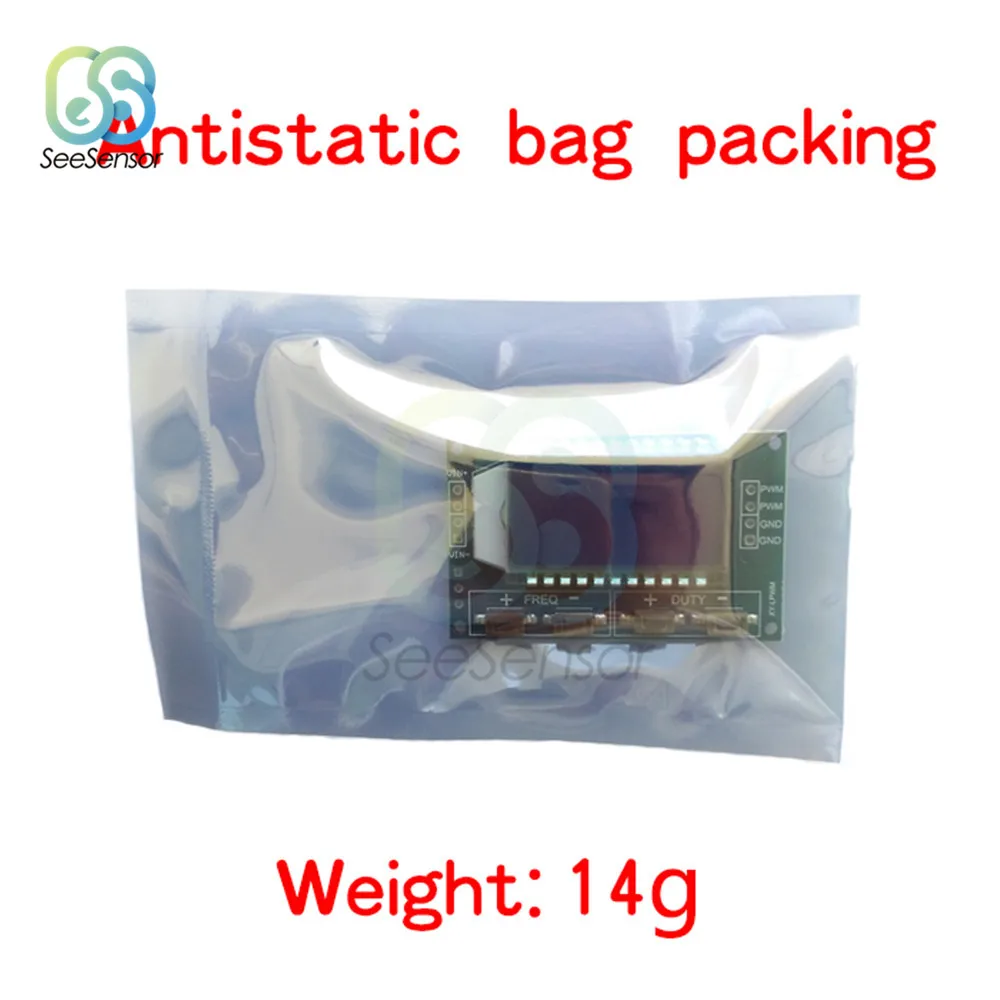

        Package Included:   1pcs x Signal Generator PWM Pulse Frequency Duty Cycle Adjustable Module LCD Display 1Hz-150Khz 3.3V-30V PWM Board Module
