32-полосный модуль сбора температуры Pt100 трехпроводный Modbus-RTU/сетевой

Описание Моднявка = ckeditor Пожалуйста, загрузите информацию здесь. Если что-либо неясное, пожалуйста, оставьте сообщение и задайте вопросы в любое время. Ручные DownloadLinks:Https:/Пользовательский пароль: 28bq Ссылка для загрузки некоторых данных: //pan.baidu.com/s/1sDpGKimHZEjDDLZfqXeCpA пароль: mjup   Модель продукта: JF-32PT100-4-033 Основные функции:Поддержка стандартных устройств modbus-RTU, таких как Kingview, Text, Touch Screen, PLC и т. д.

Прямое подключение к Pt100 без передатчика



32-way Pt100 Выходная температура, минимальная измеренияТочность 0,1 & deg; C, без передатчика, измерение прямого теплового сопротивления. 1-way 485 порт связи, оптоэлектронная изоляция (поддержка протокола modbus-RTU) 1 сетевой интерфейс RJ45, прямое подключение к компьютеру, маршрутизация и т. д.(Поддержка протокола modbus-TCP) "======================" Pt100, CU20 и т. Д. Температура диапазон:Это-200 ~ + 600 C. Точность: 0.5%. Время измерения: менее 1 мс Поддержка четырехпроводного, трехпроводного, двухпроводного подключения

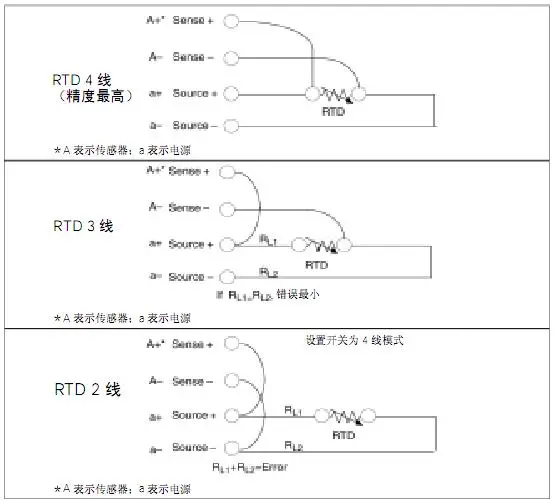

Двухпроводное, Трехпроводное, четырехпроводное соединение

-

Функциональные характеристики

32-битный процессор ARM Встроенная операционная система в реальном времени Входной канал: 32 канала Вход Тип:Герметизирующая ptfe-лента, CuСерия Термальность сопротивления Режим проводки: 2-проводной системы \ 3 (проволока проходит по всей системы Частота дискретизации: 1 точка дискретизации/вторая Разрешение: 0,1 по Цельсию Точность: & plusmn; 0.5% Поддержка периодической самостоятельной калибровки Управляемый канал (закрыть/открыть, настройки сигнализации) Диапазон рабочих температур: - 25 ~ 85 Диапазон измерения температуры:Это-200 ~ + 600 C. Пластиковый корпус, стандартная DIN направляющая установка Применение Сфера Промышленная система контроля температуры Удаленный мониторинг и сбор данных Железо и сталь, металлургия и химическая промышленность … Точность отрицательным температурным коэффициентом термистор термометр может достигать 0,1 C и температура срабатывания время может быть меньше, чем 1s. Это не только применимо к термометру сарая, но и к измерению температуры хранения продуктов питания, медицины и здоровья, научному фермерству, океану, глубокому колодцу, высокой высоте, Леднику и так далее.







Функция поддержки кода код функции:



Функция код Определение Операций (двойная) 0x02 Прочитайте переключатель ВходСчитывание одного или нескольких входных данных состояния переключателя 0x01 Прочитайте переключатель ВыходЧтение одного или нескольких данных о выходном состоянии переключателя 0x03 0x04 Чтение регистра данных Чтение данных из одного или нескольких регистров   0x05 0X0F Напишите переключатель Выход Написать несколько переключатели Управление весь путьРеле& Ldquo; Комбинированный/Сплит & rdquo; Выход   0x06 Запись в один конецЗапись набора бинарных данных в единый регистр 0x10 Запись видео мультиплексорЗапись нескольких наборов бинарных данных в несколько регистров



*****************************************************

MODBUS адрес1

Ip-адрес по умолчанию: 192.168316.31:5050

Скорость передачи данных: 9600 8Bit данных бит 1 бит стоп-битБез проверки     Температурный выход 40001 ~ 40032 32 тепловых резисторов **********************************************





Считывание температуры на входе (0x03)

Отправка хоста: addr 03 regH regL numH numL crcH crcL

Возврат с самолета: addr 03 len d0H d0L... dnH dnL crcH crcL

Интерпретация: зарегистрируйте адрес from0Start. numH numlпредставляет количество температурных дорожек для чтения. Benka состоит из восьми маршрутыТемператураВход, adoption12bitADCEvery дорожного движенияТемператураВходной сигналДанные занимают два байта. Например, чтобы прочитать the2Lu He3The register address is00 01number of register is00 02. Например, чтобы прочитать все аналоговые quantities1Lu Zhi di8. адрес регистра-_ 00, номер регистра is00 08. Верните data0-0xFFFRepresents собранные аналоговые количества, такие как чтение данных. 18cthe десятичное число 396so температура 39,6 градусов.

Пример: Read1Lu Zhi di8RoadТемпература

Отправляет сигнал: 01 03 00 00 00 08 44 0C

Возврат с самолета: 01 03 0C d0H d0L... d5H d5L crcH crcL

- Аналоговый Кол-воВход и выходVC исходный код(Примечания ясны): /Чтение статуса единого регистра
/Ip_Addr slave MODBUS адрес
/Адрес регистра данных Data_Addr
UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)
{
UInt16 crc; /Проверьте значение
Байт [] MSG = Новый байт [8]; /массив инструкций

MSG [0] = ip_Addr; /рабочий адрес
MSG [1] = 0x04; /чтение единого регистра
MSG [2]= (байт) (data_Addr> 8); /зарегистрируйте адрес high bit
MSG [3]= (байт) data_Addr; /низкий зарегистрированный адрес
MSG [4] = 0x00; /высокий бит длины данных для чтения
MSG [5] = 0x01; /основание длины данных для чтения
CRC = CRC16 (msg, 6); /Compute CRC
MSG [6]= (байт) (crc> 8); /Проверьте высоту 8 бит
MSG [7]= (байт) crc; /Проверьте Низкий 8 бит

Comm.Write(msg);/отправить запрос на чтение Zheng

Receive_A_Frame(); /получите сигнал ответа Zhen

/Добавьте сюда: оцените полученные данные
}

......... Больше исходного кода, пожалуйста, сделайте снимок после запроса Wangwang.

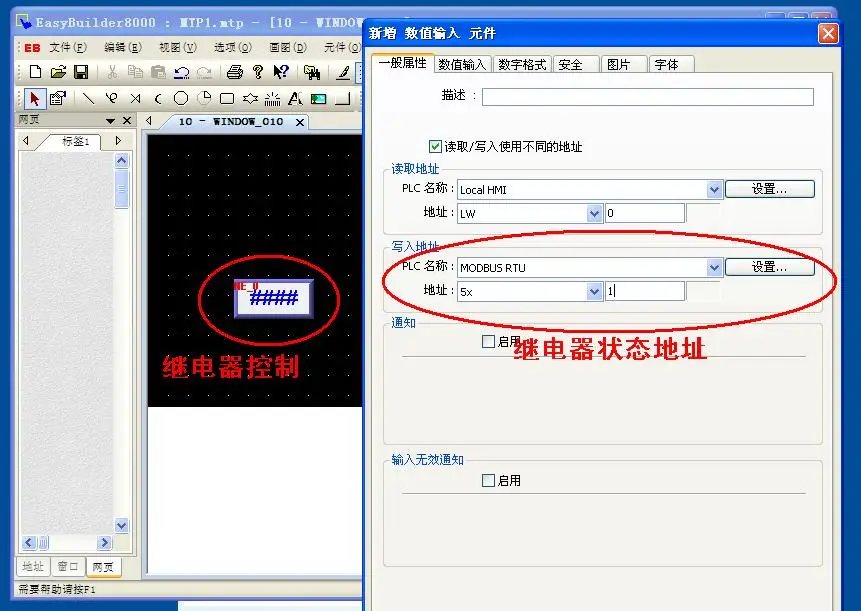

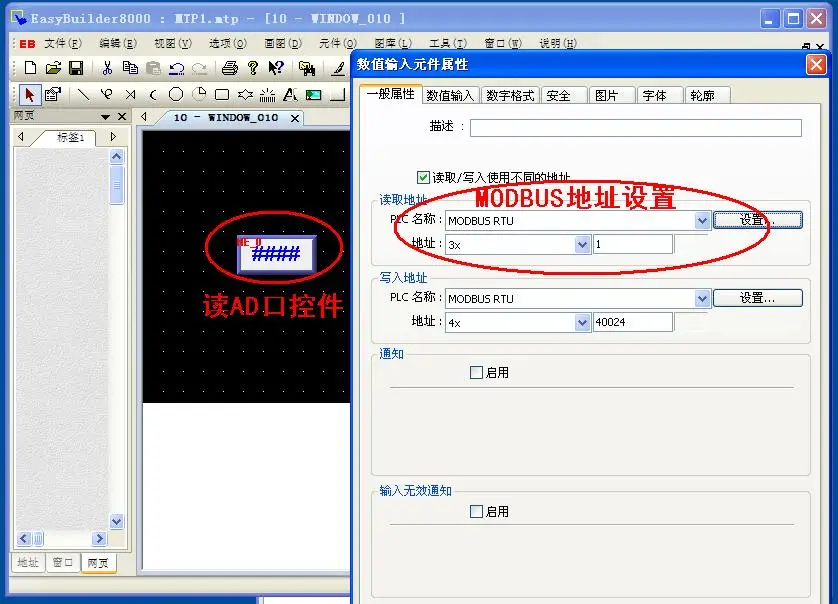

-Примеры настроек программного обеспечения конфигурации























-





























'

---
