Описание

SIM7600A-H 4G шляпа для Raspberry Pi, LTE Cat-4 4G / 3G поддержка, позиционирование GNSS, для Северной Америки

Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа

LTE Cat-4

В основном применяется в Северной Америке (США, CA)

SIM7600E-H 4G шляпа

LTE Cat-4

В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее

Шапка SIM7600E LTE Cat-1

LTE Cat-1

Шляпа A7600E Cat-1/GSM/GPRS

SIM7600SA-H 4G шляпа

LTE Cat-4

В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке

Шапка SIM7600CE 4G

LTE Cat-4

В основном применяется в Китае и некоторых странах Юго-Восточной Азии

SIM7600CE-CNSE 4G шляпа

A7600C1 кошка-1/GSM/GPRS шляпа

LTE Cat-1

SIM7600G-H 4G шляпа

LTE Cat-4

Глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

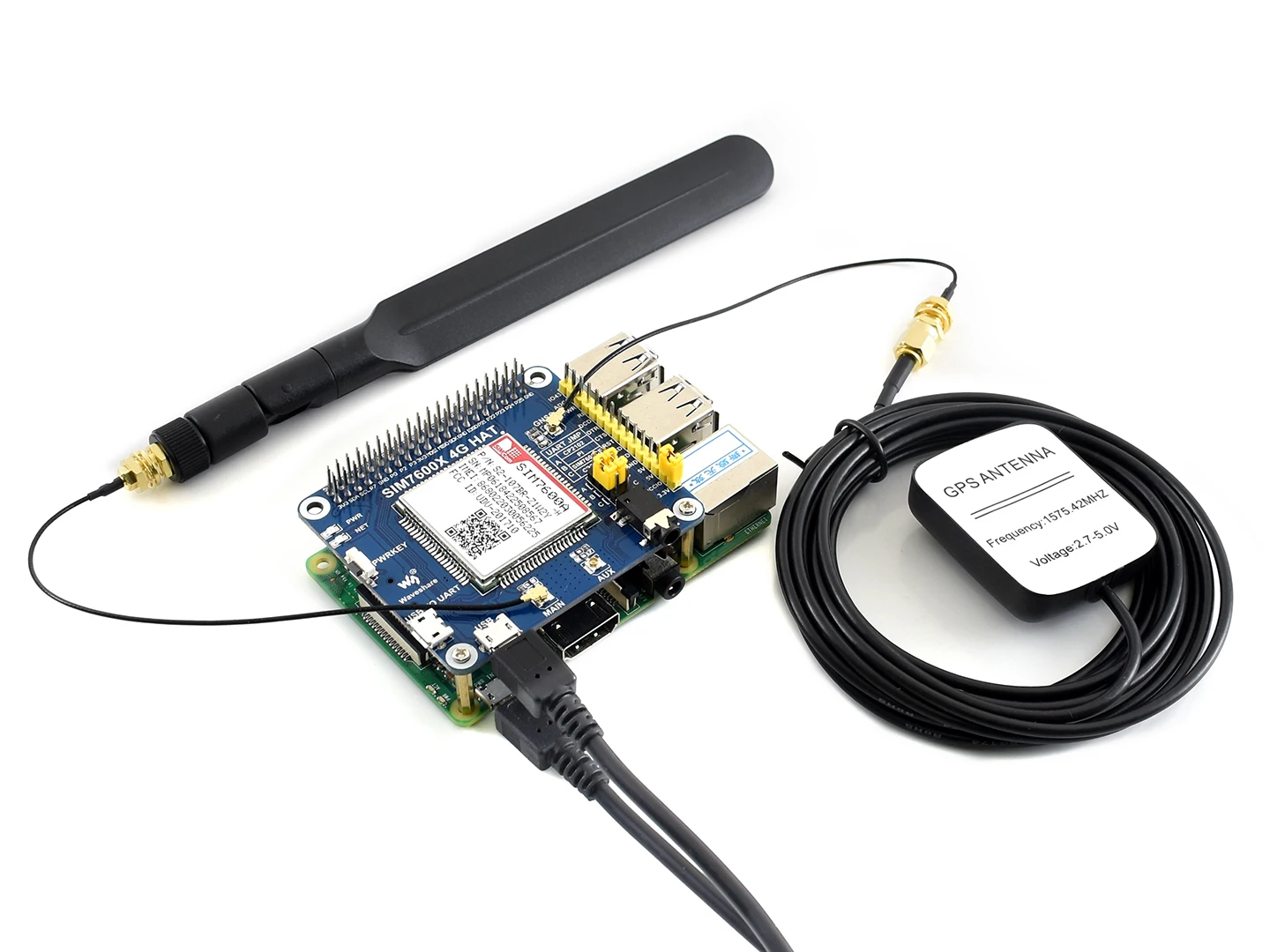

Включение LTE Cat-4 4G / 3G связи и позиционирования GNSS

На основе SIM7600A-H

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano

Поддержка набора номера, телефонного звонка, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д.

Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее

Встроенный CP2102 USB в UART конвертер, для последовательной отладки

Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32

Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты

Слот для tf-карты не спаян для этого варианта

Бортовой аудио разъем и аудио декодер для совершения телефонного звонка

2x светодиодный индикатор, легко контролировать состояние работы

Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки

Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

Autobauding baudrate: 9600bps ~ 115200bps

Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Частотный диапазон

LTE Cat-4

LTE-FDD: B2/B4/B12

3G

UMTS/HSPA +: B2/B5

2G

N/A

GNSS

Спутниковые системы

GPS/Beidou/GLONASS

Тип приемника

16-канальный

Код C/A

Чувствительность

-159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (BeiDou)

Холодный запуск: -148 дБм

Время на первое исправление (открытый воздух)

Холодный запуск: <35s

Горячие старты: <1s

SMS и аудио

SMS

Поддерживаемые типы: MT, MO, CB, Text, PDU

Хранение: USIM и ME (по умолчанию)

Функция аудио

Поддерживает Подавление эха

Поддерживает шумоподавление

Прочее

Источник питания

5 В

Рабочее напряжение

5V/3,3 V (настроенный через джемпер)

Рабочая температура

-30 °C ~ 80 °C

Температура хранения

-45 °C ~ 90 °C

Размеры

56,21 мм × 65,15 мм

Совместим с Raspberry Pi Series Boards, Jetson Nano

LTE Cat-4:До 50 Мбит/с (Uplink) /до 150 Мбит/с (Downlink) *
3Г (HSPA +):До 5,76 Мбит/с (Uplink) /до 42 Мбит/с (Downlink) *

*
Стоит за идеализированную скорость передачи данных, фактическая скорость передачи данных зависит от факторов
Как покрытие сети, перегрузка трафика, состояние базовой станции и т. Д.

Поддерживает протоколы связи, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS

Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

Создание телефонных звонков или отправка SMS по командам, с бортовым аудиоразъемом

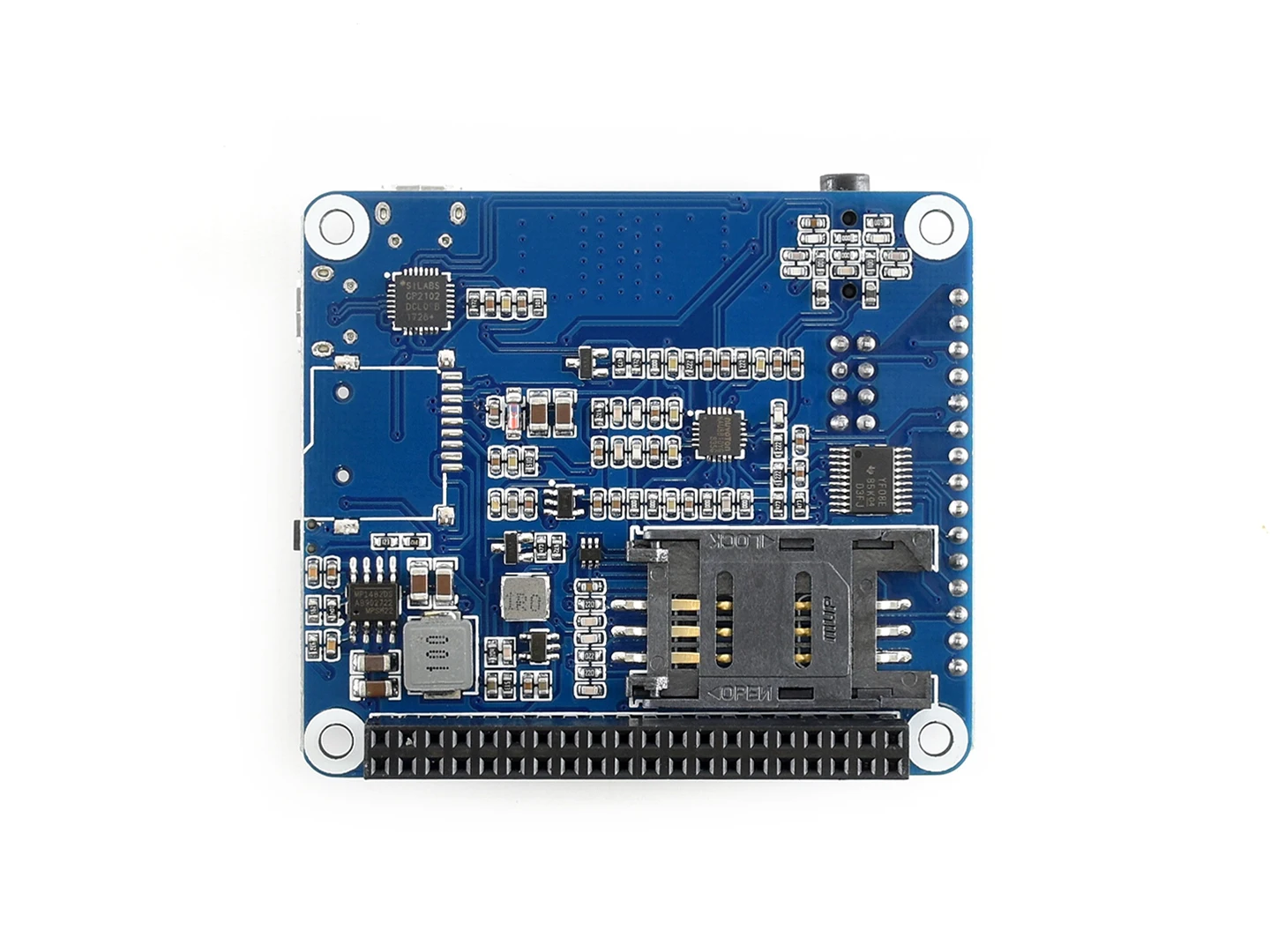

SIM7600A-H

CP2102 USB в UART конвертер

Аудио декодер NAU8810

TXS0108EPWR переводчик напряжения
Переводит 3,3 V/5V в 1,8 V

MP2128DT чип питания

MP1482 чип питания

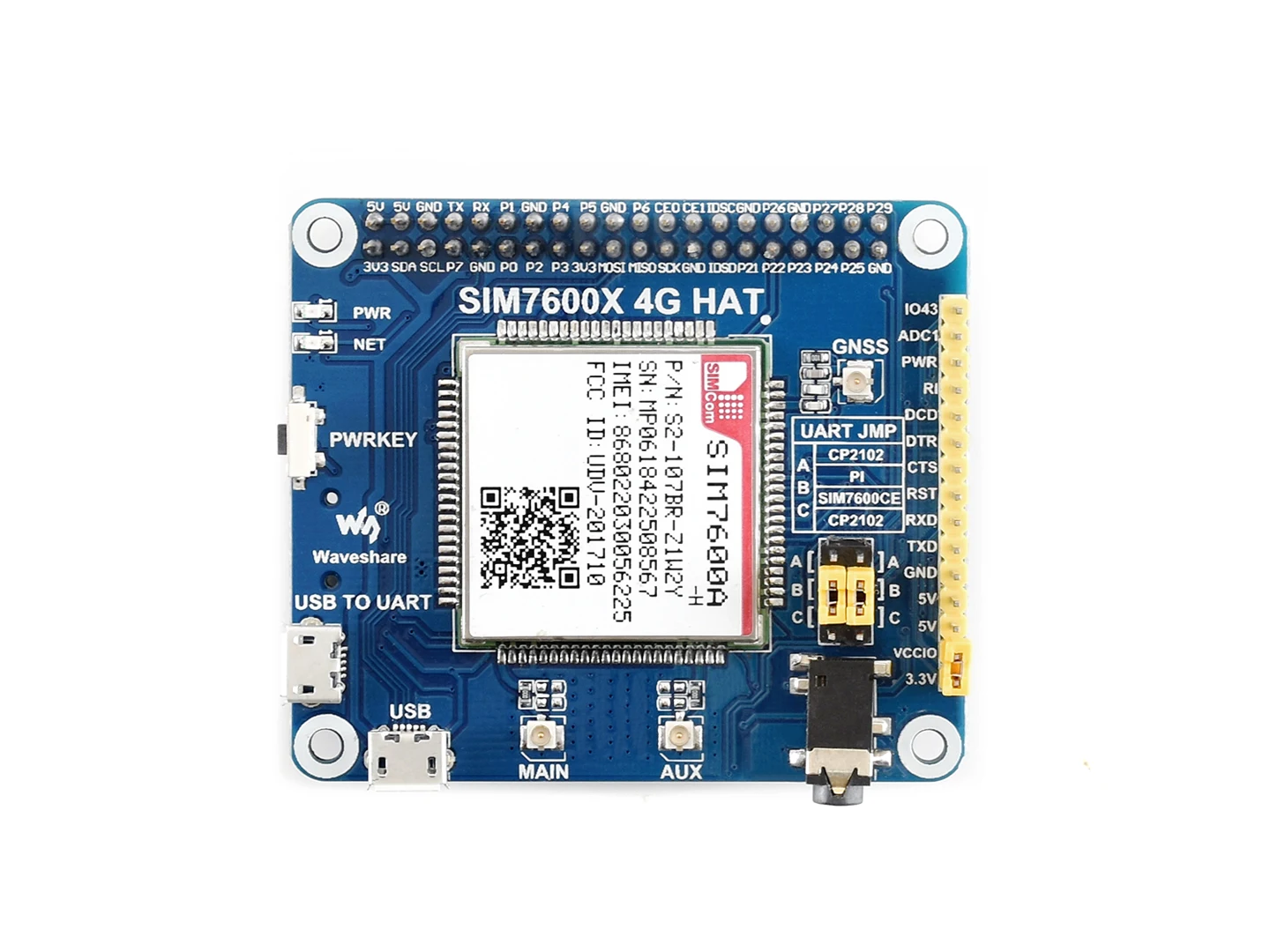

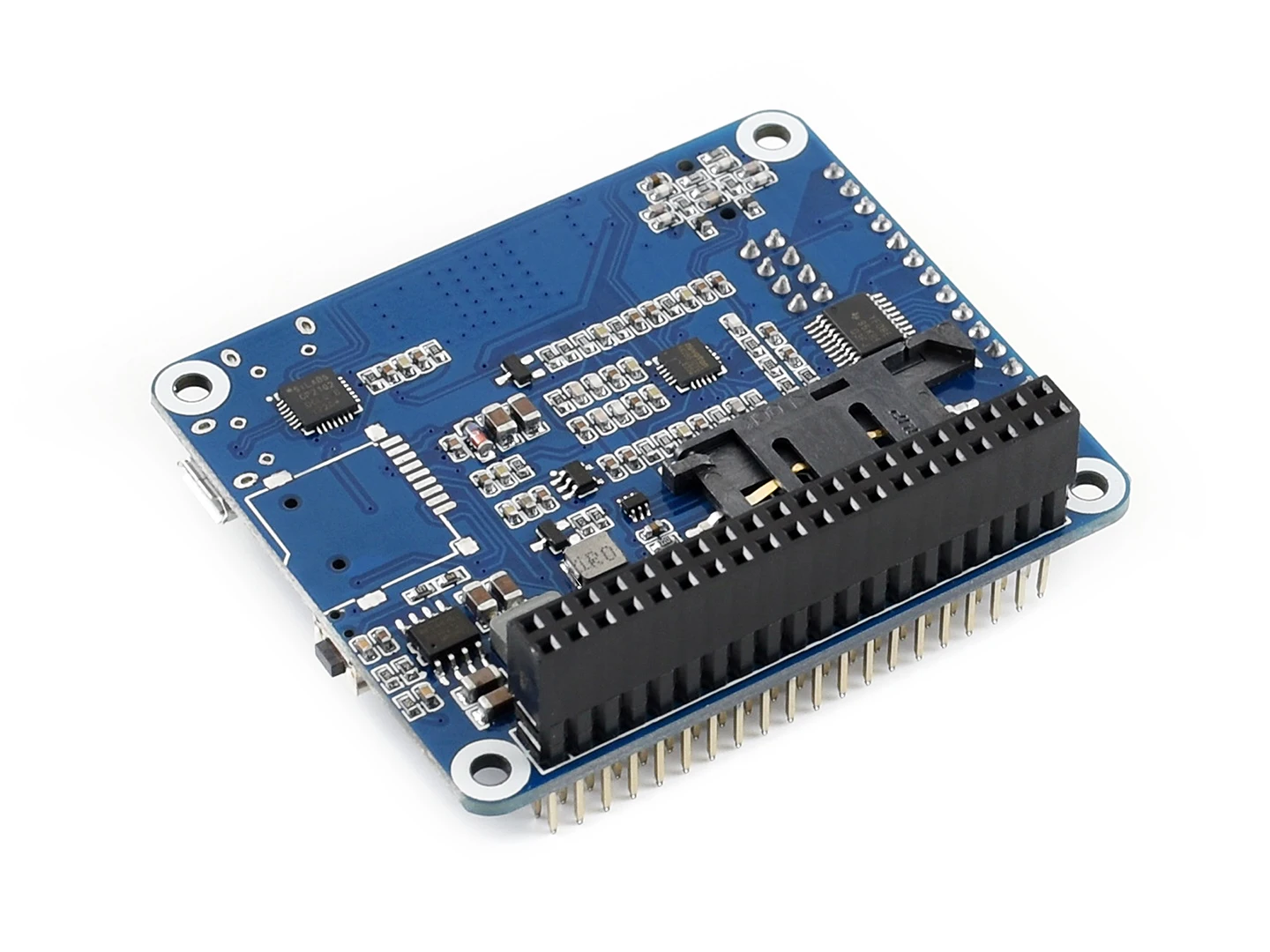

Raspberry Pi GPIO header

Интерфейс управления SIM7600
Для подключения с хост-платами, такими как Arduino/STM32

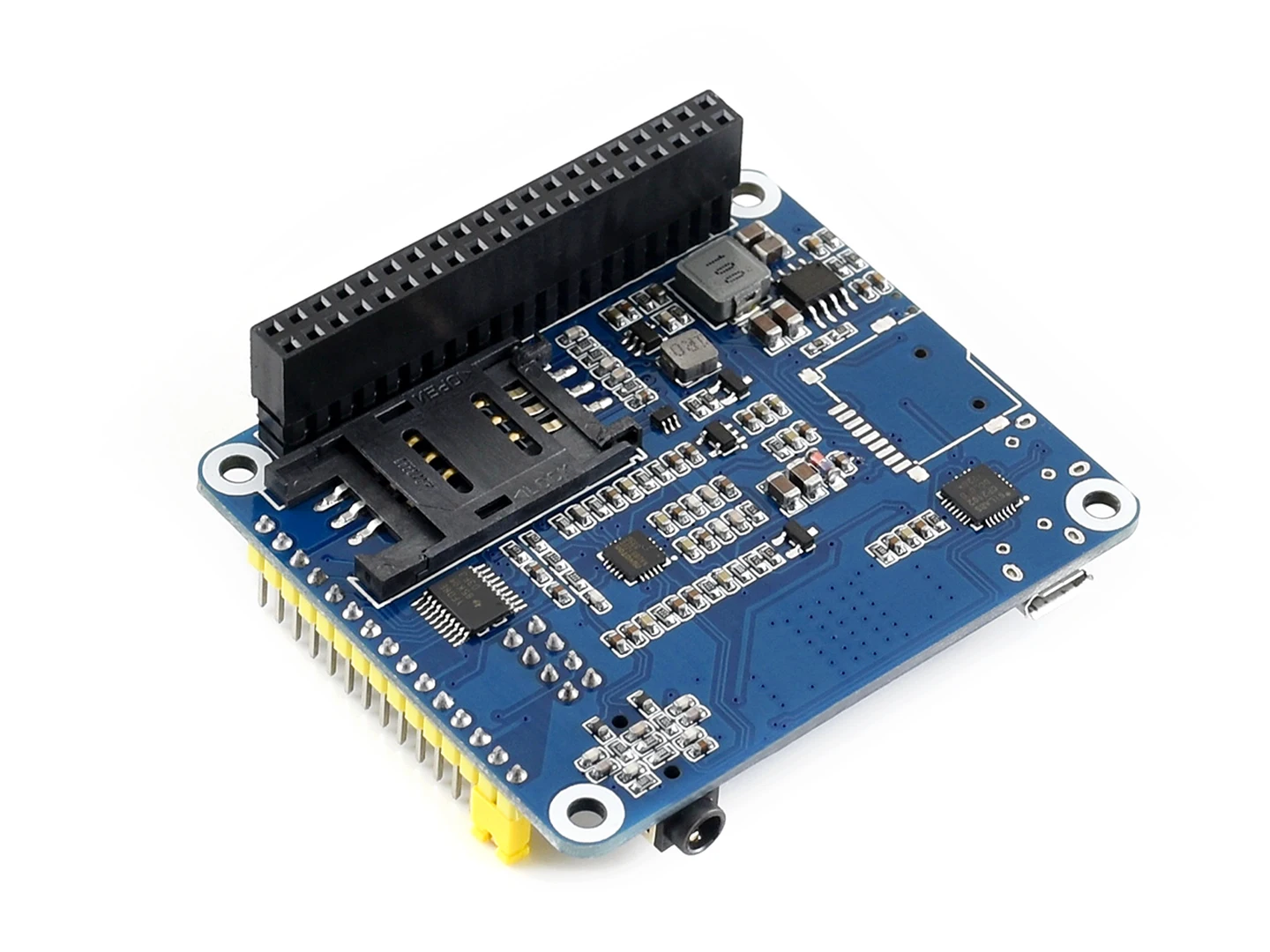

Слот для sim-карты
Поддерживает 1,8 V/3V сим-карты

3,5 мм наушники/разъем для подключения микрофона

Интерфейс USB
Для тестирования команд, получения данных GPS позиционирования и т. Д.

Интерфейс USB в UART
Для последовательной отладки или входа в Raspberry Pi

13. Разъем основной антенны

14. Разъем AUX антенны

15. Разъем антенны GNSS

16. Выключатель питания

17. Индикатор состояния сети

18. Индикатор питания

19. Перемычка для выбора рабочего напряжения
Настроенный через 0Ω резистор перемычки
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В

20. Джемпер UART
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART

21. Перемычка конфигурации PWR
PWR - 3V3: Автоматическое включение питания (по умолчанию)
PWR - D6: запуск/выключение Raspberry Pi D6 pin
Перемычка для настройки режима полета
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin

22. Припой с разъемом USB

23. Загрузочные форсированные программируемые паяльные колодки

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

SIM7600CE-CNSE

SIM7600CE-T

A7600C1

A7600E

SIM7600E

SIM7600E-H

SIM7600A-H

SIM7600G-H

Применимые регионы

Китай

Европа/Юго-Восточная Азия/Западная Азия/Африка/Китай/Южная Корея

Северная Америка

Глобальный

Ремешок

LTE Cat-4
/LTE Cat-1

LTE-FDD
B1/B3/B5/B8
LTE-TDD
B38/B39/B40/B41

LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41

LTE-FDD
B2/B4/B12

LTE-FDD
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66
LTE-TDD
B34/B38 /B39/B40/B41

3G

UMTS/HSDPA/HSPA +
В1/В8
TD-SCDMA
B34/B39

N/A

UMTS/HSPA +
В1/В5/В8

UMTS/HSPA +
B2/B5

UMTS/HSDPA/HSPA +
B1/B2/B4/B5/B6/B8/B19

2G

GSM/GPRS/EDGE
900/1800 МГц

N/A

GSM/GPRS/EDGE
850/900/1800/1900 МГц

GNSS

N/A

GPS/Beidou/GLONASS

N/A

GPS/Beidou/GLONASS

Скорость передачи данных

LTE Cat-4

150 Мбит/с (DL)/50 Мбит/с (UL)

N/A

150 Мбит/с (DL)/50 Мбит/с (UL)

LTE Cat-1

N/A

10 Мбит/с (DL)/5 Мбит/с (UL)

N/A

3Г (HSPA +)

42 Мбит/с (DL)/5,76 Мбит/с (UL)

N/A

42 Мбит/с (DL)/5,76 Мбит/с (UL)

2G (край)

236,8 кбит/с (ДЛ/ул)

N/A

236,8 кбит/с (ДЛ/ул)

2G (GPRS)

85,6 кбит/с (ДЛ/ул)

N/A

85,6 кбит/с (ДЛ/ул)

Особенности программного обеспечения

Сетевой протокол

TCP/IP/iP4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS

Протокол набора номера

PPP/NDIS/RNDIS

PPP/RNDIS

PPP/NDIS/RNDIS

Драйвер USB

Windows XP/7/8/10, Linux (драйвер бесплатно для Raspbian)

Аппаратные интерфейсы

Слот для sim-карты

Совместимость с 1,8 V и 3V сим-карты

UART

Поддерживает на команды через UART, совместимый с 3,3 V/5V рабочее напряжение

Usb-порт

Поддерживает тестирование команд, сетевую связь, обновление прошивки и т. Д.

USB для UART

Поддерживает последовательную отладку или вход в Raspberry Pi

Аудиоразъем

Поддерживает звуковые действия, такие как создание телефонных звонков

Слот для карты TF

Да, для хранения данных, таких как файлы, сообщения и т. Д.

N/A

Да

Разъем антенны

Основная антенна LTE

LTE основная антенна + LTE разнообразие антенна + GNSS антенна

Основная антенна LTE

LTE основная антенна + LTE разнообразие антенна + GNSS антенна

Применение

Примеры

Здравоохранения,
Умная оплата, Интернет-разговор, экологический мониторинг, энергия
Мониторинг, Управление парком, интеллектуальная промышленность, интеллектуальное сельское хозяйство,
И т. д.

Посылка

Вес:0,19 кг

SIM7600A-H 4G HAT x1

Антенна LTE x1

Внешняя антенна GPS (B) x1

Разъем USB типа A для микроразъема x2

Набор винтов RPi (2 шт.) x1
