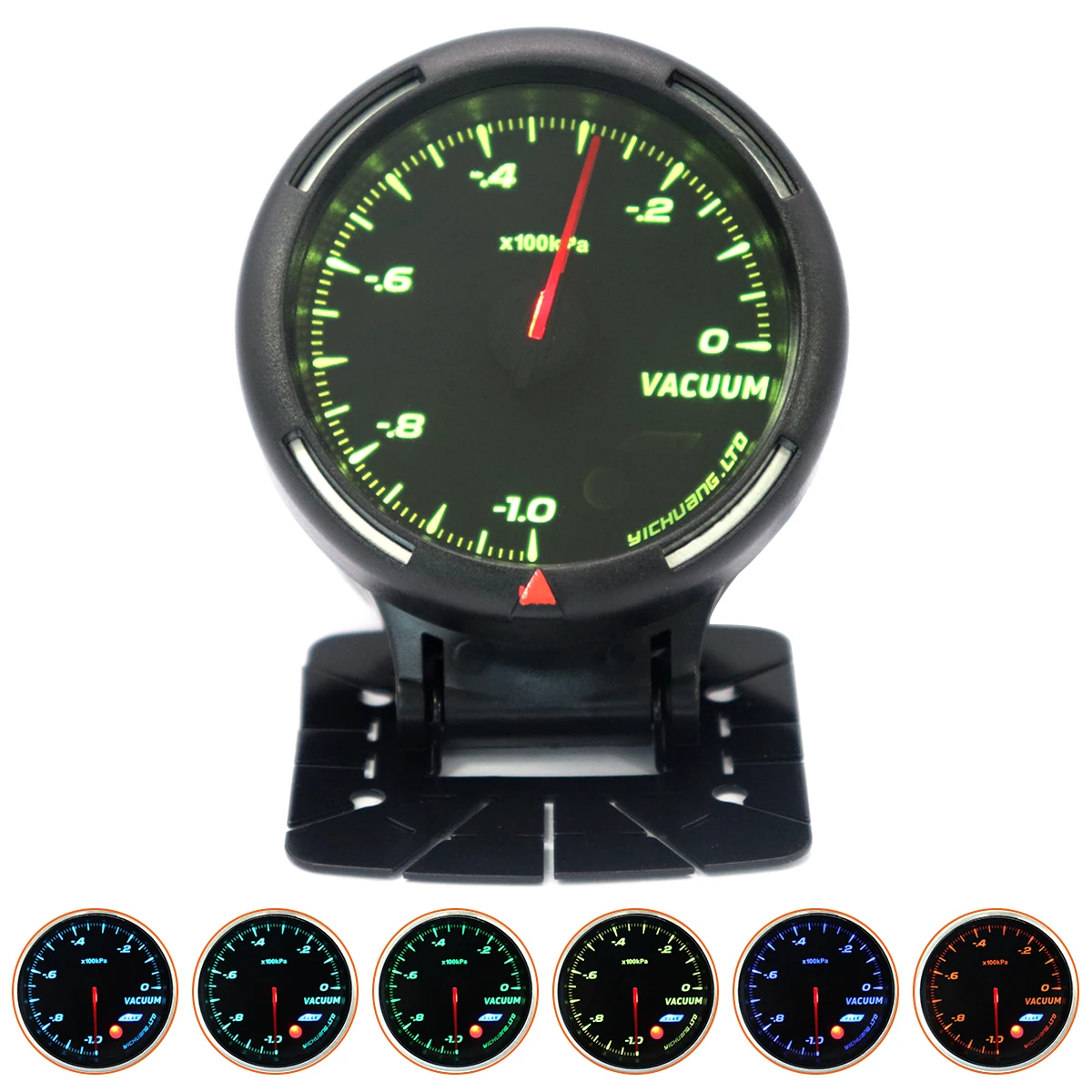

Универсальный B4054 60 мм 100 кПа пластиковый Вакуумный датчик с вакуумным датчиком

Универсальный B4054 60 мм 100 кПа пластиковый Вакуумный датчик с вакуумным датчиком

Модель: B4054

Материал корпуса: пластик

Чехол Цвет корпуса: черный, красный

Рабочее напряжение: 10-16 В (только для транспортных средств 12 В)

Рабочий ток: максимальное значение при подключении счетчика

Красная линия: 200A (при включении ЗАЖИГАНИЯ ВЫКЛЮЧАТЕЛЬ отключен) 0,2 мА (в тех случаях, когда замок зажигания выключен)

Белая линия: 0,5 мА

Характеристика:
-Гоночный вид улучшает характеристики вашего автомобиля.
-Светодиодный очень яркий дисплей.
-Поставляется с руководством по установке.
-Кнопка на объективе может переключить желаемый цвет на светильник.

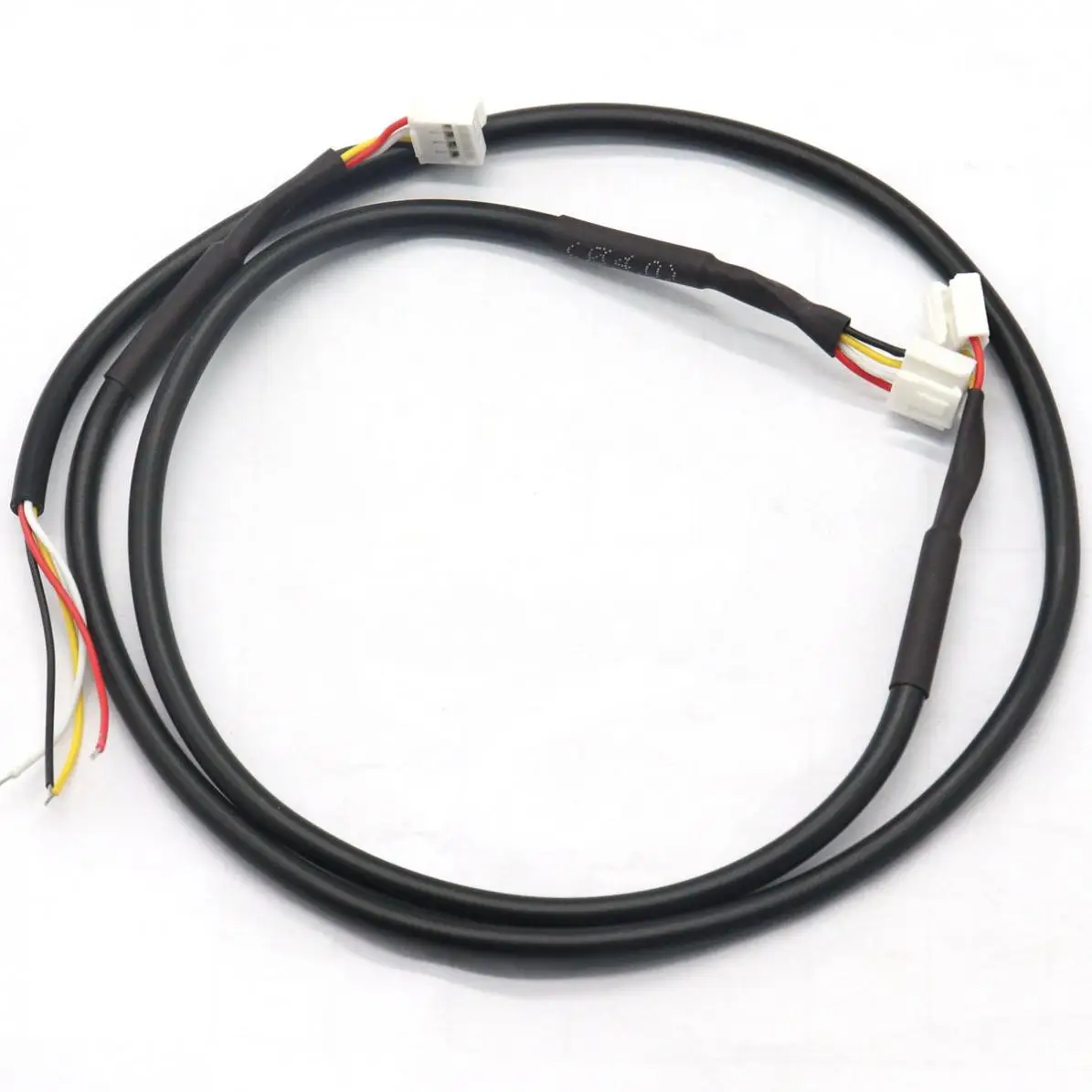

Инструкции по подключению проводов:
-Красная линия: подключите положительный Полюс источника питания (+ 12 В)
-Оранжевая линия: ING (когда переключатель зажигания включен, подключите 12 В)
-Белая линия: ILM Line, подсветка (+ 12 В)
-Черная линия: заземление (подключено к отрицательному полюсу источника питания)

Передняя крышка инструмента используется:

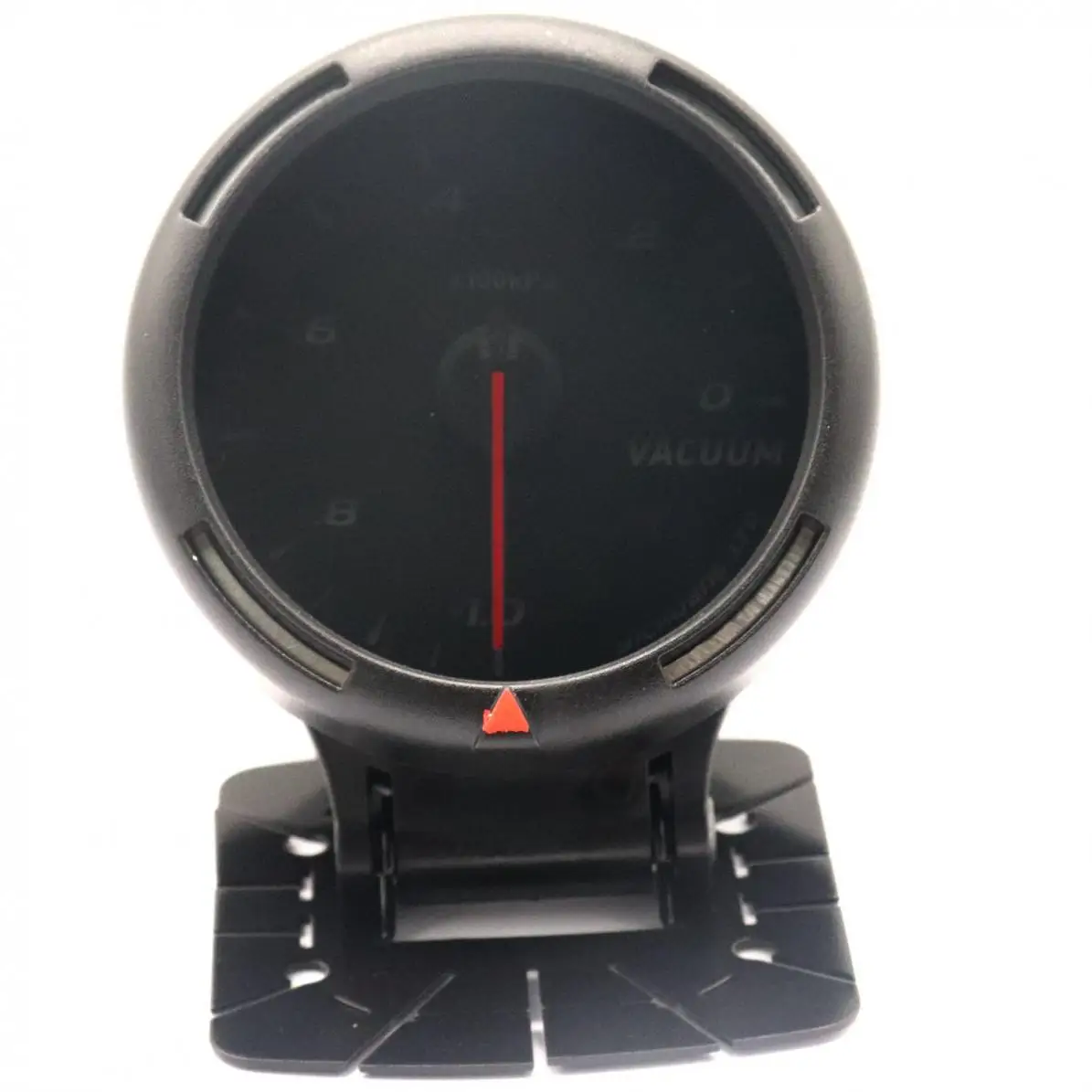

-Красные треугольники могут использоваться в качестве предельных маркеров, таких как ограничения скорости, а не Предупреждающие индикаторы.
-Чтобы перемещать положение Красного треугольника, снимите переднюю крышку один раз, затем Отрегулируйте ее положение и переустановите.

Кронштейн инструмента установки:
-Откройте коробку и снимите двустороннюю ленту и прикрепите ее к нижней части стойки.
-Вставьте проекцию монтажного кронштейна в чашку счетчика и прикрепите Монтажный кронштейн к чашке счетчика с помощью болтов, гаек и шайб, входящих в комплект.
-Прикрепите 1-2 шт. двусторонней ленты к алюминиевому чехол и подключите его к метру в качестве буфера.
-Пропустите Измерительные провода через отверстия в чашке и подключите их к счетчику.
-Поместите метр в чашку счетчика и убедитесь, что шнур не находится в середине.
-Прикрепите двустороннюю ленту к задней части монтажного кронштейна и согните Монтажный кронштейн, чтобы соответствовать месту, которое вы хотите установить.

1 х метр

1 x чехол

1 х Передняя крышка

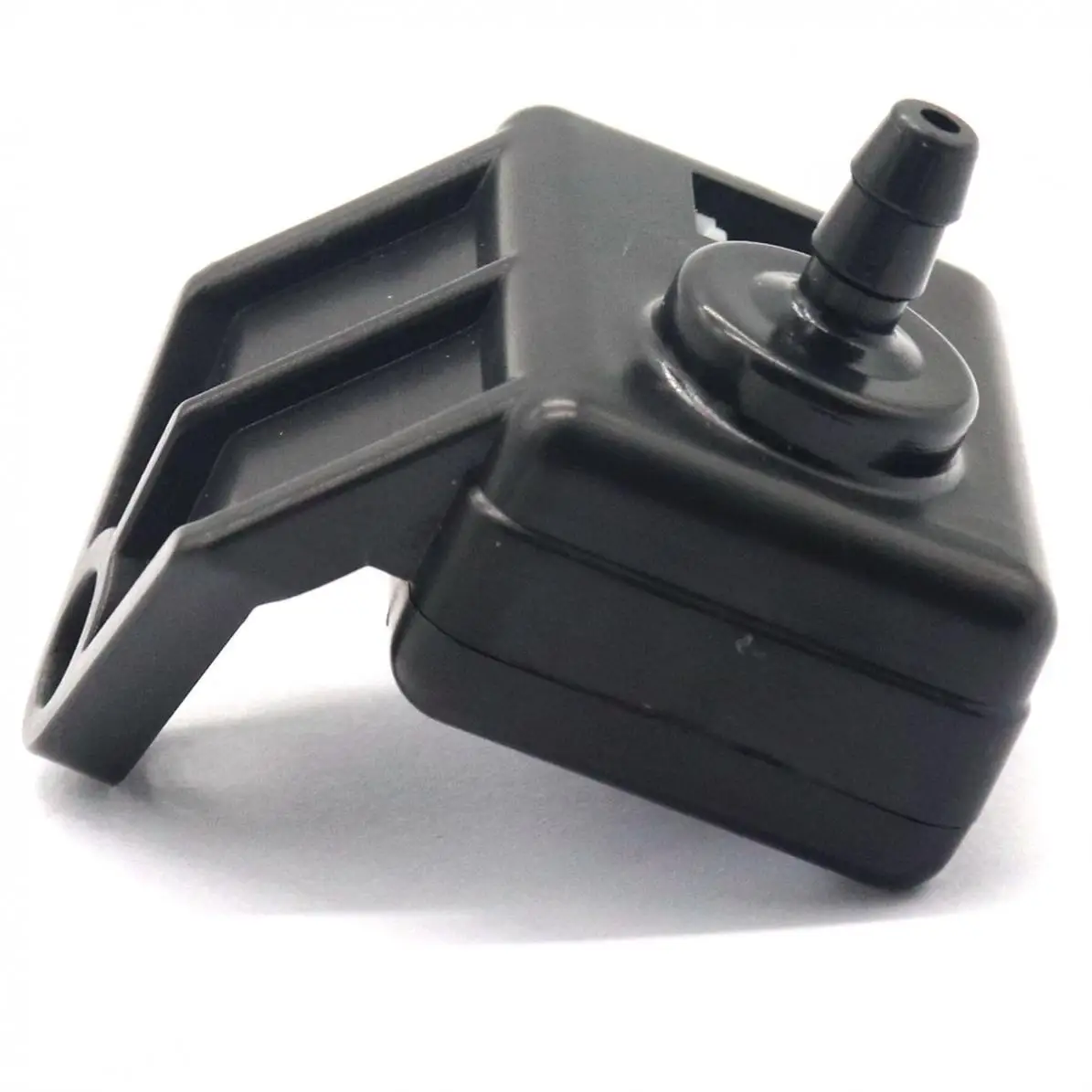

1 х Датчик

1 x кожаная трубка

1 x кронштейн

1 х болт и гайка

1 х Двусторонняя лента

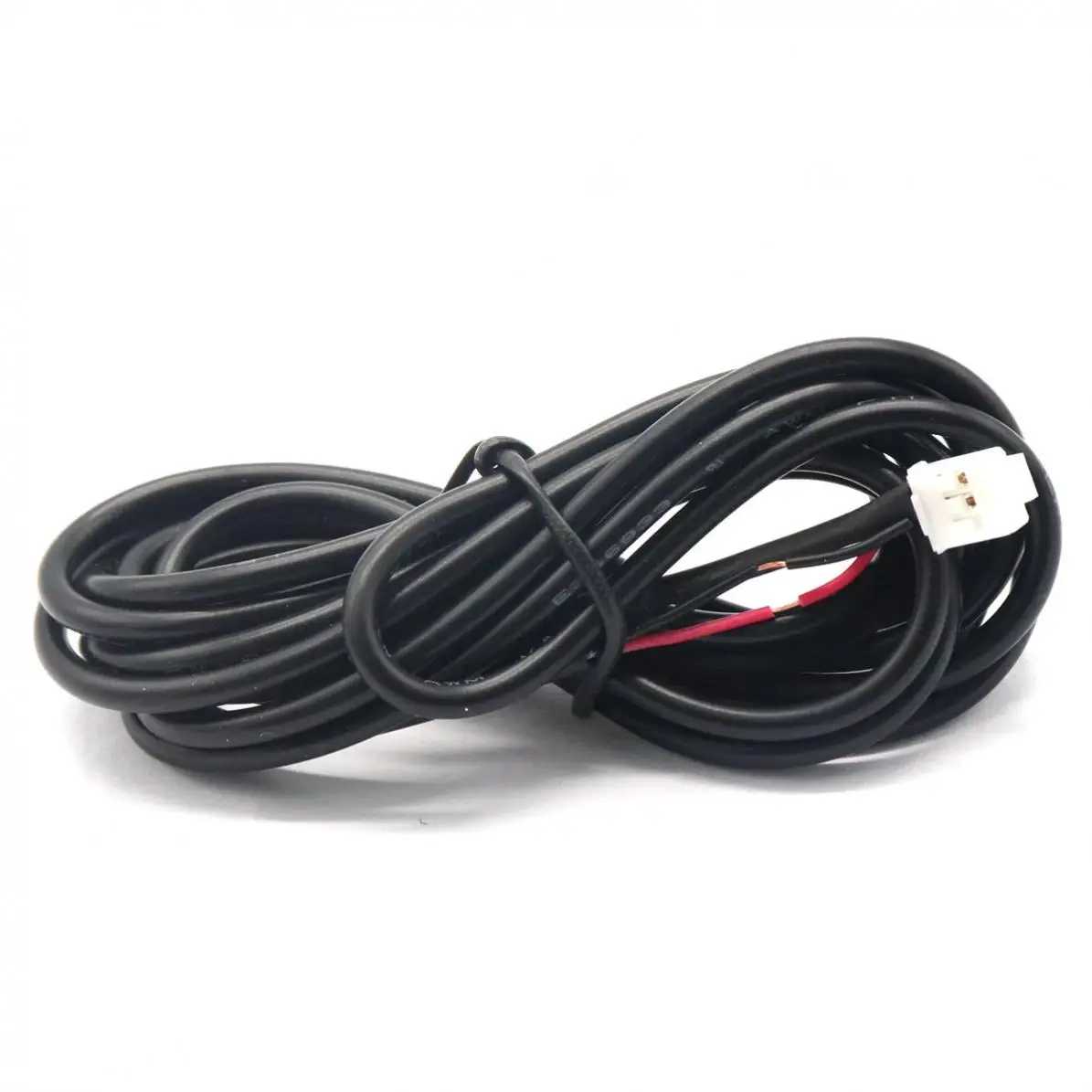

3 х шнур питания

1 х Руководство
