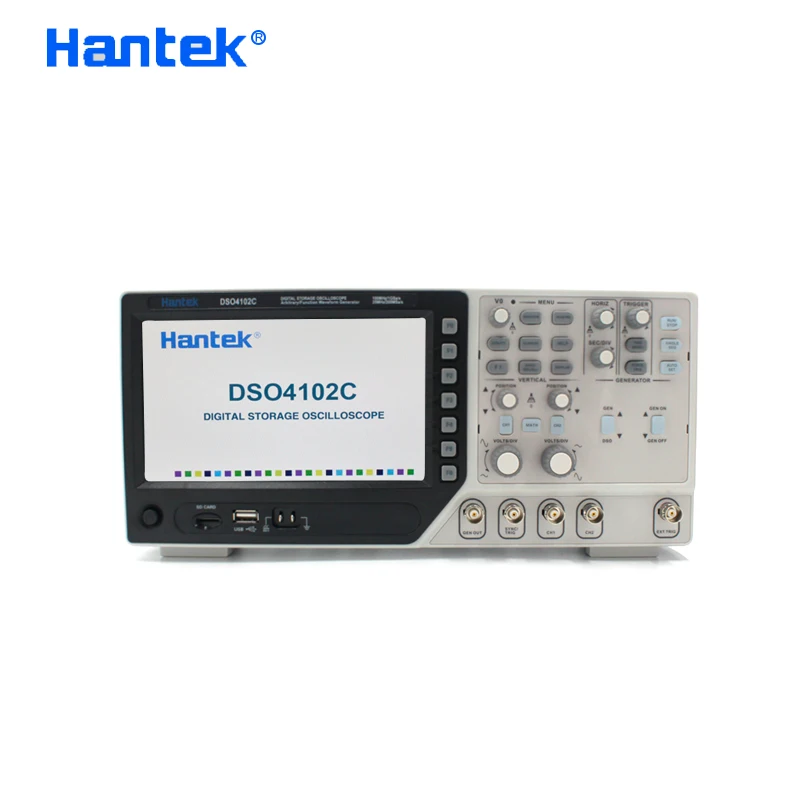

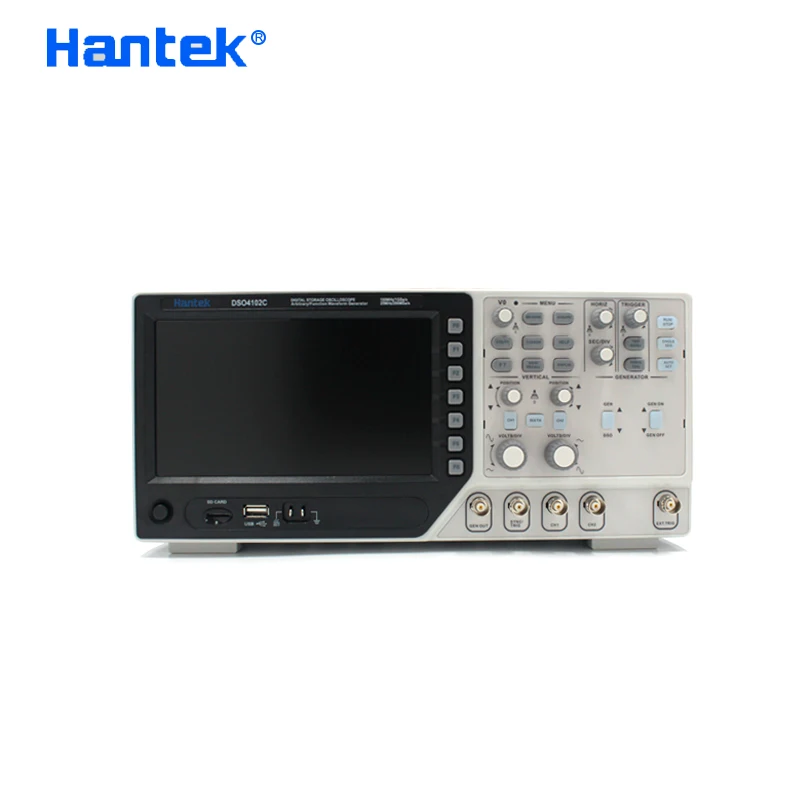

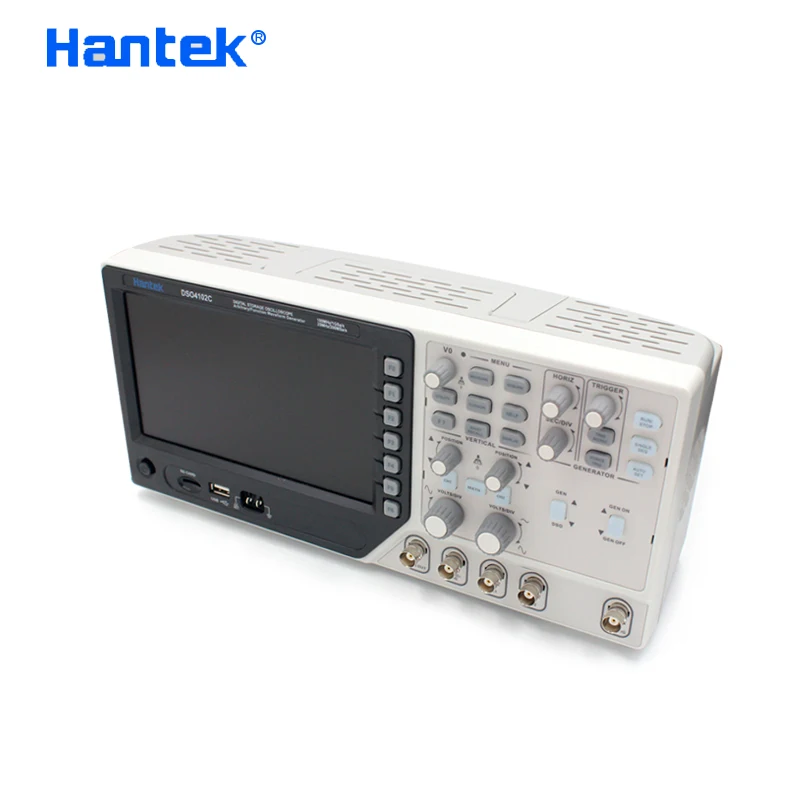

Hantek DSO4102C цифровой осциллограф 100 МГц 2 портатичный портативный Osciloscopio

* 2 канальный цифровой осциллограф + произвольные/Функция генератор сигналов + синхронизации сигнала + внешний триггер;Мощный, легко переключаться

* Полоса пропускания 100 МГц; Частота дискретизации 1GSa/s;

* 2 канала Осциллограф; 40 K записи Длина;

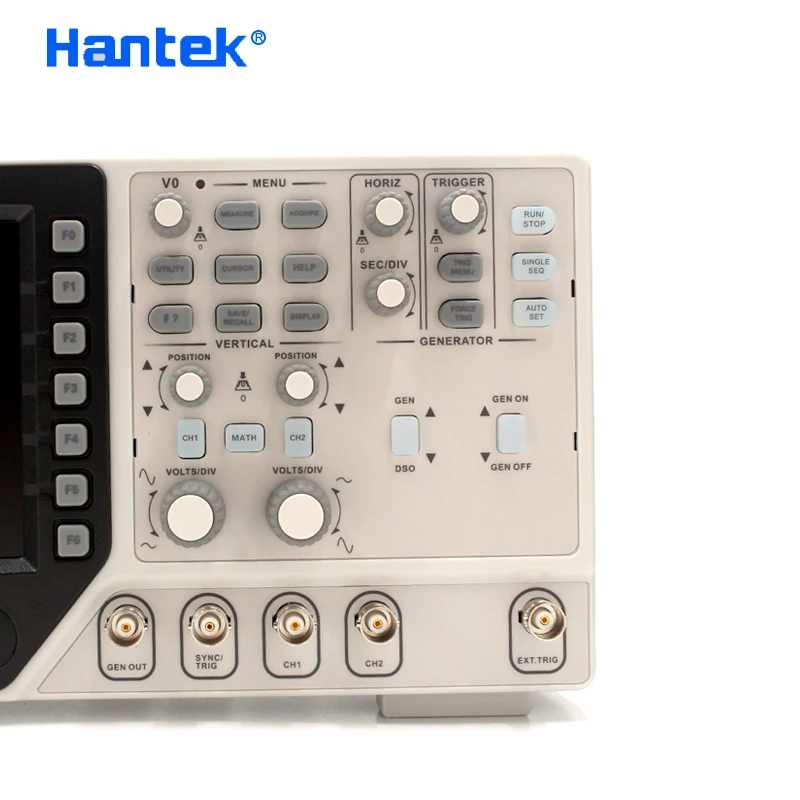

* Ключи для osilloscope и генератора сигналов разделены;Более удобно управлять им одновременно

* 7 дюймов 64 K изделие ЖК-дисплей дисплей, Разрешение 800x480;Ясно и vivid изогнутый дисплей

* 32 вида автоматического измерения, с функцией FFT;Экономия времени пользователя и сделать работу более простой и эффективной

*Мощная функция запуска:Видео, Edge, Pluse ширина, наклон, сверхурочные, альтернативный триггер.

* Генератор сигналов произвольной/функциональной формы: 25 МГц, разрешение 12 бит, DDS 200 МГц, произвольная волна/квадратная волна/синусоида/Треугольная волна/трапециевидная волна/импульсная волна/DC;Легко имитировать преобразователь.

* 25 МГц произвольный выход сигнала;

* Поддержка sd-карты, функция VGA (опционально);

* Встроенный usb-хост, поддержка usb-флешка, USB интерфейс/sd-карта системы обновления

Параметры:

DSO4202C

DSO4102C

DSO4072C

Осциллограф

Частота дискретизации

Диапазон частоты дискретизации: 1GSa/s

Эквивалентная частота дискретизации: 25GSa/s

Режимы с приобретением

Нормальный

Обычных данных только

Peak Detect

Высокочастотный и randon gith захват

Средняя

Среднее значение волны, выбор 4,8, 16,32, 64128

Входы

Входы муфта

AC, DC, GND

Входные импеданса

1M2% 20pF3pF

Зонд ослабления

1X, 10X

Поддерживается зонд коэффициент затухания

1X, 10X, 100X, 1000X

Максимальная Вход Напряжение

CAT I и CAT II: 300 врм (10 ×)

CAT III: 150 врм (1 ×);

Категория установки II: отклонение при 20 дБ/десятилетие выше 100 кГц до 13 в пиковый переменный ток при 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно составлять менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен до 300 В. При превышении этих значений может возникнуть повреждение осциллографа.

Горизонтальные

Частота дискретизации диапазон

1GS/s

Сигнала интерполяция

(Sin x)/x

Запись Длина

40 K

Сек/DIV диапазон

От 2ns/div до 40 s/div

От 4ns/div до 40 s/div

Частота дискретизации и

50ppm В течение любого интервала времени 1 мс)

Время задержки точность

Положение диапазон

2ns/div до 10ns/div;

20ns/div до 80us/div; (-8div x s/div) до 40 мс;

(-4div x s/div) до 20 мс;

200us/div до 40 s/div; (-8div x s/div) до 400 s

Дельта время точность измерения
(Полная пропускная способность)

Одиночный выстрел, нормальный режим: (1 интервал выборки + 100ppm × Чтение + 0,6ns);
> 16 средних значений: (1 интервал выборки + 100 ppm × Чтение + 0,4 нс);
Интервал выборки = s/div ÷ 200

Вертикальный

Вертикальный Разрешение

8-плата сбора данных, все каналы выборки одновременно

Положение диапазон

2 мВ/div до 10 В/div

Пропускная способность

200 МГц

100 МГц

70 МГц

Время подъема на BNC (типичное)

1.8ns

3.5ns

5ns

Аналоговый, диапазон пропускания в нормальных и средних режимах на BNC или с зондом, DC соединенный

2 мВ/div до 20 мВ/div, 400 мВ; 50 мВ/div до 200 мВ/div, 1 в

500 мВ/div до 2 в/div, 40 в; 5 В/div, 50 в

Математика

+,-, *,/, FFT

FFT

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 пример точка

Предел пропускной способности

Низкочастотная характеристика (-3 дБ)

10 Гц BNC

DC точность усиления

3% для нормального или среднего режима приема, 5 В/div до 10 мВ/div;

4% для нормального или среднего режима приема, 5 мВ/div до 2 мВ/div

Точность измерения постоянного тока,
В среднем режиме приобретения

При вертикальном смещении равен нулю, и N 16: (3% × Чтение + 0.1div + 1mV) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не является нулем, и N16: [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавить 2 мВ для настроек от 2 мВ/div до 200 мВ/div; добавить 50 мВ для настроек от 200 мВ/div до 5 В/div

Вольт повторяемость измерения, средний режим приема

Дельта вольт между любыми двумя средними 16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды

Спусковая система

Типы запуска

Край, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линии переменного тока

Режимы запуска

Авто, нормальный, одиночный

Тип Муфты

Постоянный ток, переменный ток, отклонение шума, отклонение ВЧ, отклонение НЧ

Чувствительность триггера
(Тип триггера кромки)

DC (CH1, CH2):

1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;

DCEXT):

200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц;

DEXT/5):

1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;

AC: ослабляет сигналы ниже 10 Гц;

ВЧ-отклонение: ослабляет сигналы более 80 кГц;

Отклонение НЧ: то же самое, что и ограничения постоянного тока для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц

Диапазон уровня запуска

CH1/CH2: 8 подразделений от центра экрана;

EXT: 1,2 В;

EXT/5: 6 В

Точность триггерного уровня (типичная) для сигналов, имеющих подъем и падение в 20 нс

CH1/CH2: 0.2div × Вольт/div в течение 4 подразделений от центра экрана;

EXT: (6% настройки + 40 мВ);

EXT/5: (6% настройки + 200 мВ);

Установить уровень до 50% (Типичный)

Работает с входными сигналами 50 Гц

Видео триггер

Видео триггер Тип

CH1, CH2: пик-пик амплитуда 2 отдела;

EXT: 400mV;

EXT/5: 2 в

Форматы сигналов и скорость поля, тип триггера видео

Поддержка систем передачи NTSC, PAL и SECAM для любого поля или любой линии

Выравнивание диапазон

100ns ~ 10 s

Импульса Ширина триггер

Импульса Ширина Режим триггера

Триггер, когда (<,>, = или); Положительный импульс или отрицательный импульс

Импульса Ширина триггерный

Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: Если импульс более узкий, чем указанная ширина, ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает при продолжении импульса дольше времени, указанного как ширина импульса.
Меньше: ТРИГГЕРНАЯ точка является задней кромкой.
Больше, чем (также называется сверхурочным триггером): осциллограф срабатывает, когда импульс продолжает дольше, чем время, указанное как ширина импульса

Импульса Ширина диапазон

20ns ~ 10 s

Наклон триггера

Наклон триггера Режим

Триггер, когда (<,>, = или); положительный наклон или отрицательный наклон

Наклон триггера точка

Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.

Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.

Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.

Больше: осциллограф срабатывает, когда наклон волны превышает установленный наклон.

Временной диапазон

20ns ~ 10 s

Overtime триггер

Со временем режим

Поднимающийся край или падающий край

Временной диапазон

20ns ~ 10 s

Альтернатива триггер

Триггер на CH1

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: край, ширина импульса, видео, наклон

Частота срабатывания счетчик

Индикация Разрешение

6 цифр

Точность (типичная)

30ppm (включая все Частотные ошибки и 1 количество ошибок)

Диапазон частот

Подключение переменного тока, от 4 Гц до номинальной полосы пропускания

Источник сигнала

Ширина импульса или режимы триггера: все доступные источники триггера

Счетчик частоты измеряет источник триггера в любое время, в том числе, когда приобретение осциллографа останавливается из-за изменений в состоянии запуска, или приобретение одного события съемки завершилось.

Режим запуска ширины импульса: осциллограф подсчитывает импульсы значительной величины внутри окна измерения 1 s, которые считаются вызывающими события, такие как узкие импульсы в импульсном шлейфе PWM, если установлен <режим и ширина установлена в относительно небольшое время.

Режим триггера Edge: осциллограф отсчитывает все края достаточной величины и корректной полярности.

Режим запуска видео: счетчик частоты не работает.

Измерения

Измерения курсор

Разница в напряжении между курсорами: V

Разница во времени между курсорами: T

Обозначение T в герцах (1/T)

Авто Measuerment

Частота, период, средний, Pk-Pk, Cycli RMS, минимальный, максимальный, время подъема, время падения,

+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + Duty,-Duty, Vbase, Vtop, Vmid,

Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,

FRF, FFR, LRR, LRF, LFR, LFF

Источник сигнала режим

Волновое сопротивление

DC-25MHz

Частота дискретизации

200 MHzDDS

Форма выходного сигнала

Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC

Частота Разрешение

0.1%

Сигнала глубина

4KSa

Вертикальный Разрешение

12bit

Стабильность частоты

<30ppm

Диапазон сигнала

3,5 V Max

Выход сопротивление

50

Выход ток

50mA Ipeak = 100mA

Системы BW

25 м

Коэффициент гармонических искажений

-50dBc 1 кГц-40dBc 10 кГц

Общие Особенности

Дисплей

Дисплей Тип

7-дюймовый 64 K цветной TFT (по диагонали жидкокристаллический)

Разрешение дисплея

800 горизонтальных на 480 вертикальных пикселей

Дисплей контраст

Регулируемый (16 передач) с индикатором хода

Зонд компенсатора Выход

Выходное напряжение (типичное)

Около 5Vpp в 1 м нагрузки

Частота (типично)

1 кГц

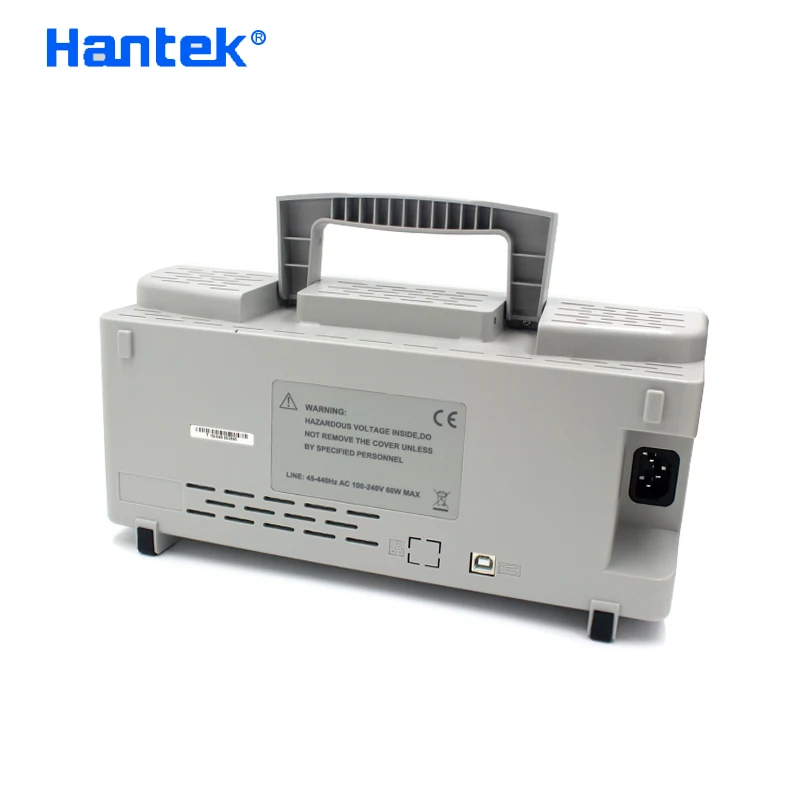

Питание

Поставка Напряжение

100-120VACRMS (10%), от 45 Гц до 440 Гц, CAt II

120-240VACRMS (10%), от 45 Гц до 66 Гц, CATII

Мощность потребление

<30 Вт

Предохранитель

2A, T рейтинг, 250 В

Окружающей среды

Температура

Работа: 32-122 (от 0 до 50);

Нерабочий: от-40 до 159,8 (от-40 до + 71)

Способ охлаждения

Конвекции

Влажность

+ 104 или ниже (+ 40 или ниже): относительная влажность 90%;

106to 122 (+ 41 to 50): относительная влажность 60%

Высота

Работа: ниже 3000 м (10000 футов);

Не работает: ниже 15000 м (50000 футов)

Механические

Размер

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки

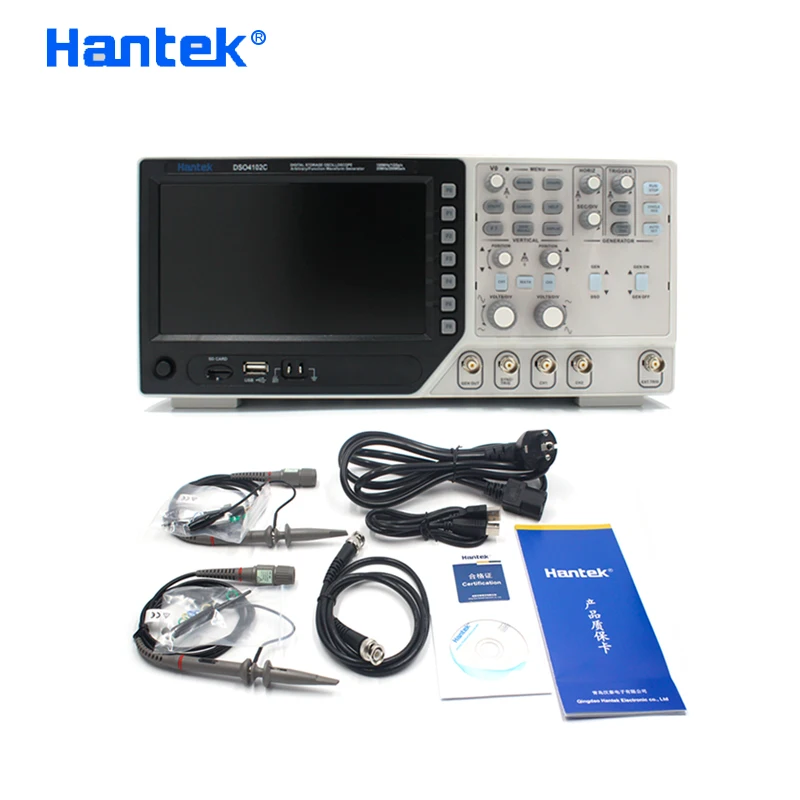

Посылка список:
