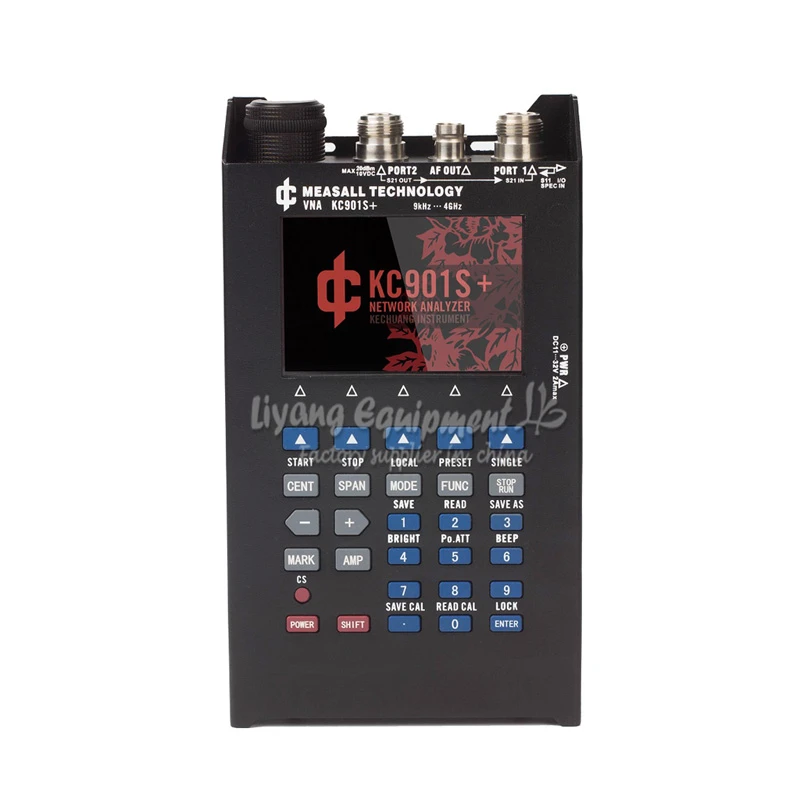

KC901S + векторный сетевой тестер спектральный RF анализатор SWR 4G стоячий волновой тест-метр

Включая векторное отражение, скалярную передачу, спектр, источник сигнала и другие функции, для решения общих радиочастотных испытаний. Применяется в коммуникационной инженерии, радио и телевидения, радио энтузиастов, исследований и образования и других областях

901S +-обновленная версия 901S, частота до 4G.

KC901S +-универсальный анализатор векторной антенны. Он поддерживает анализ однопортового векторного сетевого анализа и двухпортового скалярного сетевого анализа, тем временем расширяет спектр, силу поля и удобную функцию генератора сигналов. KC901S + имеет профессиональную практичность и включает аккумулятор, который поддерживает 5 часов большой рабочей нагрузки, объем всего 1 dm3Вес всего 1 кг, привнесите новый опыт для пользователя.

◆Main характеристики *

9KHz-4GHzfrequency диапазон

1Hz Частотный разрешение

Надежная точность и стабильность

Два преобразования частоты, Внешнее сопротивление помех

Богатый функционал и легкий дизайн

◆Main функции

Тест передачи (скалярный: фильтр отладки, усилитель, направленность тестовой антенны)

Тест на отражение (вектор: Регулировка соответствия сопротивления, проверка качества антенной системы)

Отображение спектра и наблюдение за силой поля ** (проверка производительности радиопередатчика и поиск источников помех)

Выходной сигнал с одной частотой индивидуально

◆Suggesting применение

KC901S + в основном используется для отладки различных РЧ-схем, таких как фильтры, усилители, сплиттер, комбинированный, тестовый входной и выходной сопротивление, оценка качества антенной системы, обнаружение амплитуды сигнала оборудования на всех уровнях. В большинстве диапазонов частот он также может измерять прочность поля и выполнять поиск помех и другую работу.

Этот инструмент может эффективно повысить эффективность работы, уменьшить нагрузку на переноску, улучшить качество работы. 901S-это инструмент для тестирования для каждого инженера-электроники, а также как обычный инструмент профессиональной инженерии связи и технического персонала радиотелевизионной станции передачи.

◆Разница между 901S + и 901S

901S + Модернизированный продукт 901S

901S + использует все цифровые технологии промежуточной частоты

901S + микрошум улучшился более заметно, чем 901

Улучшена конструкция электрического моста 901S, его нелинейный эффект меньше 901S, и улучшена точность теста на сопротивление

Основываясь на усовершенствовании электрического моста, 901S + может поддерживать низкие до 9 кГц измерений S11, и направленность все еще хороша в это время

Функция спектра 901S + делится портом с функцией S11, а Использование порта в тесте передачи противоположно 901S

Функция S21 901S + также является векторной, и введение фазы может обеспечить более интуитивное определение тренда

Диапазон воспроизводимых частот 901S + 9 кГц-4,1 ГГц.

901S + полоса пропускания анализа (RBW) имеет четыре варианта, соответственно 1 кГц, 3 кГц, 10 кГц, 30 кГц, функция спектра сильнее 901 с

◆Технические индикаторы (только для справки)

Детали

Тесты состоянии

Параметр

Примечания

Минимум

В целом

Максимальная

Частотный диапазон

Эффективный

9 кГц

4 ГГц

Режим спецификации может быть установлен

0

4,1 ГГц

Диапазон сканирования

Срок службы

1 кГц

4 ГГц

Сканирования точки

450pt

3150pt

Родной операции

Частота Разрешение

Все сканирования функции

1гц

Анализатор спектра и т. Д.

Звукового сигнала функция

0,1 Гц

Bisection разрешение

0.01dB

Фазы разрешение

0,01 °

Скорость сканирования

RBW = 30 кГц, каждая точка

1,2 ms

RBW = 10 кГц, каждая точка

1,5 ms

RBW = 3 кГц, каждая точка

2 мс

RBW = 1 кГц, каждая точка

3 мс

RBW = 30K,450pt каждый экран

0.5s

Выход частоты

1 МГц-2 ГГц

-10dBm

-3dBm

3dBm

1 порт

1 МГц-2 ГГц

0dBm

6dBm

13dBm

2 порта

2 ГГц-4 ГГц

-16dBm

0dBm

1 порт

2 ГГц-4 ГГц

-10dBm

10dBm

2 порта

Выход

Attenuatoin

0dB

20dB

Чувствительность

1 МГц-3 ГГц

-107dBm

1 порт

RBW = 1 кГц

3 ГГц-4 ГГц

-97dBm

Динамический диапазон измерений передачи

1 МГц-2 ГГц

70dB

Эквивалент изоляции канала приема передачи

2 ГГц-4 ГГц

50dB

Амплитудная погрешность измерений передачи

Прямая калибровка, потеря вилки L<60 дБ

0,3 + 0.05L

Нулевой дрейф потери вставки

Компенсированная имеющаяся потеря вставки L<30 дБ

0.05dB

Абсолютная направленности мост

9 кГц-1 МГц

18dB

90% интервал доверять

1 МГц-4 ГГц

20dB

Относительная направленность S11

9 кГц-3 ГГц

45dB

После калибровки, 90% интервал является правдоподобным

3 ГГц-4 ГГц

35dB

Неопределенности обратные потери

После прямой калибровки 3 дБ <RL<25 дБ

1,5 + 0.1RL

Фазы неопределенности

100 кГц-1 ГГц

2 °

Коэффициент отражения и Ро;> 0,25

1 ГГц-3 ГГц

5 °

3 ГГц-4 ГГц

8 °

Детали

Тесты состоянии

Параметр

Примечания

Минимум

В целом

Максимальная

КСВН

Порт 2,1 МГц-4 ГГц

1,5

В состоянии покоя и соотношение цена/качество

Порт 1,1 МГц-4 ГГц

2,0

Короче спереди и длиннее сзади)-утечек

Порты и разъёмы-1 шт.

-60dBm

-10dBm

Промежуточная частота подачи через систему

30dB

Стабильность частоты в год

0.3ppm

1ppm

Напряжение

Разъем для зарядки

11 вольт

32V постоянного тока

Адаптер питания переменного тока

105V

230V

Внутренний аккумулятор

6,5 V

8,4 V

Температурный диапазон

В целом

0 ℃

45 ℃

Note2

Разрешен к применению

-40 ℃

65 ℃

Диапазон влажности

Непрерывное состояние загрузки

0%

95%

Note3

Ущерб уровня

Все порты DC15V,+ 20dBm

Размеры

200 × 114 × 46 мм

Вес

Основная машина (включая батарею)

1,2 кг

Общая сумма посылка

2,0 кг

Примечание 1: Если не указано иное, все индикаторы измеряются в режиме средней скорости, 10 кГц RBW, 0 выходное затухание, температура 25 ℃ и через калибровку пользователя. Несколько случайных или ненормальных данных постоянный период может превышать диапазон технических параметров таблицы.


Примечание 2: Когда батарея работает, диапазон зависит от температурных характеристик батареи. Она превышает 0... 45 ℃ следует повторно откалибровать, когда оборудование предварительно нагревается и стабильно. Особенно в пределах-40 ~-20 ℃, следует предварительно нагревать в течение не менее 5 минут (и нужно продолжать работать). Из-за нагрева самого оборудования температура корпуса может быть на 20 ℃ выше температуры окружающей среды. При температуре более 45 ℃ следует избегать обжига. Мы должны удалить батарею, когда температура окружающей среды закрыта до 65 ℃. В противном случае температура батареи может превышать 85 ℃ и привести к опасности.


Примечание 3: только ограничение использования. Меры по хранению влаги должны быть приняты для долгосрочного хранения на уровне влаги более 80%
