GY-MAX4466 Electret Microphone Amplifier Module MAX4466 Adjustable Gain For Arduino | Instrument Parts & Accessories

GY-MAX4466 Electret Microphone Amplifier Module MAX4466 Adjustable Gain For Arduino | Instrument Parts & Accessories

Unavailable in Russian Federation

Описание товара

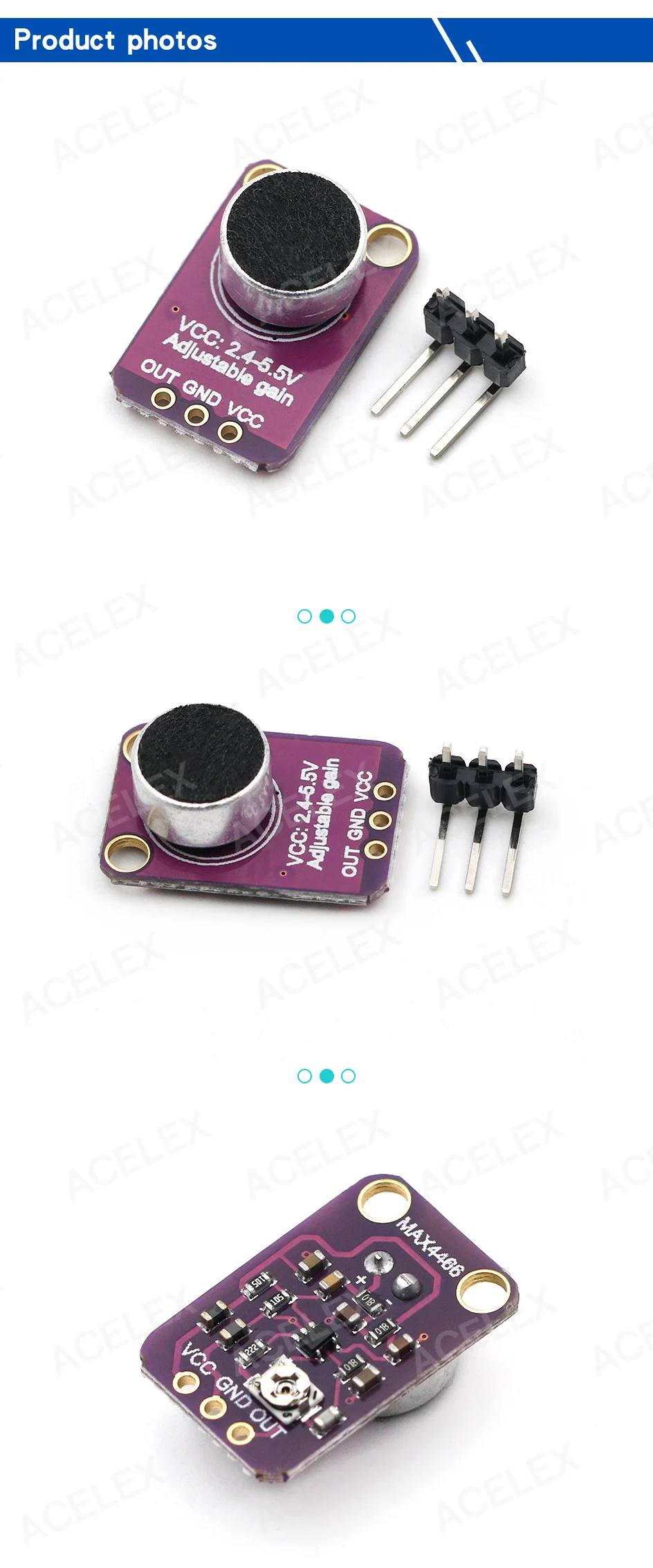

Добавьте ухо к вашему проекту с помощью этого хорошо разработанного электретного микрофонного усилителя. Эта полностью собранная и протестированная плата поставляется с 20-20 кГц электретным микрофоном, припаянным. Для усиления, мы используем Maxim MAX4466, op-amp специально разработан для этой деликатной задачи! Усилитель имеет превосходное подавление шума от источника питания, поэтому этот усилитель выглядит действительно хорошо и не так шумит или царапается, как и другие Мики, которые мы пробовали!

Этот прорыв лучше всего используется для таких проектов, как голосовые changers, audio recordingmpling и аудио-реактивные проекты, которые используют FFT. На задней части, мы включаем небольшой триммер горшок для регулировки усиления. Вы можете установить коэффициент усиления от 25x до 125x. Это вниз, чтобы быть около 200 м Vpp (для нормального говорящего объема около 6 "), что хорошо для присоединения к чему-то, что ожидает «линейный уровень» ввода без обрезания, или до примерно 1Vpp, идеально подходит для чтения с микроконтроллера ADC. Выход на рельсах, так что если звук становится громким, выход может идти до 5Vpp!

Использовать его просто

Подключите GND к земле, VCC к 2.4-5VDC.

Для лучшей производительности, с помощью функции "Тихий" подачей (на для Arduino, это будет 3,3 В питания).

Звуковой сигнал выйдет из выхода. Выход будет иметь смещение постоянного тока VCC/2, поэтому, когда он идеально тихий, напряжение будет устойчивым VCC/2 вольт (это DC соединено). Если звуковое оборудование вы используете требует переменному току аудио влияют место, 100 мкФ конденсатор с алюминиевой крышкой между выходной контакт и вход вашего устройства. При подсоединении к усилителю, который имеет дифференциальные входы или включает в себя отделочных конденсаторов, 100 мкФ колпачок не требуется.

Выходной pin-код не рассчитана на то, чтобы водить колонки или что-либо, но самые маленькие наушники-вкладыши-вам понадобится аудио усилитель (например, 3,7 Вт стерео усилитель) если вы хотите подключить усилитель непосредственно к динамикам. Если вы подключаетесь к штырьку микроконтроллера, вам не нужен усилитель или отделяющий конденсатор-Подключите выходной штырь непосредственно к контакту ADC микроконтроллера. Для реактивных проектов мы предлагаем использовать FFT driver library, которая может принимать аудиовход и «передавать» его в частоты.
