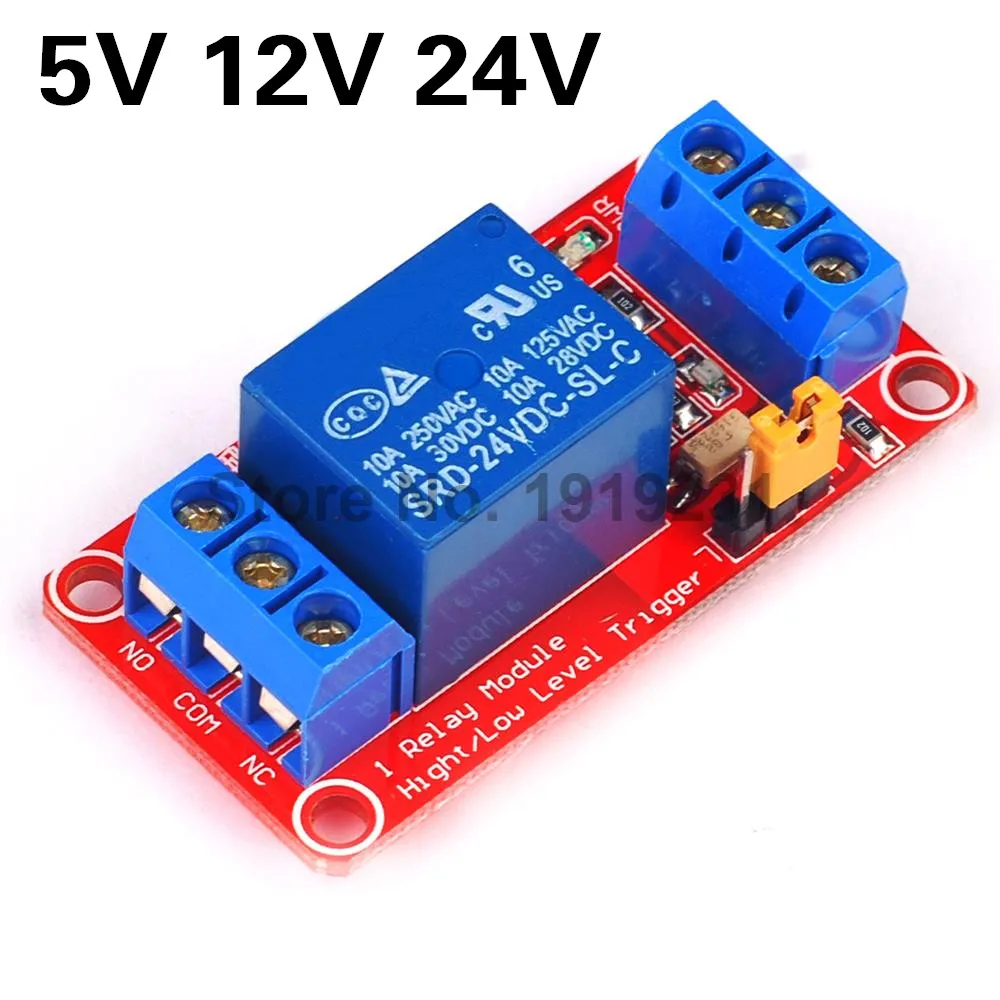

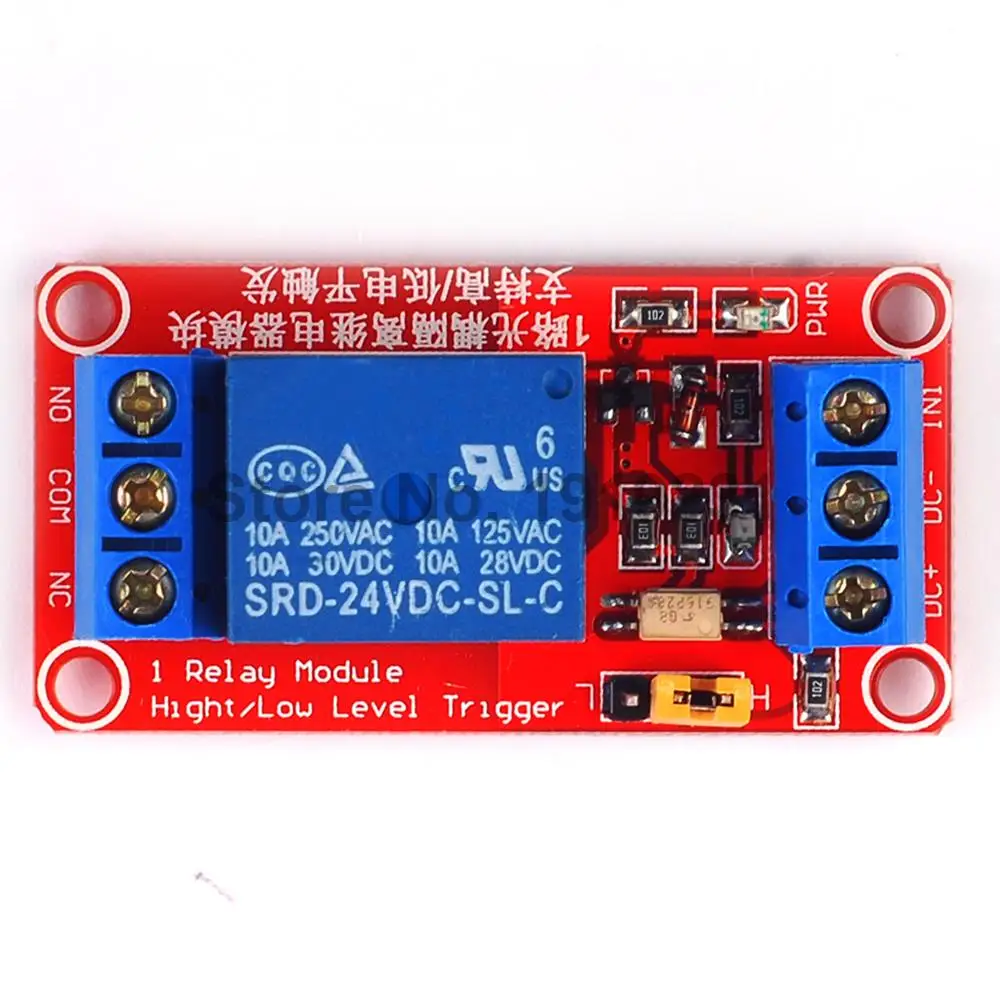

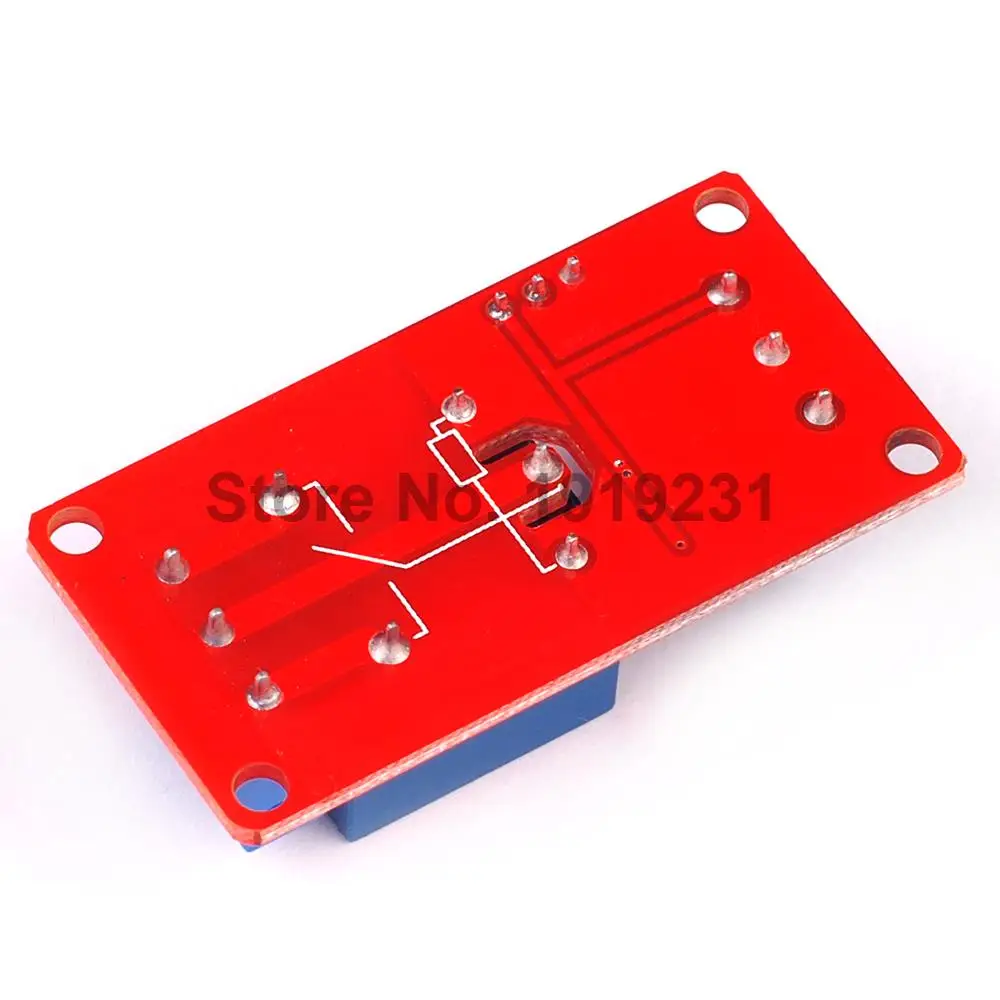

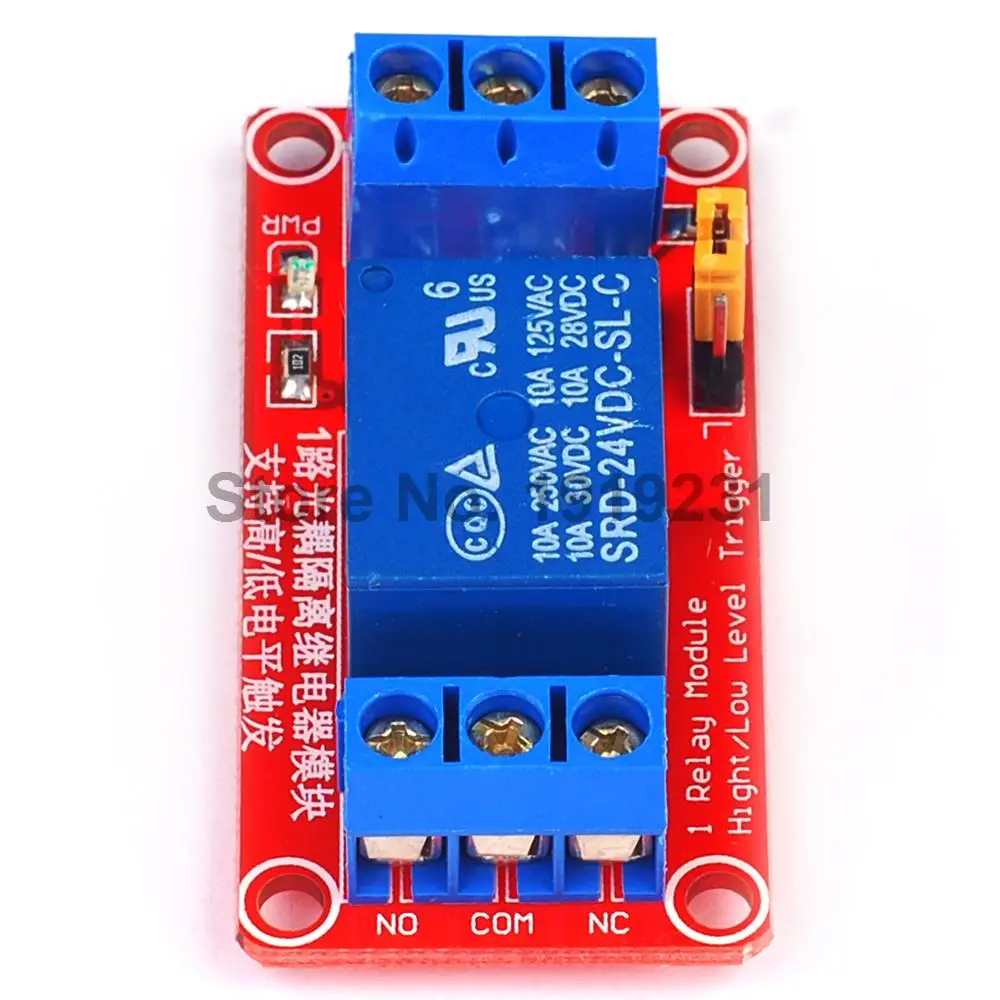

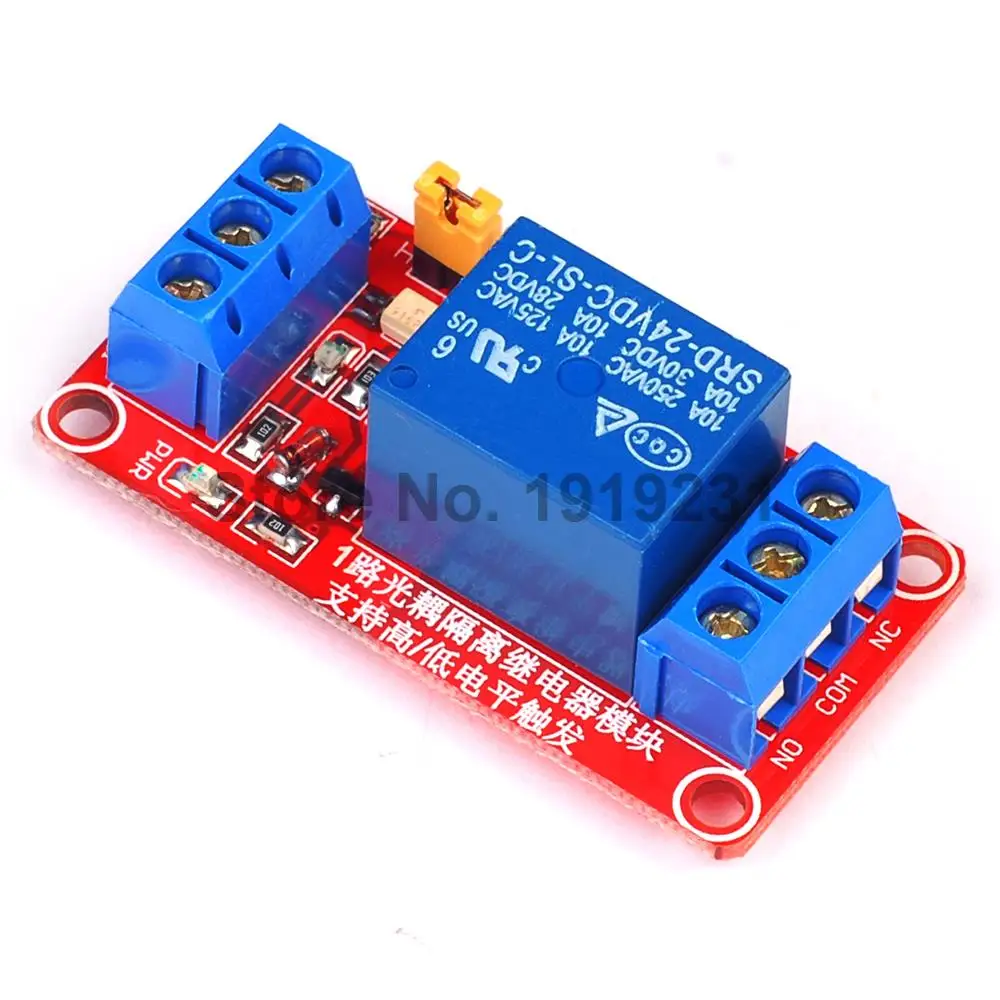

5 в 12 В 24 в 1 канальный релейный модуль высокий и низкий уровень триггера оптопара изоляционный релейный модуль

Описание модуля: 1. Модуль принимает подлинное реле высокого качества, Максимальная нагрузка нормально открытого интерфейса: AC 250V/10A, DC 30V/10A; 2. Использование изоляции патча оптопары, сильная способность вождения, стабильная производительность; Триггер тока 5ма; 3. Рабочее напряжение модуля доступно в 5 В, 9, 12 В, 24 В; 4. Модуль может быть запущен перемычкой для установки высокого или низкого уровня; 5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет двигаться; 6. Индикатор питания (зеленый), индикатор состояния реле (красный) 7. Дизайн интерфейса удобен для пользователя, все интерфейсы могут быть напрямую подключены через клеммный блок, что очень удобно. 8. Размер модуля: 50 мм * 26 мм * 18,5 мм (длина * ширина * высота) 9. С 4 крепежными отверстиями для болтов, отверстие 3,1 мм, расстояние 44,5 мм * 20,5 мм Интерфейс модуля: 1. Постоянный ток +: подключение к положительному полюсу источника питания (напряжение в соответствии с требованиями реле, есть 5V.9V.12V и 24V отбора) 2.DC-: подключен к отрицательному полюсу источника питания 3. В: может управлять реле, чтобы тянуть в высоком или низком уровне Релейный выход: 1. НЕТ: реле обычно открывают интерфейс, реле приостановлено до всасывания, и оно короткое замыкание с COM после всасывания. 2.COM: общий интерфейс реле 3.NC: реле обычно закрывает интерфейс, и реле замыкается до COM, прежде чем всасывание закрыто. Высокий и низкий выбор триггера: 1. Когда перемычка укорочена до низкого, она срабатывает на низком уровне; 2. Когда перемычка коротка до высоты, она срабатывает на высоком уровне.
