Estación Base de servicio de tiempo de nivel TTL segundo pulso 9600bps NMEA-0183 1Hz PPS módulo GPS antena receptor G7020-KT BS-414

Características:

Iitem

Descripción

Características eléctricas

Chipset

G7020-KT

Frecuencia

GPS L1... SBAS L1... El QZSS L1

Recibir formato

GPS SBAS... El QZSS

Canales

56 buscando canal

Sensibilidad

De seguimiento

-162dBm

Recuperación

-160dBm

Arranque en frío

-148dBm

Precisión

Posición Horizontal

2,0 m (cielo abierto típico)

Velocidad

0,1 m/seg 95% (SA apagado)

El momento

1 US sincronizado con la hora GPS

Tiempo de adquisición

Arranque en frío

29 s

Inicio caliente

25 s

Caliente

1 s

Salida de datos

Índice de apoyo

4800bps a 921600bps por defecto 9600bps

Nivel de datos

Nivel TTL

Protocolo de datos

NMEA-0183

NMEA mensaje

RMC... VTG... GGA en Logitravel Agencia escopeta. GLL

Tasa de actualización

1Hz a 10Hz por defecto 1Hz

FLASH

FLASH 4 M, almacena la configuración permanentemente

Los límites operacionales

Altitud

<50.000 m

Velocidad

<515 m/s

Aceleración

<4g

Consumo de energía

VCC

Voltaje CC 3,6 V-5,5 V, típico: 5,0 V

Actual

Captura 45mA/5,0 V

Mecánica de las especificaciones

Dimensión

25,0mm * 20,0mm * 8,0mm

Peso

7,6g

Conector

Conector de 1,25mm 6 pines

Medio ambiente

Temperatura de funcionamiento

-40 °C ~ + 85 °C

De almacenamiento de temperatura

-40 °C ~ + 105 °C

LED

Construido-en LED

TX LED: azul La salida de datos, LED intermitente TX

Pin Descripción:

PIN

PIN nombre

/O

Descripción

1

TX

O

Salida de datos serie TTL.

2

RX

Yo

Entrada de datos en serie TTL.

3

VCC

Yo

Entrada de suministro DC 3,6 V-5,5 V, típico: 5,0 V

4

GND

G

Suelo

5

SDA

O

N C

6

SCL

Yo

N C

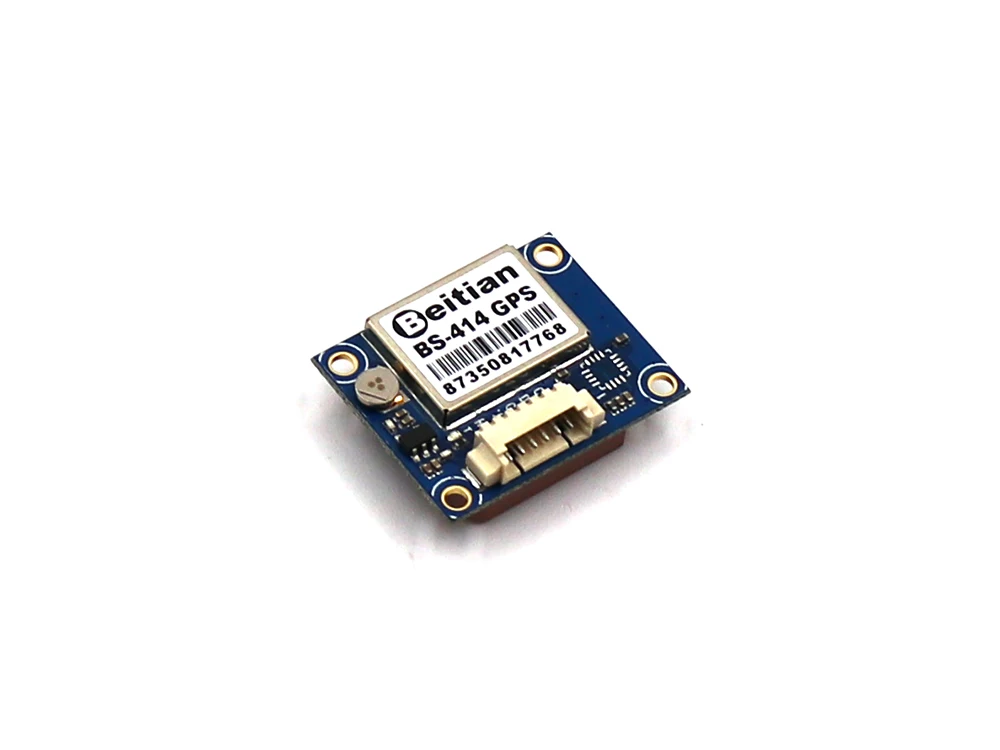

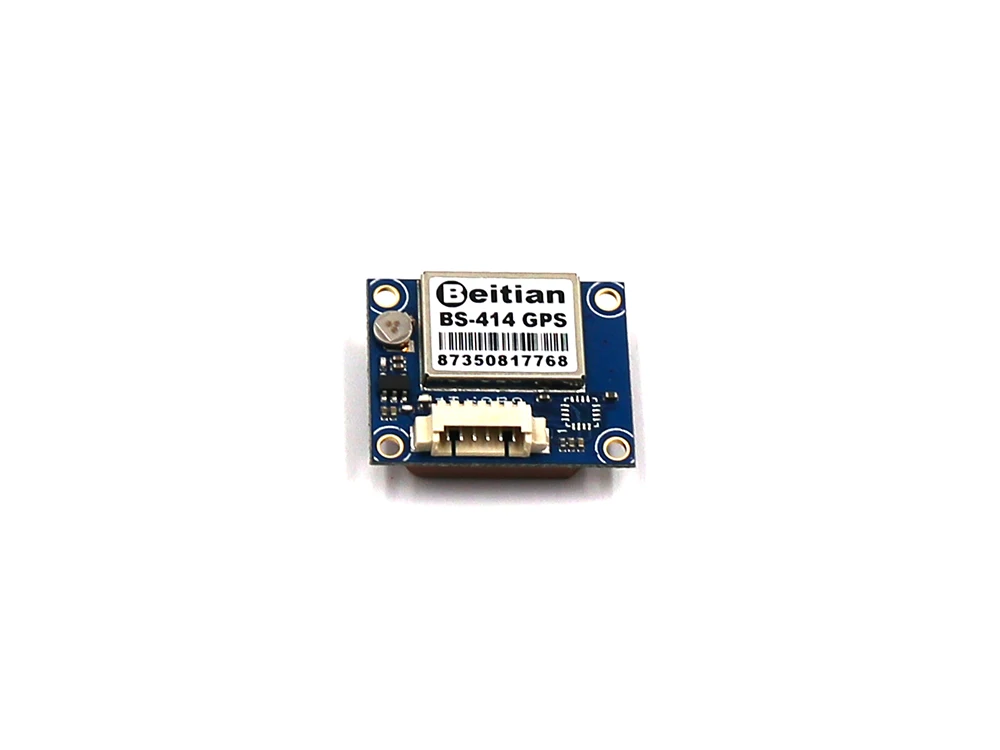

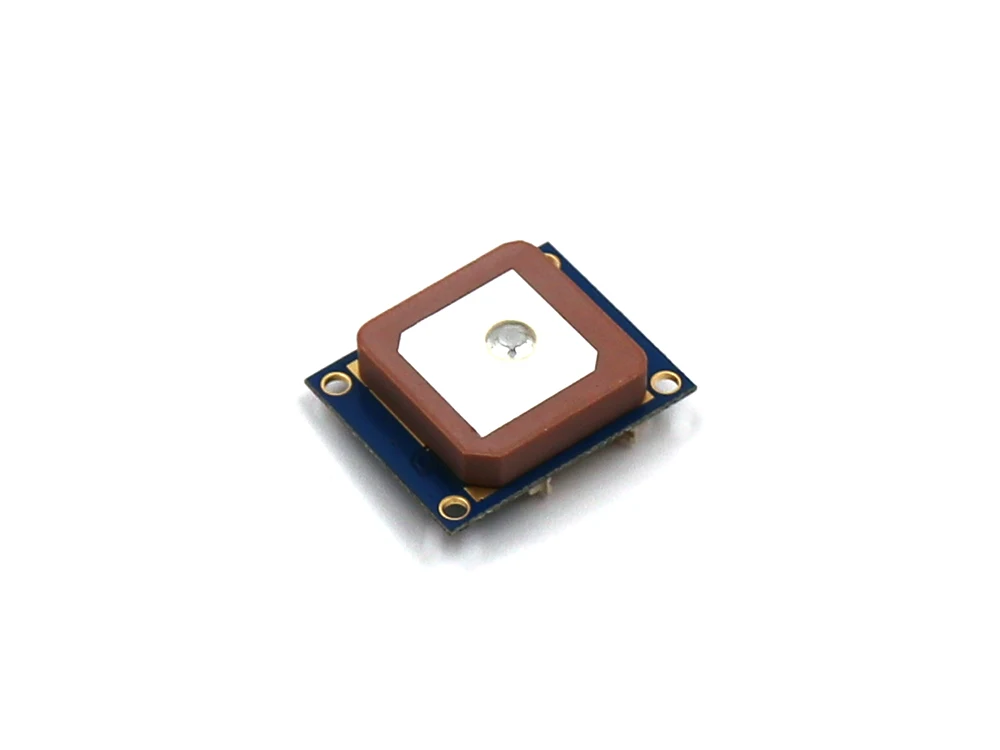

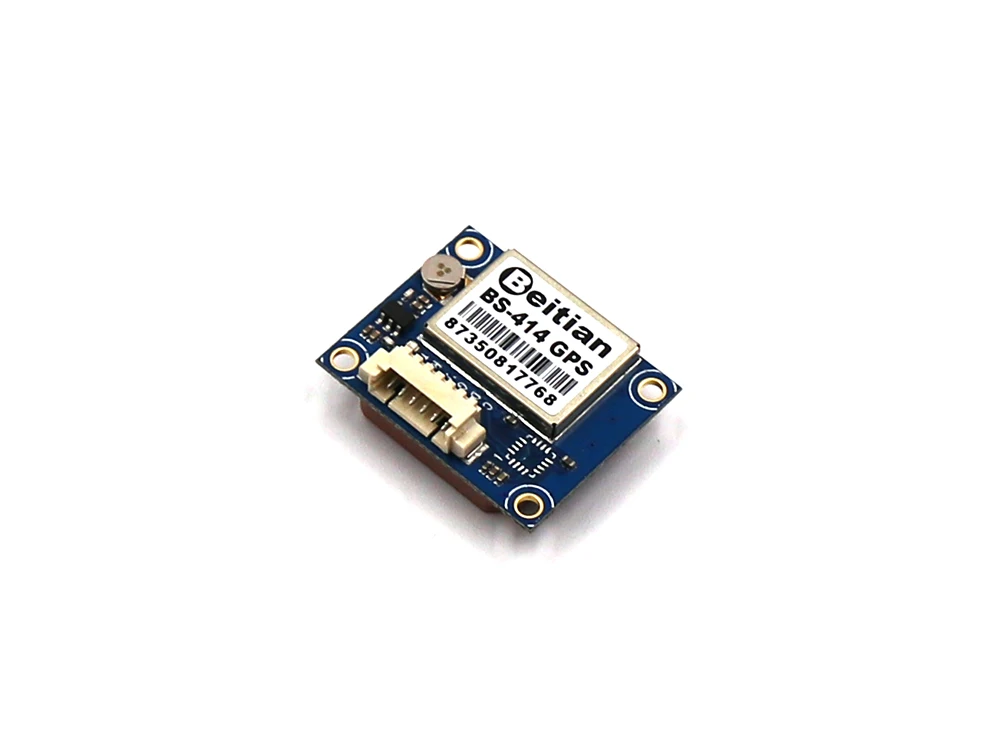

1 unidad BS-414 módulo GPS

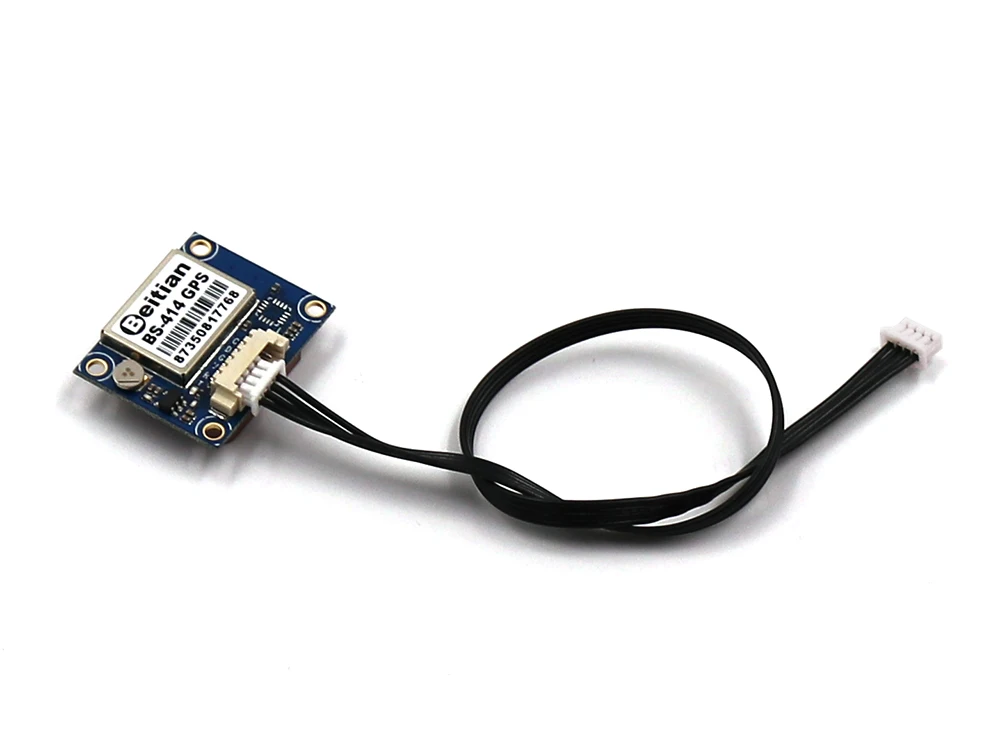

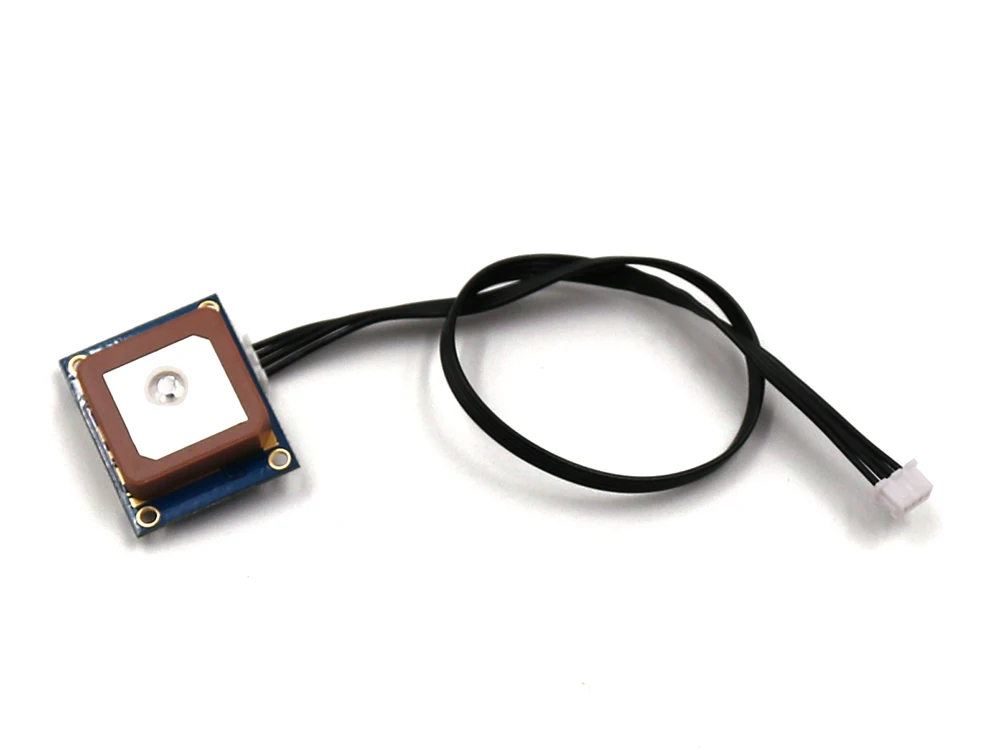

1 pieza de 20 cm de cable
