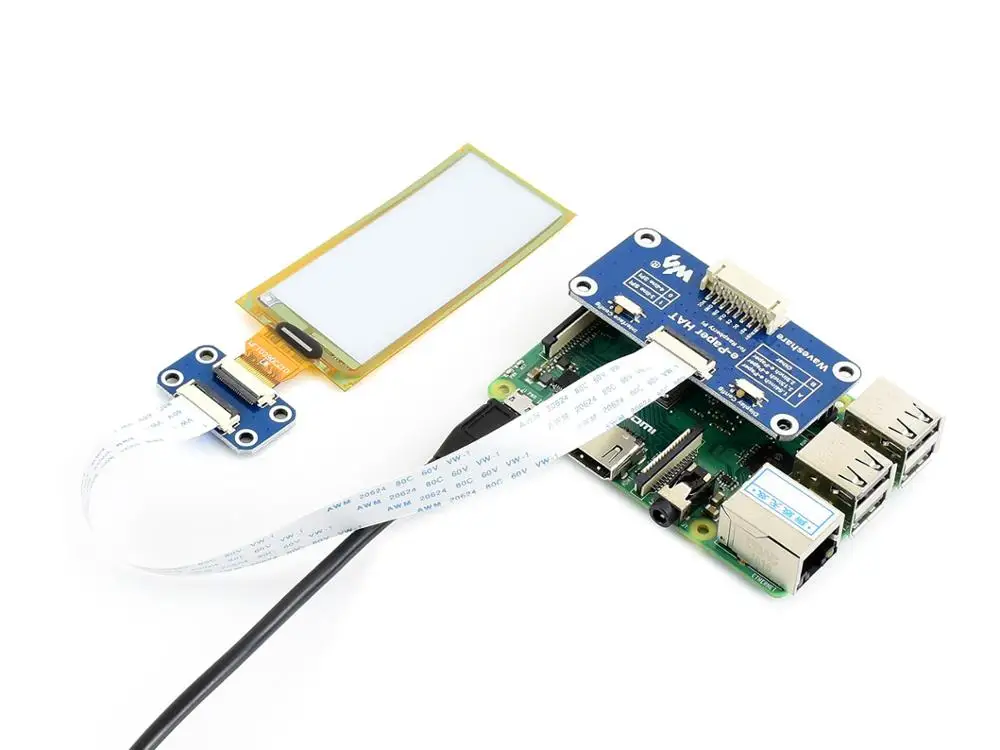

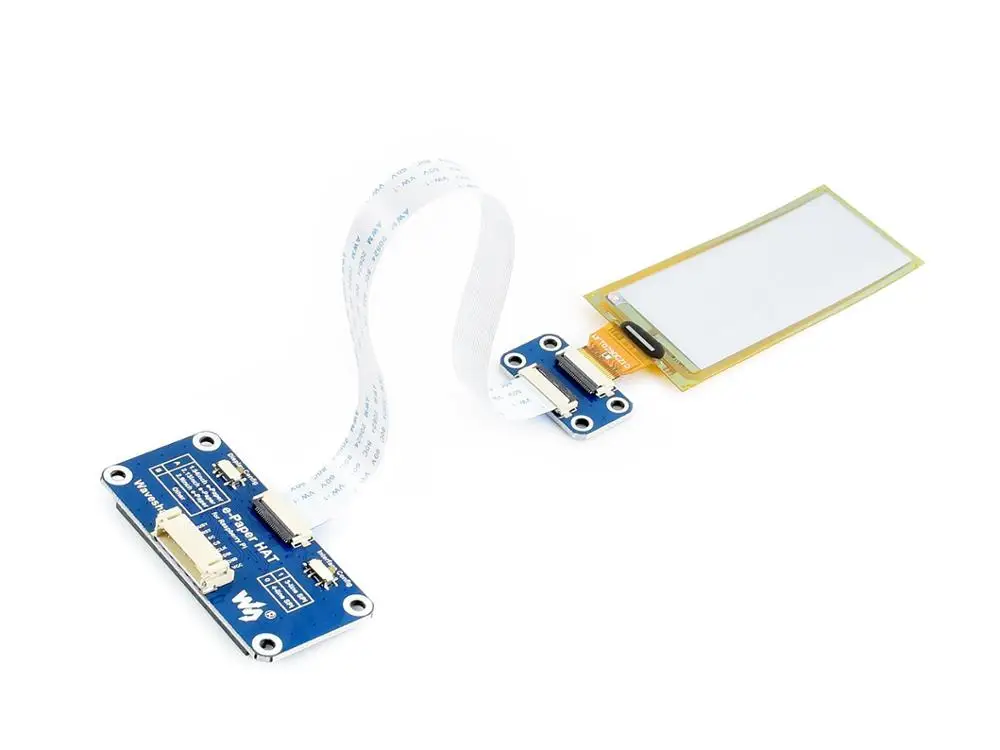

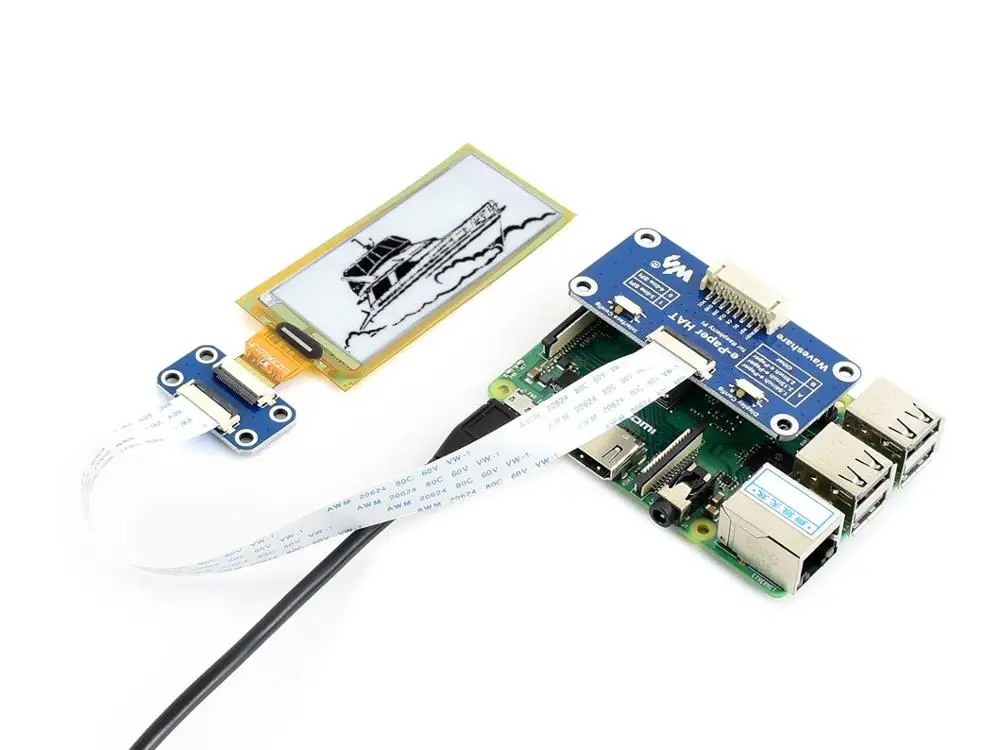

2 9 дюймовая Гибкая шляпа для электронных чернил Waveshare Raspberry Pi|Демонстрационные

296 × 128, 2,9 дюймов гибкий E-Ink дисплей шляпа для Raspberry Pi, черный/белый двухцветный, SPI интерфейс Обзор

Это представляет собой гибкий E-Ink дисплей шляпа для Raspberry Pi, 2,9 дюйма, 296 × 128 разрешение, со встроенным контроллером, через интерфейс SPI, поддерживает частичное обновление.

По сравнению с обычными e-Paper панелями, эта Гибкая панель позволяет сгибаться, не повреждая, и она тоньше и легче.

В сочетании с такими преимуществами, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для приложений, где требуется изогнутая поверхность дисплея, таких как промышленные инструменты, умные носимые устройства и так далее.

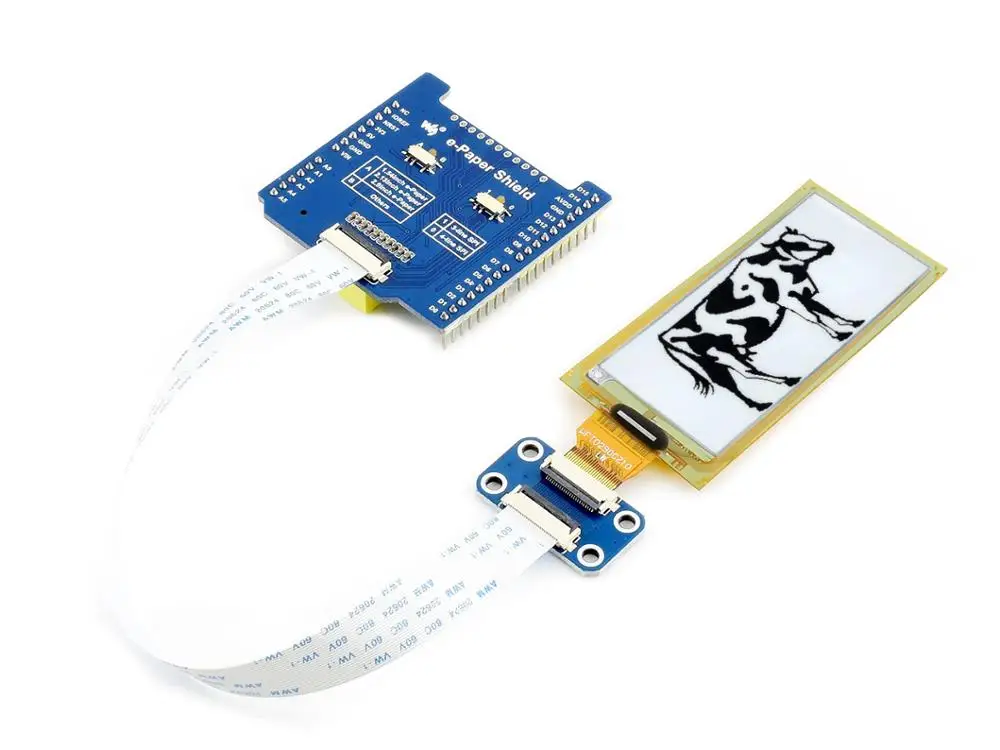

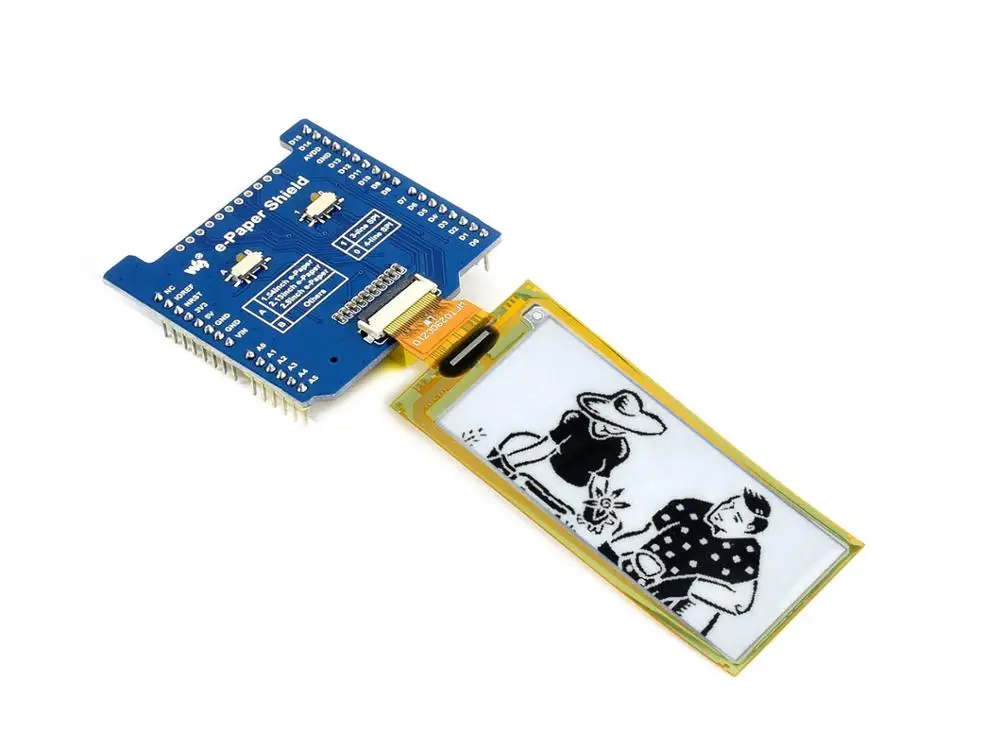

Особенности Гибкая электронная бумага, раздел дисплея сгибается (не сгибайте секцию FPC) Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Сохраненные припоя колодки для SPI интерфейса, для подключения с другими контроллерами плат, таких как Arduino/Nucleo, и т. Д. Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 79 мм × 36,7 мм × 0,34 мм Размер дисплея: 66,9 мм × 29,06 мм Точка шаг: 0,227 × 0,226 Разрешение: 296 × 128 Цвет дисплея: черный, белый Серый уровень: 2 Время полного обновления: 2s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Интерфейс Символ Описание продукта: VCC 3,3 V / 5V GND Заземления NC NC DIN SPI MOSI pin-код CLK SPI SCK pin-код CS Выбор чипа SPI, низкая активность Постоянного тока Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности BUSY Выход состояния работы, низкий уровень активности Размеры

Развития ресурсы

Вики:Www.wav WAV (D)

Посылка содержание

Вес:0,026 кг

2,9 дюймовый e-Бумага (D) x1 Шляпа водителя электронной бумаги x1 Набор винтов RPi (2 шт.) x1 PH2.0 20 см 8Pin x1 -1 шт. 2 3 4 Гид по выбору Номер изделия: Цвета Серая шкала Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление PI заголовка1 Интерфейс 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 √ × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймовый e-Paper HAT Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 √ √ SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 √ √ SPI 2,7 дюймовый e-Paper HAT Черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × √ SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × √ SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 √ × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 √ √ SPI 4,2 дюймовый e-Бумага модуль Черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 4 × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймовый e-Paper HAT Черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × √ SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × √ SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × √ SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 √ √ USB/SPI
I80/I2C 7,5 дюймовый e-Бумага шляпа Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × √ SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 √ √ USB/SPI
I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 √ √ USB/SPI
I80/I2C 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 √ √ USB/SPI
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × √ SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × √ SPI

Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
