Электронный индикатор зарядного устройства постоянного тока 60 Вт 9 99a 30 в

Электронный индикатор зарядного устройства постоянного тока 60 Вт 9 99a 30 в

Особенности:
Автоматическая функция памяти со всеми параметрами, хорошо подходит для автоматизированной сборки шкафа старения адаптера питания в продаже последней версии, немного больший размер и улучшите вентилятор в оригинальном 5020 Delta высокоскоростном двойном подшипниковом вентиляторе, более высокая избыточность охлаждения, больше подходит для долгих часов
Примечание: Этот продукт является профессиональным испытательным оборудованием, требующим использования r должен иметь некоторые основные электронные (пример: использование rs должно понять, что означает напряжение и емкость тока Ah и т. д.), или вы не сможете правильно использовать устройство, Возможно, неправильное использование приведет к ненужным повреждениям, вызванным потерей устройства! P требования к источнику питания: напряжение DC12V (фактическое напряжение 11-14 в) ток не менее 0,5a мощности, мощность будет отображаться неуместным Err6

Примечание: адаптер питания по умолчанию не входит в комплект
Режимы работы: однорежимный постоянный ток (CC)
Ток разряда: 0,20-9.99A шаговый 0.1A or0.01A
Максимальная погрешность тока разряда: 0.7% -0.01A
Ошибка при тестировании максимальной емкости: 0,5a 2.5%, 2A 1.5%, 5A и выше 1.2%
Офлайн (прекращение) Напряжение диапазон: 1,0-25,0 V шаговый 1V или 0,1 V
Напряжение разряда: 1,00-30,00 В
Погрешность измерения максимального напряжения: 1% +-0,02 в
Он может открыть 9.99A 6V и 20V максимум на единственном открытом 3.00A)
Самая высокая частота тестирования батареи: 999.9Ah или 9999Wh, достичь значения остановки тестирования (первое значение для тех, кто останавливает состояние)

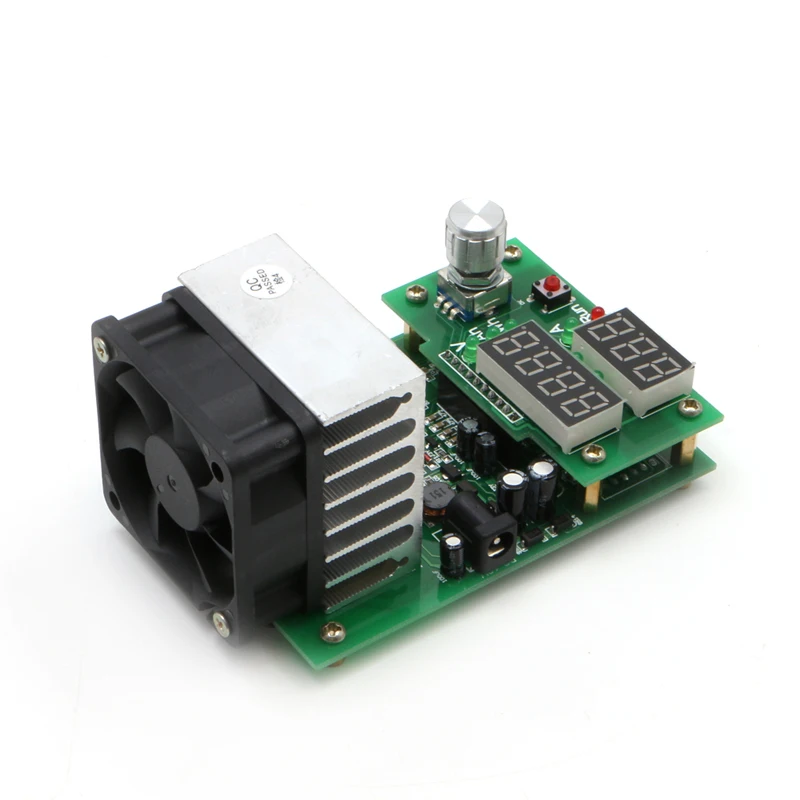

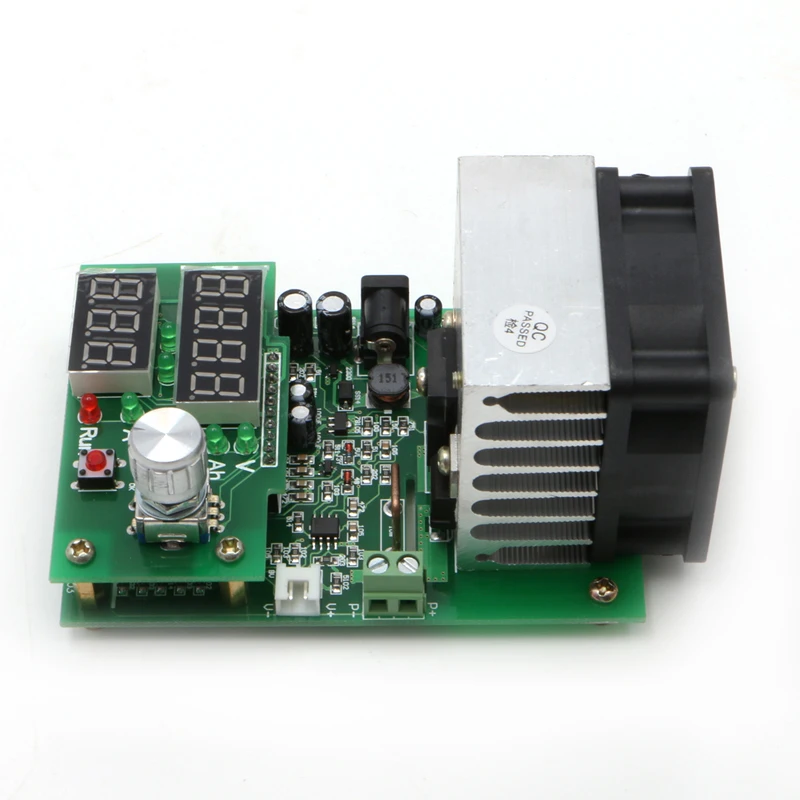

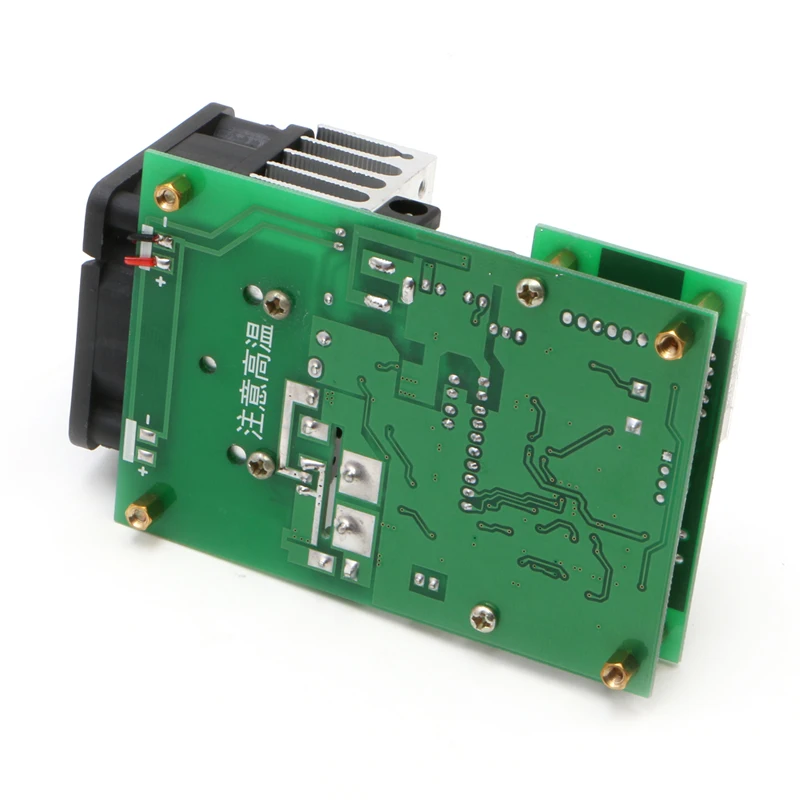

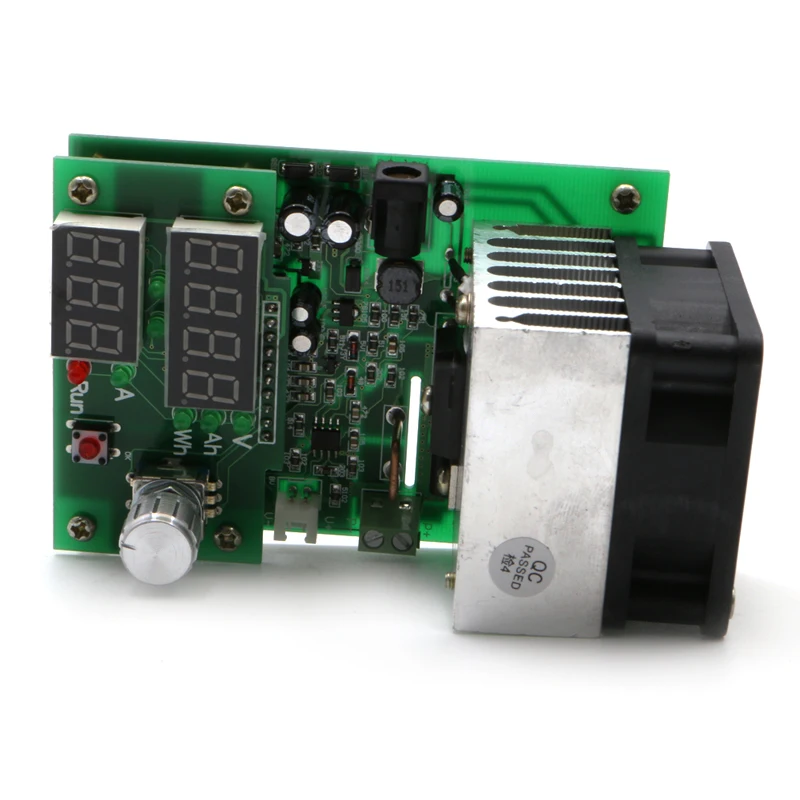

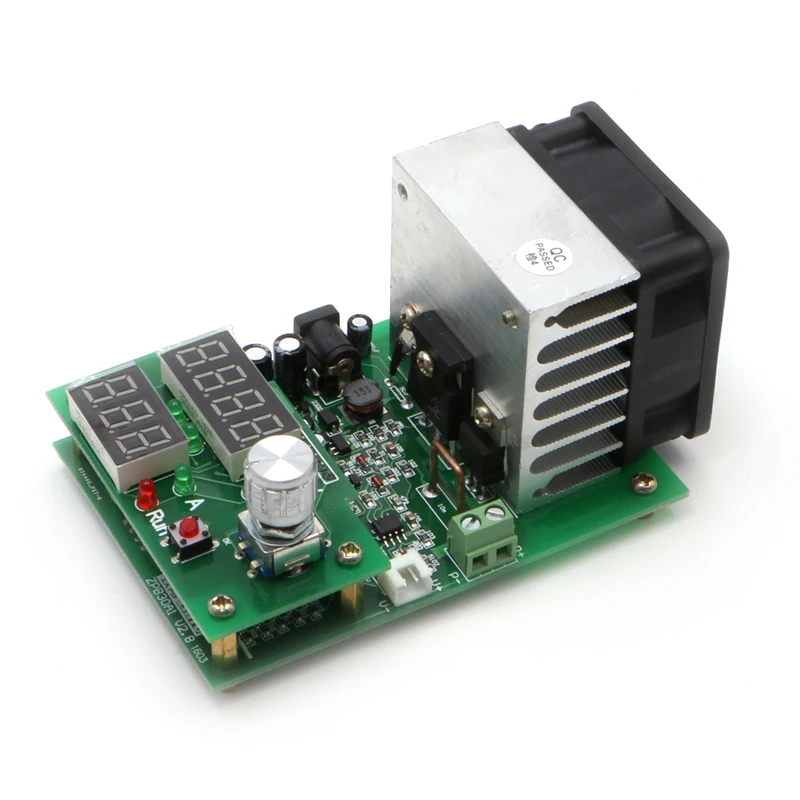

Размер платы: 60 Вт 100 мм * 70 мм * 57 мм (видная доска вентилятора около 12 мм)
С отверстием для позиционирования: 60 мм * 88 мм диаметр 3,2 мм 5 мм пьедестал уже установлено

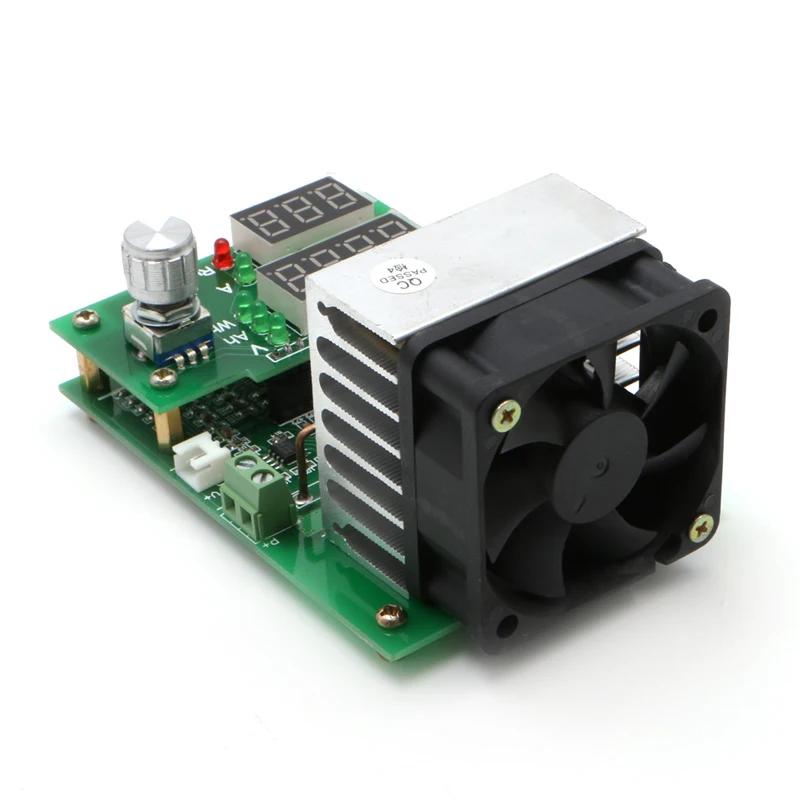

Управление вентилятором: интеллектуальное управление вентилятором (в соответствии с вентилятором радиатора может быть бесступенчатая автоматическая температура)
Защита: защита от перегрева «otP», переходная защита от перегрева «oPP», защита от избыточного давления «ouP», защита от обратной полярности, защита от напряжения питания.

Инструкции:
A: настройки режима (заводская установка по умолчанию для электронного режима нагрузки): удерживайте кнопку start-stop (красная кнопка), чтобы тестер одновременно зарядился, пока клавиша не будет выпущена, показывая удовольствие * когда, поворачивая ручку, чтобы изменить настройки, «Fun1» для электронного режима нагрузки, «Fun2» Режим тестирования емкости аккумулятора. Кнопка Пуск и остановка на зуммере после ввода настроек, также Установите звуковой сигнал «bEon», поворачивая ручку, чтобы открыть или «bEoF» зуммер закрывается после установки нажмите кнопку снова, чтобы начать и остановить на перезапуске тестера.
Настройка цифровой иллюстрации:
II: Электронный режим нагрузки:
1. Включите источник питания 12 В загрузки в электронный режим нагрузки, гарантируя, что в остановленном состоянии («RUN» не светильник, в противном случае нажмите переключатель Пуск-стоп, чтобы выключить нагрузку) подключен к источнику питания в соответствии с тестовым портом Входная мощность (P + P - ) , Не обращайте внимания на неправильную полярность!
2. Установите регулятор тока и низкого напряжения, поверните ручку, чтобы установить значение положения настройки тока, затем нажмите
Ручка для изменения цифры настройки, цифровая средняя две цифры справа от индикатора и цифровой индикатор VA одновременно
Определите текущее положение набора.
3. Нажмите переключатель Пуск-стоп, нагрузка начала работать, "запуск" света, питание применяется к цепи под испытанием установлен для ввода
Ток разряда, в то время как верхний дисплей фактическое входное напряжение нагрузки, когда напряжение падает ниже установленного предела напряжения "RUN" светодиодный мигает и короткий звуковой сигнал тревоги сопровождается.
4. Процедура тестирования может быть изменена при любом токе, и если вам нужно изменить низкое напряжение, чтобы остановить нагрузку, можно изменить.
Примечание: При сигнале тревоги можно передавать только небольшой ток, который не увеличивается! Функция автоматического отключения питания тестера позволяет сохранить достаточно, чтобы сохранить заданные параметры и запустить состояние, когда состояние снова после передачи питания завершится до сбоя питания и восстановить данные.
3: режим тестирования емкости аккумулятора:
1. Испытательный аккумулятор должен быть полностью заряжен специальным зарядным устройством!
2. Дайте тестеру питание в режиме тестирования емкости аккумулятора, подключите линию тока аккумулятора к P + P-положительным и отрицательным клеммам, если вы используете тест на четыре провода, В то время как четырехпроводный интерфейс к испытательному устройству с положительным и отрицательным напряжением подключен к V + V-порту.
3. Поверните ручку, чтобы установить ток разряда и напряжение разряда (со ссылкой на два конкретных метода: 2 описания), одно нажатие после установки выключателя запуска и остановки, тестер батареи и первая линия обнаружения, автоматическая идентификация 2-4 линии (2-проводная линия идентификации Презентация JS-2,4 идентификация JS
4, если ошибка, пожалуйста, прекратите тест и проверьте проводку), затем введите тест, если появится код неисправности, обратитесь к более позднему объяснению.
Процесс тестирования окружает цифровое заметное напряжение батареи, ток и емкость разряда тока Ah разрядная энергия Wh, когда разрядка заканчивается (напряжение батареи ниже установленного напряжения), тестер показывает, что данные остаются в Ач и быстро мигают, с будильником bee shortness.
5. Нажмите Пуск и остановитесь на ручке или переключитесь, чтобы остановить будильник, вы можете повернуть ручку для просмотра данных о разрядке батареи, включая емкость разряда
Ah, Wh и разрядная энергетическая платформа напряжения V, кнопка Пуск-стоп нажимается снова, очистите данные обратно к интерфейсу начальной настройки перед тестированием следующего раздела батарей.

Дополнительная информация:
1. Процесс тестирования батареи может регулировать ток разряда, если вам нужно повторно настроить выходное напряжение, вы можете сделать паузу, нажав на переключатель в начале и остановив модификацию разряда (пауза разрядка вернется на страницу настроек, на этот раз данные о разрядке не будут потеряны, при необходимости вы можете долго
Нажмите Очистить данные до тех пор, пока переключатель Пуск-стоп 0.000Ah).
2. Автоматическое хранение Тестового Устройства может записывать параметры настройки и записывать все параметры и состояние в конце тестового процесса и проверить состояние сигнала тревоги о сбое питания, повторная передача всех автоматически восстановленных.
Коды и значения защиты от неисправностей:
Err1: ультра-высокая емкость проверить напряжение батареи.
Err2: напряжение батареи ниже установленного выходного напряжения не подключено к батарее или аккумулятор перевернут.
Err3: сопротивление линии слишком велико, или аккумулятор не может позволить себе установить ток разряда.
Err4: Сбой цепи.
Err6: Рабочая мощность не подходит, используйте стандартный источник питания 12 В, и ток питания не менее 0,5a. otP: защита от перегрева.
Эрт: Сбой датчика температуры или слишком низкая температура.
OuP: сверхвысоковольтный режим электронной нагрузки.
OPP: при сверхмощном электронном режиме нагрузки мгновенно.
Нет розничной упаковки
