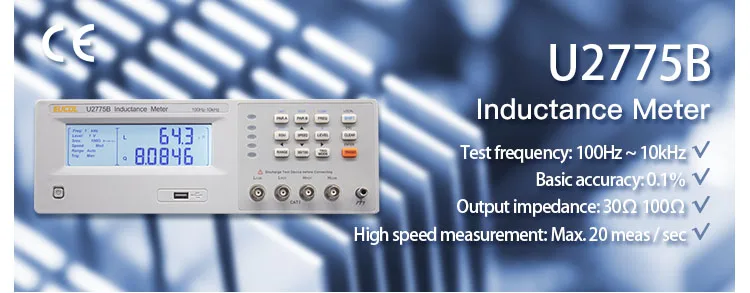

Краткое введение-U2775B

----------------

Измеритель емкости U2775B-это новый низкочастотный прибор для измерения компонентов, использующий новейший принцип измерения. Высокая точность и скорость, большой персональный ЖК-дисплей, технология SMT, гуманизированная Настройка меню и отличный внешний вид делают его более легким для контроля качества производственной линии, входящего контроля и компонентной автоматической тестовой системы. Интерфейсы RS-232C и обработчика обеспечивают хорошую технологическую платформу для дистанционного управления и построения системы.

Краткое введение-U2776

--------------

U2776-это новое поколение индуктивности с красивым внешним видом и простотой в эксплуатации. В настоящее время у со стабильным 6 цифр разрешение тестовой, частотный диапазон 50 Гц-200 кГц, уровень сигнала 0,01 V-2,0 V до 40 изм/СЕК Скорость тестирования, он может удовлетворить все требования к измерительным компонентам и материалам и обеспечить гарантии для обеспечения качества производственной линии, входящего осмотра и лабораторных точных измерений.

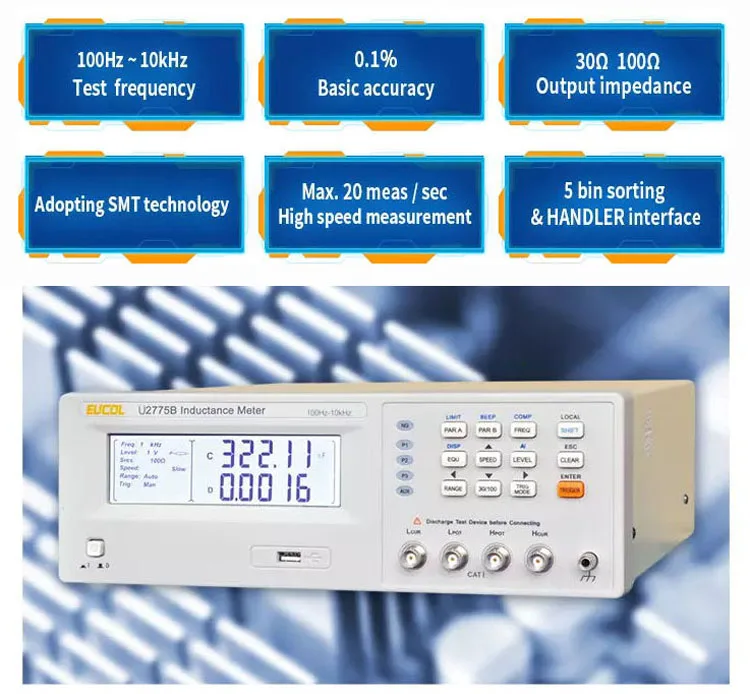

Features-U2775B

----------

♦Экономичный и практичный LCR метр для удовлетворения обычных требований к испытаниям

♦Высокая четкость и большой ЖК-экран с белой подсветкой

♦Мощная функция и простота в эксплуатации

♦Технология SMT

♦Скорость тестирования: макс. 20 МПС/сек

♦Комплексные параметры измерения и стабильные показания

♦Выходное сопротивление: 30 Ω, 100 Ω

♦Интерфейс сортировки и обработчика 5 ящиков

Features-U2776

----------

♦50 Гц-200 кГц, непрерывная частота

♦Основная точность: 0.05%, 6 цифр разрешение чтения

♦Высокая скорость и эффективность измерения: Макс. 40 meas/сек (с дисплеем)

♦Обновление прошивки u-диска и быстрое хранение тестовых данных на u-диск

♦Хранение всех параметров в режиме реального времени без потери после завершения работы

Общие характеристики

Модель

U2776

U2775B

Температура и влажность

0 °C - 40 °C, 90% относительной влажности

PowerRequirements

Напряжение

99V - 242V

198V - 242V

Частота

47,5 Гц-63 Гц

Мощность

≤ 20 ВА

Размер (W×H×D)

280 мм × 88 мм × 320 мм

310 мм × 105 мм × 295 мм

Вес

Appro. 2,5 кг

Appro. 3,5 кг

Технические характеристики

Функция измерения

Тестовый параметр

U2776

| Z |, L,R, X, | Y |,B,G,Q,θ,ESR

U2775B

L/Z/R/Q/θ/X /ESR

Базовая точность

U2776

0.05%

U2775B

0.1%

Скорость измерения

U2776

Быстрая: 40, средняя: 10, медленная: 2,5 (meas/sec)

U2775B

Быстрая: 20, средняя: 10, медленная: 3 (meas/sec)

Эквивалентная схема

Серии и параллельные

Режим диапазона

Авто, удержание

Режим запуска

Внутренний, ручной, авто, внешний и автобус

Коррекция

Открытый/короткий

Монитор

U2776

480*272, 4,3-дюймовый TFT цветной экран

U2775B

Большой ЖК-экран с белой подсветкой

Память

U2776

Внутренний: 100 групп: 500 групп (u-диск)

U2775B

------

Тестовый сигнал

Частота тестирования

U2776

50 Гц-200 кГц, непрерывная частота

U2775B

100 Гц, 120 Гц, 1 кГц, 10 кГц

Выходное сопротивление

U2776

30 Ом, 100 Ом

U2775B

30 Ом, 50 ом, 100 Ом

Уровень тестирования

U2776

0,1 V-2,0 V

U2775B

0,1 в, 0,3 в, 1,0 В

Диапазон измерения дисплея

U2776

U2775B

| Z |, R,X

0.01mΩ - 99.9999MΩ

0.0001Ω - 99.999MΩ

| Y |, G, B

0.0001uS-999,999 S

------

L

0.00001мкгн-99.9999kH

0,01 мкГн-99999 ч

Θ (град.)

-179,9 °-179,9 °

Θ (одновременное подключение двух)

-3,14159-3,14159

Q

0,01-99999,9

0,0001-999,9

Δ %

-999.99% - 999.99%

Компаратор и интерфейс

Компараторы

U2776

5 bin сортировка, BIN1 - BIN3, NG, AUX PASS/сбой светодиодный дисплей

U2775B

NG, P1, P2, P3, AUX, 5 bin Сортировка и звуковой сигнал

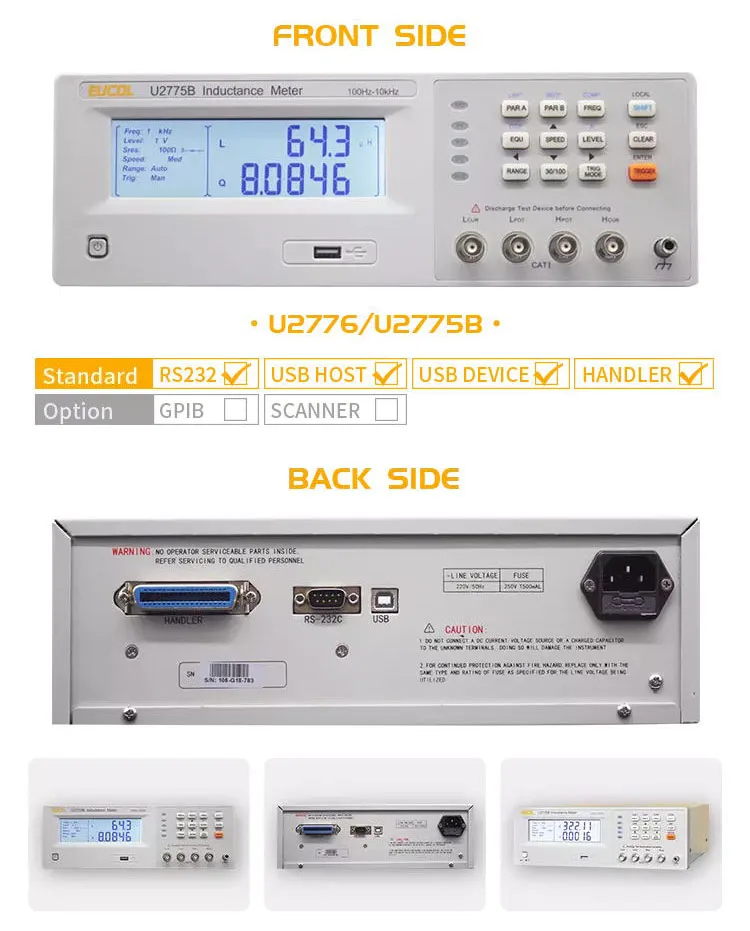

Интерфейсы

U2776

RS232C/USB-HOST/USB-CDC/USB-TMC/обработчик

U2775B

RS232C/USB устройство/обработчик
