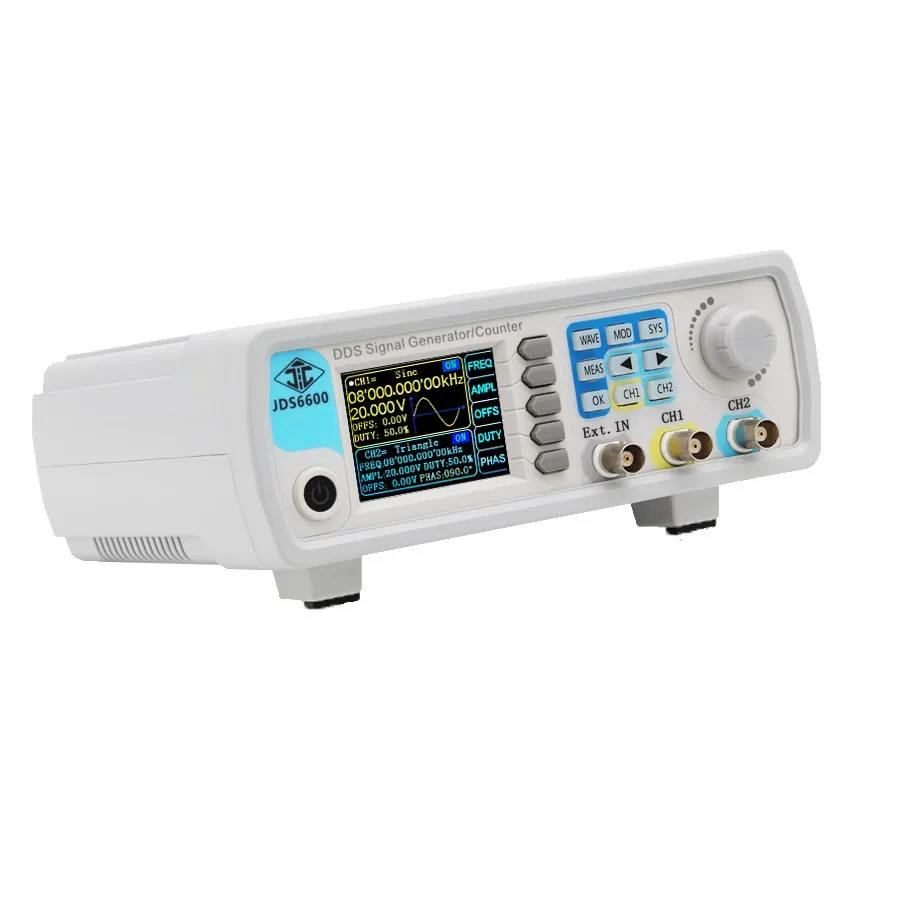

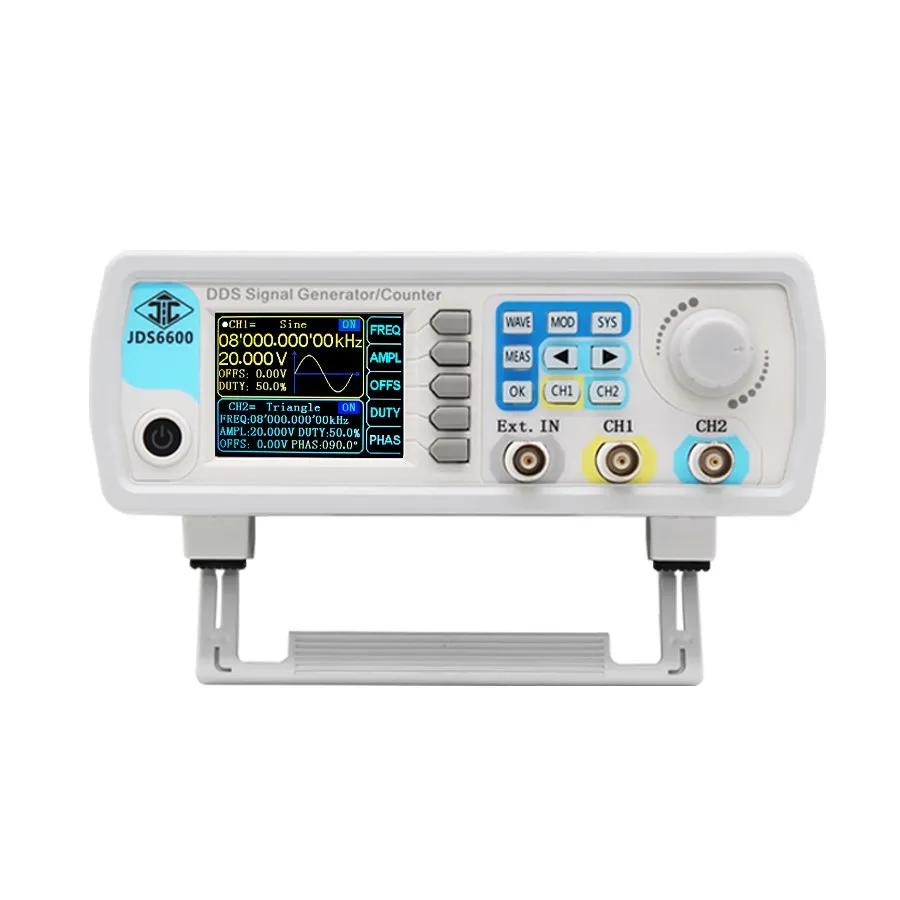

Новый JDS6600 60 МГц 2 канальный генератор сигналов DDS Pluse измеритель частоты

Новый JDS6600 60 МГц 2 канальный генератор сигналов DDS Pluse измеритель частоты

Инструкция

Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, генератор импульсов, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности

Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.

Способность воспроизводить шаблоны пользовательской формы волны.

Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

Модель, продаваемая по этой ссылке, JDS6600-60M, максимальная частота синусоидальной волны 60 МГц, максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения.

Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.

60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.

Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.

Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода.

С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.

Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

Функция счетчика: с режимами соединения постоянного и переменного тока.

Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Функция связи: ПК может использоваться для управления прибором.

С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Параметры:

Характеристики частоты:

Синусоидальный Диапазон частот: 0 ~ 60 МГц
Диапазон квадратных частот: 0 ~ 25 МГц
Треугольный Частотный диапазон: 0 ~ 25 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время квадратного подъема: ≤ 10 нс
Диапазон регулировки ширины импульса: 25nS - 4000S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3h

Характеристики формы волны:

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
Разрешение волны: 14 бит
Частота дискретизации сигнала: 266 MSa/s
Длина волны: 2048 точек
Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
Квадратные и импульсные (квадратные): ≤ 5%
Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Технические характеристики на выходе:

Амплитудный диапазон: частота <10 МГц, 0-20VPP; 30MHz10 МГц)

Характеристики формы волны:

Выходное сопротивление: 50Ω ± 10% (Типичный)
Защита: короткое замыкание 60S не будет повреждено

Смещение постоянного тока:

Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V

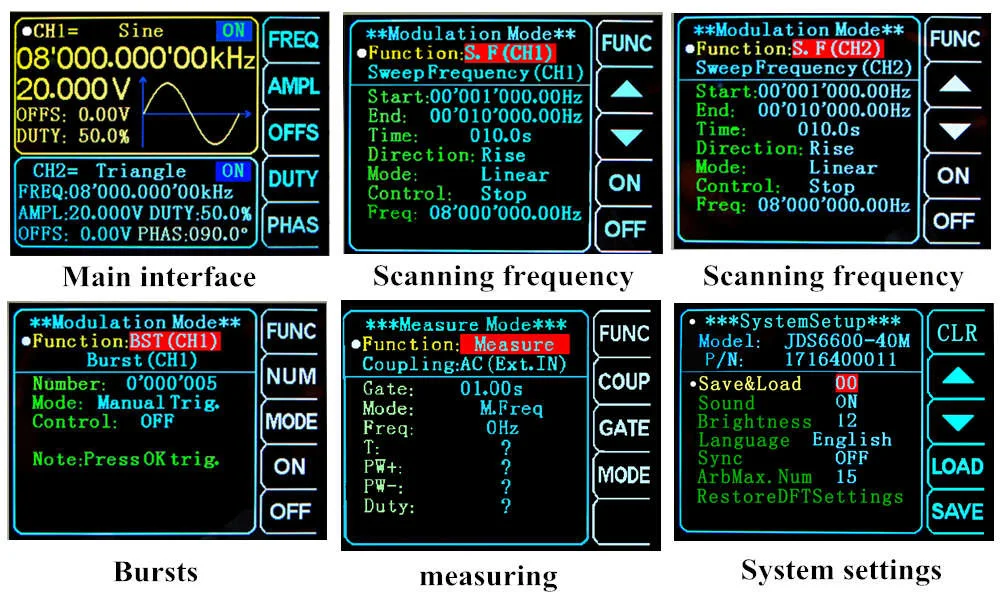

Ключевая функция

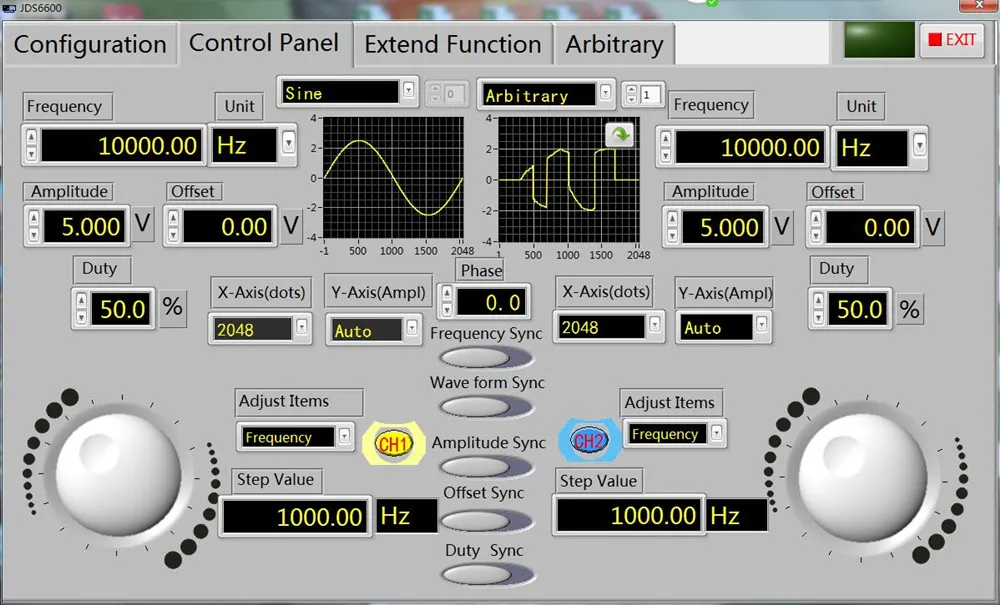

Интерфейс программного обеспечения

Список посылка

1 x генератор JDS6600 60 МГц
1 х адаптер питания
1 х USB кабель для передачи данных
1 х BNC-BNC кабель
2 x Кабель BNC-Clip

Различные формы волны
