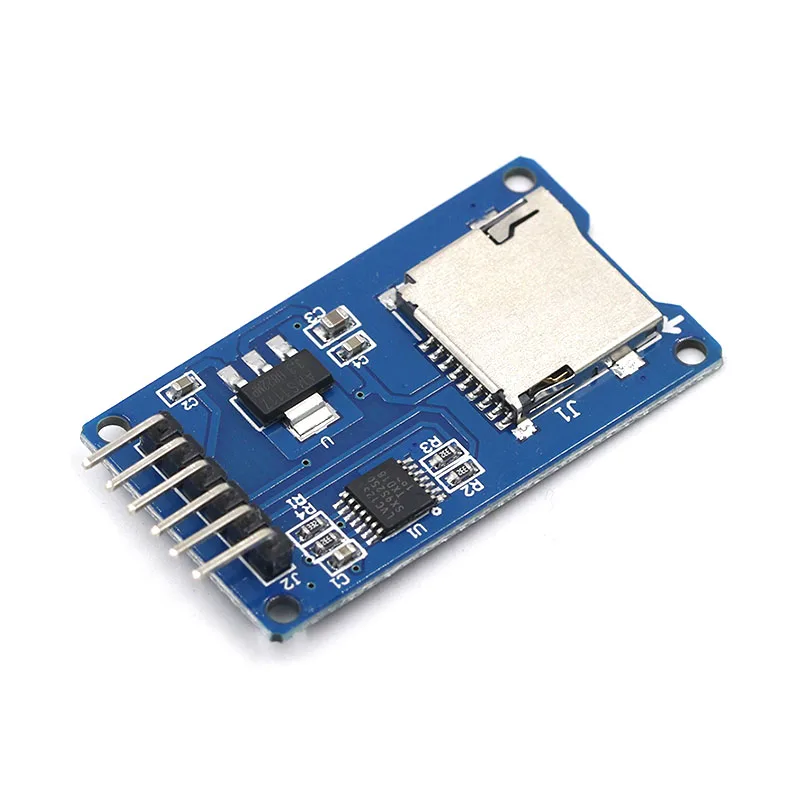

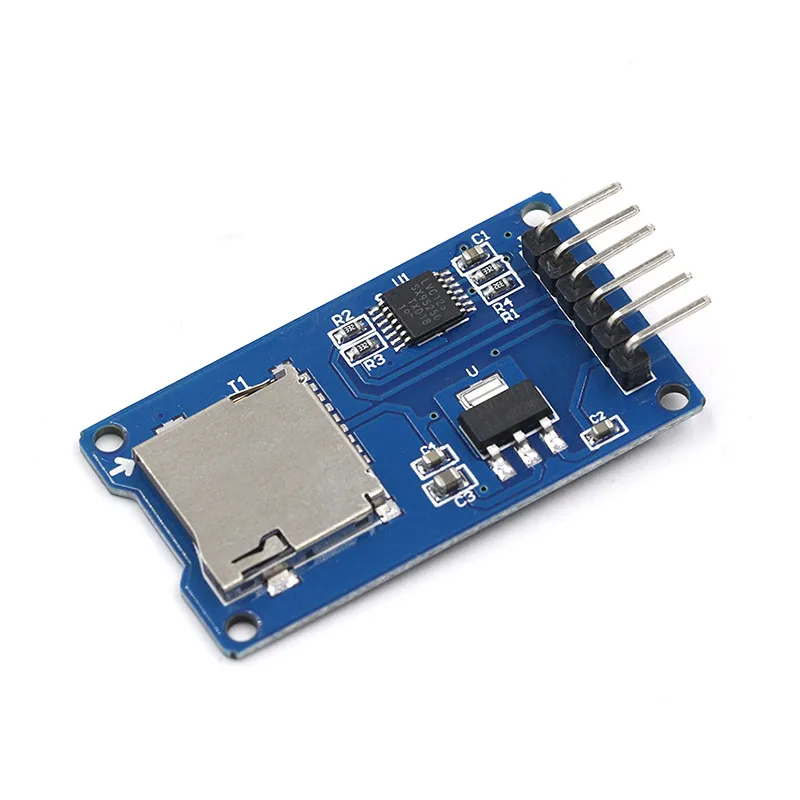

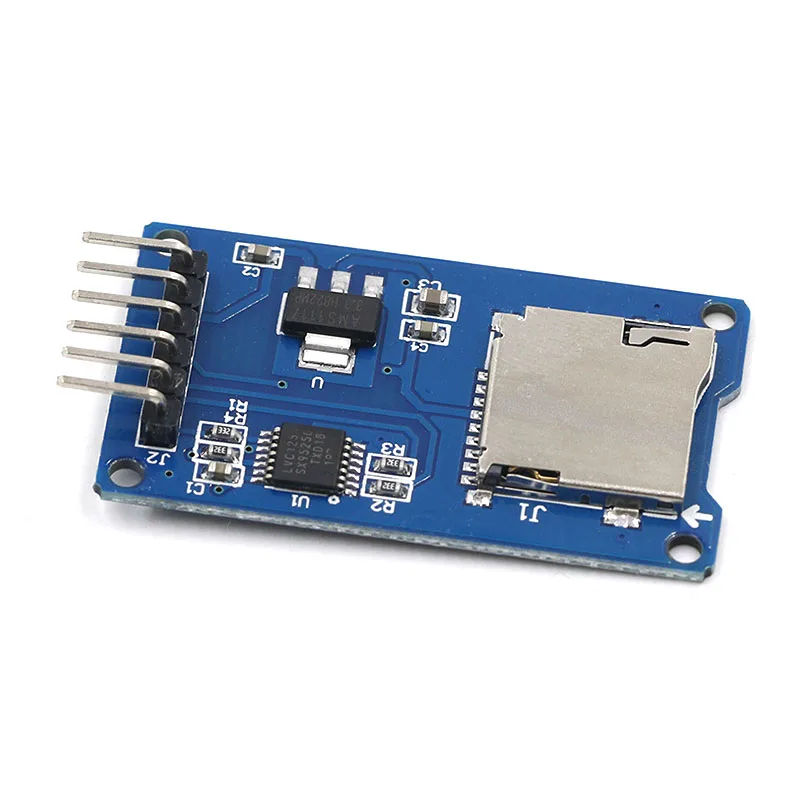

Плата расширения для хранения Micro SD карта памяти TF защитный модуль SPI Arduino

Плата расширения для хранения Micro SD карта памяти TF защитный модуль SPI Arduino

Модуль (адаптер карты MicroSD)-это модуль считывателя карт Micro SD, через файловую систему и Драйвер интерфейса SPI, MCU для завершения работы с файловой системой для чтения и записи карт MicroSD. Используйте rs можно напрямую использовать IDE поставляется с sd-картой для завершения инициализации и записи карт библиотеки

Характеристики модуля следующие:

1.Поддержка карт Micro SD, Micro SDHC (высокоскоростная карта)

2 уровня конверсии платы, которая интерфейсов уровня для 5 В или 3,3 В

3 блок питания 4,5 V ~ 5,5 V, 3,3 V регулятор напряжения платы

4 Стандартный интерфейс связи SPI интерфейс

5,4 м2 позиционирование винтов отверстия для легкой установки

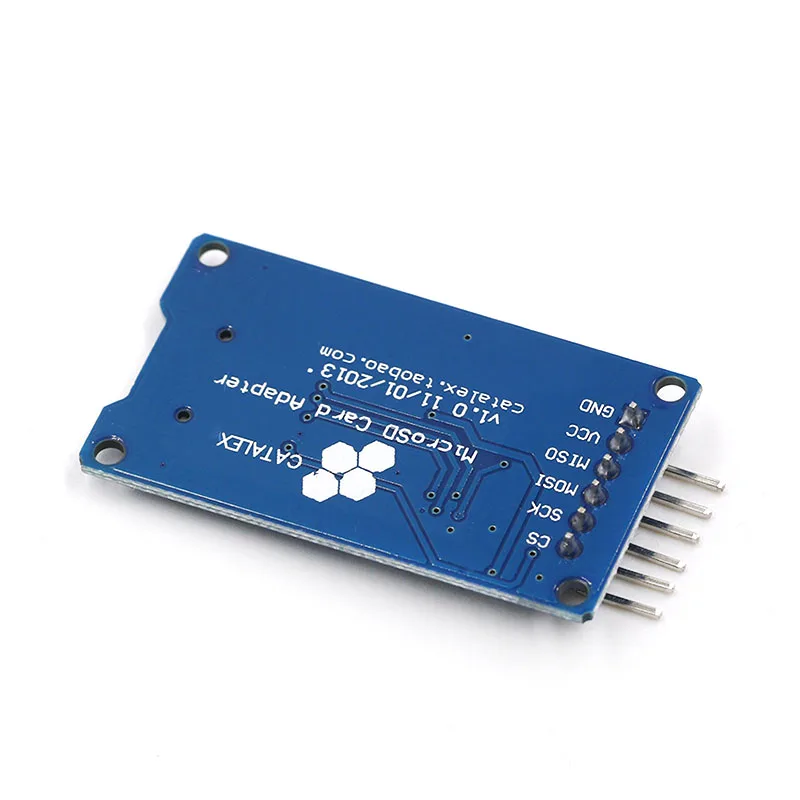

Интерфейс управления: в общей сложности шесть контактов (GND, VCC, MISO, MOSI, SCK, CS), GND на землю, VCC-это блок питания, MISO, MOSI, SCK-шина SPI, CS-это чип выбора сигнала;

Схема регулятора напряжения 3,3 В: выход регулятора LDO-чип преобразователя уровня 3,3 В, карта Micro SD;

Схема преобразования уровня: карта Micro SD в направлении сигнала преобразуется в 3,3 В, интерфейсы карт MicroSD для контроля направления сигнала MISO также преобразуются в 3,3 В, общий AVR микроконтроллер системы может считывать сигнал;

Разъем Micro SD карты: самобомба колода, легкая Вставка карты.

Отверстия для позиционирования: диаметр отверстия винтов 4 М2 составляет 2,2 мм, позиционирование модуля легко устанавливается, для достижения межмодульной комбинации;
