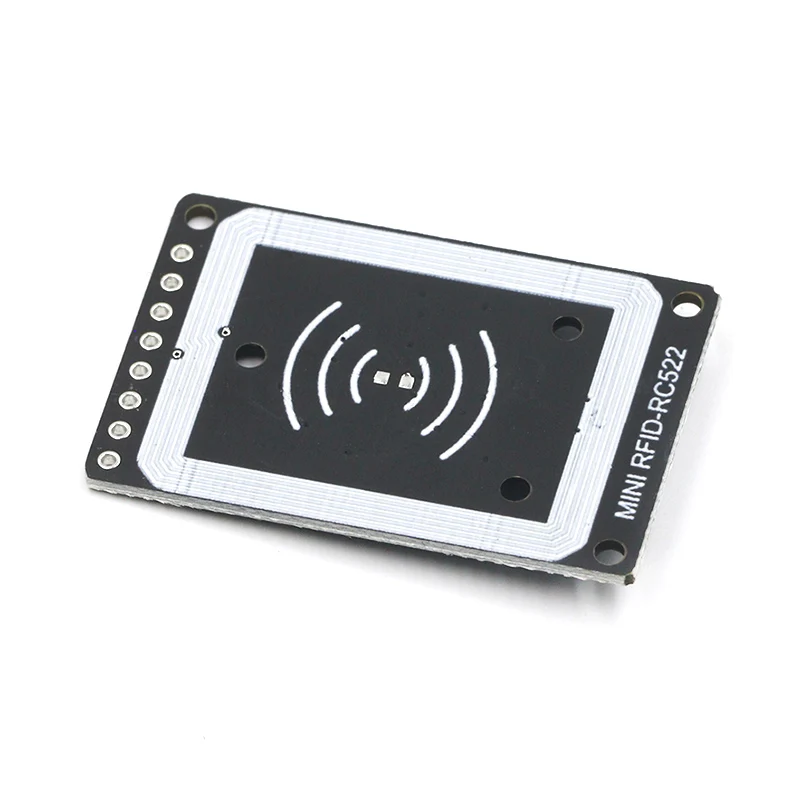

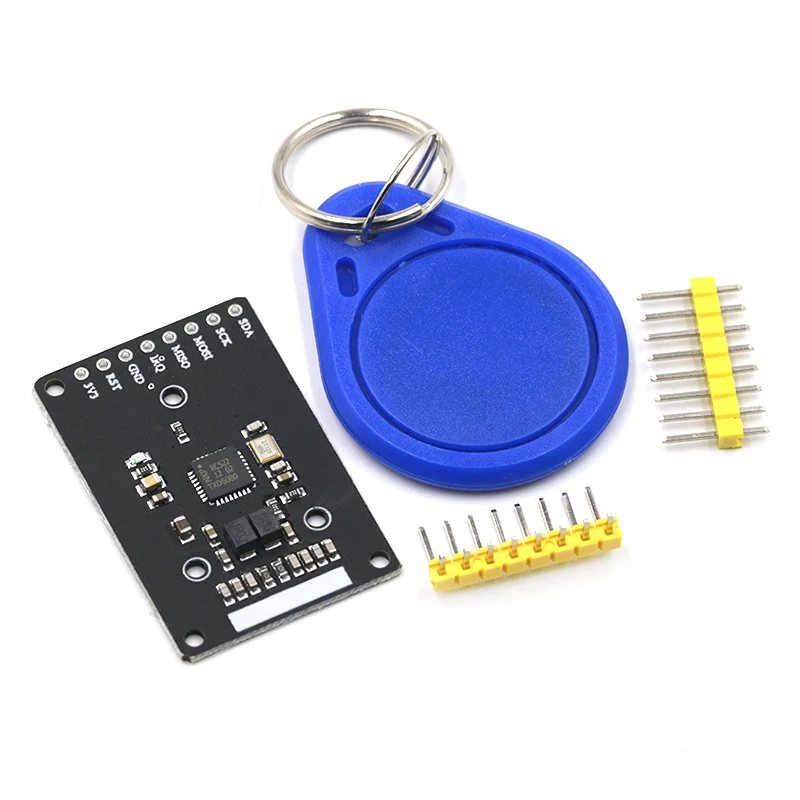

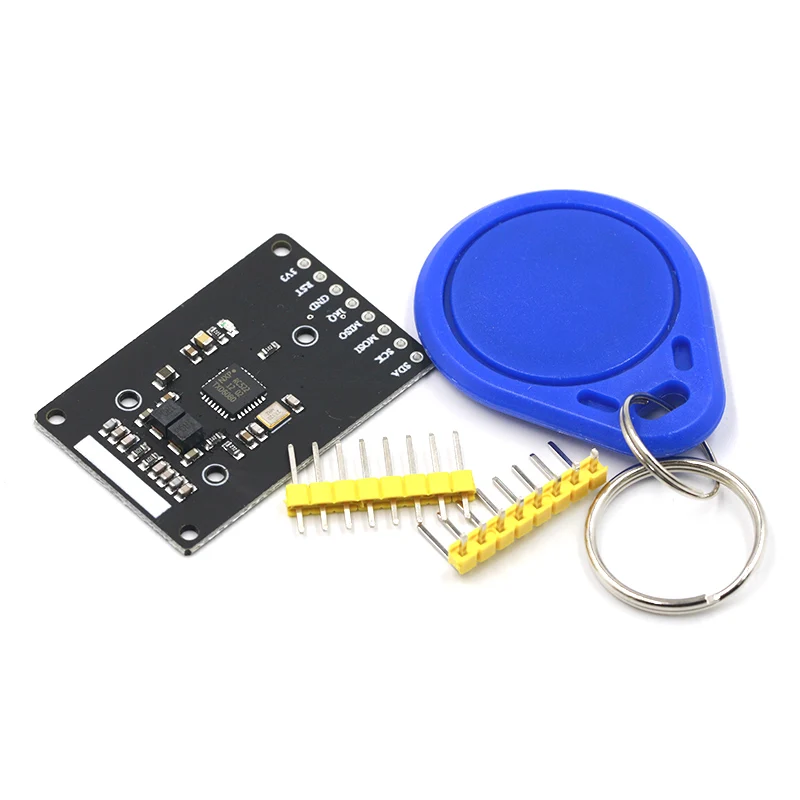

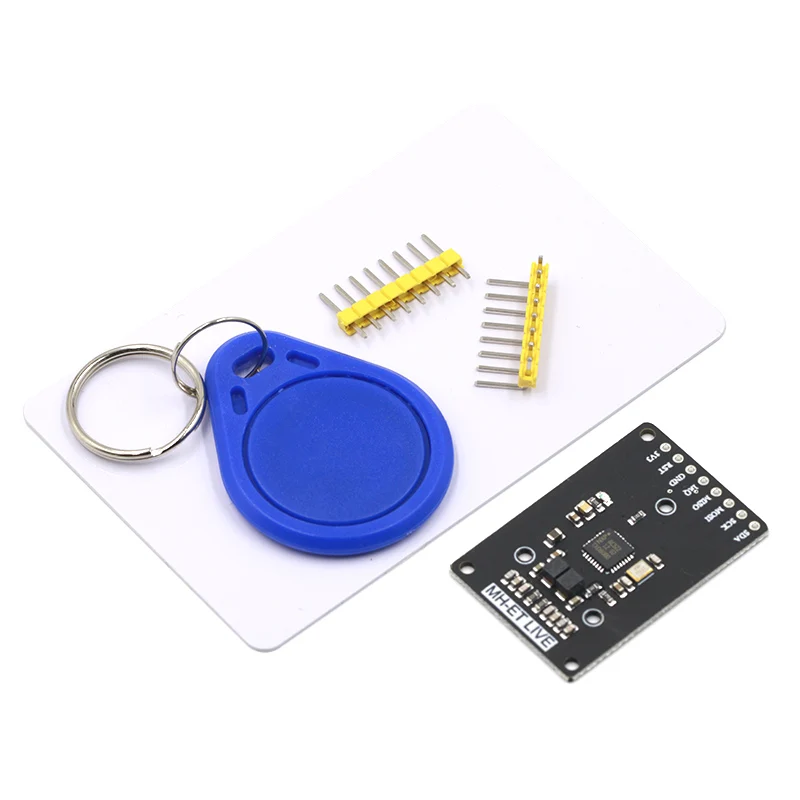

Мини RFID модуль RC522 наборы S50 13 56 МГц 6 см с тегами SPI записи и чтения для arduino uno

Мини RFID модуль RC522 наборы S50 13 56 МГц 6 см с тегами SPI записи и чтения для arduino uno

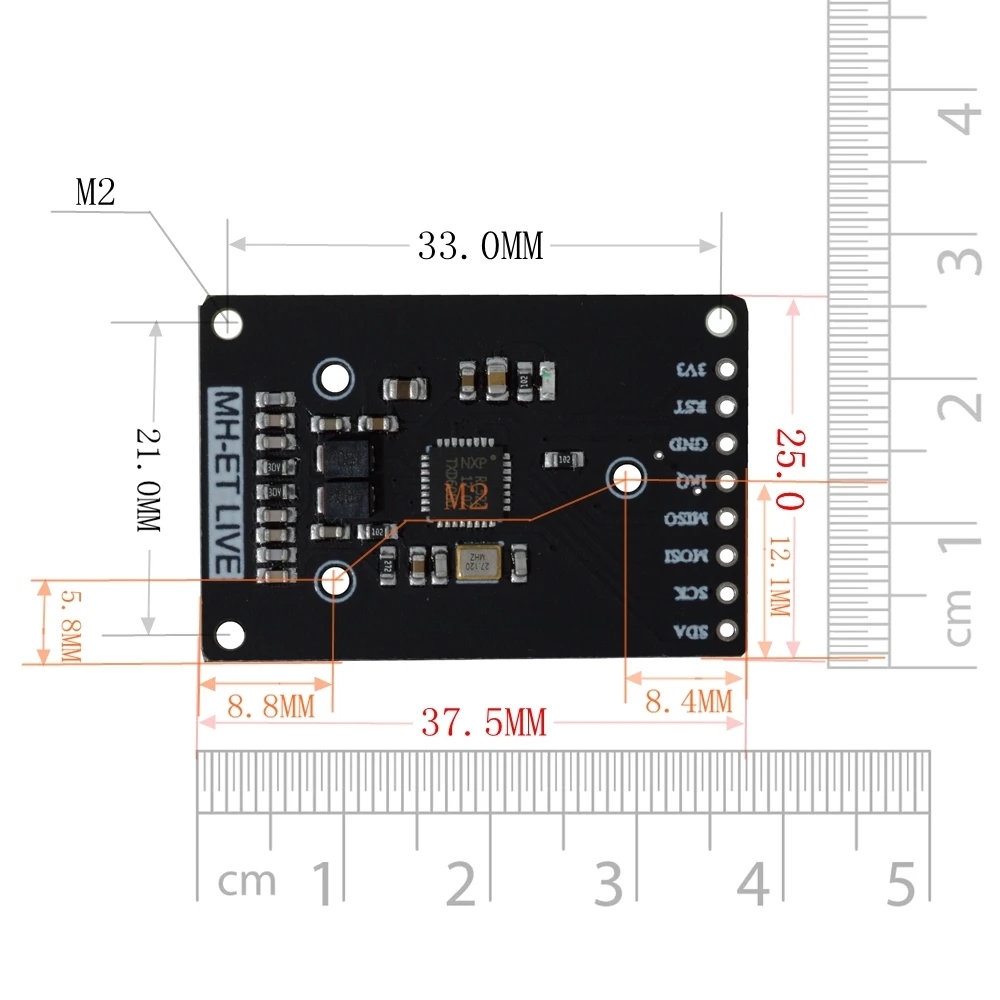

RC522 Мини Размеры

[Ознакомление с электрическими параметрами]

Рабочий ток: 13-26 мА/постоянный ток 3,3 В холостой ток: 10-13 мА/постоянный ток 3,3 В Ток сна: <80uA пиковый ток: <30 мА Рабочая частота: 13,56 МГц Поддерживаемые типы карт: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire характеристики продукта: Размер: 37,5 мм × 33 мм Рабочая температура окружающей среды: -20-80 градусов Цельсия Температура хранения окружающей среды:-40-85 градусов Цельсия Относительная влажность: 5%-95% относительная влажность

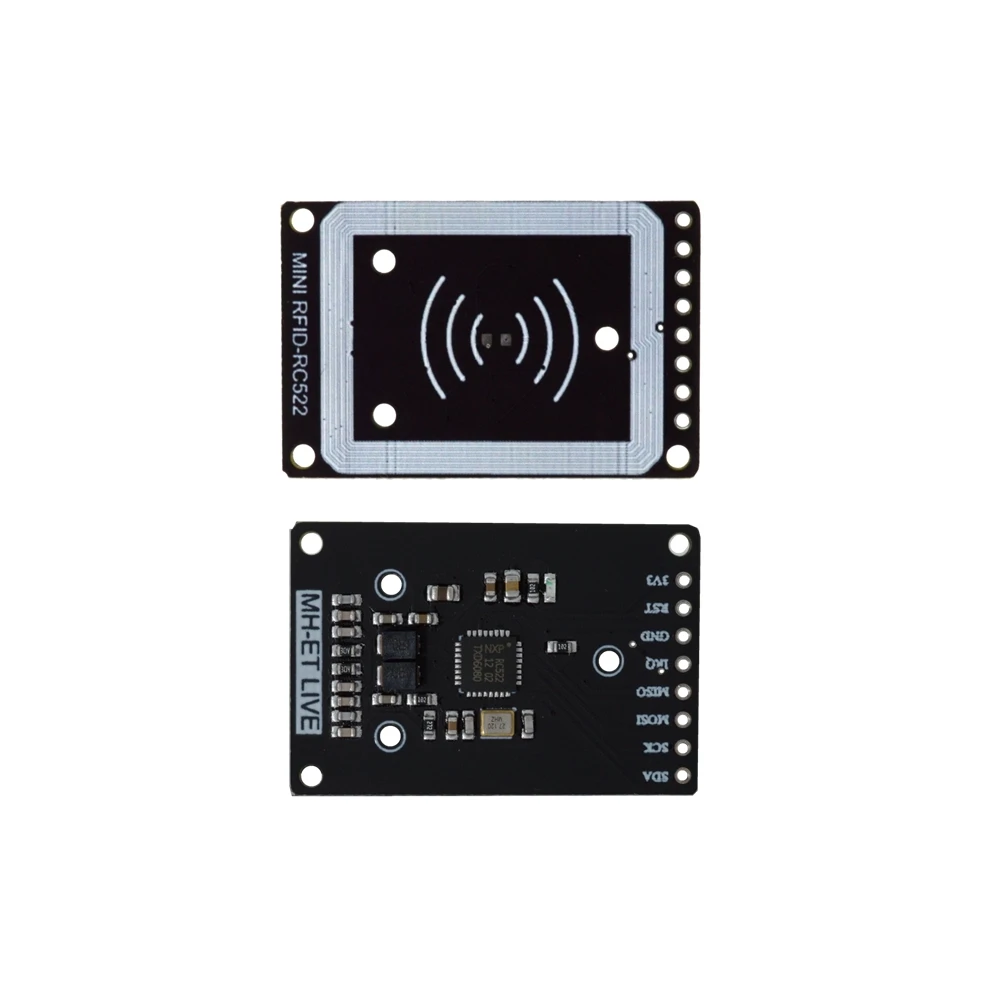

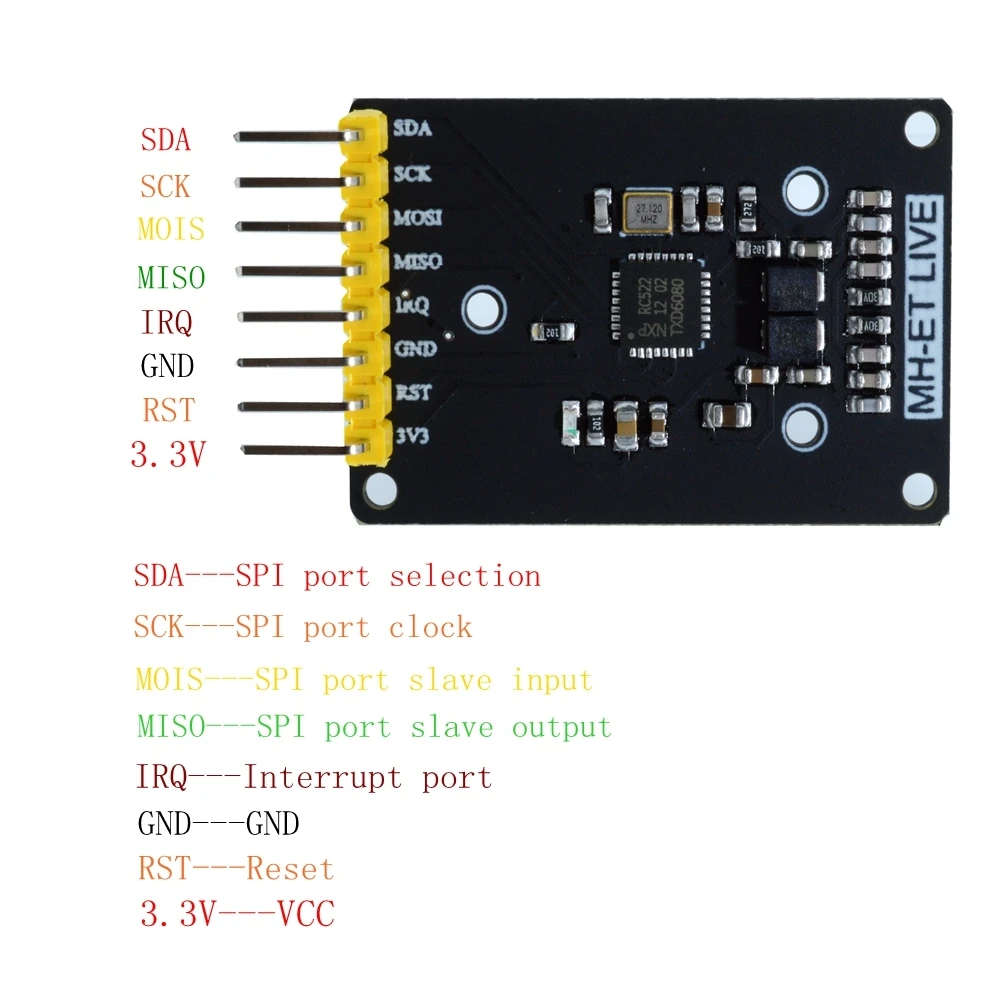

RC522 мини Интерфейс высокой четкости

Опишите подробности о торговой точке выше, привлекая и предоставляя доверие вашим потенциальным пользователям.

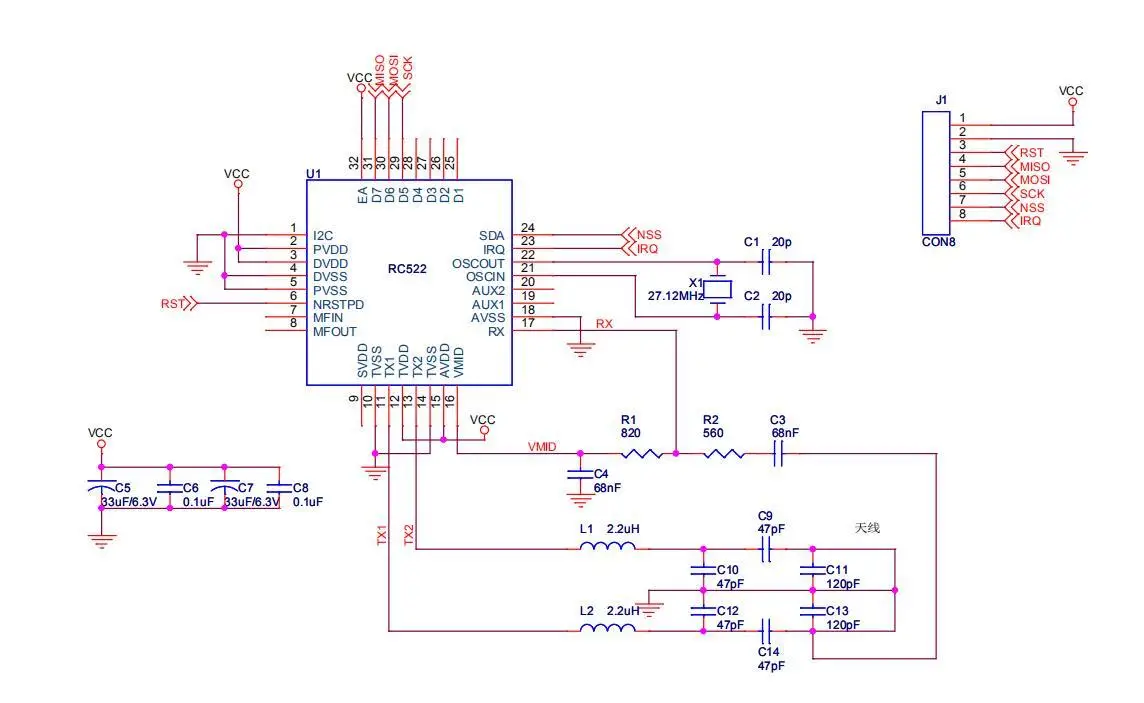

RC522 мини схема

[Введение в чип RC522]

MF RC522-чип с высокой интеграцией карт чтения/записи, используемый в бесконтактной связи 13,56 МГц. Это низковольтный, недорогой, малогабаритный Бесконтактный чип для чтения карт, предложенный NXP для «трехнастольных» приложений. Это хороший выбор для разработки умных измерителей и портативных устройств. MF RC522 использует передовые концепции модуляции и демодуляции и полностью интегрирует все типы пассивных бесконтактных методов и протоколов связи на 13,56 МГц. Поддерживает 14443A совместимые транспондерные сигналы. Цифровая часть обрабатывает рамки ISO14443A и обнаружение ошибок. Кроме того, он поддерживает быстрый алгоритм шифрования крипто1 и проверяет серии продуктов MIFARE. MFRC522 поддерживает серии MIFARE более высокую скорость бесконтактной связи с двунаправленный скоростью передачи данных до 424 кбит/с. Как новый член семьи карт с высокой интеграцией 13,56 МГц для чтения и записи, MF RC522 имеет много сходств с MF RC500 и MF RC530, а также много функций и различий. Он использует режим SPI для связи с хостом, который помогает уменьшить проводку, уменьшить размер печатной платы и снизить стоимость.

[Введение в Модуль RFID]

Модуль MF522-MINI использует оригинальный чип RC522 для разработки схемы считывания карт. Модуль работает на частоте 13,56 МГц и соответствует стандарту ISO14443A. Он может поддерживать Mifare1 S50, Mifare1 S70, светильник Mifare, светильник Mifare Ultra и Mifare Pro. Подходит для пользователей передовых приложений, таких как разработка устройства и разработка карт-ридера, а также пользователей, которым необходимо проектировать/производить РЧ-карты терминалов. Этот модуль может быть непосредственно загружен в различные формы для чтения. Модуль принимает напряжение 3,3 В, и может напрямую подключаться к любой процессорной плате пользователя через несколько простых линий интерфейса SPI, который может обеспечить стабильную и надежную работу модуля и дальнее расстояние чтения; модуль прост в использовании, высоконадежный и небольшой по размеру. Такие функции, как Помощь клиентам легко и быстро применять бесконтактные карты к системе.
