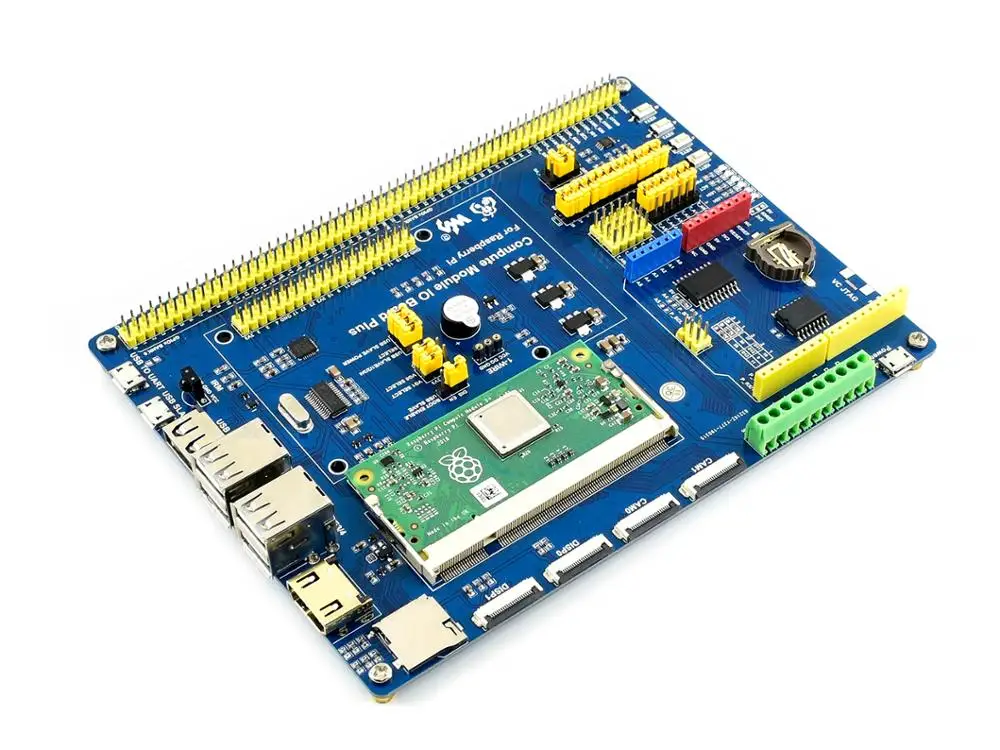

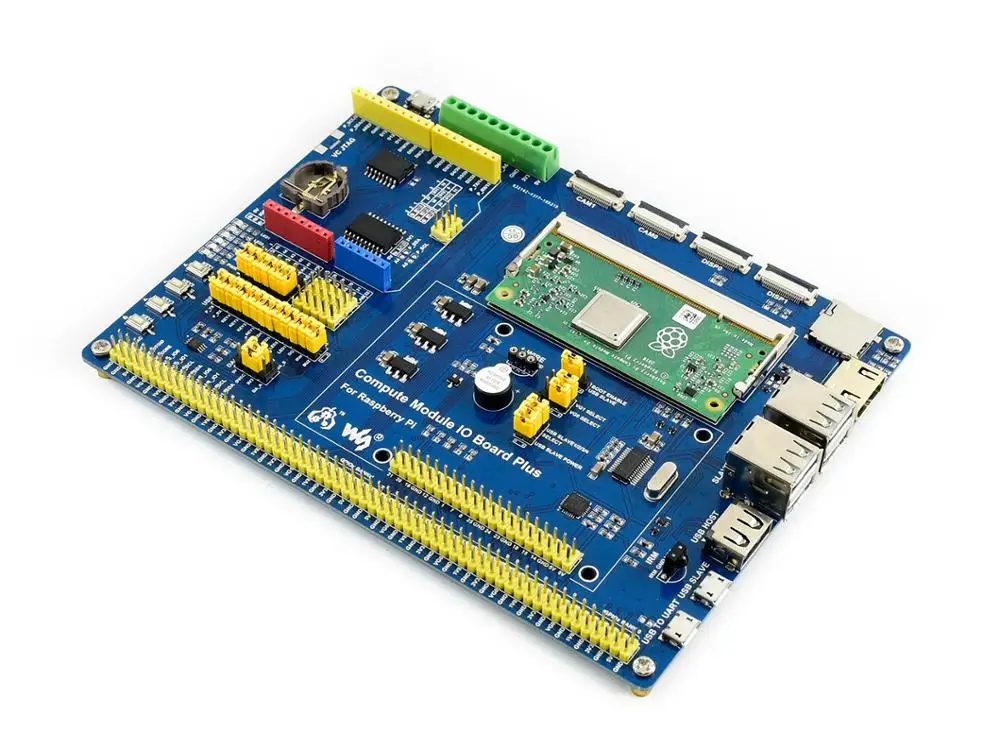

Raspberry Pi компьютерный модуль 3 +/16 ГБ макетный Комплект Тип B см3 + плата ввода-вывода

Raspberry Pi Compute Module 3 +/16 Гб комплект разработки Тип B, CM3 + IO Плата, HDMI LCD, DS18B20, ИК-пульт дистанционного управления Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 +, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3 +, уменьшая цикл разработки.

Ключевые детали в этом вычислительном модуле 3 + комплект разработки включает в себя:

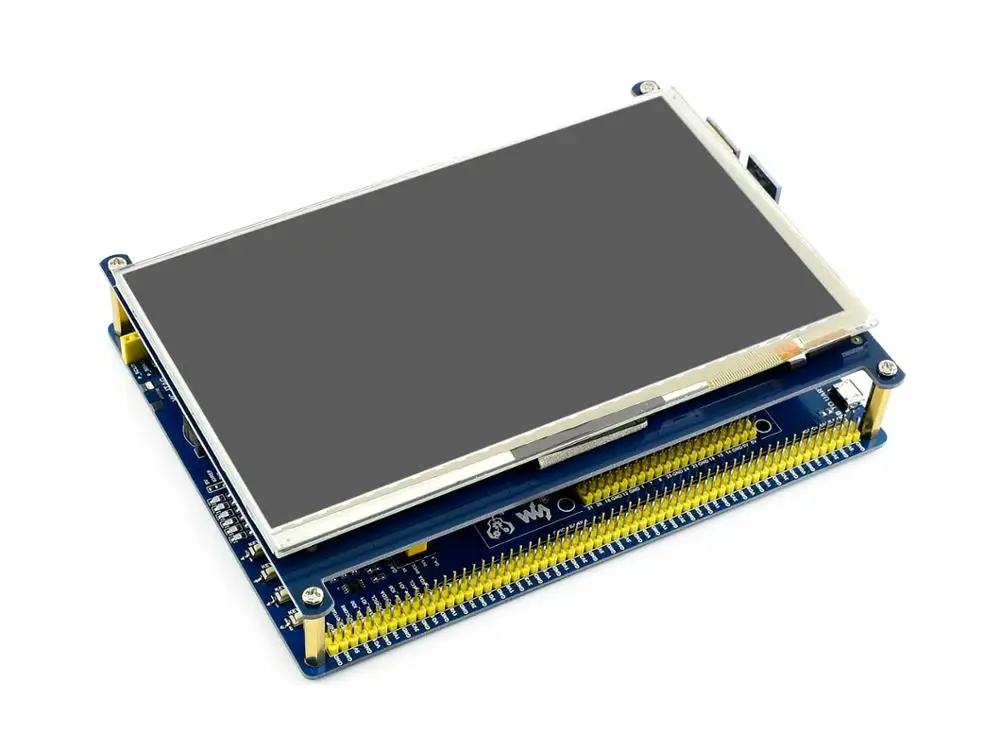

Вычислительный модуль 3 +/16 ГБ:Raspberry Pi 3 Model B + промышленная версия, Pi в гибком форм-факторе, с 16GB eMMC Flash Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3 +, таких как USB, HDMI, как обычный Pi, чтобы помочь оценить 7 дюймов HDMI ЖК-дисплей (C):Сенсорный ЖК-экран с высоким разрешением обеспечивает простой способ достижения взаимодействия между человеком и машиной CM3 + Особенности B Broadcom BCM2837B0 Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,2 ГГц 1 ГБ Оперативная память Флэш-памяти eMMC CM3 +/Lite: Нет, но привносит интерфейс sd-карты к контактам модуля, чтобы пользователь мог подключить его к eMMC или sd-карте См3 +/8 ГБ: 8 Гб См3 +/16 ГБ: 16 Гб См3 +/32 ГБПамять: 32GB 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты) 48 x GPIO 2 x I2C 2 x SPI 2 x UART 2 x SD/SDIO(1x SD был использован для eMMC Flash на не-Lite вариантах) 1 х HDMI 1.3a 1 хост USB2/OTG 1 x DPI (Параллельный RGB дисплей) 1 x NAND(SMI) 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) По сравнению с CM1, CM3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft) 7 дюймов HDMI ЖК-дисплей (C) Особенности 7 дюймов IPS экран, 1024x600 разрешение аппаратного Емкостным сенсорным управлением Поддерживает популярные мини-компьютеры, такие как Raspberry Pi, BB Black, а также обычные настольные компьютеры Когда работает с Raspberry Pi, поддерживает Raspbian/Ubuntu/Kali/Retropie/WIN10 IOT, драйвер бесплатно При работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, пять точек касания, и драйвер бесплатно Подсветка может быть выключена для снижения энергопотребления Compute Module IO Board Plus характеристики Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-хаб позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Сенсор интерфейс 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Бортовой RTC, один из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

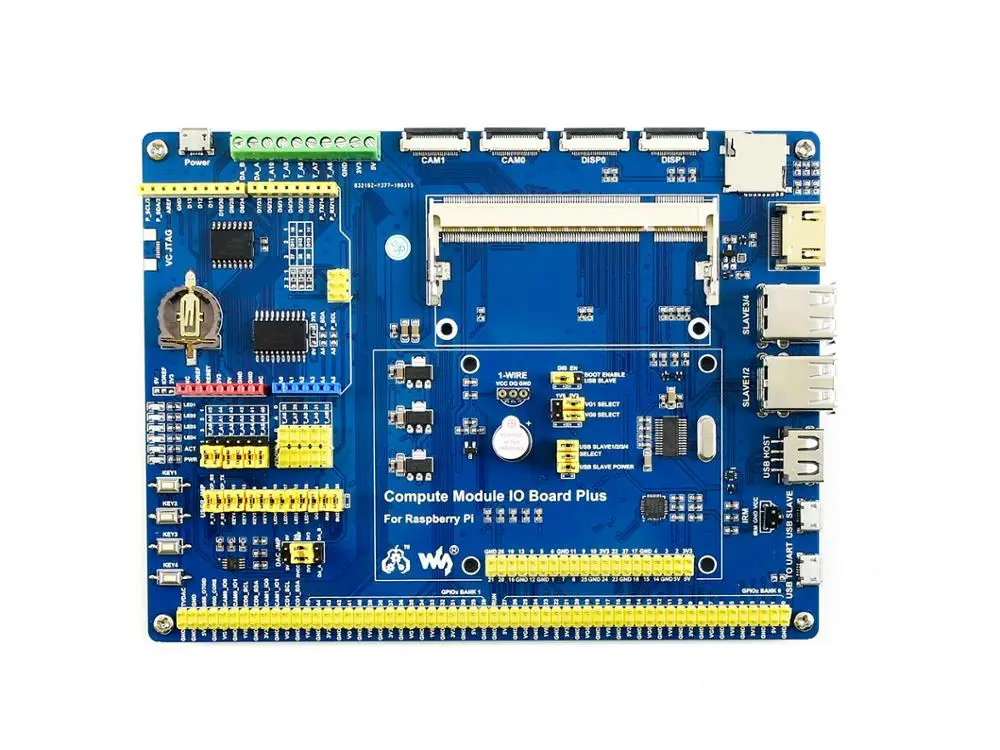

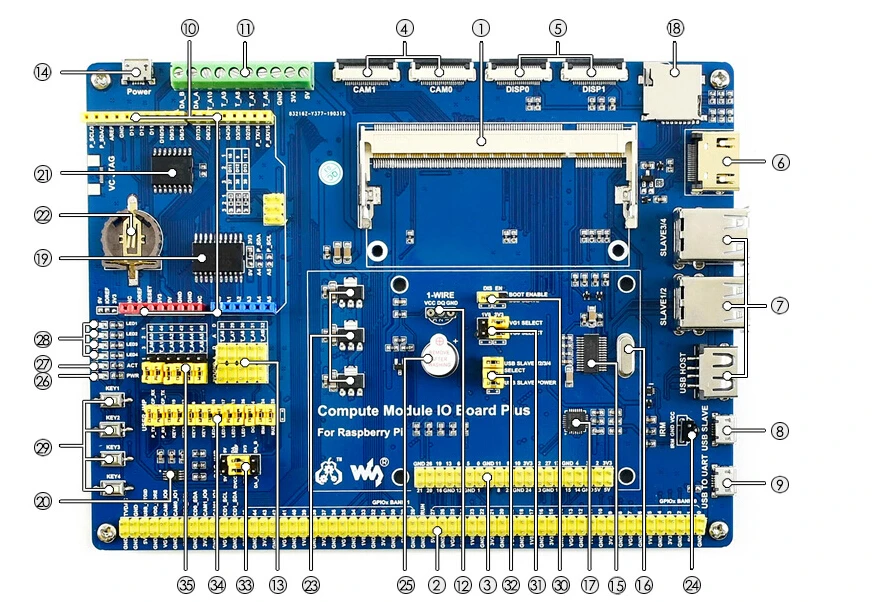

Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L) Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD HDMI порт USB порты:Для подключения USB устройств USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3/3 + Интерфейс USB в UART:Для последовательного отладки Arduino коллектора:Для подключения Arduino щиты AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Сенсор интерфейс Мощность порт:5V 2.5A FE1.1S:Usb-хаб чип 12 МГц с украшением в виде кристаллов CP2102:USB UART конвертер Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи Напряжение регулятор:3,3 V/2,5 V/1,8 V LFN0038K:ИК-приемник Зуммер Мощность индикатор Закон индикатор:Определение состояния карты Micro SD Пользователь светодиодов Ключи пользователя Выбор загрузки EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC VGx выбор мощности:Настройте уровень ввода/вывода Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом Arduino AD выбор Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход Гид по выбору

Предмет Описание продукта: Посылка в Посылка B Вычислительный модуль 3 + Raspberry Pi 3 см3 +, None/8 ГБ/16 ГБ/32 ГБ Опционально Опционально Компьютерный модуль IO Board Plus Compute Module IO Board V3 Совместимо и улучшенное решение √ √ 7 дюймов HDMI ЖК-дисплей (C) 7 дюймов HDMI высокого разрешения с сенсорным дисплеем √ DS18B20 Температура датчик √ √ ИК-пульта дистанционного управления Позволяет IR дистанционный пульт √ √ Адаптер питания 5V 3A Адаптер питания 5V 3A Micro-B USB выход √ √ Посылка содержание

Вес:0,686 кг

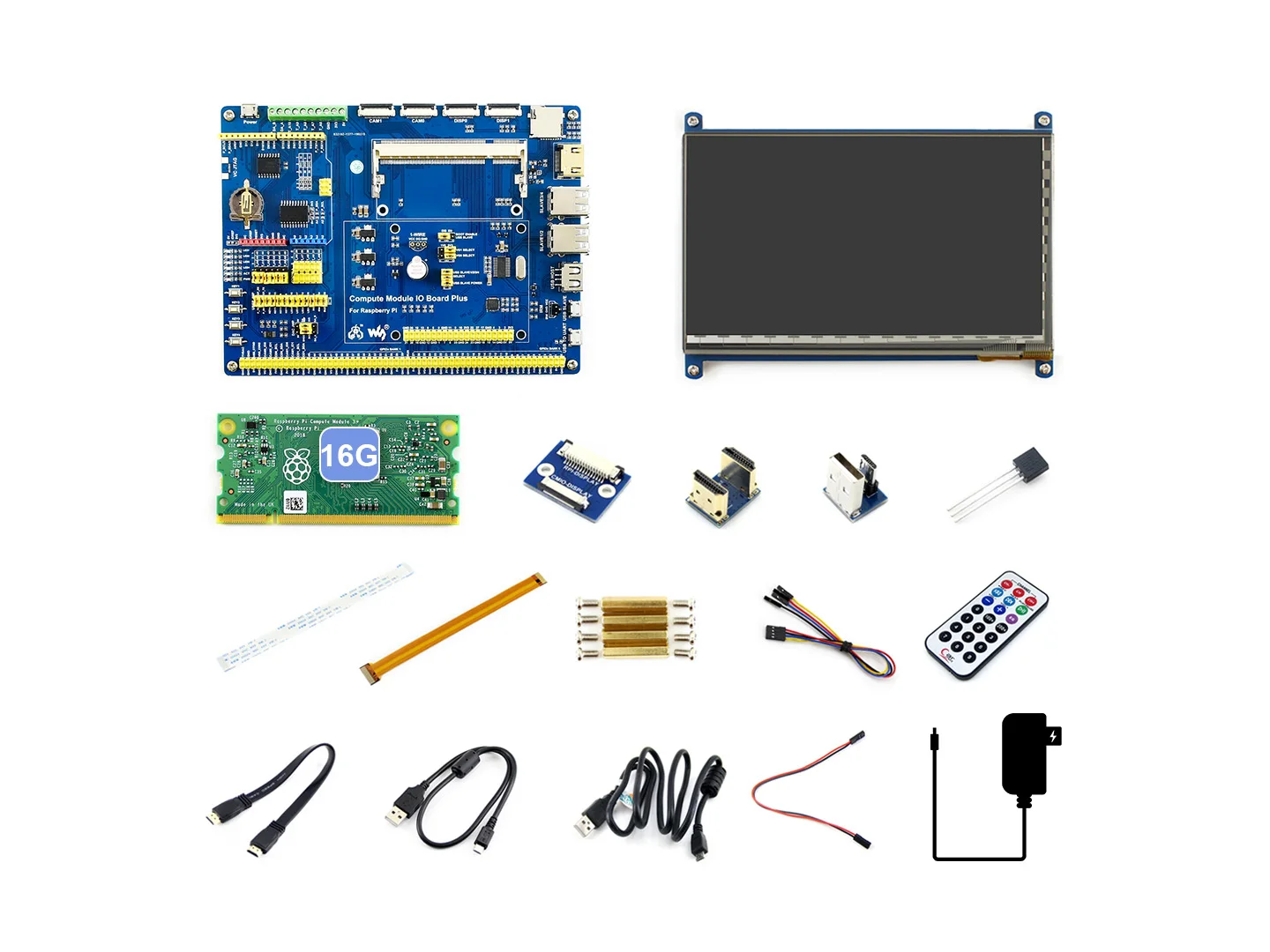

ВариантыВычислительный модуль 3 + x1 Вычислительный модуль IO Board Plus x1 7 дюймов HDMI ЖК-дисплей (C) x1 DS18B20 x1 ИК-пульта дистанционного управления x1 ЖК-дисплей адаптер x1 Кабель HDMI x1 HDMI адаптер x1 USB адаптер x1 Набор винтов RPi (4 шт.) x1 22PIN FFC x1 RPi Zero V1.3 Камера кабель 15 см x1 ВариантыМощность адаптер 5V/3A micro x1 Разъем USB типа A для кабеля micro B 35 см x1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный, чтобы отделить шпильки x2 Перемычка 2-контактный 2,54-шаг 200 мм x2 -1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
