Модуль разработки Raspberry Pi 3 +/8 ГБ тип A CM3 + IO Плата DS18B20 ИК пульт дистанционного

Компьютерный модуль Raspberry Pi 3 +, комплект разработки типа A, CM3 + IO Плата, DS18B20, ИК-пульт дистанционного управления Обзор

Поскольку Raspberry Pi Foundation выпустило компьютерный модуль 3 +, вы, возможно, искали его какое-то время, не знаете, как начать. Сейчас самое время для движения. Мы готовим вам этот набор для разработки, чтобы вы быстро оценили расчетный модуль 3 +, уменьшив цикл разработки.

Ключевые детали в этом компьютерном модуле 3 +, комплект разработки:

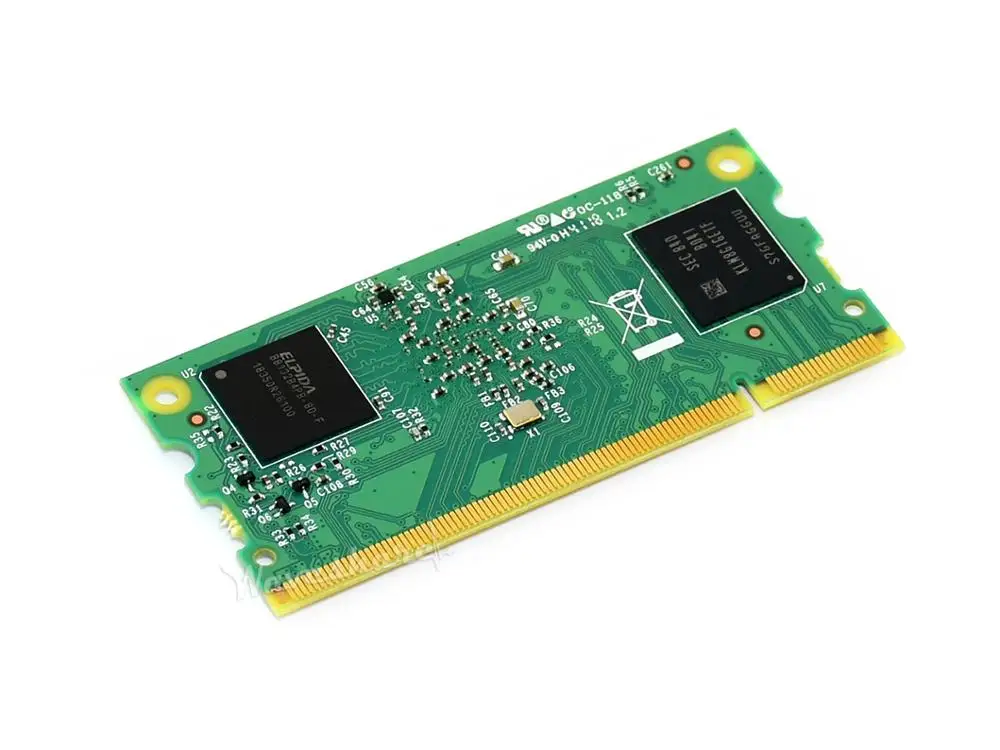

Компьютерный модуль 3 + (опционально):Raspberry Pi 3 Model B + промышленная версия, первоначальную Pi (проектную идею в гибкий форм-фактор, студийной съемки с изображением памяти на носителе eMMC варианты, вы также можете выбрать купить комплектом без вычислительный модуль Компьютерный модуль IO Board Plus:Расширьте типы интерфейсов от CM3 +, таких как USB, HDMI, так же, как и стандартный Pi, чтобы помочь оценить CM3 + Особенности Broadcom BCM2837B0 Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,2 ГГц 1 ГБ Оперативная память Флэш-памяти eMMC См3 +/Lite: Нет, но привносит интерфейс sd-карты в шпильки модуля, чтобы пользователь мог подключить его к eMMC или sd-карте См3 +/8 ГБ: 8 Гб См3 +/16 ГБ: 16 Гб См3 +/32 ГБПамять: 32GB 200-контактный разъем SODIMM (35U жесткий Позолоченный разъем I/O) 48 x GPIO 2 x I2C 2 x SPI 2 x UART 2 x SD/SDIO(1x SD используется для eMMC Flash на не облегченных вариантах) 1 х HDMI 1.3a 1 x USB2 HOST/OTG 1 x DPI (Параллельный RGB дисплей) 1 x NAND(SMI) 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) По сравнению с CM1, CM3 + поддерживает больше ОС, таких как Windows 10 (специальная версия для IOT от Microsoft) Модуль компьютерной платы IO Plus, особенности Совместим с компьютерным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO головные уборы, для соединения видов шапок Raspberry Pi Подключение Arduino, также поддерживает щит Arduino Интерфейс с 1 проводом, для подключения устройств с одной шиной, таких как DS18B20 4x клавиши, 4x светодиоды, 1 зуммер, для тестирования I/O Встроенный usb-хаб, позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт ДУ доступен Встроенный USB в UART, для последовательной фиксации Сенсор интерфейс 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Встроенный RTC, одна из наиболее распространенных и полезной функции Что есть в компьютерном модуле IO Board Plus

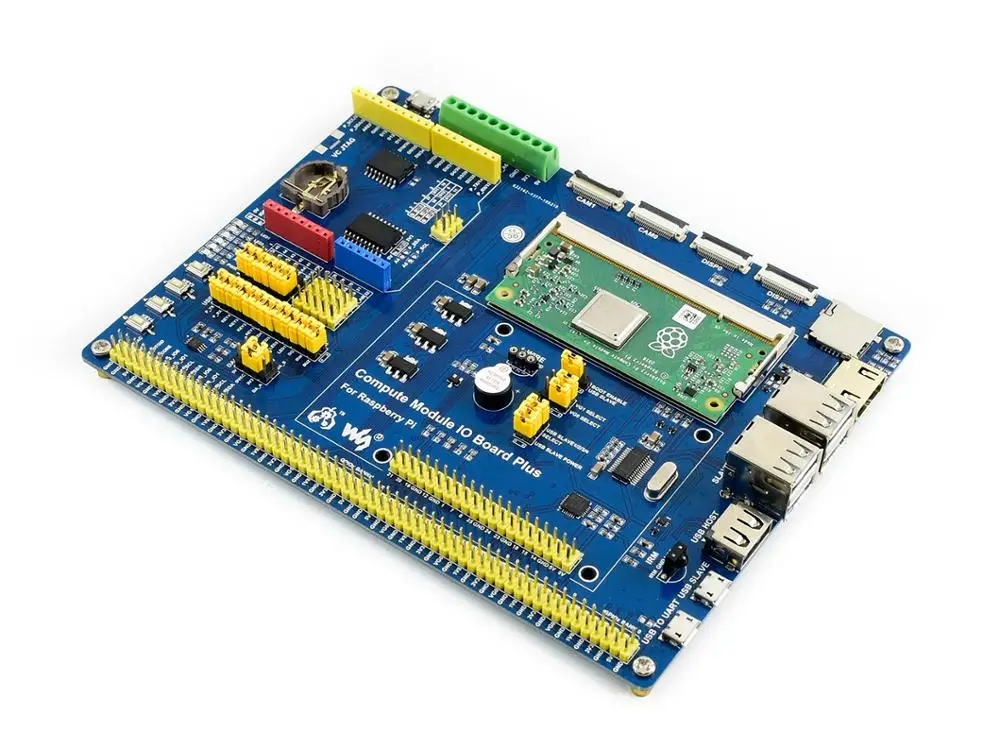

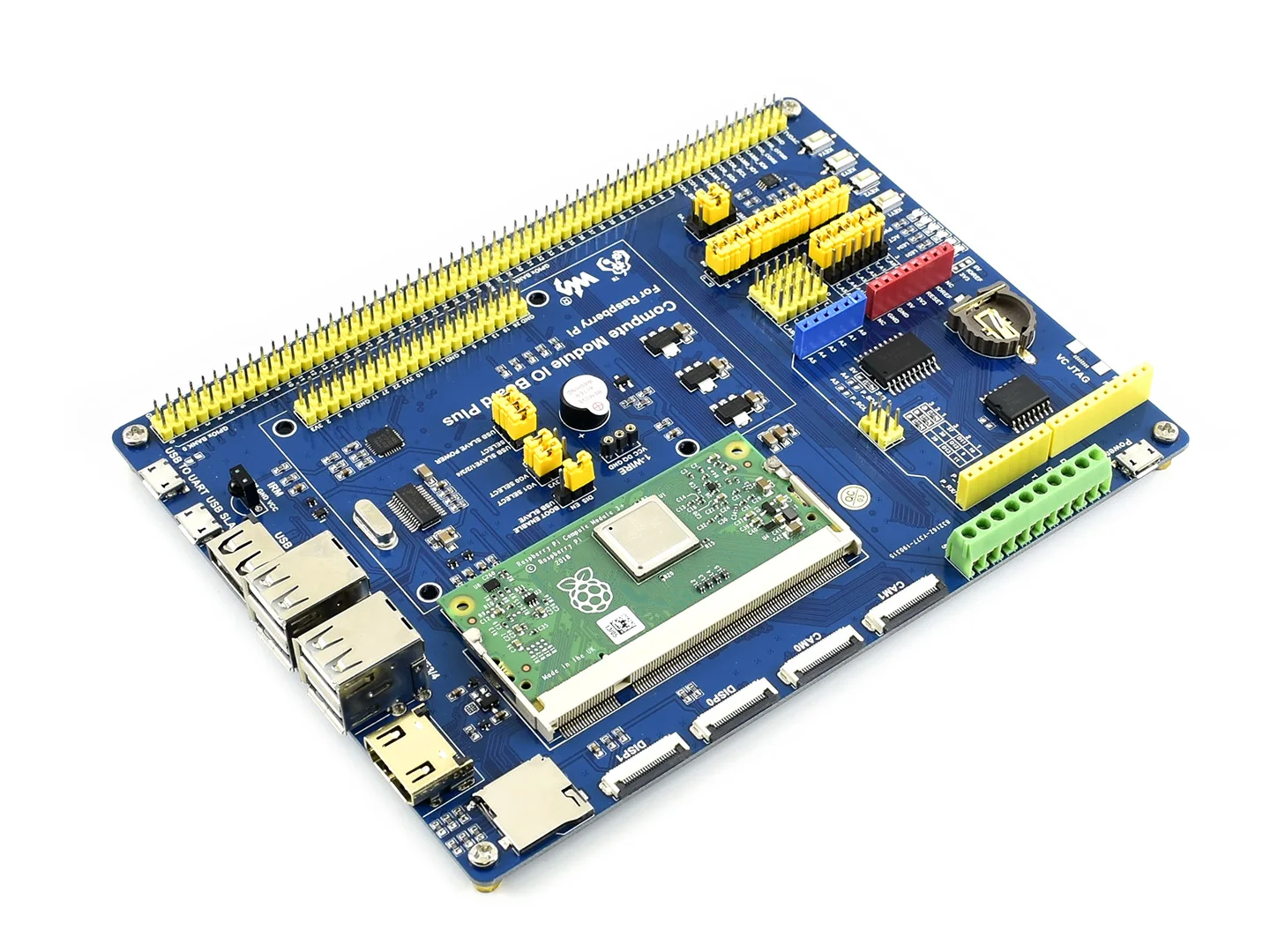

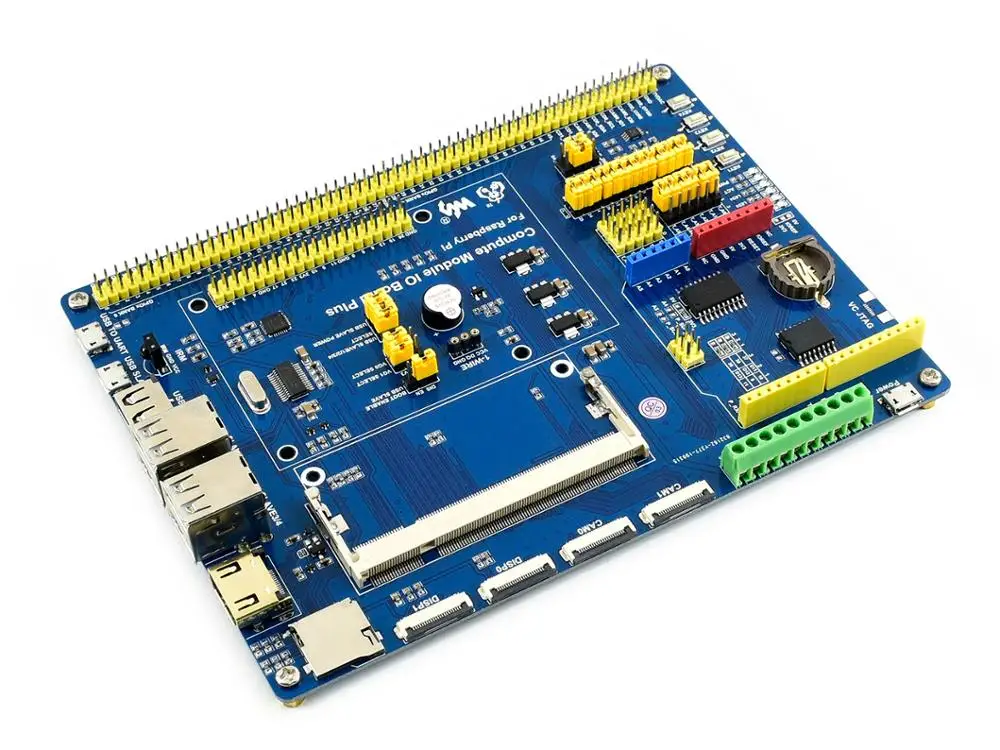

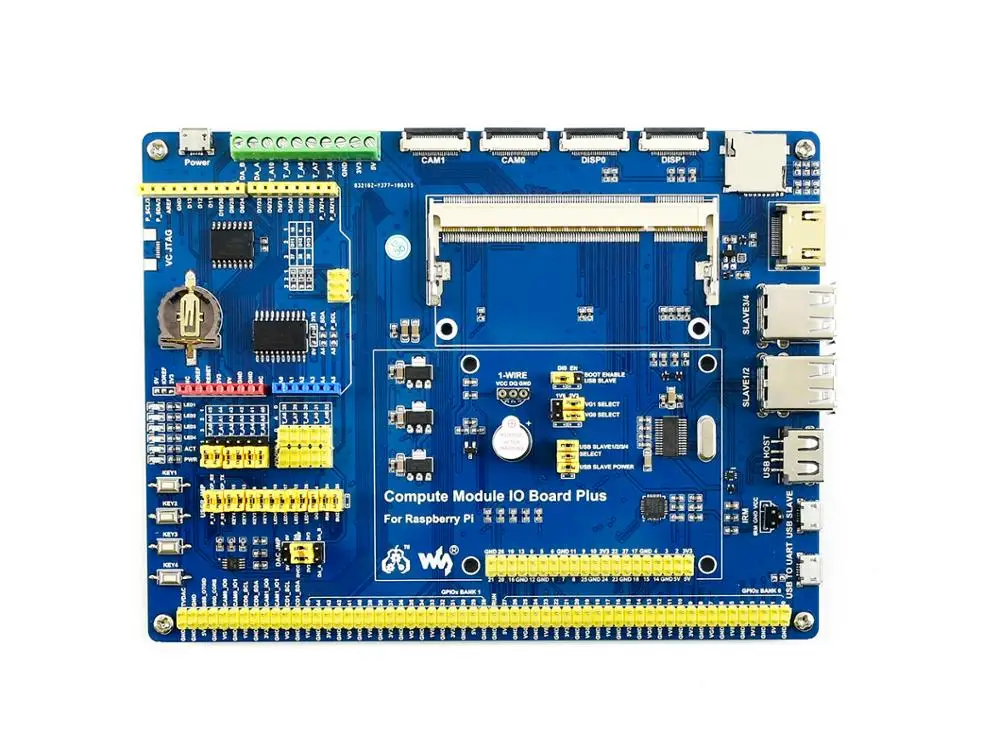

Интерфейс компьютерного модуля:Для подключения компьютерного модуля (см3/см3/см3/см3 +/см3 + л) Компьютерный модуль GPIO header:Пробой всех пин компьютерного модуля Raspberry Pi GPIO header:Для подключения шапок Raspberry Pi CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi DSI интерфейс:Порты для подключения Raspberry Pi LCD HDMI порт USB порты:Для подключения usb-устройств Интерфейс USB SLAVE:Позволяет сжечь изображение системы, чтобы создать модуль 3/3 + Интерфейс USB к UART:Для последовательного отладки Arduino коллектора:Для подключения щитков Arduino AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Сенсор интерфейс Мощность порт:5V 2.5A FE1.1S:Usb-хаб чип 12 МГц с украшением в виде кристаллов CP2102:Конвертер USB в UART Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить компьютерный модуль 3/3 + Lite вариант TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи Напряжение регулятор:3,3 V/2,5 V/1,8 V LFN0038K:ИК-приемник Зуммер Мощность индикатор Закон индикатор:Определение статуса карты Micro SD Пользователь светодиодов Ключи пользователя Выбор загрузки EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: компьютерный модуль будет загружен с sd-карты/eMMC Выбор мощности VGx:Определите уровень I/O Usb-хаб включить перемычку:Включение концентратора и выбор подчиненного питания USB ADC/DAC конфигурация:Config источник питания и справочное напряжение ADC/DAC Периферийная конфигурация:Настраивайте шпильки управления UART, клавиши пользователя, светодиоды пользователя, интерфейс 1 провода, ИК-приемник и зуммер Arduino AD выбор Подключение 1 и 2: Arduino A0-A5 как цифровой pin-код Подключение 2 и 3: Arduino, в качестве AD-входа, A0-A5



Посылка содержание

Вес:0,363 кг

ВариантыКомпьютерный модуль 3 + x1 Компьютерный модуль IO Board Plus x1 DS18B20 x1 ИК-пульт дистанционного управления x1 ЖК-дисплей адаптер x1 22PIN FFC x1 RPi Zero V1.3 Камера кабель 15 см x1 ВариантыАдаптер питания 5 В/3 А micro x1 Кабель с разъемом USB type-A на micro B, 120 см, x2 Перемычка 4-контактный, чтобы отделить шпильки x2 Перемычка 2-контактный 2,54-шаг 200 мм x2 -1 шт. 2 3 4 5 6 7 8 9 10 11 Гид по выбору



Предмет Описание продукта: Посылка в Посылка B Компьютерный модуль 3 + Raspberry Pi 3 см3 +, без/8 ГБ/16 ГБ/32 ГБ Опционально Опционально Компьютерный модуль IO Board Plus Compute Module IO Board V3, совместимое и улучшенное решение √ √ 7 дюймов HDMI ЖК-дисплей (C) 7 дюймов HDMI высокого разрешения с сенсорным дисплеем √ DS18B20 Температура датчик √ √ ИК-пульта дистанционного управления Позволяет ИК-пульт дистанционного управления √ √ Адаптер питания 5 в 3 А Адаптер питания 5 в 3 А Micro-B USB выход √ √
