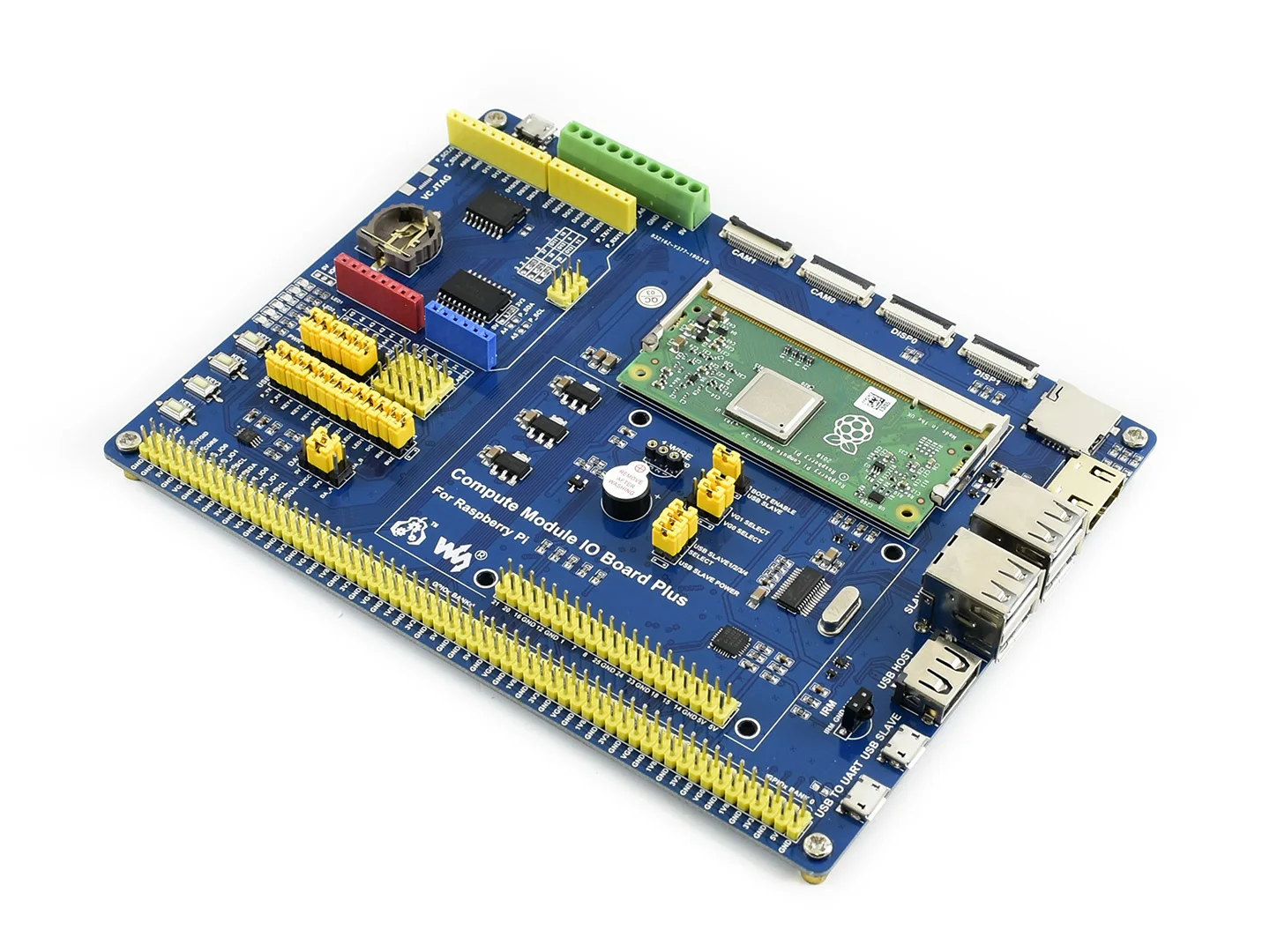

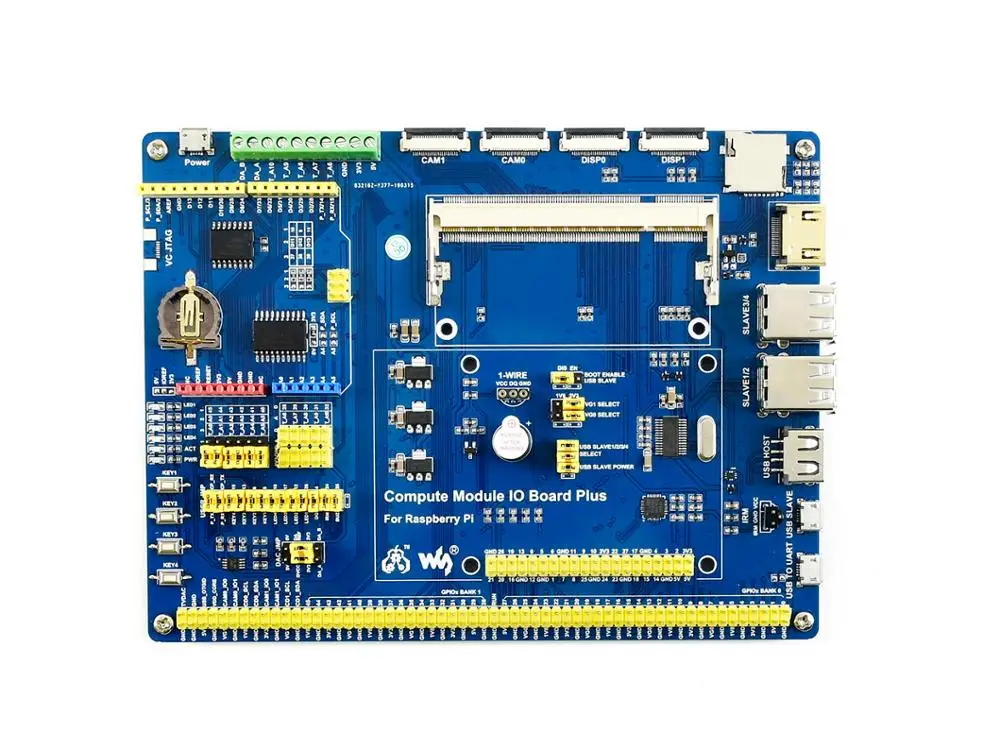

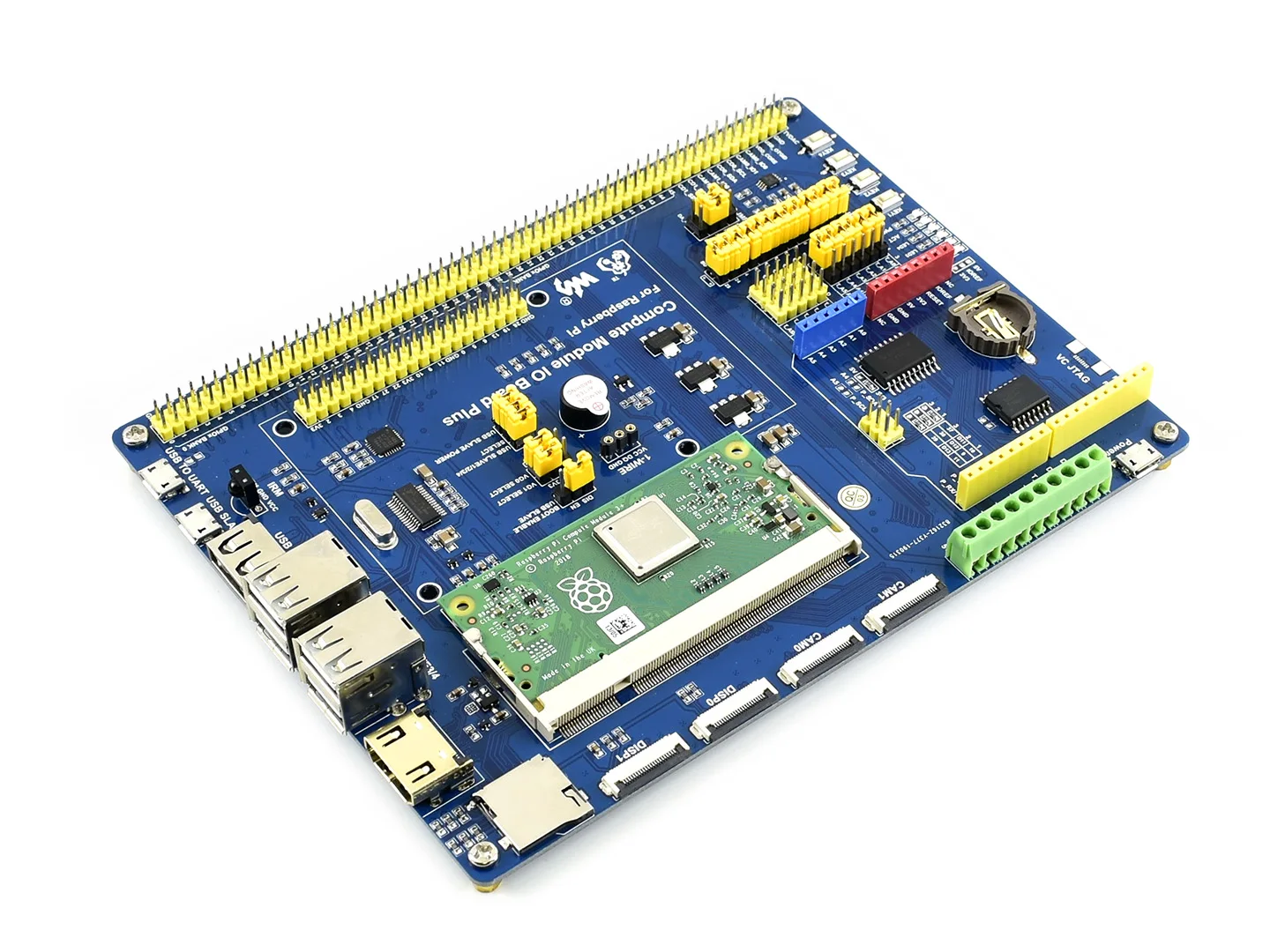

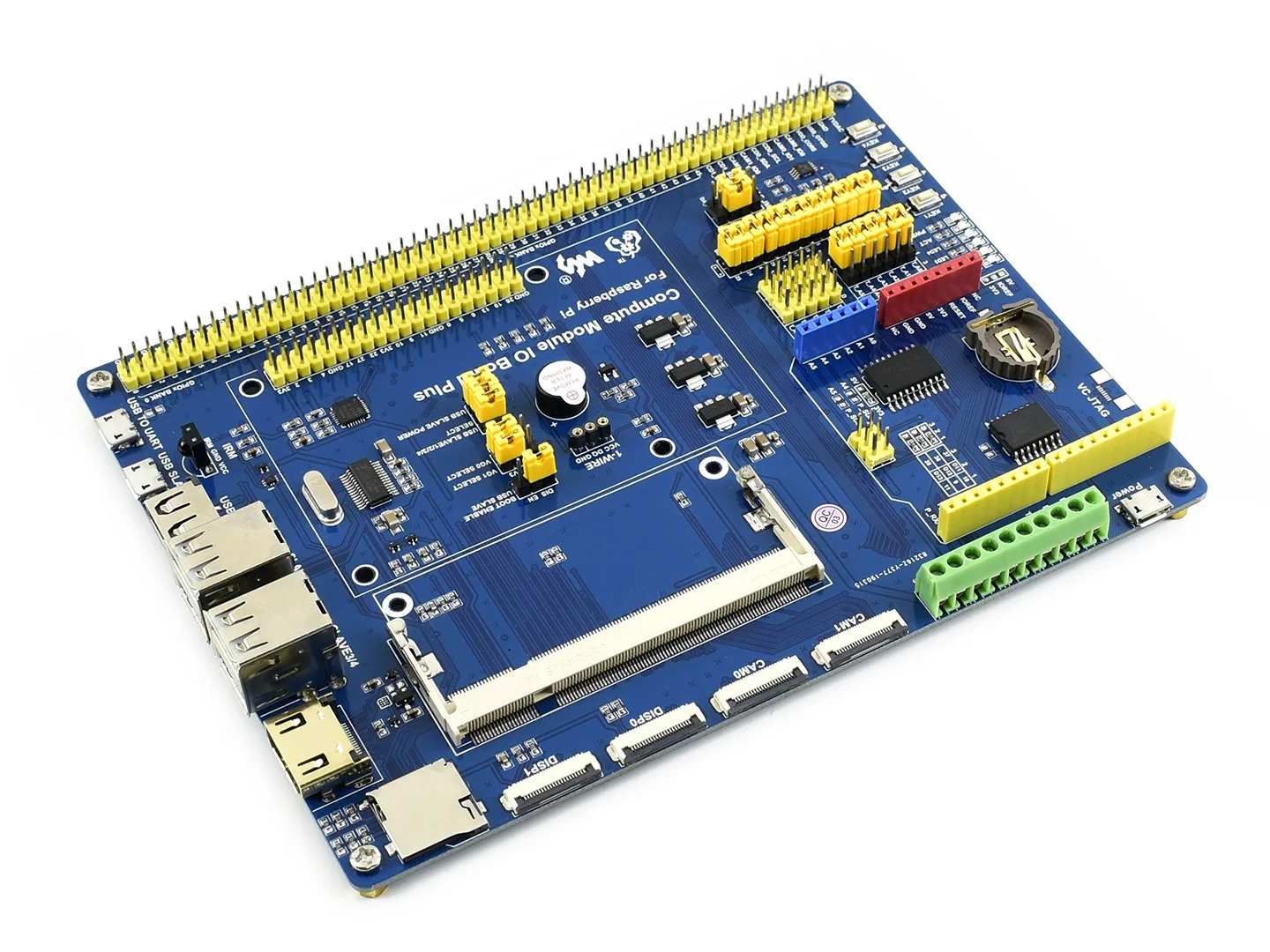

Raspberry Pi Compute Module 3 +/16 ГБ комплект разработки типа A CM3 + IO Плата DS18B20 ИК пульт

Описание

Raspberry Pi Compute Module 3 +/16 ГБ комплект разработки типа A, CM3 + IO Плата, DS18B20, ИК-пульт дистанционного управления Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 +, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3 +, уменьшая цикл разработки.

Ключевые детали в этом вычислительном модуле 3 + комплект разработки включает в себя:

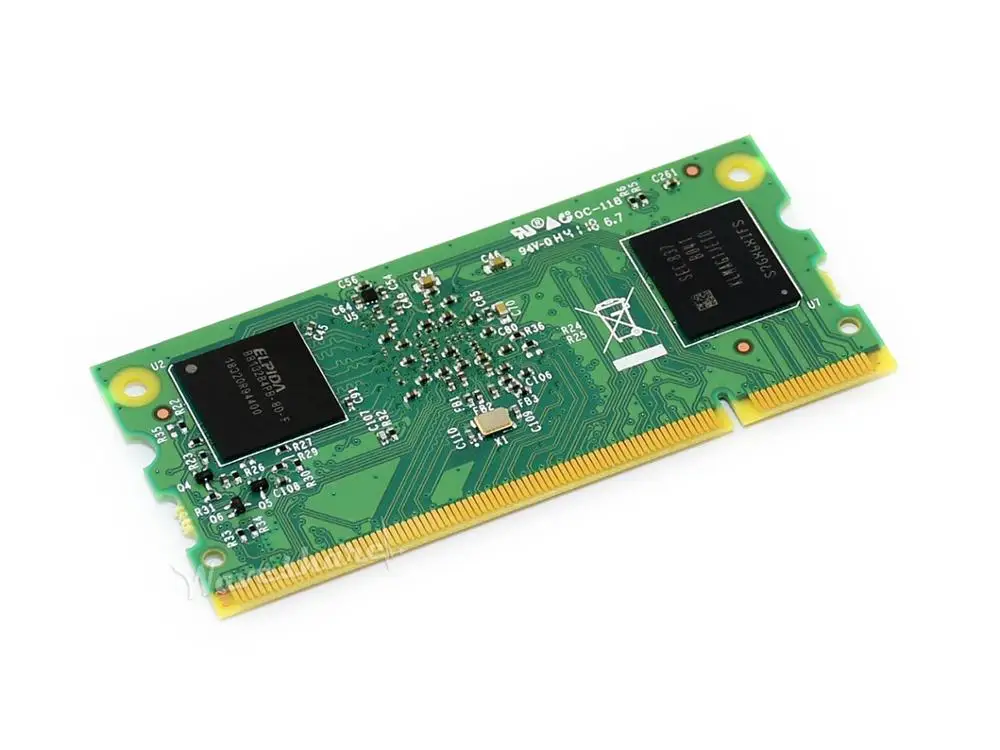

Вычислительный модуль 3 +/16 ГБ:Raspberry Pi 3 Model B + промышленная версия, Pi в гибком форм-факторе, с 16 GB eMMC Flash Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3 +, таких как USB, HDMI, как обычный Pi, чтобы помочь оценить См3 + характеристики Broadcom BCM2837B0 Cortex-A53 (ARMv8) 64-разрядный SoC @ 1.2ггц 1 Гб оперативной памяти Вспышка eMMC CM3 +/Lite: нет, но привносит интерфейс sd-карты к контактам модуля, чтобы пользователь мог подключить его к eMMC или sd-карте См3 +/8 ГБ: 8 Гб См3 +/16 ГБ: 16 Гб См3 +/32 ГБ: 32 ГБ 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты) 48 x GPIO 2 x I2C 2 x SPI 2 x UART 2 x SD/SDIO(1x SD был использован для eMMC Flash на не-Lite вариантах) 1 x HDMI 1.3a 1 хост USB2/OTG 1 x DPI (Параллельный RGB дисплей) 1 x NAND (SMI) 1 x 4-полосный CSI Интерфейс камеры (до 1 Гбит/с на полосу) 1 x 2-полосный CSI Интерфейс камеры (до 1 Гбит/с на полосу) 1 x 4-полосный интерфейс DSI (до 1 Гбит/с на полосу) 1 x 2-полосный интерфейс DSI (до 1 Гбит/с на полосу) По сравнению с CM1, CM3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft) Compute Module IO Board Plus характеристики Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс, для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-концентратор позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Интерфейс датчика 10-битный ADC, 38 KSPS, 11-канальный (6-канальный для интерфейса Arduino, 5-канальный для датчиков) 16-битный ЦАП, 2-канальный Бортовой RTC, один из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

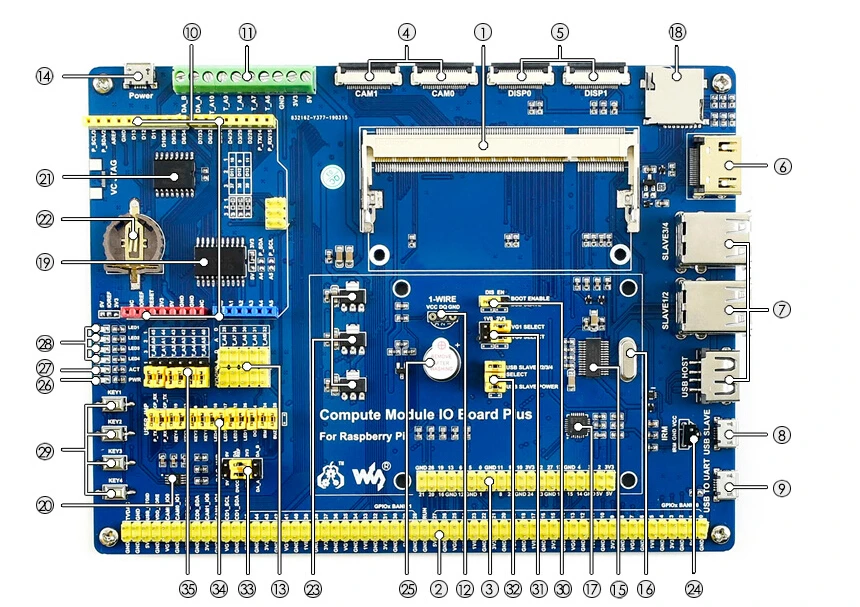

Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L) Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD Порт HDMI Usb-порты:Для подключения usb-устройств Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3/3 + Интерфейс USB в UART:Для последовательной отладки Заголовок Arduino:Для подключения щитов Arduino AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Интерфейс датчика Порт питания:5В 2.5A FE1.1S:Чип USB HUB Кристалл 12 МГц CP2102:Конвертер USB в UART Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант TLC1543:AD конвертер DAC8552:16-битный ЦАП, 2-канальный DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC держатель:Поддерживает батареи CR1220 Регулятор напряжения:3,3 В/2,5 В/1,8 В LFN0038K:ИК-приемник Зуммер Индикатор питания Индикатор действия:Определение состояния карты Micro SD Пользовательские светодиоды Ключи пользователя Выбор ботинок EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC Выбор мощности VGx:Настройте уровень ввода/вывода Usb-концентратор:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Настройте контрольные контакты UART, ключей пользователя, пользовательских светодиодов, 1-проводного интерфейса, ИК-приемника и зуммера Выбор объявлений Arduino Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход Руководство по выбору Товар Описание Упаковка А Упаковка в Вычислительный модуль 3 + Raspberry Pi 3 см3 +, None/8 ГБ/16 ГБ/32 ГБ Опционально Опционально Компьютерный модуль IO Board Plus Compute Module IO Board V3 Совместимо и улучшенное решение И radic; И radic; 7-дюймовый HDMI LCD (C) 7-дюймовый сенсорный дисплей с высоким разрешением HDMI И radic; DS18B20 Датчик температуры И radic; И radic; ИК-пульт дистанционного управления Позволяет ИК-пульт дистанционного управления И radic; И radic; Адаптер питания 5 V 3A Адаптер питания 5 V 3A Micro-B USB выход И radic; И radic;

Содержимое упаковки

Вес:0,382 кг

Вычислительный модуль Вычислительный модуль 3 + 16 Гб x1

Набор аксессуаров Вычислительный модуль IO Board Plus x1 DS18B20 x1 ИК-пульт дистанционного управления x1 ЖК-адаптер x1 22PIN FFC x1 Кабель камеры RPi Zero V1.3 15 см x1 Адаптер питания стандарта США 5В/3А micro x1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный к раздельным штифтам x2 Перемычка 2-контактный 2,54 Шаг 200 мм x2
