FS-485C RS232 к RS485 и RS422 конвертер. Мощность этого продукта непосредственно от последовательного порта RS232 без внешнего питания. Он использует специальный нулевой задержки автоматическую отправку и получение преобразования технику и Адаптивная скорость передачи техники. Plug-and-play, подходит для всех программного обеспечения. Эффективная цепь гарантирует, что диапазон связи составляет до 2 км, и выход является высоким сопротивлением, когда он не отправляет данные. Поддержка Многоточечной Связи, он имеет встроенный антистатический и антимолниеносный индикатор, индикатор питания и отправки/приема.

Технические данные: & nbsp;

1, применяется ко всем стандартным последовательным портам RS232, используйте только TXD, RXD, GND

2, выход является четырехпроводная дуплексный RS422 интерфейс и двухжильный полудуплекс RS485 интерфейс

3, не требуется внешняя мощность

4, выберите площадь поперечного сечения из более чем 0,5 мм2Экранированная витая пара как кабель связи

5, самое большое расстояние связи составляет 2 км (9600 bps)

6. Самая большая станция достигает 128.

7, самая большая скорость связи составляет 115,2 кбит/с, Адаптивная скорость передачи данных

8, имеет функцию подавления переходного напряжения, может выдерживать переходное перенапряжение 600 Вт и электростатическое воздействие разряда

9, температура: -20 ~ 70 C

10, установка: 35 мм стандартная железнодорожная установка и болт-отверстие

11, Размеры: 85 × 55 × 25

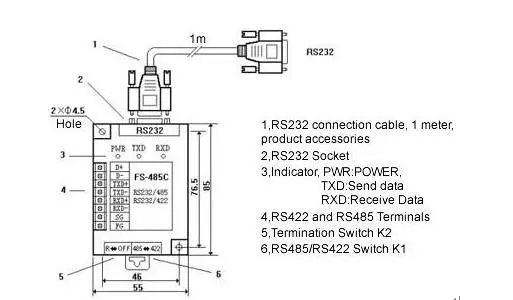

 Форма продукта и определение терминальных сигналов:

RS232 разъем(DB9M)Сигнал высокой четкости

Pin-код

Сигнал-название

Описание продукта:

1

+ 5В

Внешний 5 в дополнительный источник питания, или не использовать его

2

RXD

RS232 приема сигнала

3

ТСД

RS232 сигнала отправить

4

DTR

Терминал данных готов, подключение с 6

5

GND

Заземления сигнала

6

DSR

Устройство передачи данных готово, подключение с 4

7

РТС

Запрос на отправку, подключение с 8

8

CTS

Позвольте отправить, подключение с 7

9

Не могут быть использованы

Не могут быть использованы

RS485/422 Определение сигнала терминала

Сигнал-название

Описание продукта:

D +

Сигнал RS485 положительный

D-

Сигнал RS485 отрицательный

ТСД +

RS422 сигнал отправки положительный

ТСД-

RS422 сигнал отправки отрицательный

RXD +

RS422 приема сигнала положительный

RXD-

RS422 сигнал приема отрицательный

SG

Заземления сигнала

FG

Щит заземления (шасси заземления)

Соединение между FS-485C и интерфейсом RS232 оборудования:

FS-485C можно подключить любой последовательный интерфейс RS232, разъем RS232 этого продукта определяется стандартным интерфейсом DTE. Прямой кабель необходим для устройства со стандартным DCE интерфейсом. Перекрестный кабель необходим для устройства с DTE интерфейсом, таким как компьютер, как показано ниже, и этот кабель оснащен продуктом. Для других устройств без стандартного сигнала RS232 интерфейс, пользователи должны подключить, так как это принцип "отправки подключения приема, получая подключения направляющих».

Применения продукта:

FS-485C используется для связи «точка-точка» и Многоточечной Связи.

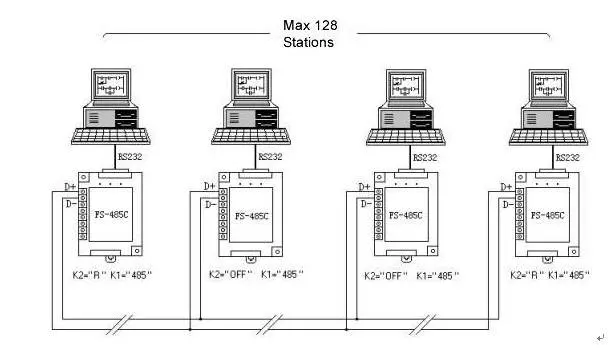

1, двухпроводная полудуплекс RS485 коммуникационная сеть:

Поверните переключатель выбора RS485 и RS422 K1 в «485». Поверните прекращение переключатель K2 для того, чтобы «R» для начала и до конца сети, поверните прекращение переключатель K2 «OFF» для других FS-485C в сети.

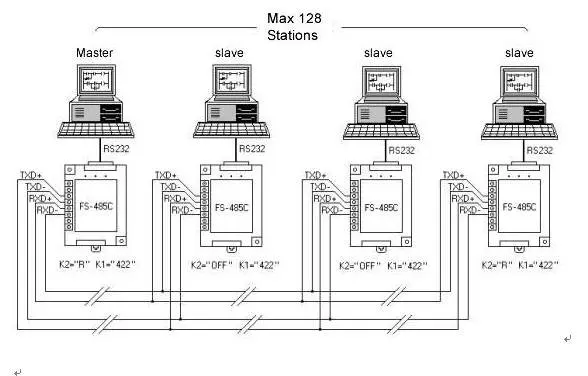

2, 4-проводной дуплексный RS422 коммуникационная сеть

Поверните переключатель выбора RS485 и RS422 K1 на «422». Поверните прекращение переключатель K2 для того, чтобы «R» для начала и до конца сети, поверните прекращение переключатель K2 «OFF» для других FS-485C в сети.

Обратите внимание:

1, для кабеля связи, то, пожалуйста, выберите экранированный кабель витая пара с более чем 0,5 мм2Площадь поперечного сечения и сопротивление 120 Ом.

2, чтобы предотвратить напряжение в обычном режиме интерфейса RS485/422, превышающее допустимый диапазон, который повлияет на надежность связи или даже повредит интерфейсы, вы можете использовать проволоку с низким сопротивлением площади поперечного сечения 1 мм2Чтобы подключить сигнал заземления «SG» каждого FS-485C, чтобы удалить разность заземления каждого узла в сети.

3, длина кабеля от каждого FS-485C на автобус (удлинитель) составляет менее 15 м, в противном случае это может привести к эхо и не влияет на нормальное сообщение системы. Лучшая схема-параллельное соединение FS-485C непосредственно к шине RS485/422.

4. Для настройки сопротивления клеммы функция сопротивления клеммы заключается в устранении искажений формы волны, вызванных отражением сигнала в линии связи. Пожалуйста, включите нагрузочный резистор переключения настроек K2 из FS-485C для начала и до конца сети «R» (подключение 120 Ом сопротивления терминала), терминал сопротивление переключения настроек K2 других FS-485G "выключено" (не подключения терминала сопротивления).

5, когда FS-485C подключить RS485/422 интерфейс связи других устройств, подключите 120-Ом сопротивления терминала и два 1 K подтягивающий и Раскрывающееся сопротивления в приемного терминала RS485/422 последнего устройства, как показано ниже:

Сопротивление 120 Ω на изображении является терминальным сопротивлением. Это'Для предотвращения отражения сигнала в линии. 1 K Сопротивления-это уровень-подтягивающий резистор и уровень-Раскрывающееся резистор соответственно. Его функция заключается в том, чтобы убедиться, что линия логична «1», когда линия находится в режиме досуга, чтобы бит данных был остановлен, чтобы предотвратить ошибку при приеме.

6, когда процедура связи находится в полнодуплексном режиме, можно использовать только четырехпроводное полнодуплексное соединение RS422. В тех случаях, когда процедуры рассмотрения сообщений использует полудуплекс, кстати, может использовать двухпроводная полудуплекс RS485 соединение или четырехпроводная дуплексный RS422 соединения. Все, что каждая станция определяются в сочетании с внутренними процедурами оборудования.

7. При подключении последовательного порта RS232, если ваш RS232 не имеет последовательного порта питания или выходной ток маленький (например, некоторые PDA), вы можете добавить 5 V питания между 1 pin и 5 pin-код на DB9 гнездо FS-485C, 1 pin к положительному напряжения. 5 pin к отрицательному напряжению.

8, приложение: Соединительный кабель RS232
