Солнечный контроллер серии Win-N-это полностью автоматическое зарядное устройство, которое преобразует питание от фотоэлектрических (PV) массивов в Регулируемое напряжение батареи. При нормальных обстоятельствах Солнечный контроллер остается включенным с pv-массивом и подключенными батареями. Солнечный контроллер серии Win-N использует технологию широтно-импульсной модуляции (PWM) для зарядки аккумулятора. Режим зарядки PWM солнечного контроллера имеет три этапа: повышение, выравнивание и поплавковая зарядка, аккумулятор должен управляться с помощью установленных точек регулирования напряжения для повышения. Поплавок и этапы выравнивания зарядки.

1) технология Smart PWM высокая эффективность

2) ЖК-дисплей с подсветкой показывает операционную информацию и коды ошибок

3) дизайн ЖК-дисплея, считывание рабочих данных и рабочее состояние легко.

4) Светодиодный индикатор для легкого считывания состояния заряда и информации о батарее

5) 7 литиево-ионных батарей, LiFePO4, LTQ геля, AGM, затопленных и кальция

6) водонепроницаемый дизайн, подходит для использования в помещении или на улице

7) функции связи Bluetooth опционально

8) Поддержка Android мобильный телефон APR реализовать беспроводное соединение мониторинга солнечного контроллера

9) использование высокой производительности, сверхнизкое энергопотребление Bluetootii выделенный чип

10) принятьСовместимость с Bluetooth42and BLEtechnology; Расстояние связи до 10 м

11) Автоматическая сигнализация в режиме реального времени

12) внешний датчик температуры опционально, автоматическая компенсация температуры

13) встроенный температурный датчик, когда температура превышает установленное значение, зарядный ток будет ниже, а затем уменьшится температура, чтобы контролировать повышение температуры контроллера

14) четыре этапа зарядки: быстрый, повышающий, выравнивающий, поплавковый

15) с режимом зарядки с ограничением по току, когда мощность солнечной панели превышает размер, а зарядный ток превышает номинальный ток (60% от номинального тока), контроллер снизит мощность зарядки, что позволяет системе работать под номинальным током зарядки

16) Идеальный EMC & тепловой дизайн

17) полностью автоматическая электронная функция защиты

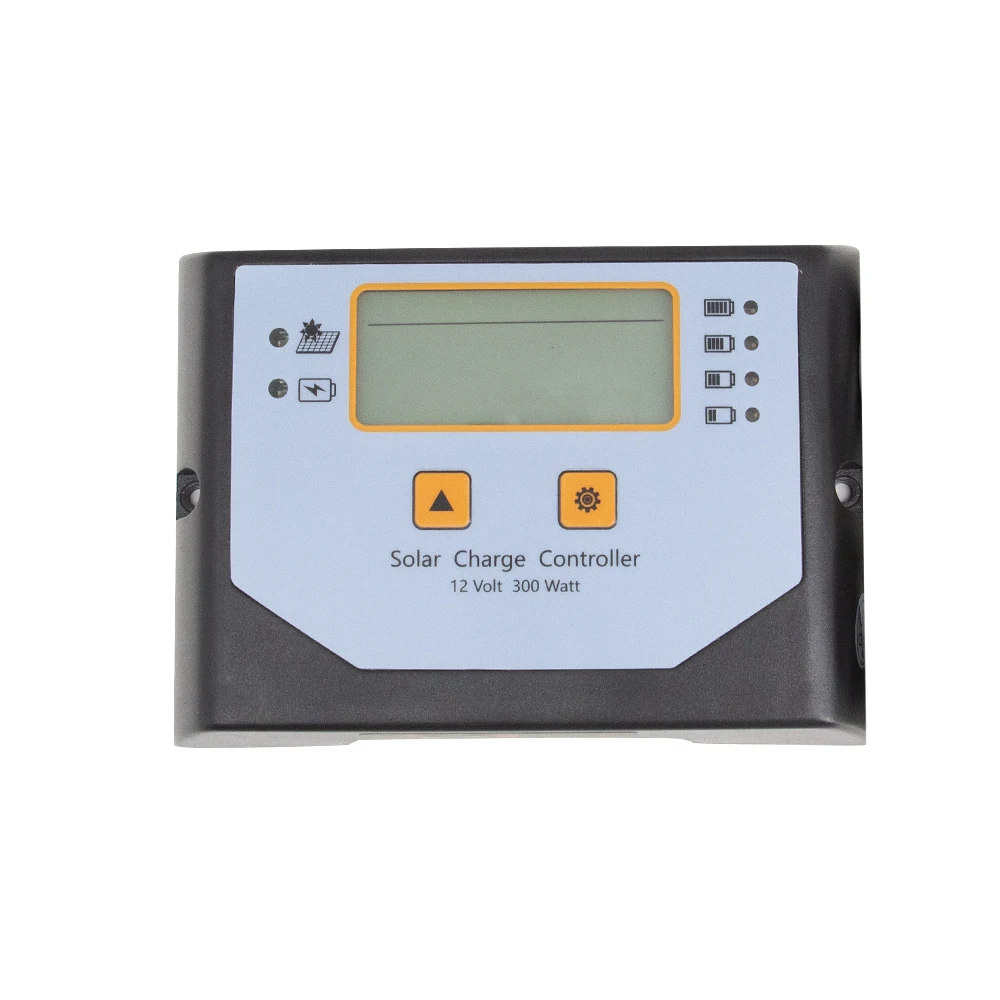

① Операционная информация о ЖК-дисплее с подсветкой

② Индикатор солнечной панели indicating, указывающий рабочее состояние солнечной панели

③ Индикатор заряда батареи-Индикация рабочего состояния аккумулятора

④ Ключ: Установите и просмотрите рабочие параметры

⑤ Индикатор емкости аккумулятора-отображение емкости аккумулятора

Port порт датчика лемпературы-сбор информации о температуре, компенсация температуры.

Terminals терминалы солнечного модуля-nnected солнечные модули.

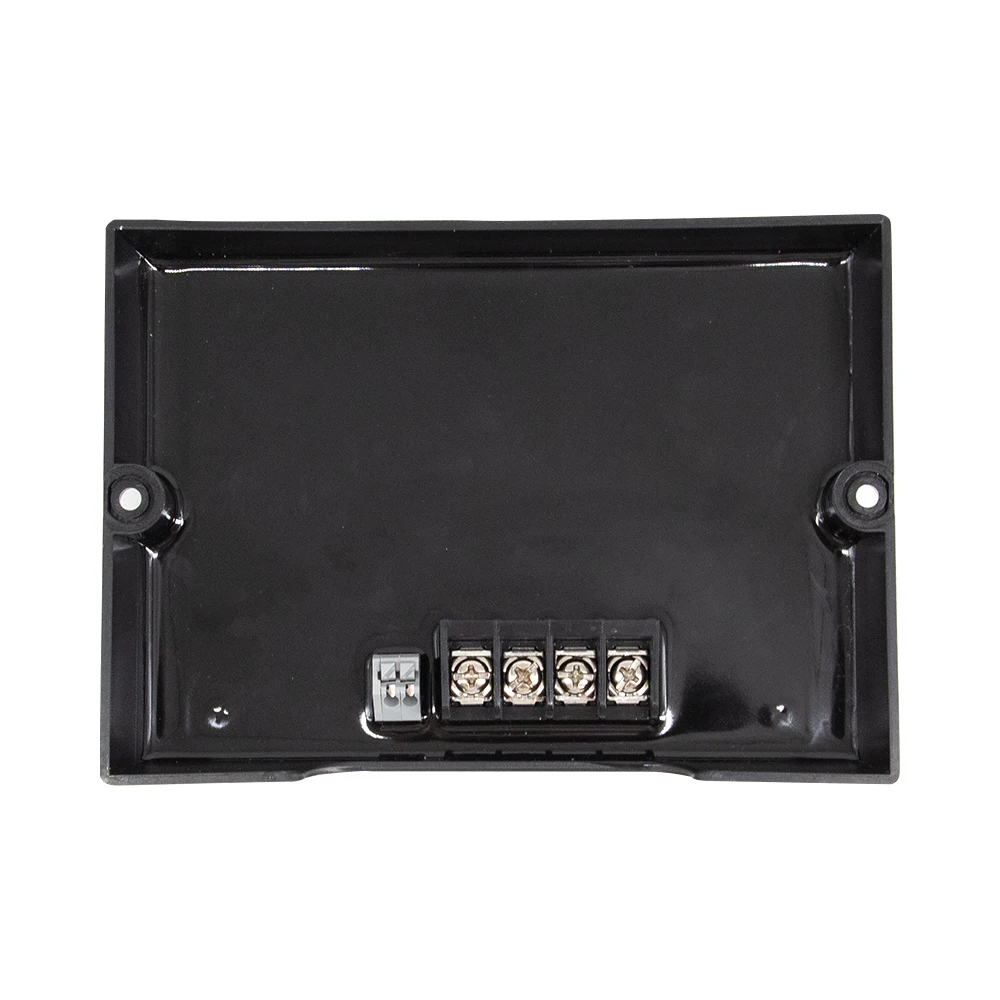

Terminals клеммы аккумулятора-Подключите аккумулятор

Товар

Win300-NBT

Напряжение системы

12 В

Максимальная мощность зарядки

300 Вт

Макс. Вольт на летучей мыши. Терминал

25 в

Макс вольтон PVTerminal

40 в

Температура. Компенсация

-4.17 мВ/к на ячейку (повышение, выравнивание), -3.33 МВ/к на ячейку (поплавок)

Размеры

144*104*28 мм

Вес

230 г

Самопотребление

<12 мА

Связь

Bluetooth

Заземление

Общий отрицательный

Крепление

Вертикальное настенное крепление

Максимальный размер провода

11AWG(4 мм2)

Винтовой крутящий момент

1.47N-m

Температура окружающей среды

-20- + 55X

Температура хранения

-25 ~ + 80 °C

Влажность окружающей среды

0 ~ 100% RH

Степень защиты

IP65

Максимальная высота

4000 м

Электрическая защита и характеристики

Защита от искры.
Обратная полярность подключения солнечной батареи.
Обратный ток от батареи до защиты солнечной панели в ночное время
Защита от перегрева с снижающим ток зарядки
Переходный Защита от перенапряжения на солнечном входе и выходе батареи защищает от перенапряжения
