Waveshare STM32 STM32H743IIT6 MCU core board full IO expander интерфейс отлаживания JTAG/SWD|Демонстрационные

Описание продукта:



STM32 STM32H743IIT6 MCU основной плате, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

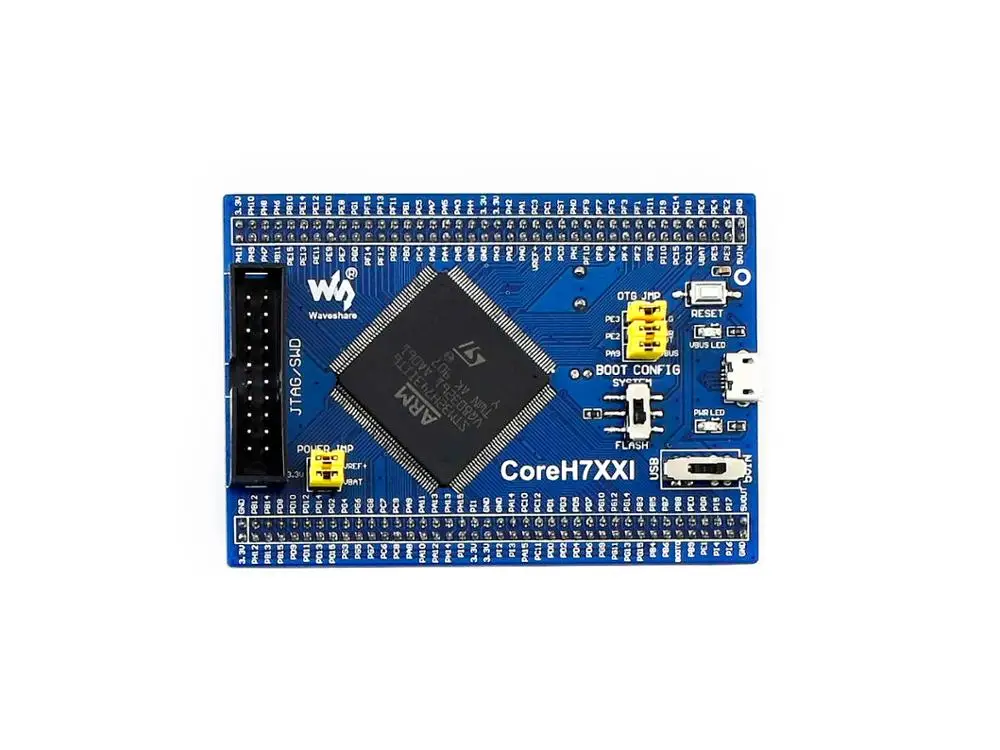

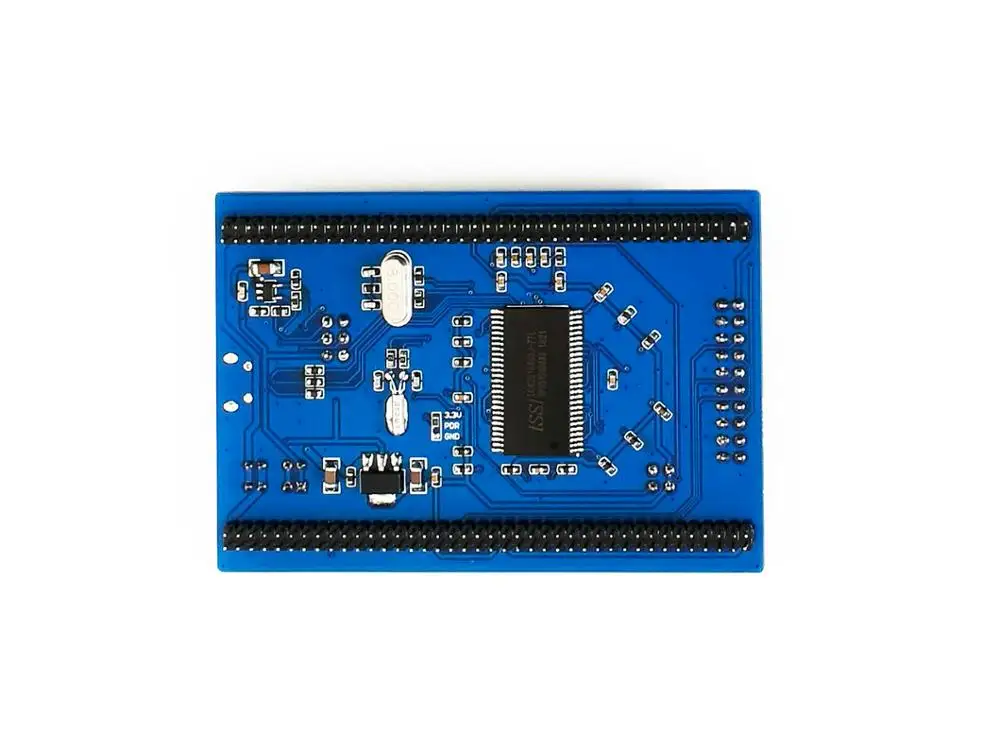

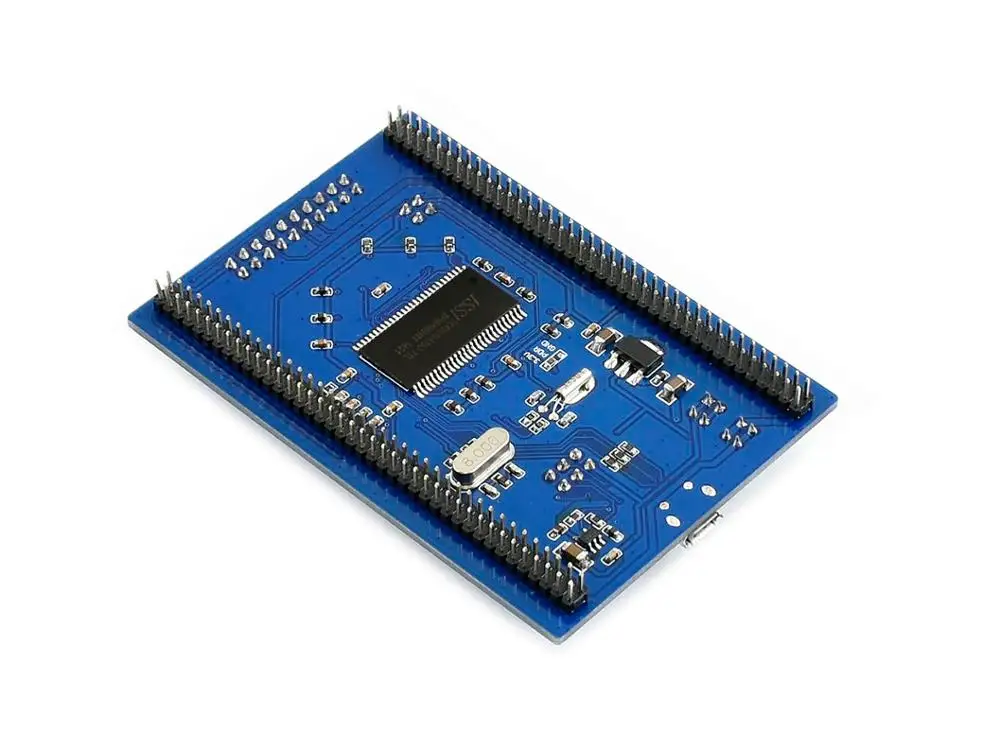

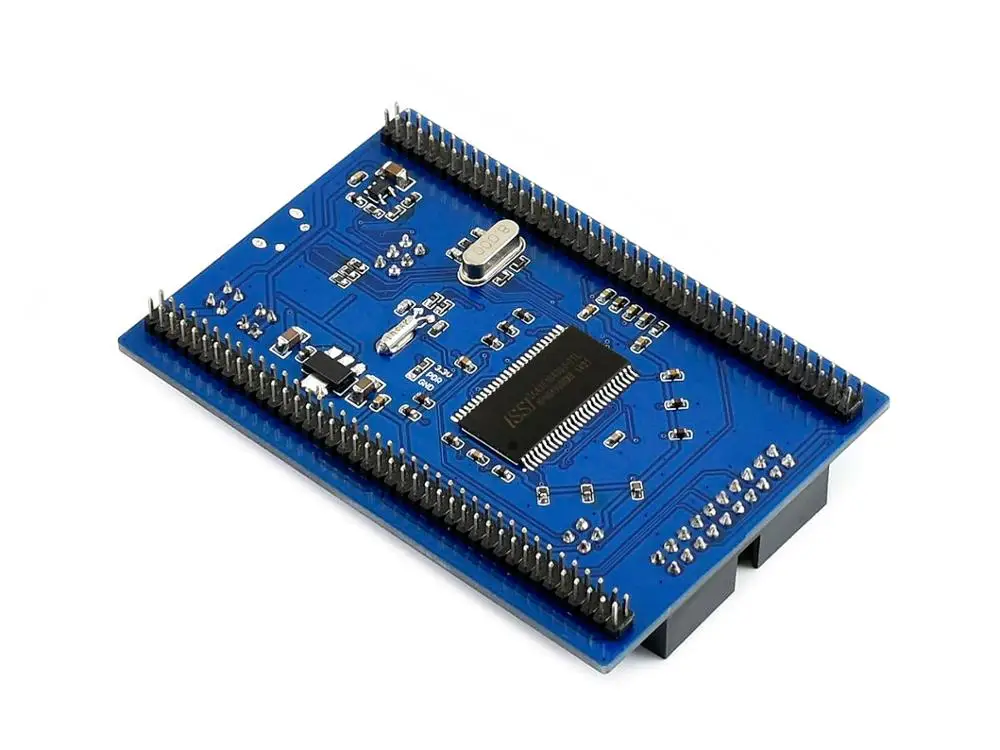

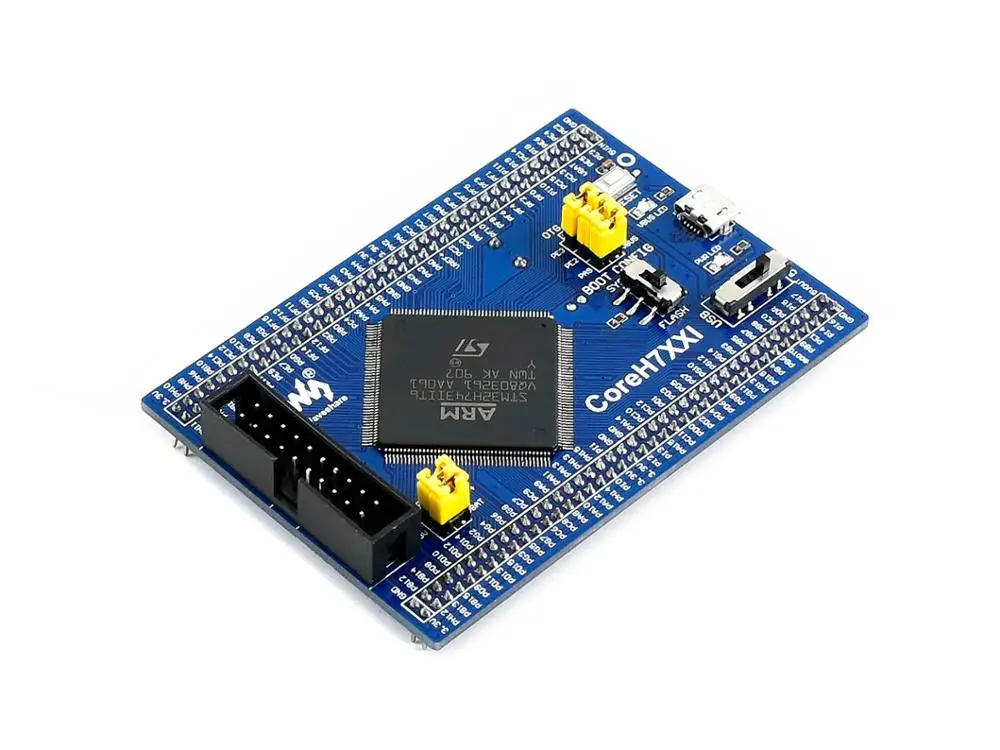

CoreH743I представляет собой STM32 MCU основной плате предназначен дляSTM32H743IIT6, Поддерживает дальнейшее расширение. Он идеально подходит для начала разработки приложений с STM32H для всей семьи.

Минимальная готовая система, интегрирует часовой канал, управление питанием USB, USB разъем и т. д. Бортовой 64M бит SDRAM (синхронное динамическое ОЗУ) Все порты ввода/вывода доступны на контактных заголовках JTAG/SWD Программирование/интерфейс отладки 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений What's на CoreH743I

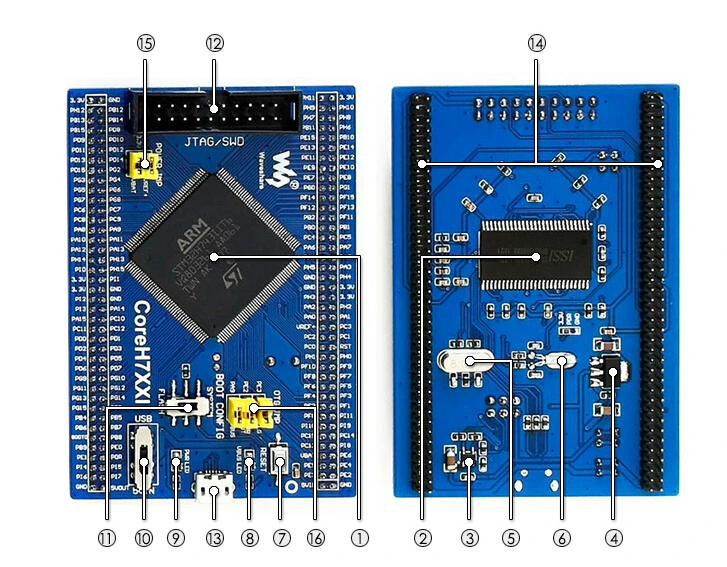

STM32H743IIT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель Особенности:Один цикл DSP инструкции Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,62 V-3,6 V Посылка:LQFP176 Память:2 Мб флэш-памяти, 1 Мб Оперативная память (864KB юзер + 192KB TCM + 4KB резервного копирования) MCU интерфейсы связи: 6 x SPI, 4 х USART, 4 х UART, 1 x lpuart, 3 x I2S 4 x I2C, 2 x fdcan, 1 x QUAD-SPI, 1 x DCMI, 4 х Сай 1 x FMC, 2 x SDMMC, 10 x Тим, 5 x lptim 1 x ltdc, 1 x spdifrx, 1 x HDMI-CEC, 1 x swpmi 2 x COMP, 2 x OPAMP, 1 x hrtim, 1 x RNG, 1 x DM2D, 1 x мдио, 1 x SysTick USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешние HS PHY через ULPI) 1x10/100 Ethernet MAC AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12-разрядный) Отладки/программирования:Поддержка JTAG/SWD интерфейсы, поддерживает МАП IC42S16400J / IS42S16400J:SDRAM (синхронное динамическое ОЗУ 1 Мег биты x 16 бит x 4 (64-MBIT) STMPS2151STR:Бортовое USB устройство управления питанием AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный:USB порт индикатор PWR светодиодный:Мощность индикатор Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код JTAG/SWD интерфейс:Для отладки/программирования Разъем USB,Поддерживает устройства и/или хост MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения Перемычка питания VBAT: Короткий Джемпер в использовании система источника питания, откройте его, чтобы подключить внешний источник питания, как, например, батарея VREF: Короткий Джемпер для подключения VREF + VCC, откройте его, чтобы подключить VREF + к другим пользовательских булавки через перемычка OTG джемпер Короткий Джемпер при использовании USB OTG/хост Откройте перемычку для отключения от соответствующего порта ввода/вывода

Примечание: CoreH743I обеспечивает интерфейс JTAG/SWD, пока не интегрирует какую-либо функцию отладки, отладчик не требуется.

JTAG

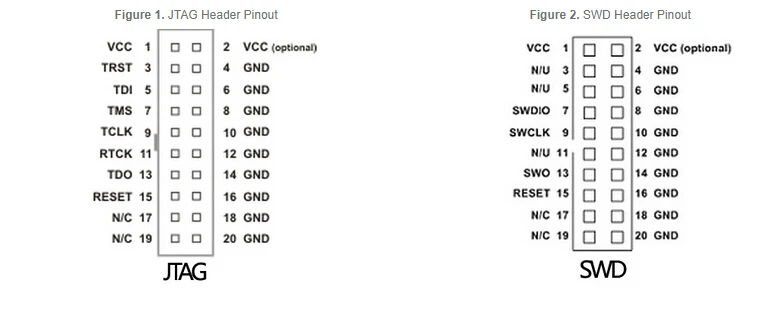

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

  Развития ресурсы Схема Демо-код (примеры в C, FreeRTOS, μC/OS-III) STM32 разработка программного обеспечения (KEIL, STM32CubeMX и т. д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/CoreH743I

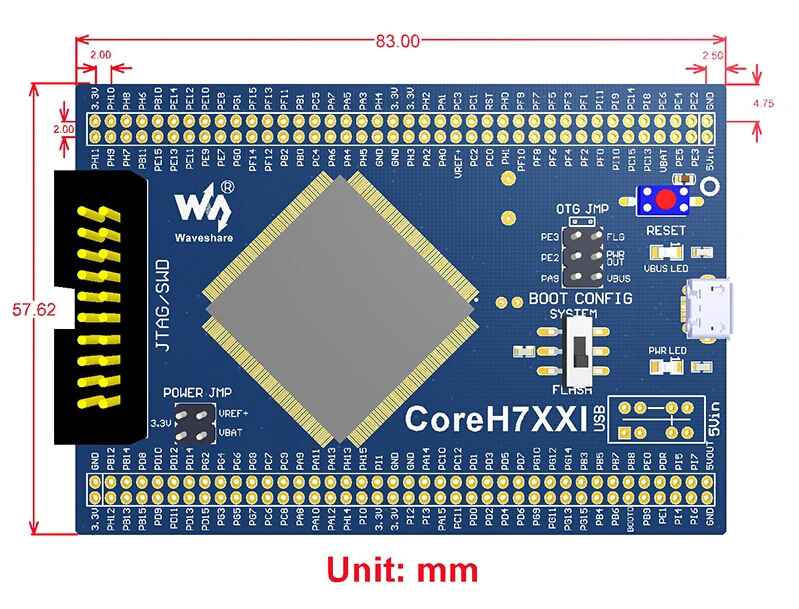

Размеры

Посылка содержание

Вес:0,075 кг

CoreH743I x 1 Кабель с разъемом USB типа A в штекер micro B, кабель x 1
