Плата разработки Waveshare OpenH743I-C посылка A STM32H7 | Компьютеры и офис

Описание продукта:



Обзор

OpenH743I-C-это разработочная плата STM32, предназначенная дляSTM32H743IIT6Микроконтроллер, состоит из материнской платы и основной платы MCUCoreH743I.

OpenH743I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

Что на материнском доске

.

Что на CoreH743I STM32H743IIT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель Особенности:Инструкции по одноцикличному DSP Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,62 V-3,6 V Посылка:LQFP176 Память:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4кб резервного копирования) MCU интерфейсы связи: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI 1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI) 1x10/100 Ethernet MAC AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит) STMPS2151STR:Бортовое USB устройство управления питанием AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный:USB порт индикатор PWR светодиодный:Мощность индикатор Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддержка устройства и/или хоста MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения Перемычка питания VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода Фото
OpenH743I-C Совет по развитию

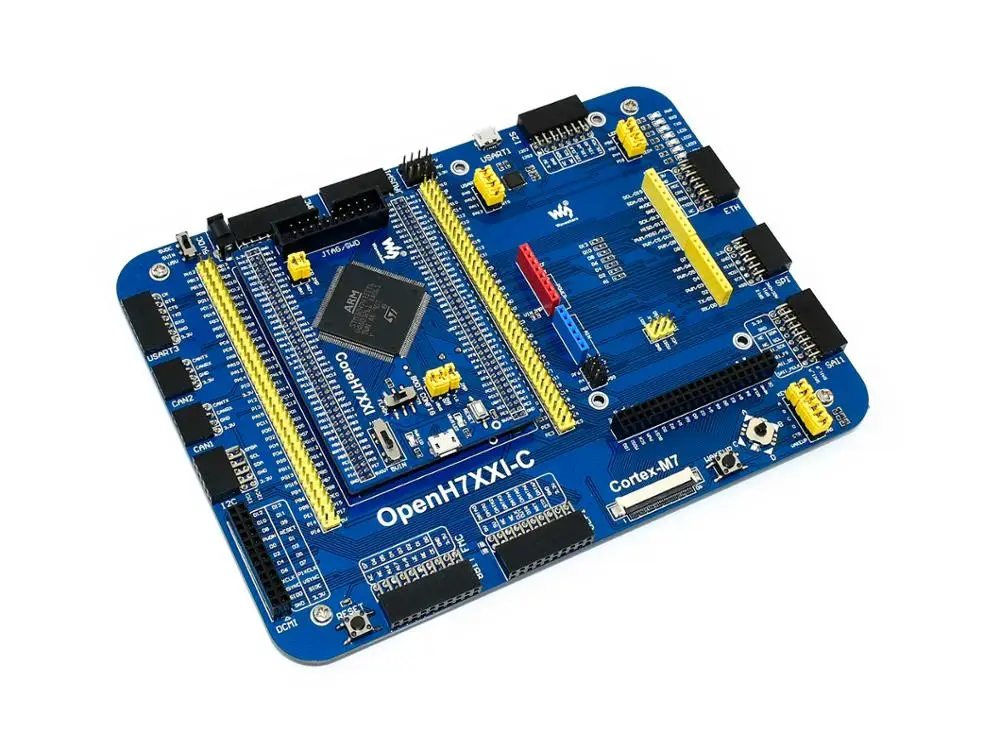

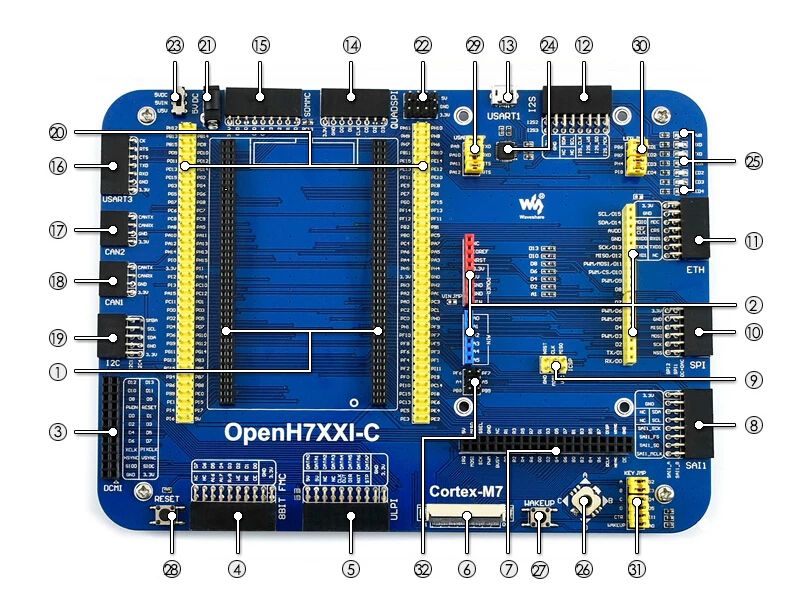

OpenH743I-C панель для разработки
OpenH743I-C материнская плата печатная плата
OpenH743I-C материнская плата печатная плата

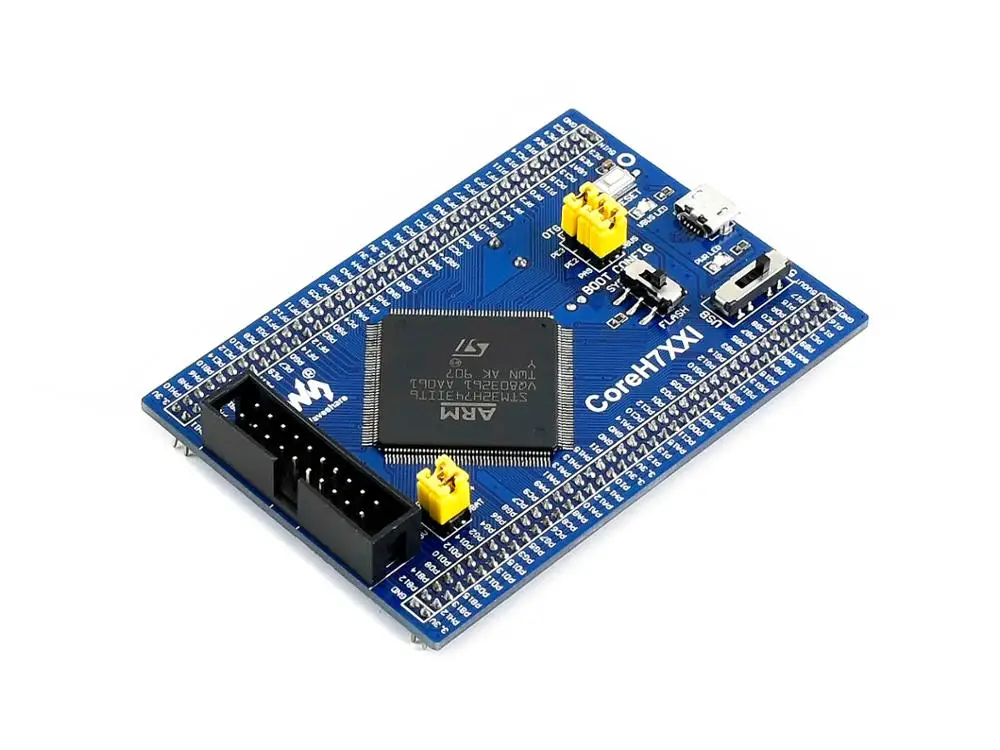

STM32 Cortex-M7 MCU плате

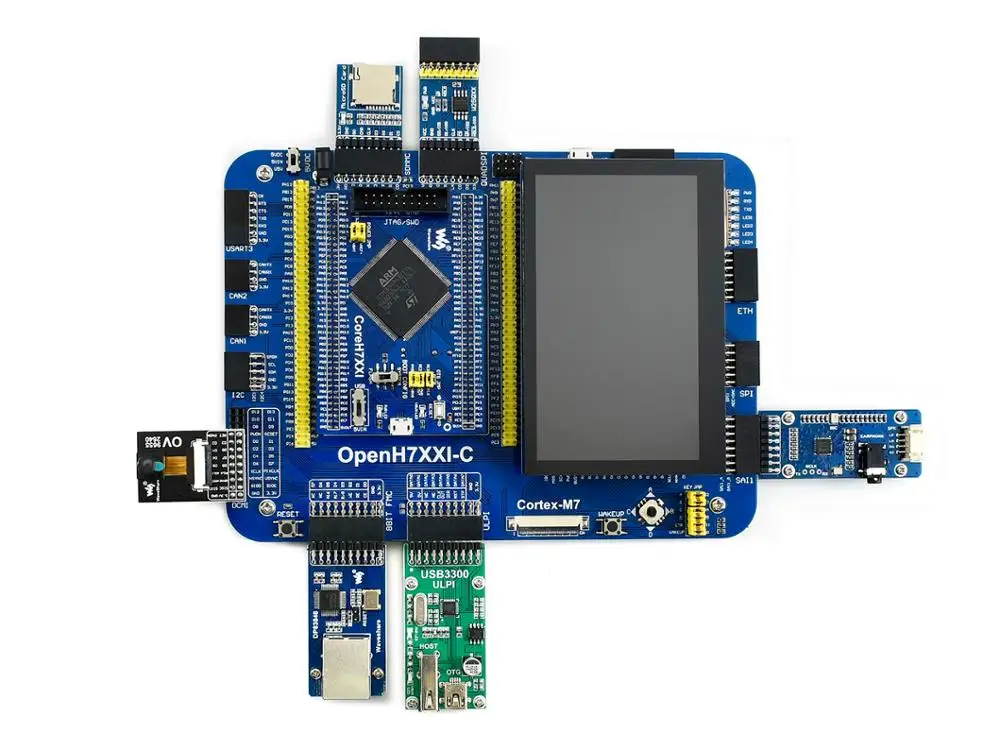

Подключение к различные периферийные устройства
Подключение к различные периферийные устройства
Подключение к usb-устройству через кабель конвертера
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате

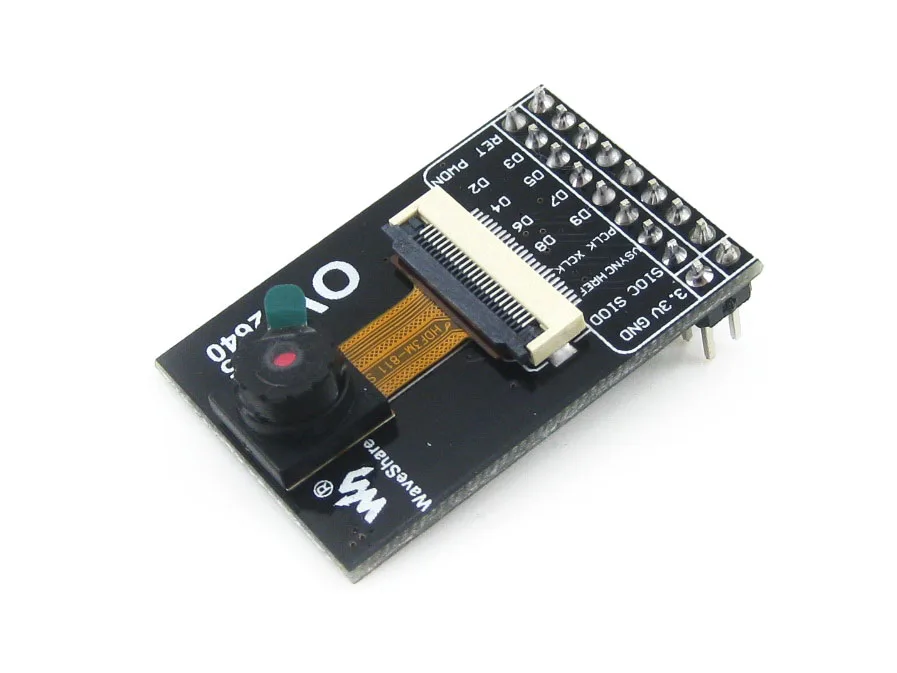

Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к DataFlash доска
Подключение к NRF24L01 RF плате
Подключение к сети Ethernet
Подключение к MP3 плате VS1003B
Подключение к аудио Плата усилителя
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна

Примечание:
Модули на фотографиях только для справки.
OpenH743I-C не интегрирует функцию отладки, требуется отладчик.

JTAG

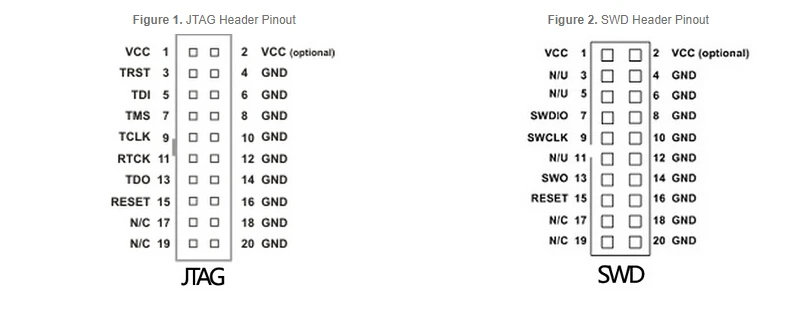

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы Схема Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/OpenH743I-C

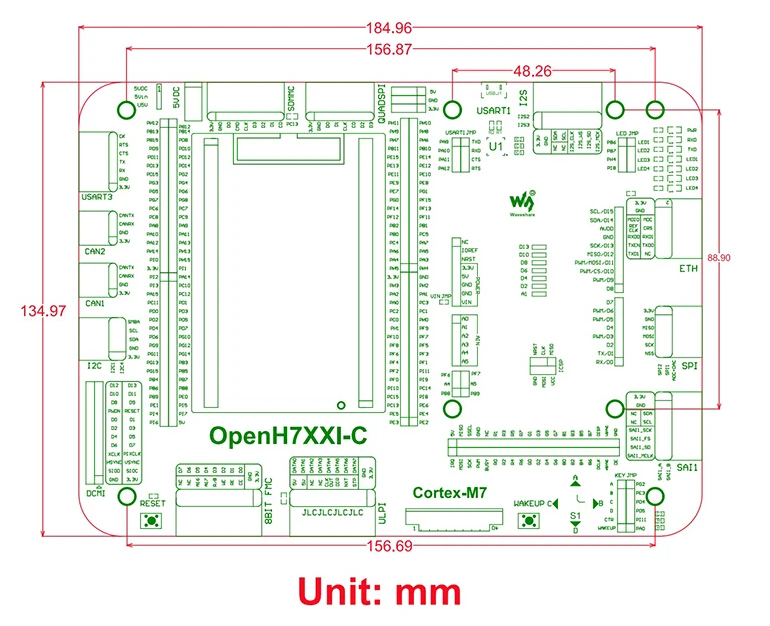

Размеры

Посылка содержание

Вес:0,607 кг

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка OpenH743I-C макетная плата x 1 Разъем USB типа A для micro B кабель x 1 Штепсельная Вилка USB типа A для micro B x 1 4-контактный 2 в упаковке x 1 Адаптер питания 5 В x 1 Аксессуар Панели посылка 4,3 дюймов емкостный сенсорный экран ЖК-дисплей x 1 DP83848 плата Ethernet x 1 USB3300 USB HS плата x 1 WM8960 аудио Плата x 1 Плата для хранения Micro SD x 1 OV2640 плата камеры x 1 W25QXX DataFlash Board x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 Ethernet-кабель-1 шт. 40-контактный FFC (противоположной стороне контакт) × 1 шт. Набор винтов (4 шт.) x 1
