57 двухосевой комплект привода шагового двигателя с 2 5-линейным

57 двухосевой комплект привода шагового двигателя с 2 5-линейным

Модель: жесткий рок двойной выходной вал 57 шаговый двигатель + плата драйвера YSMDRST1084

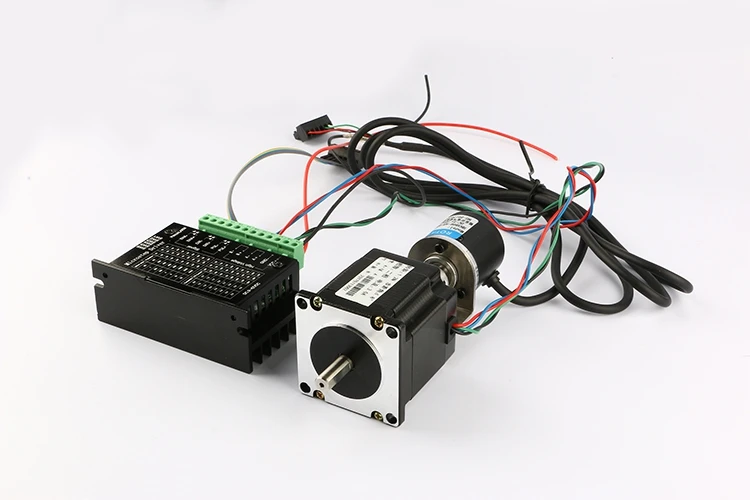

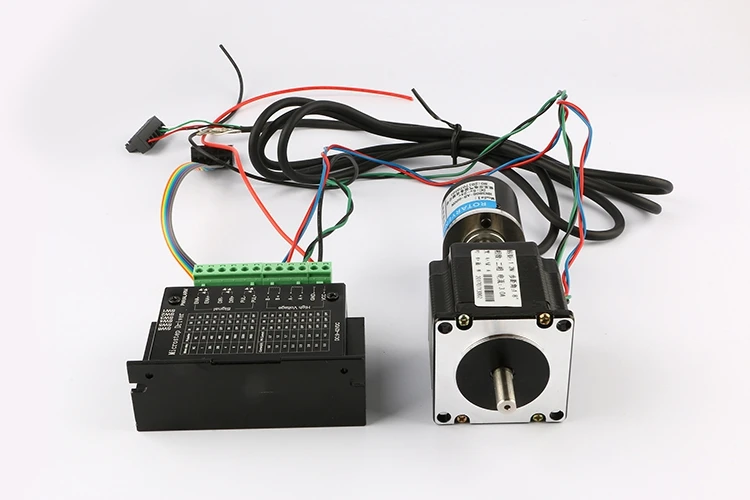

Список доставки: 57 двухосный шаговый двигатель + 600 линейный фотоэлектрический энкодер + привод шагового двигателя + плата адаптера повышения (для преобразования выходного сигнала энкодера),

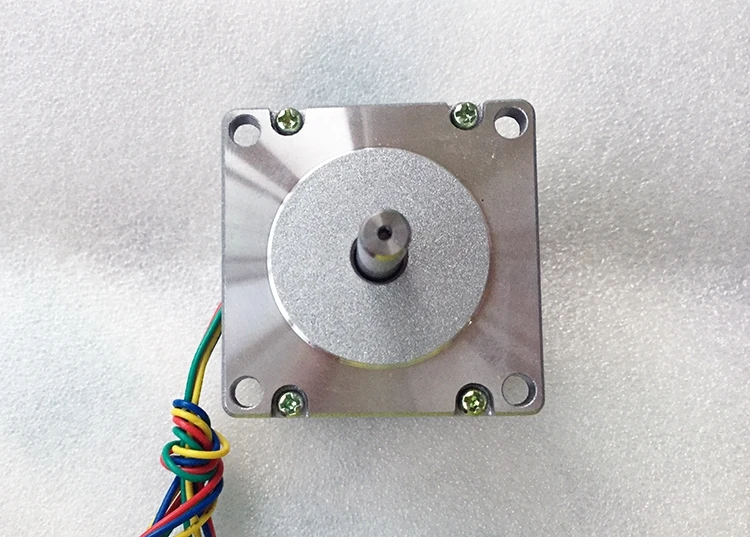

57 Модель двигателя: 57BYG250B

Ток: 2.5A Выходной крутящий момент: 1.2нм (нм)

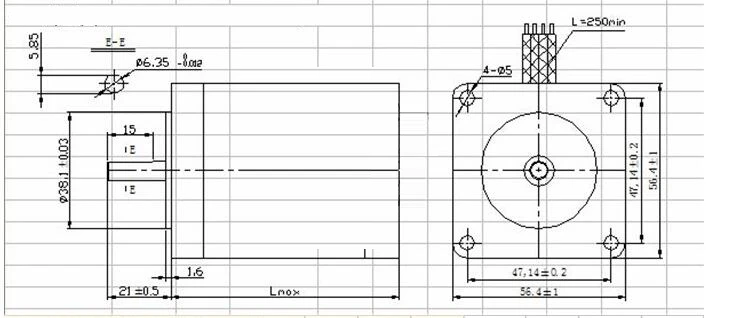

Длина корпуса: 80 мм Длина вала: 21 мм

Диаметр вала: 8 мм

Режим выхода: двойной выходной вал

Режим выхода: двухфазный четырехсвинцовый (черный A + зеленый A-красный B + синий B-)

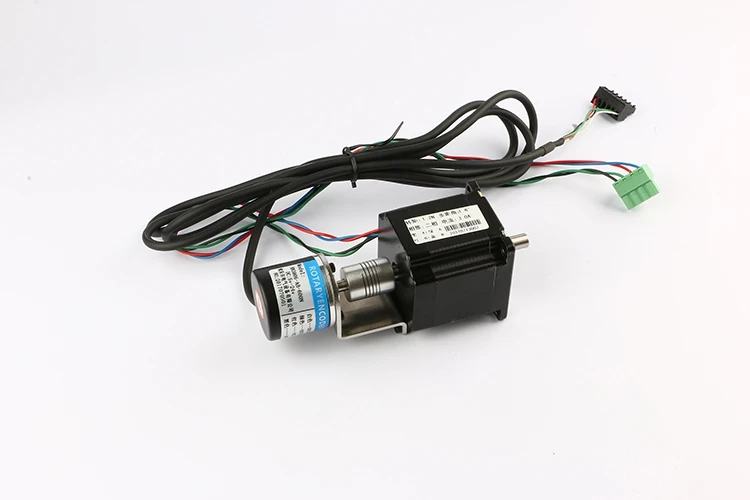

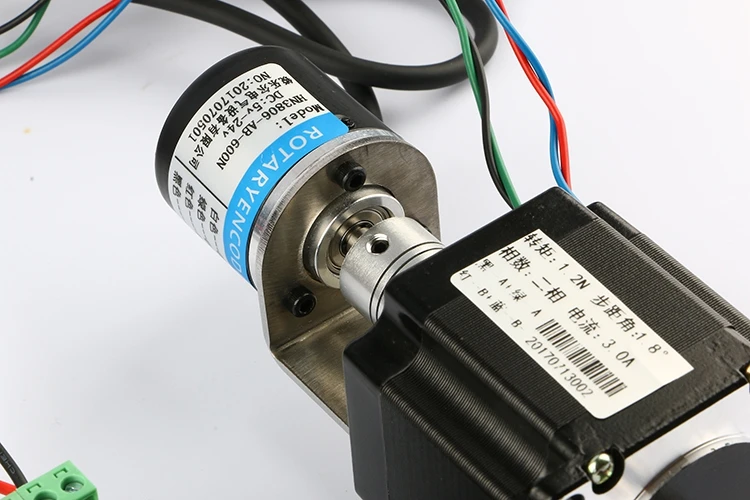

Тип кодировщика: кодировщик HN38-06-N инкрементный роторный кодировщик,

Две фазы AB генерируют счетчик импульсного сигнала, который может распознавать направление через вращающийся диск решетки и оптомуфту.

Производительность: 600 P / R-однофазный 600 импульсов за оборот, постоянный ток 7-30 в широкий источник напряжения, 600 импульсов за оборот. Максимальная Механическая скорость 6300 об/мин

Способ подключения: красный-положительный черный-отрицательный

Белый-фазовый зеленый-фазовый сетчатый щит (Примечание: конкретный цвет проводки зависит от таблички с названием продукта)

Размеры: кодировщик Размер корпуса: 3838мм; Ось φ6 × 15 мм; Неосевая Платформа: Высота 5 мм, φ20 мм;

Крепежные отверстия: Винты M3, 3 крепежных отверстия по кругу 30, а другие 3 крепежных отверстия по кругу 28; Боковая розетка.

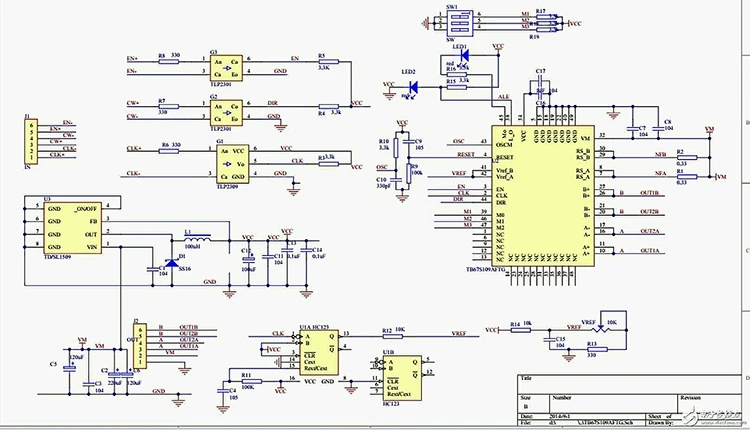

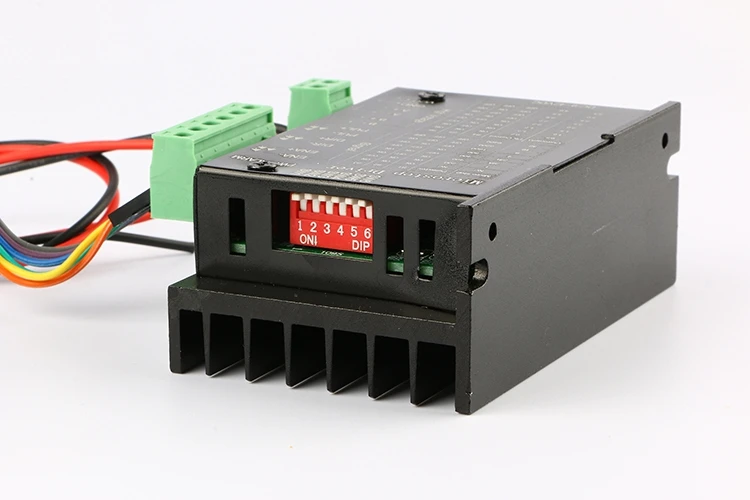

Диск Модель: TB67S109A

Входное напряжение: DC (DC) 9 ~ 42 в адаптируется к суровой среде сетки

Ток: оригинальная Адаптивная схема скорости 4A, автоматическая оптимизация тока

Количество сегментов: 32 сегмента

Различные виды защиты: защита от перегрузки по току, перенапряжения, низкого напряжения, короткого замыкания и т. д.

Офлайн: автономная (Эна) защита

\
\

\
\

\
\

'
