Панель управления аппаратом для точечной сварки двойной импульсный пульс

Панель управления аппаратом для точечной сварки двойной импульсный пульс

Один набор панелей управления точечной сваркой является мощным для использования, который может удовлетворить ваши потребности в точности.

Особенности:

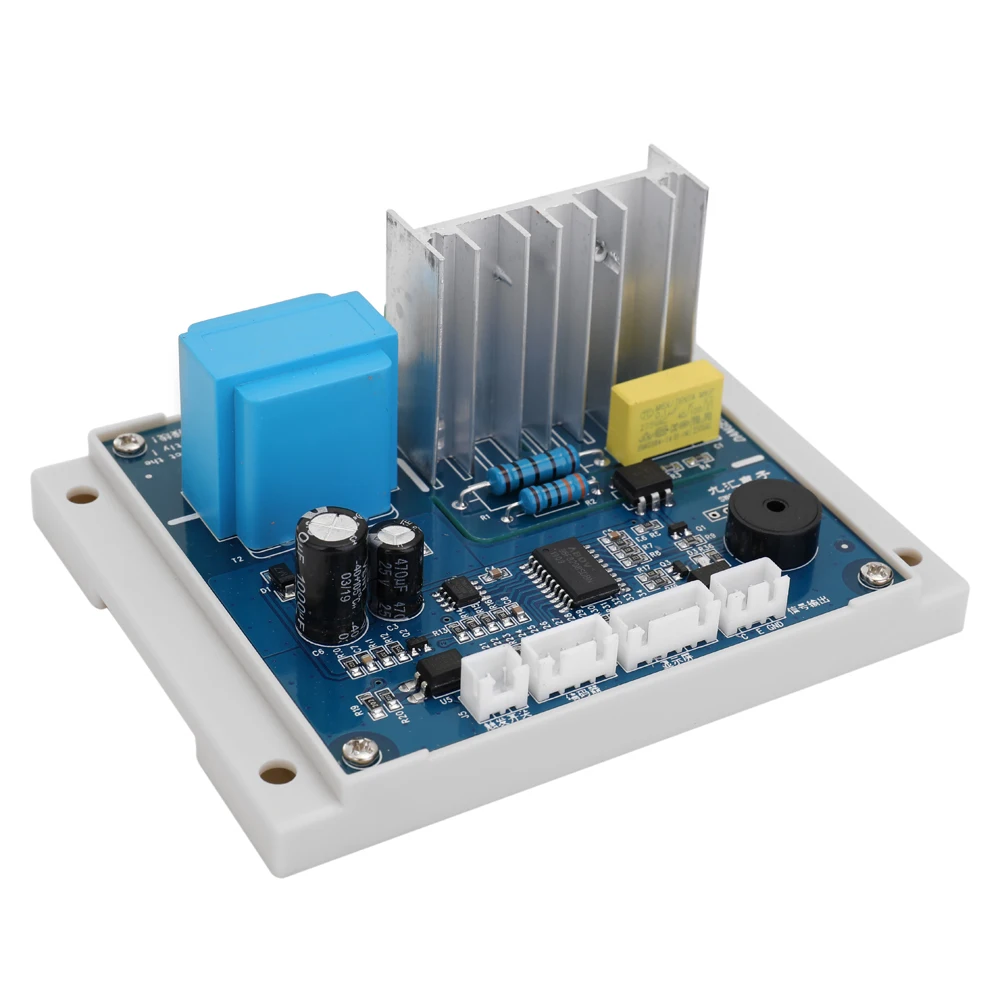

Новая материнская плата добавляет пластиковую базу, что упрощает установку. Панель изготовлена из пластмассовой поверхности. Винтовой наконечник не оставляется после установки.
Хорошее качество иглы тип клея заполнения трансформатор используется для материнской платы питания, который может защитить повреждения столкновения во время транспортировки, и имеет хорошую влагостойкость. Прямая сварка на материнской плате также облегчает установку.
Поддержка производства маски, так что вы также можете сделать фабричную машину в любительских условиях.
Параметры параметра отключения питания хранятся, и параметры, используемые во время последнего отключения машины, считываются.
Регулировка выходной мощности линеаризована. Новая версия делит выходную мощность на 100 одинаковых частей.
Выход точечного сварочного сигнала увеличивается. При нажатии на точечный переключатель сварочного аппарата оптопара включается. Когда Сварка закончена, оптопара закрыта после определенной задержки (settable). Оптопара может использоваться в качестве сигнала для автоматической точечной сварки. Отзывы

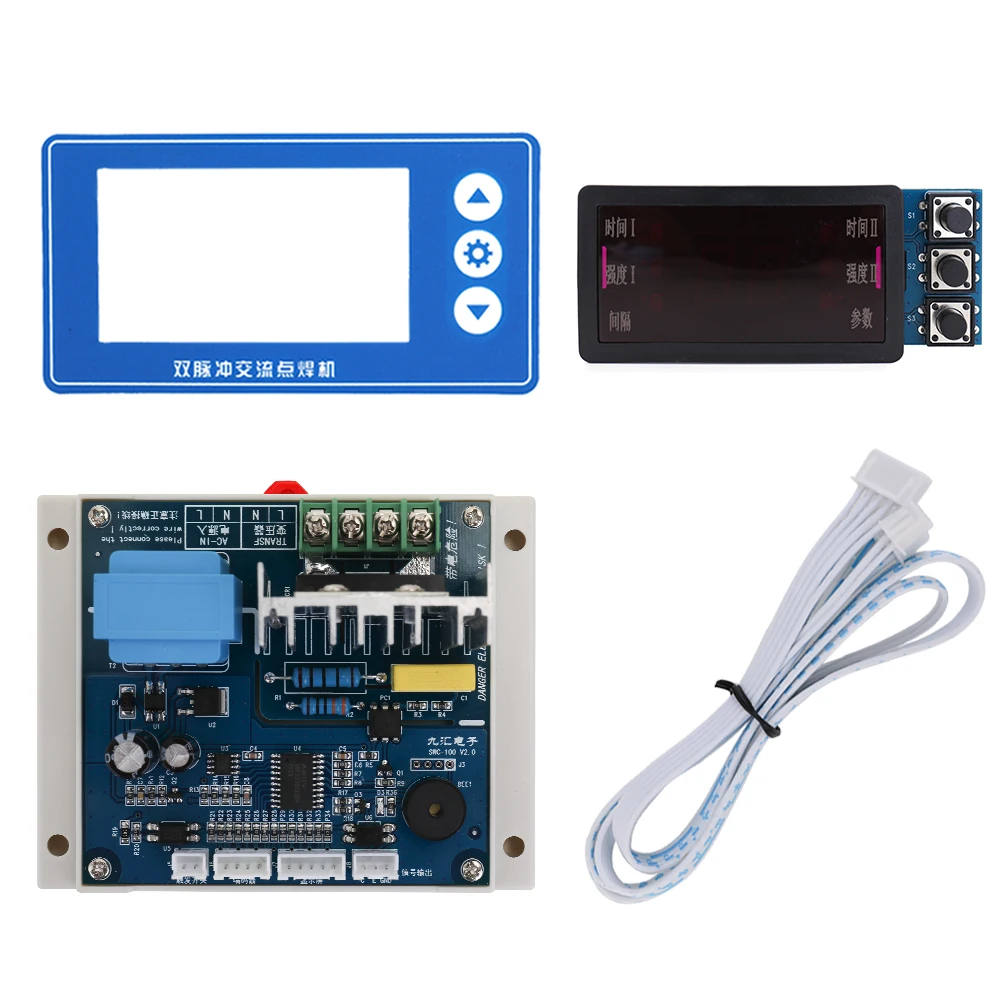

Один комплект включает материнскую плату, одну панель дисплея, пластырь и одну линию длиной 400 мм 5P и одну линию 2P.

Технические характеристики:

Размер материнской платы: 115*90*55 мм/4,5*3,5 * 2.2in
Материнская плата Вес: 184 г/6,5 унции

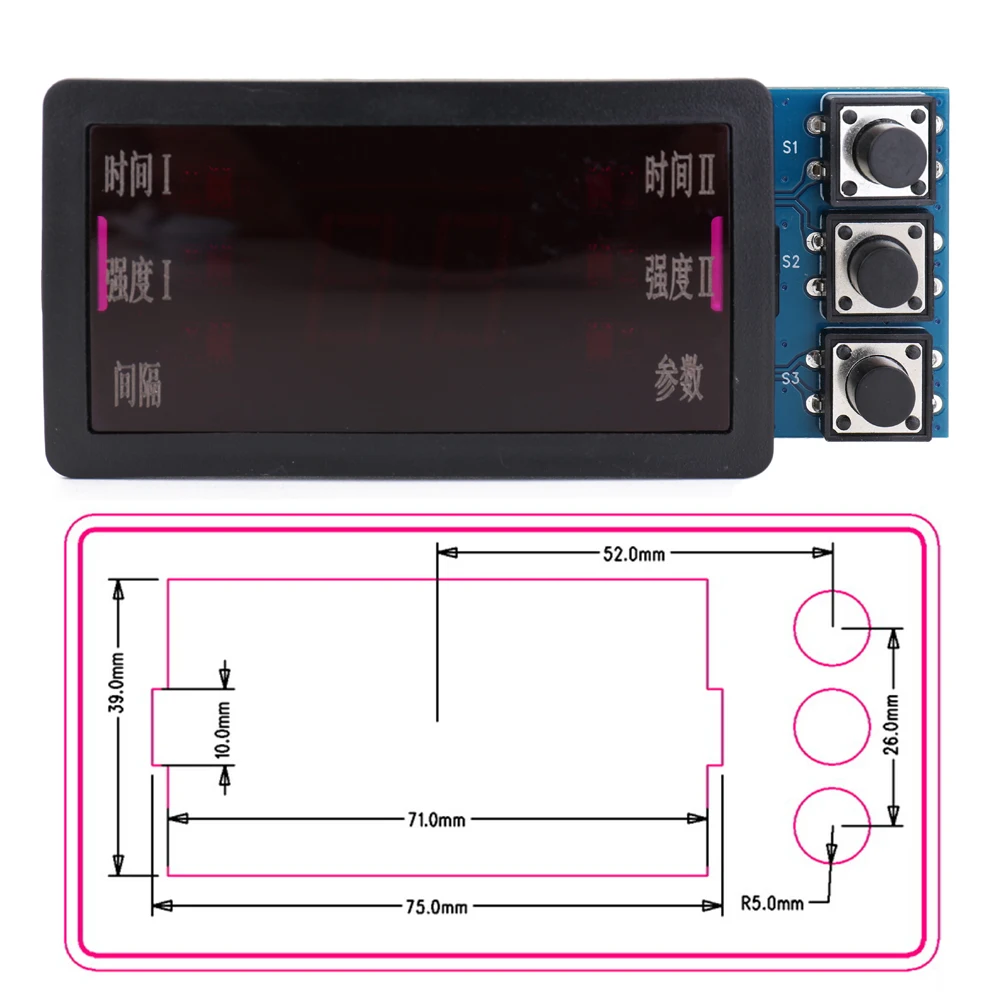

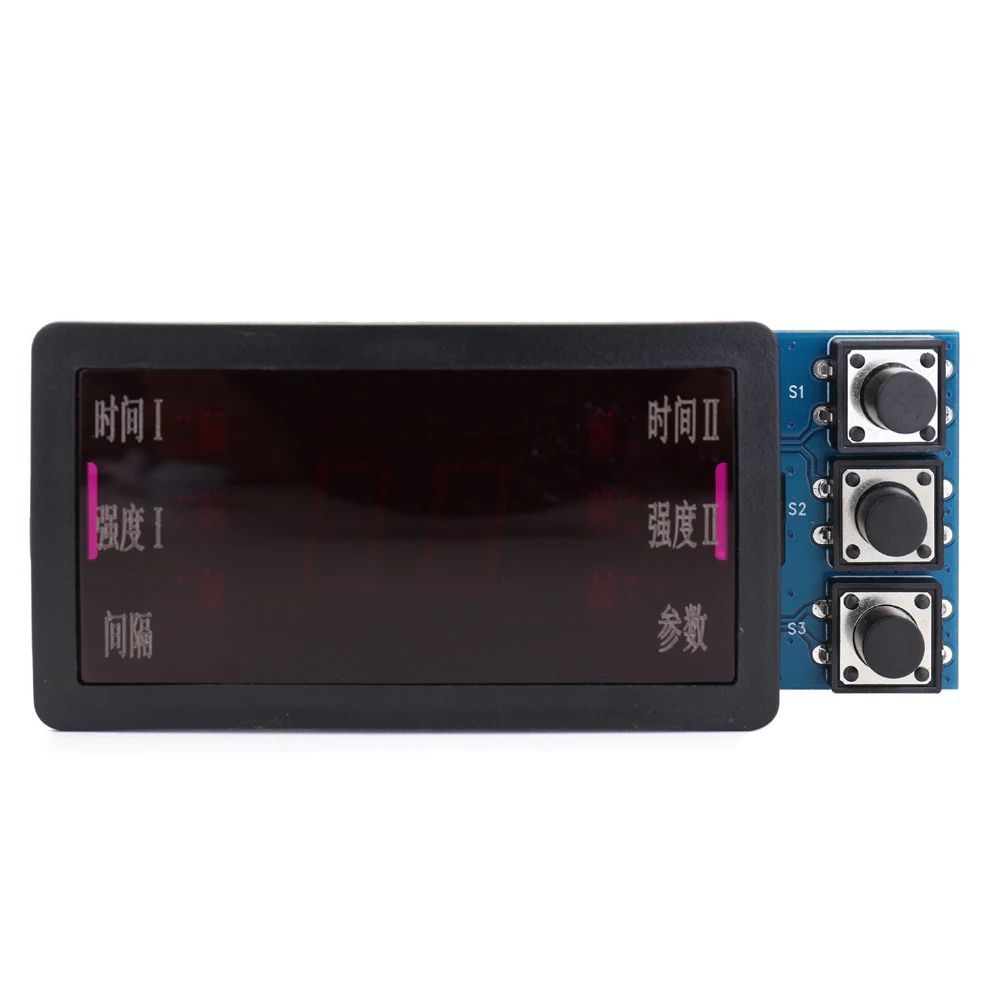

Размер панели дисплея: 100*45*20 мм/3,9*1,8 * 0.8in
Дисплей Панель Вес: 32 г/1,1 унции

Патч Размеры: 115*60 мм/4,5 * 2.4in
Патч Вес: 2g/0,1 унции

5P длина линий: 400 мм/15,7 дюйма
5 предмет в партии линии Вес: 8g/0,3 унций

Длина 2P линий: 400 мм/15,7 дюйма
Американская классификация проводов 2р линии Вес: 4g/0,1 унции

Посылка Размер: 145*110*85 мм/5,7*4,3 * 3.3in
Посылка Вес: 295 г/10,4 унции

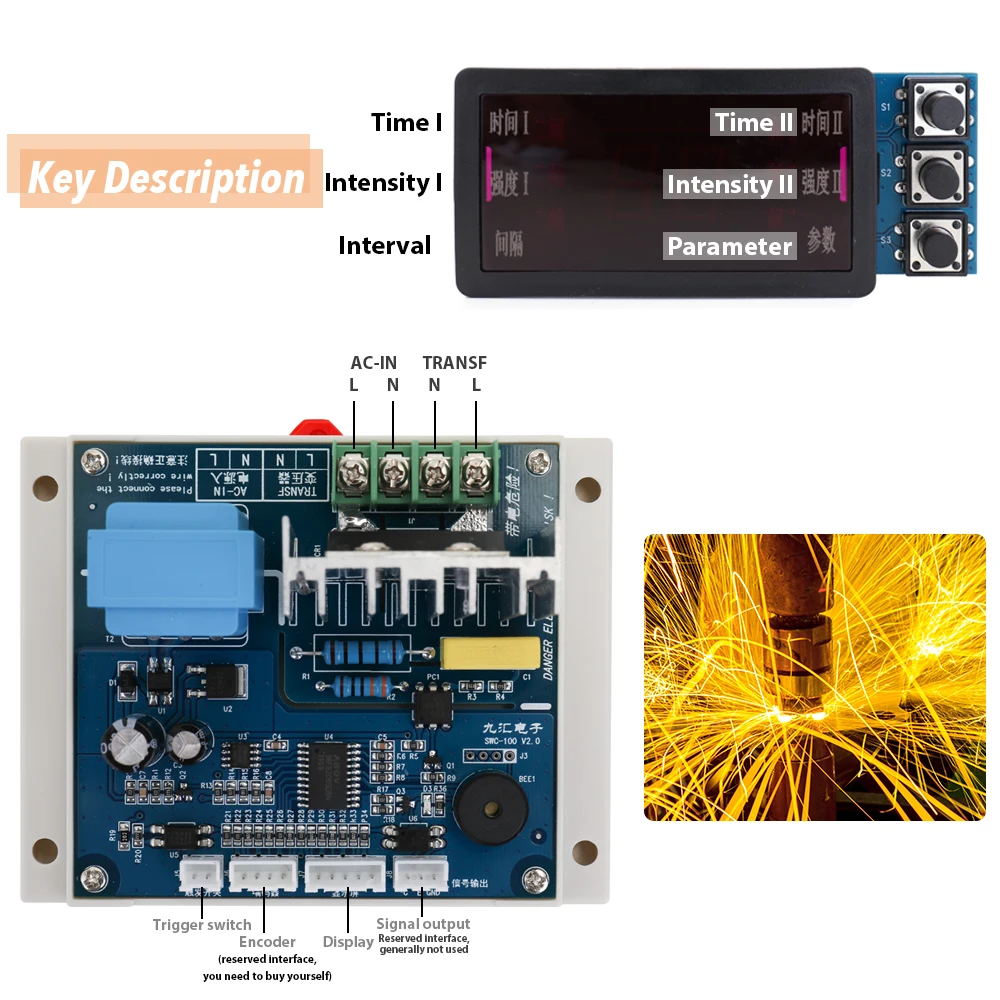

Параметр Настройки:

Первое время точечной сварки:
Регулируемый диапазон 1-99 переменного тока (для безопасности, плата по умолчанию максимум 20, если более 20, см. Максимальный лимит позже, самостоятельное изменение).
Пресс «Настройки» в тех случаях, когда "в течении 1" индикатор светильник включен, цифровая трубка начинает мерцать, Пресс кнопку «Добавить» или «уменьшить» до нужного значения, И нажмите кнопку «Настройки» снова, чтобы сохранить и выйти.

Первый точечный сварочный ток:
Регулируемый диапазон 25%-99%, отрегулируйте процент выходной мощности относительно полной мощности (максимальное значение по умолчанию-99, если вам нужны другие значения, см. Раздел с максимальным ограничением позже, меняйте самостоятельно).
Пресс «Настройки» в тех случаях, когда "ток 1" индикатор светильник включен, цифровая трубка начинает мерцать, Пресс кнопку «Добавить» или «уменьшить» до нужного значения, затем нажмите кнопку «Настройки» для сохранения и выхода.

Первый и второй точечные сварочные интервалы:
Регулируемый диапазон 1-99 переменного тока, то есть, значение, умноженное на 10 миллисекунд (максимальное значение платы по умолчанию составляет 25, если более 25 см. Максимальный лимит позже, самостоятельное изменение).
Нажмите кнопку «Настройки», когда индикатор «интервал» загорится, цифровая трубка начинает мерцать, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, затем нажмите кнопку «Настройки» для сохранения и выхода.

Время второй точечной сварки:
Регулируемый диапазон 0-99 переменного тока (для безопасности, максимальное значение платы по умолчанию составляет 20, если более 20, см. Максимальный лимит позже, самостоятельное изменение)
Когда этот раз установлен до 0, он работает в состоянии monopulse.
Нажмите кнопку «Настройки», когда индикатор «Time 2» загорится, цифровая трубка начинает мерцать, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, затем нажмите кнопку «Настройки» для сохранения и выхода.

Второй точечный сварочный ток:
Регулируемый диапазон 25%-99%, отрегулируйте процент выходной мощности относительно полной мощности (максимальное значение по умолчанию-99, если вам нужны другие значения, см. Раздел с максимальным ограничением позже, меняйте самостоятельно).
Пресс «Настройки» в тех случаях, когда "Ток 2" индикатор светильник включен, цифровая трубка начинает мерцать, Пресс кнопку «Добавить» или «уменьшить» до нужного значения, затем нажмите кнопку «Настройки» для сохранения и выхода.

Параметр хранение и передача
Устройство автоматически записывает последние параметры при выключении и автоматически загружает их на следующую загрузку.
В то же время машина может хранить 5 наборов общих параметров.
A, номер текущего параметра отображается, когда индикатор «параметр» горит, и номер 0, Если текущий параметр является параметром загрузки или если параметр был изменен.
B, нажмите кнопку «Настройки», введите Выбор параметров загрузки и хранения, нажмите кнопку «увеличение» или «Уменьшение», чтобы отобразить «Ld» и «SA» соответственно, указав, что последующие операции будут загружены или сохранены, и нажмите кнопку «Настройки», когда « Отображается Ld, и если параметры хранения необходимы, когда отображается «SA». Нажмите кнопку настройки.
C, подключите элемент, затем Отобразите количество параметров, нажмите кнопку «Добавить» или «вычесть», экран дисплея изменяется от 1 до 5, соответственно, представляя параметры пяти элементов, выберите номер входа, который необходимо сохранить или перенести, нажмите кнопку «set» Ключ для достижения загрузки или хранения.

Максимальный размер:
Поскольку точечный Сварочный Трансформатор обычно изготавливается вручную, мощность, диаметр провода, витки не одинаковые, что приводит к дисперсии больших параметров, контроллер адаптируется к различным трансформаторам, регулируемый диапазон параметров очень большой, очень вероятно из-за неправильных настроек привести к повреждению клеток (У меня есть из-за корректировки времени точечной сварки слишком долго, так что поверхность ячейки была сожжена. Поэтому необходимо ограничивать максимальное значение каждого параметра. Эта машина имеет функцию ограничения максимального значения параметров.
Метод настройки выглядит следующим образом:
1. Пресс кнопку «Добавить» или «вычитать "кнопку, чтобы сделать" параметр "индикатор светильник, затем Пресс «Настройки» кнопку, чтобы не отпускать, около 5 секунд в функцию настройки верхнего предела, когда мигает индикатор «Time 1», В то время как цифровая трубка показывает текущее время точечной сварки 1 верхний предел.
2. Нажмите кнопку «увеличить» или «уменьшить», «Время 1», «ток 1», «интервал», «Время 2», «ток 2», индикатор мерцает в свою очередь, И отображает их соответствующие верхние пределы, выберите необходимые параметры, нажмите кнопку «set», В это время цифровые трубки мерцают, нажмите кнопку «увеличить» или «уменьшить», чтобы изменить предельное значение, отрегулируйте после нажатия кнопки «Настройка», дисплей перестанет мигать, И установка текущего параметра завершена.
3. После установки ограничений, вы должны сохранить их, чтобы начать действовать. Метод заключается в том, чтобы нажать кнопку «вычитание», чтобы сделать мигание индикатора «Параметры», цифровая трубка показывает «SA» и кнопку «настройки», которая завершает экономию. Если вы не хотите сохранять, вы не можете управлять кнопкой в течение 5 секунд, система покинет функцию настроек и откажет ранее измененные параметры. Если он не сохранен, все настройки недействительны, и плата управления все еще работает в соответствии с исходным предельным значением.

Использование выходного сигнала:
Панель управления оснащена выходом точечного сварочного сигнала. При нажатии на точечный переключатель сварочного аппарата оптопара включается. Когда Сварка закончена, оптопара закрыта после определенной задержки (которая может быть установлена). Его можно использовать в качестве сигнала на отзывы о автоматическом сварочном аппарате. Сигнал синхронизируется с светодиодный индикатором на плате. Время задержки устанавливается следующим образом:
Пресс "вычитание" кнопку, чтобы сделать "параметр" индикатор светильник вкл. Нажатие кнопки «Настройка» перейдет в состояние верхнего предела, но не отпускайте, пока цифровая трубка не покажет значение и мерцание. Значение, отображаемое в это время, является временем задержки выхода сигнала после точечной сварки. Счетчик полуцикла отображает 10, что означает оптическое соединение. 100 мс будут закрыты после завершения точечной сварки со ссылкой на индикатор на плате, оба из которых синхронны.

Посылка список:
1 * материнская плата
1 * Дисплей Панель
1 * патч
1*400 мм длина 5P линий
1*400 мм длина 2P линии
