EPever MPPT Tracer 12 В 24 В 40A 30A 20A 10A Контроллер заряда панели РЕГУЛЯТОР ЖК-дисплей для свинцово-кислотной литиевой батареи

Обзор

Серия Tracer A. На основе общего отрицательного дизайна и усовершенствованного алгоритма управления MPPT, с ЖК-дисплеем, отображающим состояние работы, этот продукт является художественным, экономичным и практичным. Улучшенный алгоритм управления MPPT, отслеживающий ряд может минимизировать максимальную скорость потери точки питания и время потери, быстро Отслеживайте максимальную точку мощности PV Массива и получайте максимальную энергию от солнечных модулей при любых условиях; И может увеличить коэффициент использования энергии в Солнечной системе на 10%-30% по сравнению с методом зарядки PWM. Функция ограничения заряда и тока и функция снижения заряда автоматически улучшают стабильность, которая работает даже при подключении больших pv-модулей и при высокой температуре, И повышения профессионального чипа защиты для порта связи, дальнейшего повышения надежности и удовлетворения различных требований приложений. С адаптивным трехступенчатым режимом зарядки на основе цифровой схемы управления, Tracer серии контроллеров может эффективно продлить срок службы батарей, значительно улучшает производительность системы и поддерживает универсальные функции электронной защиты, Включая защиту от перезарядки и разрядки, чтобы минимизировать повреждения компонентов системы, вызванные неправильной установкой или сбоем системы, И эффективно обеспечивает более безопасную и надежную работу системы солнечного источника питания в течение более длительного срока службы. Этот модульный Солнечный контроллер может быть широко использован для различных применений, например, базовые станции связи, бытовые системы, и полевой мониторинг и т. д.

Характеристика

Серия Tracer A. На основе общего отрицательного дизайна и усовершенствованного алгоритма управления MPPT, с ЖК-дисплеем, отображающим состояние работы, этот продукт является художественным, экономичным и практичным. Улучшенный алгоритм управления MPPT, отслеживающий ряд может минимизировать максимальную скорость потери точки питания и время потери, быстро Отслеживайте максимальную точку мощности PV Массива и получайте максимальную энергию от солнечных модулей при любых условиях; И может увеличить коэффициент использования энергии в Солнечной системе на 10%-30% по сравнению с методом зарядки PWM. Функция ограничения заряда и тока и функция снижения заряда автоматически улучшают стабильность, которая работает даже при подключении больших pv-модулей и при высокой температуре, И повышения профессионального чипа защиты для порта связи, дальнейшего повышения надежности и удовлетворения различных требований приложений. С адаптивным трехступенчатым режимом зарядки на основе цифровой схемы управления, Tracer серии контроллеров может эффективно продлить срок службы батарей, значительно улучшает производительность системы и поддерживает универсальные функции электронной защиты, Включая защиту от перезарядки и разрядки, чтобы минимизировать повреждения компонентов системы, вызванные неправильной установкой или сбоем системы, И эффективно обеспечивает более безопасную и надежную работу системы солнечного источника питания в течение более длительного срока службы. Этот модульный Солнечный контроллер может быть широко использован для различных применений, например, базовые станции связи, бытовые системы, и полевой мониторинг и т. д.

Спецификация:

Товар

Tracer 1206AN

Tracer 2206AN

Tracer 1210AN

Tracer 2210AN

Tracer 3210AN

Tracer 4210AN

Номинальное напряжение системы

12V/24VDC авто

12V/24VDC авто

Номинальный ток заряда

10A

20А

10A

20А

30A

40А

Номинальный ток разряда

10A

20А

10A

20А

30A

40А

Диапазон напряжения батареи

8 ~ 32 В

8 ~ 32 В

Макс. PV открытое напряжение цепи

60V; 46V

100 в; 92 в

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 36 В

(Напряжение батареи + 2 в) ~ 72 в

Максимальная входная мощность PV

130 Вт/12 В

260 Вт/12 В

130 Вт/12 В

260 Вт/12 В

390 Вт/12 В

520 Вт/12 В

260 Вт/24 В

520 Вт/24 В

260 Вт/24 В

520 Вт/24 В

780 Вт/24 В

1040 Вт/24 В

Собственного потребления

≤ 12 мА

<= 12 мА

Падение напряжения цепи Разряда

≤ 0,23 в

<= 0,23 в

Коэффициент компенсации температуры

-3 мВ/°C/2 в (по умолчанию)

-3 мВ/°C/2 в (по умолчанию)

Заземление

Общий отрицательный

Общий отрицательный

Интерфейс RS485

5VDC/100mA

5VDC/100mA

Время подсветки ЖК-дисплея

60S (по умолчанию)

60S (по умолчанию)

Экологические параметры

Рабочая температура окружающей среды

-25 °C ~ + 50 °C(100% вход и выход)

-25 °C ~ + 50 °C(100% вход и выход)

Диапазон температуры хранения

-20 °C ~ + 70 °C

-20 °C ~ + 70 °C

Относительная влажность

≤ 95%, N.C.

<= 95%, N.C.

Корпус

IP30

IP30

Размеры

172x139x44 мм

220x154x 52 мм

172x139x44 мм

220x154x 52 мм

228x164x55мм

252x180x63мм

Размер крепления

130x130mm

170x145мм

130x130mm

170x145мм

170x164мм

210x171мм

Терминал

12AWG(4 мм 2)

6AWG(16 мм 2)

12AWG(4 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2

Рекомендуемый кабель

12AWG(4 мм 2)

10awg (6 мм 2)

12AWG(4 мм 2)

10awg (6 мм 2)

8AWG(10 мм 2)

6AWG(16 мм 2)

Вес

0,57 кг

0,94 кг

0,57 кг

0,94 кг

1,26 кг

1,65 кг

Тип батареи

Свинцово-кислотная батарея:

Герметичный (по умолчанию)

Гель

Затопленный

Пользователь (9 ~ 17 в/12 В; 18 ~ 34 в/24 В)

Литиевая батарея:

LiFePO4(4s/12V; 8s/24V)

Li(NiCoMn)O2 (3s/12V; 6s/24V)

Пользователь (9 ~ 34 в)

Дополнительные аксессуары

Защита:

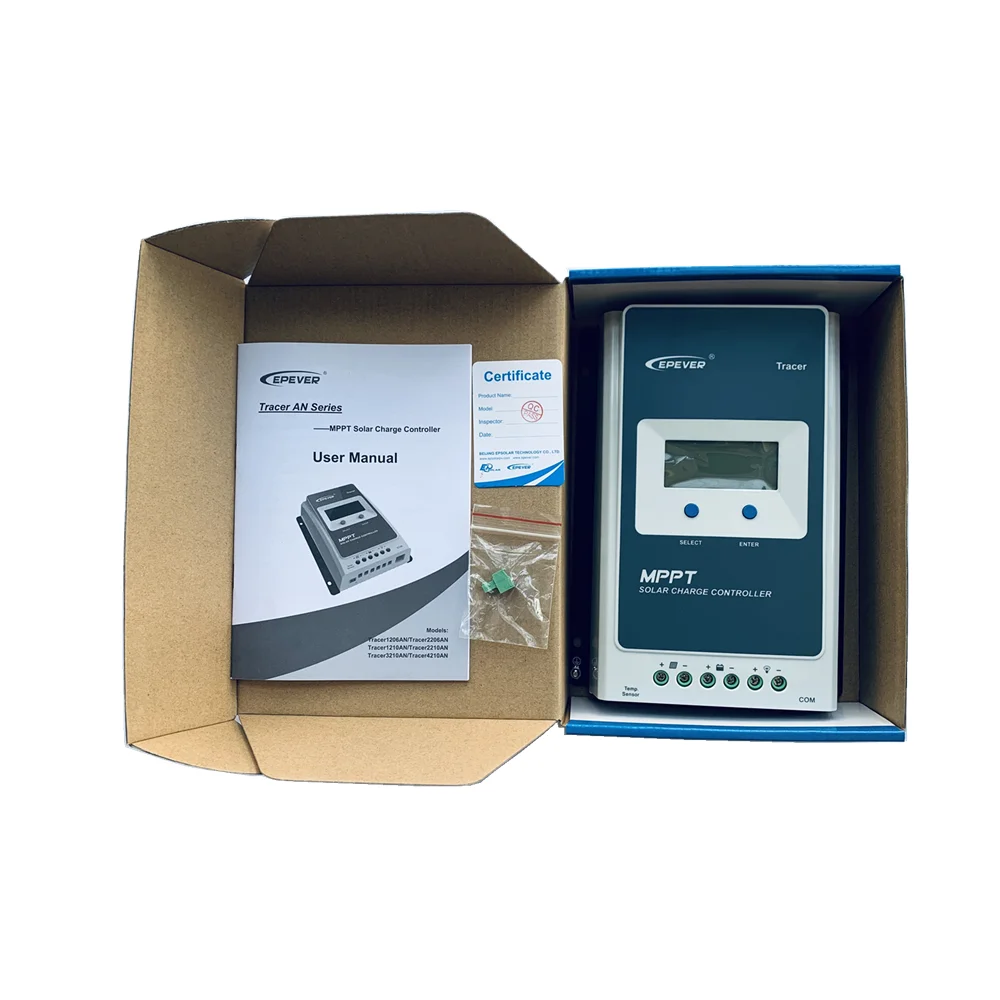

Упаковочный лист

1 шт. контроллер Tracer3210AN

1 шт. Руководство пользователя

1 шт. датчик температуры (RT-MF58R47K3.81A)

1 шт. разъем

Сертификация продукта:
