Измеритель напряжения и тока VA7520S 120 В а автомобильный аккумулятор 12 24 48

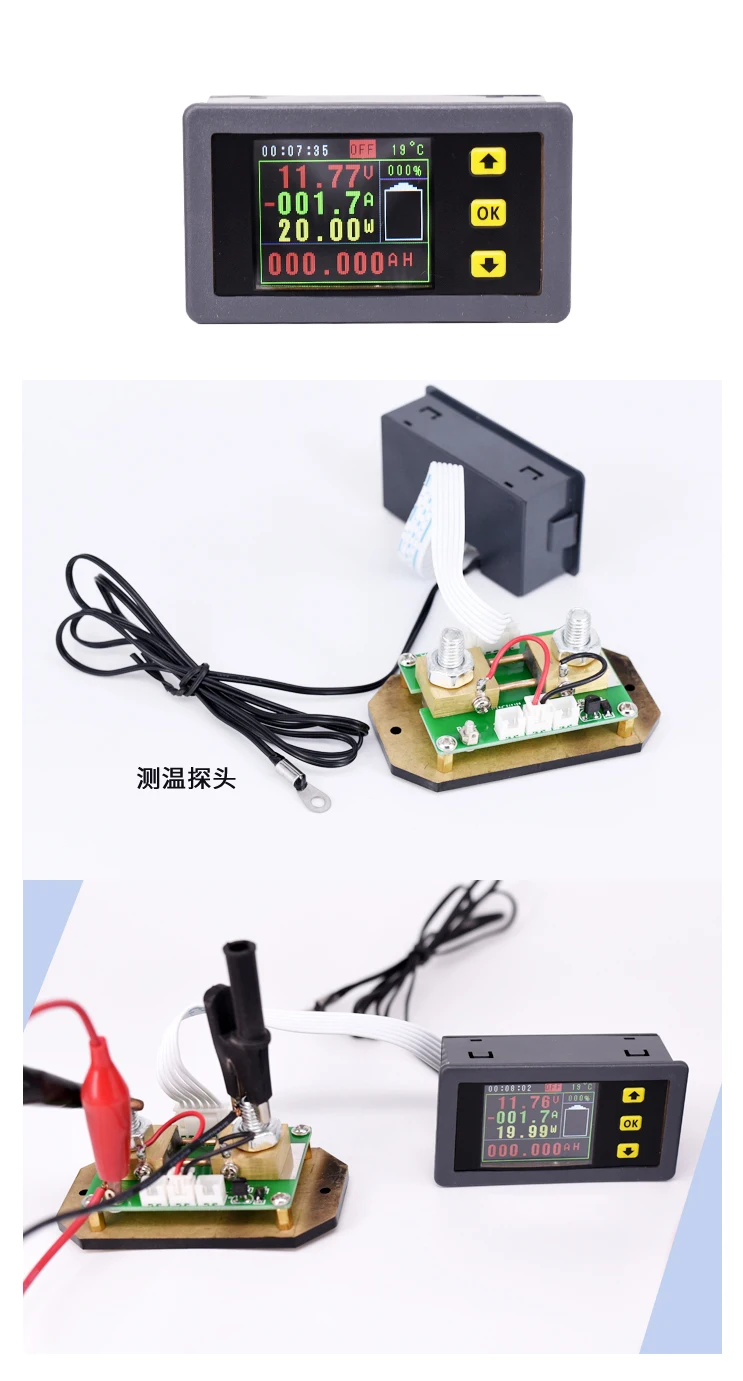

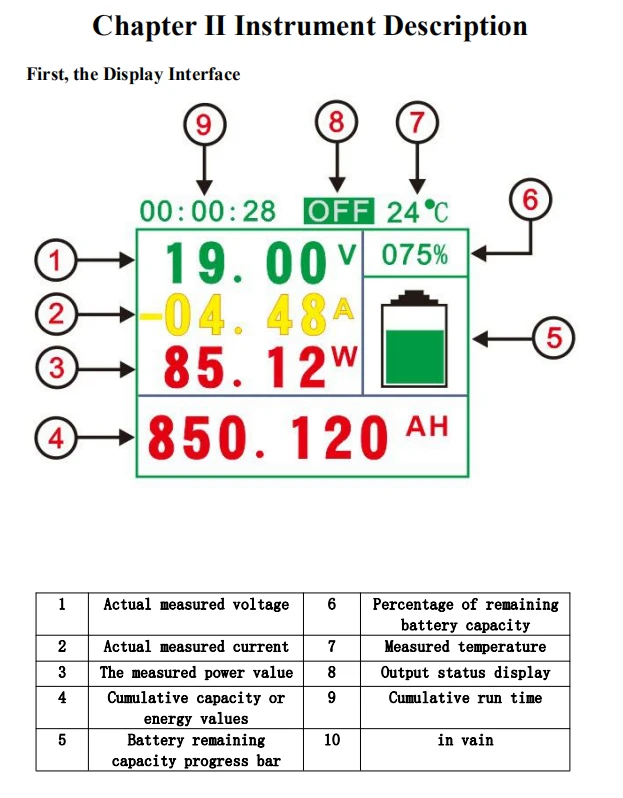

Описание Описание загрузки документа:Http://www.eiemsun.com/c/8107.htm Во-первых, введение инструмента VA7510S-это базовый многофункциональный прибор, который может отображать напряжение, ток, Мощность, емкость, энергия, температура, время работы и другие физические параметры в Защита от перенапряжения, пониженного напряжения, перегрузки по току и перегрева в режиме реального времени Может быть достигнут за счет зарезервированных релейных интерфейсов. Измеритель использует цвет 1,8 дюйма ЖК-дисплей как дисплей, отображение данных более полным и четким, легко наблюдать. Это Измеритель идеально подходит для приложений, требующих мониторинга выходного напряжения и Ток, а также зарядка и разрядка аккумуляторов. Во-вторых, основные особенности 1. Двунаправленное определение тока, для обнаружения заряда и разрядки пользователи могут Легко определяет свойства двунаправленного тока, не нужно менять направление Соединения. 2. Функция отключения питания, после отключения питания, количество Ач и Втч Перед отключением питания можно запомнить, удобно для наблюдения и Измерение. 3. Функция очистки данных по времени и Ач, не влияет на следующее измерение. 4. Процент Ач может быть установлен без влияния на прямой разряд Измерение. 5, напряжение, ток, AH, WH, время, мощность, одновременно отображается, Полное и четкое отображение информации. 6. С функцией отключения выхода, гибким включением или выключением выхода. 7, с перенапряжением, перегрузкой по току, перегревом и другими расширенными Функции защиты. 8. Его можно откалибровать онлайн, что позволяет клиентам оперативно исправлять ошибки. 9. В случае необходимости жидкокристаллический дисплей может быть закрыт, уменьшите мощность Потребление.

VA7510S ссылки:/item/4000058296452.html

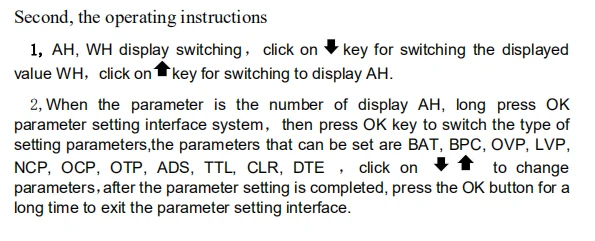

В-третьих, введение функции 1. Настройка значения емкости аккумулятора «BAT», этот параметр предназначен для установки аккумулятора Измеренная Общая емкость. 2. Процент оставшейся емкости аккумулятора «BPC» может быть установлен в соответствии с Значение оставшейся батареи AH. 3. «OVP» устанавливает значение защиты от перенапряжения, если установлено значение OVP, когда Фактическое измеренное значение напряжения больше заданного значения, это подскажет Перенапряжение и отключение реле (клиенты должны владеть). 4. «LVP» устанавливает значение защиты от перенапряжения, если вы устанавливаете значение LVP, когда Фактическое измерение напряжения меньше установленного значения, это подскажет Пониженное напряжение и отключение реле (клиенты должны владеть). 5. «NCP» устанавливает значение защиты от перенапряжения. Если установлено значение NCP, когда Фактическое значение зарядного тока для измерения меньше установленного значения, Это вызовет перегрузку по току и отключение реле. (клиенты должны владеть). 6. «OCP» устанавливает значение защиты от перенапряжения. Если установлено значение OCP, Когда фактическое значение разряда измерения меньше установленного Будет предложено значение, Перегрузка по току и реле будет отключено. (необходимоПокупатели для владения). 7. «OTP» устанавливает значение защиты от перегрева. Если установлено значение OTP, Когда фактическое измеренное значение температуры больше заданного значения, Появится запрос на Перегрев и реле будет отключено. (необходимоПокупатели для владения). 8. Настройка адресного кода связи «ADS». В мультимашинеСвязь, многомашинная связь достигается путем установкиАдресный код. 9. Инструмент «TTL» поддерживает выходное состояние реле по умолчанию, как правилоОткрытый или нормально закрытый. 10. Функция коррекции холостого тока «CLR», если фактический ток нагрузкиНоль

Пояснение: если тестируемая батарея (источник питания) работает в нормальном режиме

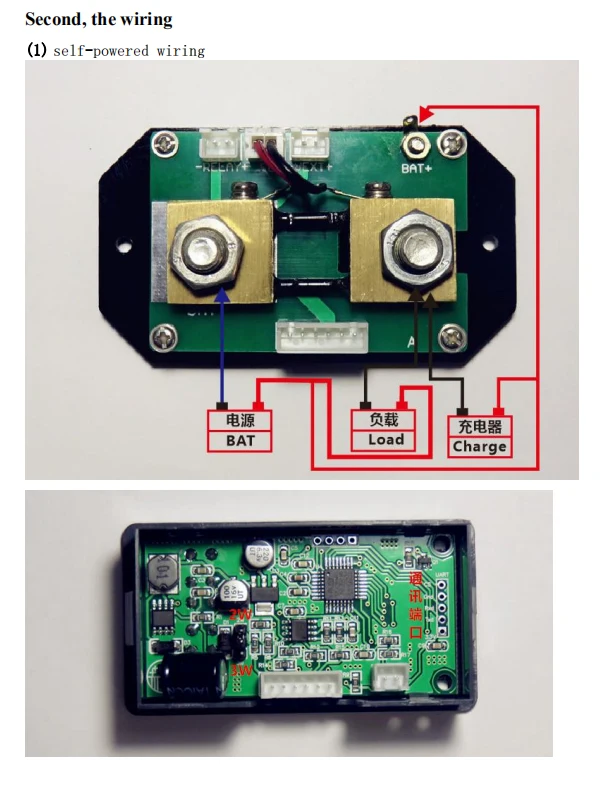

Диапазон рабочего напряжения (6-75 в), можно использовать собственную проводку источника питания., сначала Отрегулируйте крышку перемычки интерфейса выбора источника питания на «2 Вт», затем Подключите положительную клемму аккумулятора (источник питания) к напряжению Измерительный порт «Bat +» и отрицательная клемма аккумулятора (питание Поставка) для шунта «BAT-» при проводке., положительный и отрицательный полюса Источник питания не должен быть подключен неправильно или обратно. Подключите Положительный полюс батареи (источник питания) к положительному полюсу нагрузки. Отрицательный полюс батареи (источник питания) подключен к отрицательному полюсу Нагрузка через другой конец шунта; Положительный полюс зарядного устройства Подключен к положительному полюсу аккумулятора и отрицательному полюсу Зарядное устройство подключается к аккумулятору (источнику питания) через другой конец Шунт. Пояснение: если диапазон напряжения проверяемой батареи (источник питания) во время Нормальная работа не между (6-75 в), внешним источником питания Можно использовать режим подключения, диапазон внешнего напряжения питания (6-75) в, первый Отрегулируйте крышку перемычки, которая выбирает интерфейс источника питания на «3 Вт», затем Подключите положительную клемму аккумулятора (источник питания) к напряжению Порт измерения «Bat +» при подключении Подключите отрицательный полюс батареи (Источник питания) для шунта «BAT-», положительный и отрицательный полюса Источник питания не должен быть подключен неправильно или обратно. Подключите Положительный полюс батареи (источник питания) к положительному полюсу нагрузки, Отрицательный полюс батареи (источник питания) подключен к отрицательному полюсу Нагрузка через другой конец шунта; Положительный электрод Зарядное устройство подключается к положительному электроду аккумулятора, отрицательному полюсу Зарядного устройства подключается к отрицательному полюсу фазы аккумулятора (питания) Через другой конец шунта. (3) инструкции по подключению реле

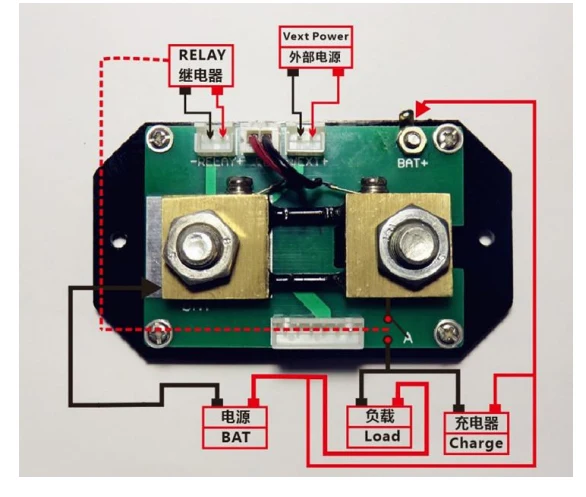

Пояснение: Рабочее напряжение реле обеспечивается внешним Источник питания, если реле настроено, внешний источник питания с Должно быть то же рабочее напряжение, что и реле, и сделать Состояние источника питания прибора отрегулировано до состояния «3 Вт». Подключите управление Порт реле к интерфейсу контроллера, затем Подключите отрицательный полюс Источник питания в положение «BAT-» шунта через нормально открытое или Нормально закрытый порт реле, проводка в других частях не изменена.

Гарантия и послепродажное обслуживание Спасибо за покупку голубой электронной продукции. Чтобы максимизировать использование Из особенностей вашего нового продукта мы рекомендуем Вам воспользоваться следующими Простые шаги: 1. Прочитайте инструкцию по безопасному и эффективному использованию. 2. Ознакомьтесь с условиями гарантии. Условия Гарантии: Гарантийный срок составляет один год с даты отправки. Во время Гарантийный срок, компания выбирает ремонт или замену неисправного Инструмент в соответствии с ситуацией. Для ремонта, пожалуйста, отправьте этот товар на наш Компания. Гарантия не распространяется на следующие условия: Повреждения при использовании d в результате неправильной эксплуатации или обслуживания при использовании r; Использование Программное обеспечение или интерфейс, предоставленные пользователем; Без разрешения от Центр послепродажного обслуживания, ущерб, вызванный разборкой или ремонтом Без разрешения.

---
