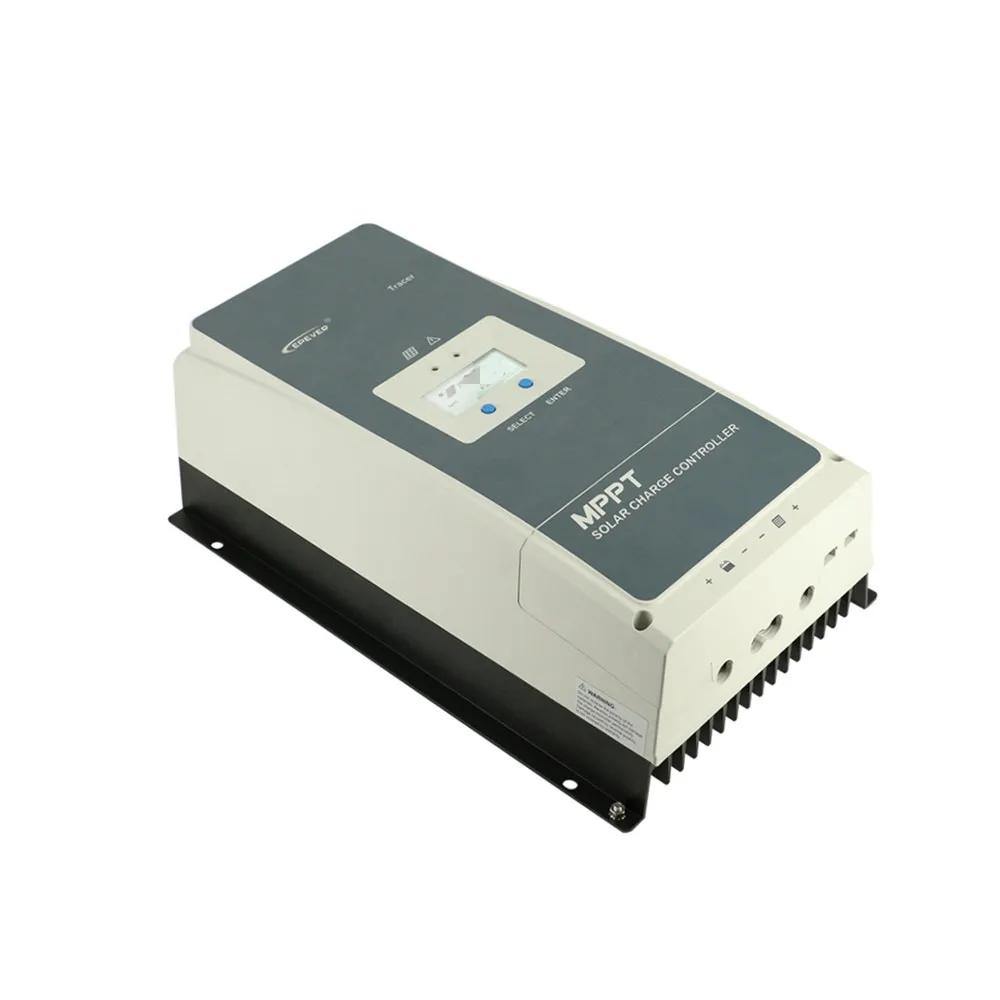

Контроллер заряда EPever MPPT 50A 12 В 24 36 48 автоматический солнечный регулятор ЖК

Контроллер заряда EPever MPPT 50A 12 В 24 36 48 автоматический солнечный регулятор ЖК

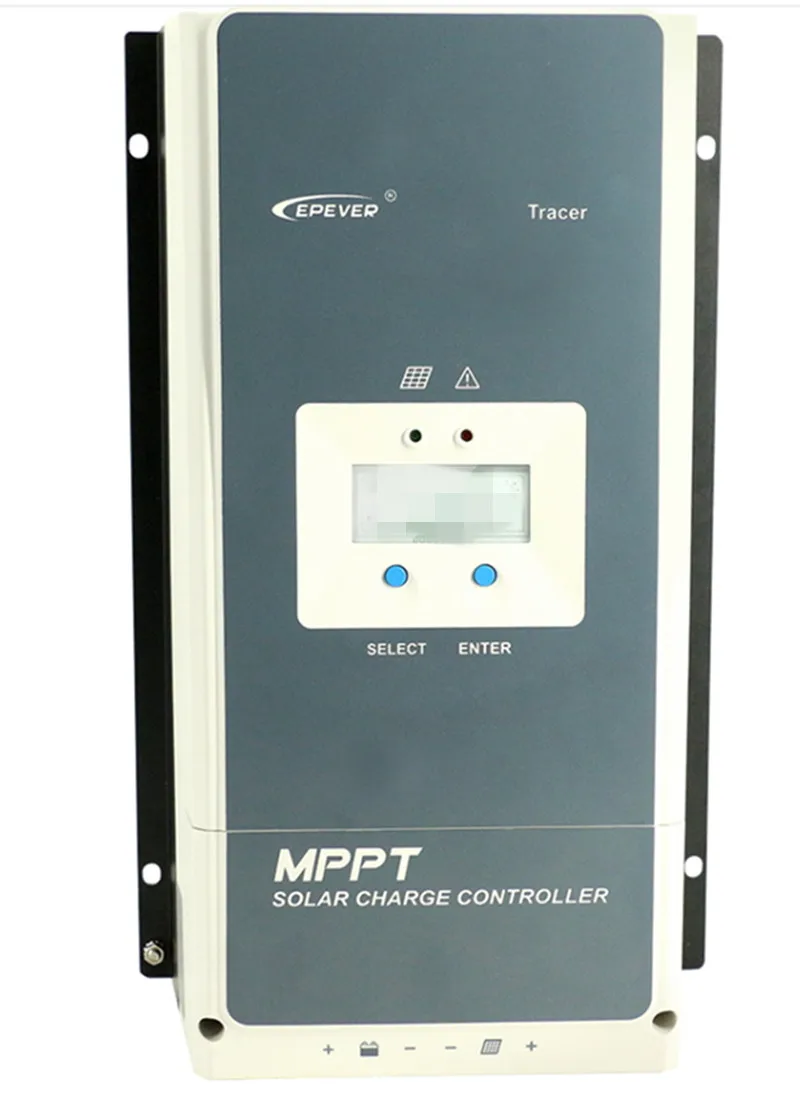

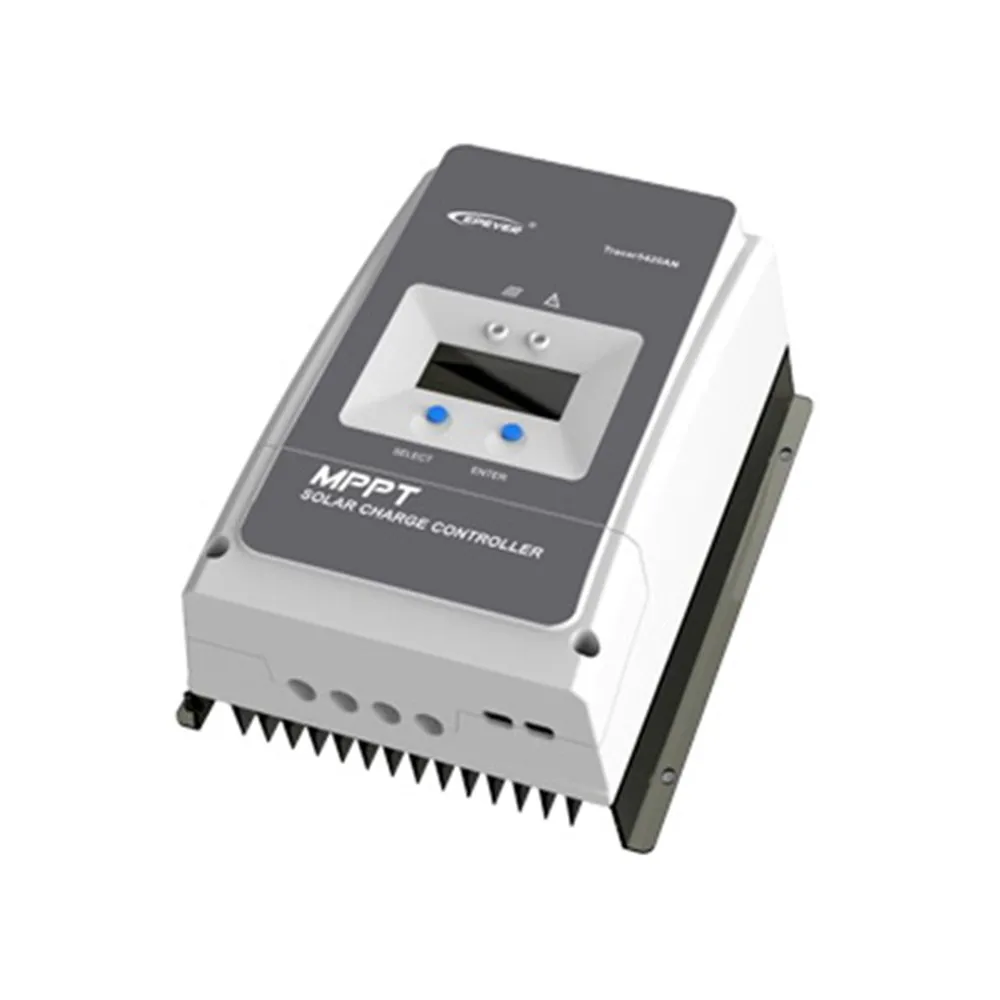

EPever MPPT Tracer 50A контроллер солнечного заряда 12 В 24 в 36 в 48 в автоматический Солнечный регулятор жк-дисплей макс. 150 в 200 в PV Входная гибридная Солнечная энергосистема

Модель: Tracer5415AN 5420AN

Обзор
На основе многофазной синхронной технологии выпрямления (MSRT) и передовой MPPT
Алгоритм управления, использует двухъядерный процессор и коотрицательный дизайн, серия Tracer-AN
Контроллеры обладают характеристиками быстрого отклика, высокой надежностью и промышленными стандартами.
MSRT гарантирует высокую эффективность преобразования в любой зарядной мощности, которая резко
Улучшает энергоэффективность солнечной системы. Новое оптимизированное отслеживание MPPT
Технология может быстро отслеживать Макс точку мощности PV Массива в любой ситуации и получает
Максимальная энергия в режиме реального времени.
Функция автоматического снижения мощности полностью обеспечивает доступ к избыточным модулям PV и
Высокая температура бега.
Контроллер серии Tracer-AN обладает адаптивным трехступенчатым режимом зарядки на основе
Цифровая схема управления. Эта функция может эффективно продлить срок службы батареи и
Значительно улучшает производительность системы.

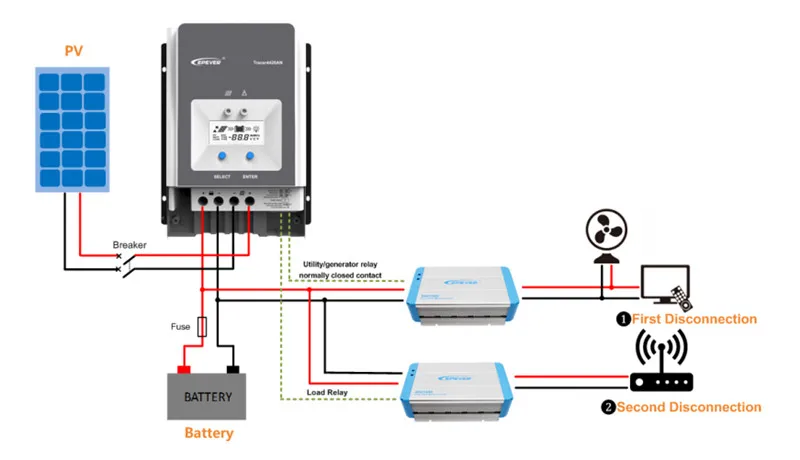

Сухой контакт нагрузки/утилиты/генератора для подключения внешних устройств удобно
Гибридная система питания легко.
Всесторонняя электронная защита, включая перезарядку, переразрядку и PV
Защита от обратной полярности, эффективно обеспечивает более надежную и долговечную солнечную систему
Более продолжительное время работы.
Изолированный порт RS485 со стандартным протоколом связи MODBUS и мощностью 5 В
Поставка легко расширить применение. До 6 контроллеров, подключенных параллельно
Поддерживается. Контроллер может быть широко использован для различных применений, например, солнечных RV,
Бытовая система и полевой мониторинг и т. Д.

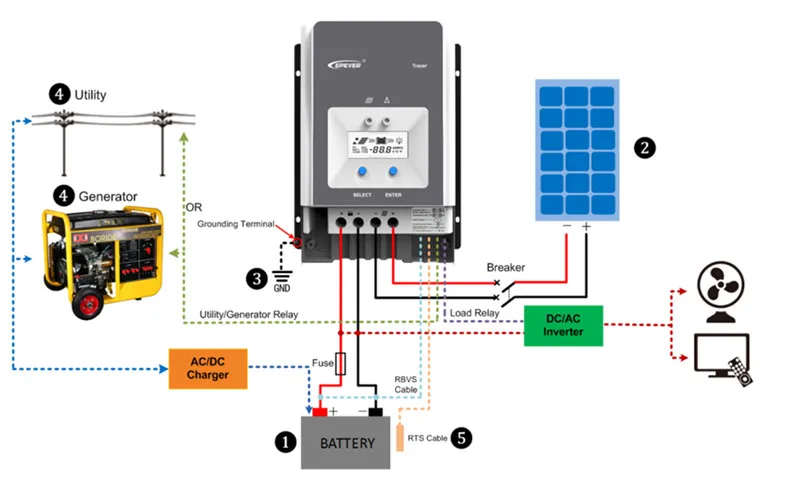

Один контроллер

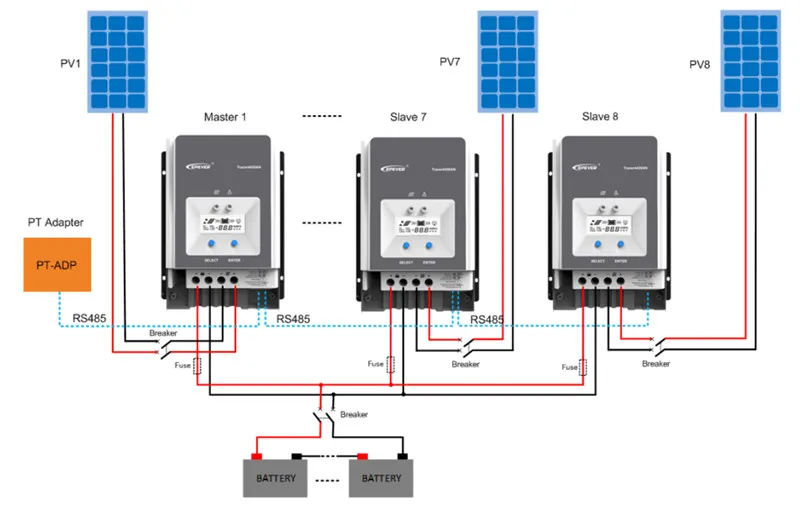

Несколько контроллеров: максимум 6 единиц параллельно

Основные характеристики

* Эффективность отслеживания MPPT выше 99.5%

* Максимальная Эффективность преобразования заряда до 98%

* Выбор типа батареи: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский (программируемый), литиевый аккумулятор

* Общее отрицательное заземление, зарядный ток до 100А

* Зарядка и функция ограничения тока

* Функция снижения заряда при высокой температуре

* 3 реле для различных потребностей: Утилита, генератор и нагрузка

* Поддержка до 6 единиц параллельно

* Дистанционный датчик температуры и напряжения

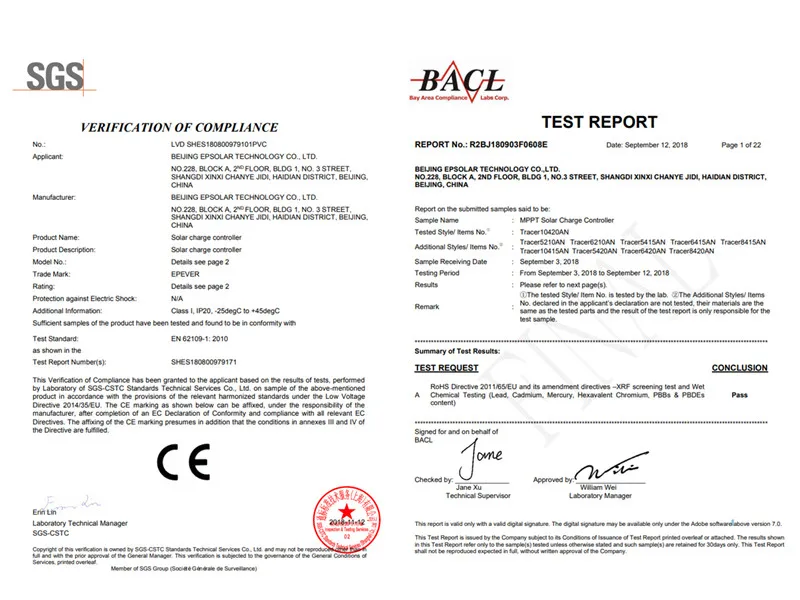

* Изолированный RS-485 с 5VDC/200Ma с сертификацией MODBUS protoCE (LVD EN/IEC62109, EMC EN61000-6-1/3)col

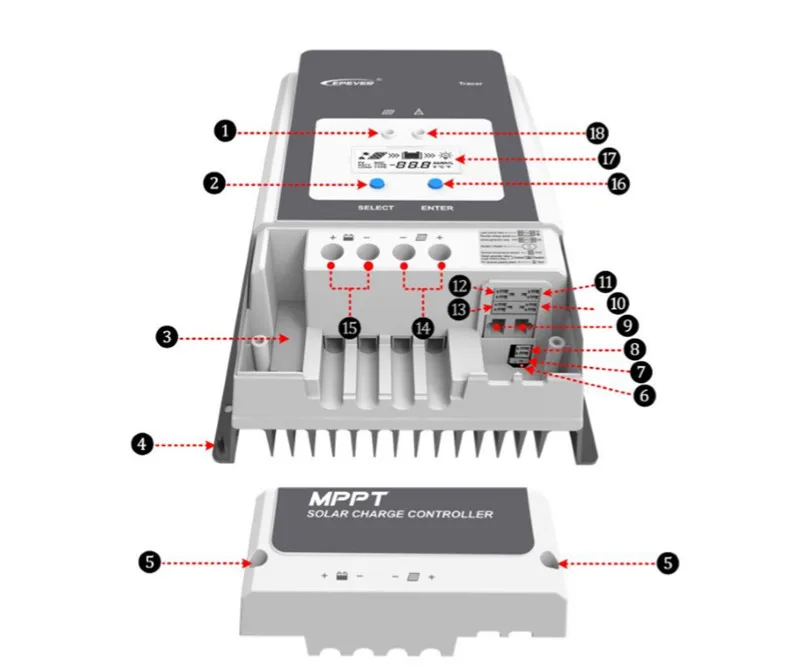

Характеристики:

Светодиодный-светодиодный индикатор зарядки ❷-Кнопка выбора ➀-порт RBVS (3)

❸-Предохранитель ➁-реле контроля нагрузки (4) клем- Клемма заземления ➂-утилита/реле генератора выключено

❺-Крышка винтовых отверстий M4 ➃-PV терминалы ❻-PV индикатор обратной полярности сигнализации

Инжектор-генератор и реле нагрузки enable⑴ r- RTS порт (2)

ВКЛ.-RS485 порт (5VDC/200mA) вкл.-утилита/реле генератора

Rbv-RBVS порт (3) реле управления нагрузкой (4)

Электрогенераторное реле/реле генератора выключено-PV терминалы (5)

Клеммы аккумуляторной батареи (5) Кнопка ВКЛ./ВЫКЛ.

Светодиодный индикатор аварийной неисправности с ЖК-дисплеем

Характеристики:

Товар

5415AN

6415AN

8415AN

10415AN

5420AN

6420AN

8420AN

10420AN

Номинальное напряжение системы

12/24/36/48VDC или авто

Диапазон входного напряжения батареи

8V ~ 68V

Тип батареи

Запечатанный (по умолчанию)/гель/затопленный/пользователь, LiFePO4/ Li(NiCoMn)O2/ User

Предохранитель батареи

80A/58V

150А/58 в

80A/58V

150А/58 в

Номинальный ток заряда

50A

60А

80а

100А

50A

60А

80а

100А

Номинальная мощность зарядки

625W/12V 1250W/24V 1875W/Е-байка 36В 2500 Вт/48V

750 Вт/12 в 1500 Вт/24 В 2250 Вт/36 в 3000 Вт/48 в

1000 Вт/12 в 2000 Вт/24 В 3000 Вт/36 в 4000 Вт/48 в

1250W/12V 2500W/24V 3750W/Е-байка 36В 5000 Вт/48V

625W/12V 1250W/24V 1875W/Е-байка 36В 2500 Вт/48V

750 Вт/12 в 1500 Вт/24 В 2250 Вт/36 в 3000 Вт/48 в

1000 Вт/12 в 2000 Вт/24 В 3000 Вт/36 в 4000 Вт/48 в

1250W/12V 2500W/24V 3750W/Е-байка 36В 5000 Вт/48V

Макс. PV открытое напряжение цепи

150В ① 138в ②

200В ① 180в ②

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 108 в

(Напряжение батареи + 2 в) ~ 144 в

Эффективность отслеживания

≥ 99.5%

Макс. Эффективность преобразования

98.30%

98.60%

98.50%

98.60%

98.30%

98.10%

98.50%

98.50%

Эффективность полной нагрузки

97.80%

98.00%

98.00%

98.00%

97.10%

97.50%

97.50%

97.60%

Коэффициент компенсации температуры

-3 мВ/℃/2 в (по умолчанию)

Собственного потребления

98mA/12V; 60ма/24V 50мА/Е-байка 36В; 46mA/48V

Заземление

Общее отрицательное заземление

Реле

Номинальное значение: 5A/30VDC; Макс. Значение: 0.5A/60VDC

Интерфейс RS485

RS485(5VDC/200mA, два порта RJ45 параллельно)

Время подсветки ЖК-дисплея

По умолчанию: 60S, диапазон: 0 ~ 999S(0S: подсветка постоянно включена)

Механические параметры

Диапазон температуры окружающей среды

-25 ℃ ~ + 60 ℃(Derate выше 45 ℃)

Диапазон температуры ЖК-дисплея

-20 ℃ ~ + 70 ℃

Диапазон температуры хранения

-30 ℃ ~ + 85 ℃

Диапазон относительной влажности

От 5% до 95% (Н. К.)

Корпус

IP20

Степень загрязнения

PD2

Тип батареи

Свинцово-кислотный: герметичный (по умолчанию), гель, FLD, пользователь

Литиевая батарея:LiFePO4, Li(NiCoMn)O2, User

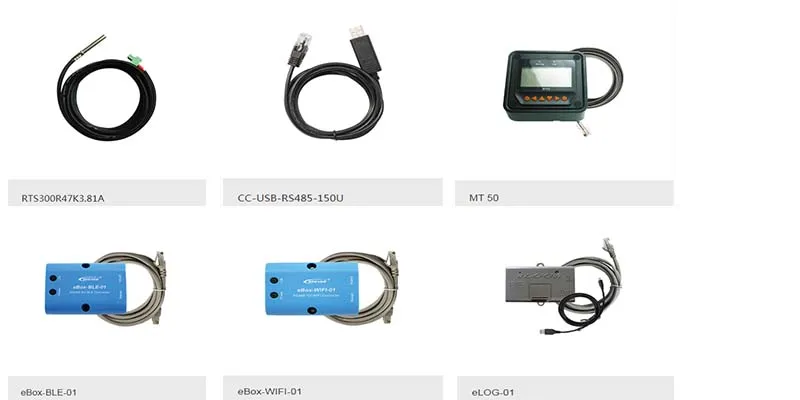

Аксессуары (опционально)

Дистанционный датчик температуры (RTS300R47K3.81A)

Приобретение температуры батареи для проведения компенсации температуры параметров контроля, стандартная длина кабеля 3 м (длина может быть изменена). RTS300R47K3.81A подключается к порту (4 th) на контроллере.

Кабель USB к RS485
CC-USB-RS485-150U

Конвертер USB в RS485 используется для мониторинга каждого контроллера с помощью программного обеспечения для ПК солнечной станции. Длина кабеля составляет 1,5 м. TheCC-USB-RS485-150U подключается к порту RS485 на контроллере.

Дистанционный измеритель

MT50

MT50 может отображать различные операционные данные и информацию о неисправности системы. Информация может отображаться на ЖК-экране с подсветкой, кнопки просты в эксплуатации, и цифровой дисплей читается.

WIFI Серийный адаптер

EBox-WIFI-01

После того, как контроллер подключен к eBox-WIFI-01 через стандартный Ethernet кабель (параллельный кабель), рабочий статус и соответствующие параметры контроллера можно контролировать с помощью программного обеспечения мобильного приложения через WIFI сигналы.

Адаптер RS485 для Bluetooth

EBox-BLE-01

После того, как контроллер подключен к eBox-BLE-01 через стандартный кабель Ethernet (параллельный кабель), состояние работы и соответствующие параметры контроллера могут контролироваться программным обеспечением мобильного приложения через сигналы Bluetooth.

Регистратор

ELOG01

После того, как контроллер подключен к eLOG-01 через кабель связи RS485, он может записывать операционные данные контроллера или контролировать состояние работы контроллера в режиме реального времени с помощью программного обеспечения ПК.

PT адаптер

PT-ADP

Управляйте работой и связывайтесь с 2-8 контроллерами параллельно

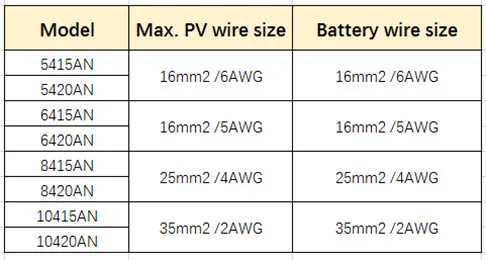

Размер провода

Защита

Защита от перегрузки по току

Защита от короткого замыкания PV

Защита от обратной полярности PV

Защита от ночной зарядки

Защита от перенапряжения батареи

Защита от перегрузки батареи

Защита от перегрева батареи

Защита от низкой температуры литиевой батареи

Защита от короткого замыкания

Защита от перегрузки нагрузки

Защита от перегрева контроллера

Защита от переходных процессов высокого напряжения для телевизоров
