T7 TC-T7-H TCR-T7 LCR-TC1 тестер транзисторов ESR диодный Триод Емкость MOS/PNP/NPN LCR TFT ЖК-экран

T7 TC-T7-H TCR-T7 LCR-TC1 тестер транзисторов ESR диодный Триод Емкость MOS/PNP/NPN LCR TFT ЖК-экран

Описание:

В чем разница между 3 версиями?

T7 / TC1:Цветной экран, две функции одинаковые! T7 немного быстрее! Экран TC1 немного больше, и все они питаются от литиевых батарей. Помимо измерительного сопротивления, емкости, индуктивности, диодов, МОП-Транзисторы, тиристоров, он также может измерять дополнительные регуляторы напряжения, инфракрасное декодирование (ограничено форматом Hitachi)

T7H:Обновленная версия T7, актуальная/Самая быстрая версия

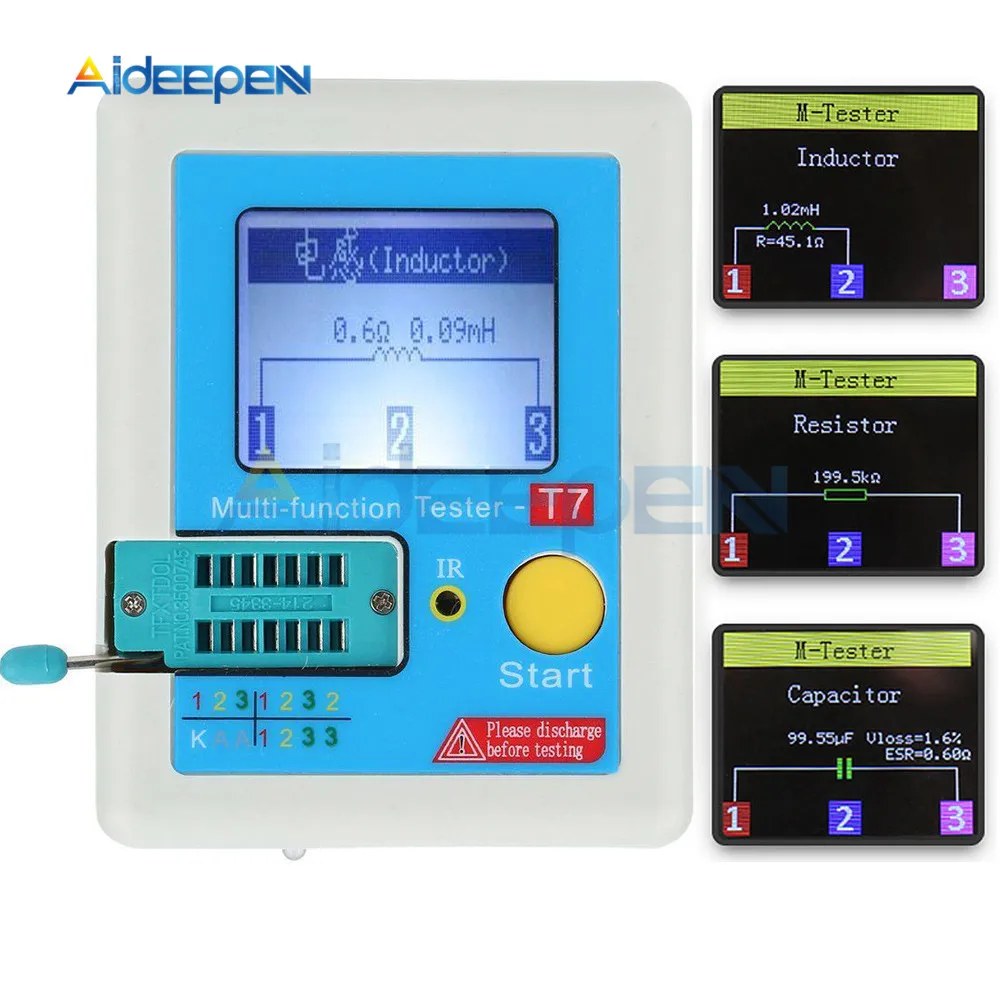

TC-T7-H

128x128 TFT дисплей

Многофункциональный ключ

Испытательная зона транзистора

Зона тестирования диода Зенера

Окно ИК-приемника

Интерфейс Micro USB для зарядки

СВЕТОДИОДНЫЙ индикатор заряда

Компонент

Диапазон

Описание параметров

BJT

-

HFE (коэффициент усиления постоянного тока), Ube (напряжение источника-эмиттера), Ic (ток коллектора), Iceo (ток коллектора (IB = 0), ices (коллектор короткого тока), Uf (переднее напряжение защитного диода) ③

Диод

Переднее напряжение <4,50 в

Прямое напряжение, Диодная емкость, ИК (обратный ток) ②

Двойные диоды

Прямое напряжение

Диод Зенера

0,01-4,50 V

(Испытательная зона транзистора)

Переднее напряжение, обратное напряжение

0,01-20V

(Зона тестирования диода Зенера)

Обратное напряжение

MOSFET

JFET

Cg (емкость затвора), Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④

IGBT

Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④

MOSFET

Vt (от ворот до порога источника Voltag), Cg (емкость затвора), Rds (слив до источника сопротивления), Uf (переднее напряжение защитного диода) ④

Тиристор

Igt (ток пускового механизма)<6 мА

Напряжение пускового механизма

ТРИАК

Конденсатор

25pF-100mF

Емкость, ESR (эквивалентное сопротивление серии), Vloss ①

Резистор

0,01-50MΩ

Сопротивление

Индуктор

0,01 mH-20 ч

Индуктивность, сопротивление постоянного тока ⑤

Батарея

0,1-4,5 в

Напряжение, полярность батареи

Примечание ②: Диодная емкость, ИК (обратный ток) отображается только при эффективной

Примечание ③: отображается только при наличии защитного диода

Примечание ④: ESR, Vloss отображается только при эффективном

Примечание ⑤: измерение индукторов с сопротивлением ниже 2100Ω

Вопросы и ответы

Вопрос

Причина

Раствор

Не может включаться

Встроенный литий-ионный аккумулятор выключен

Зарядка литий-ионного аккумулятора, методы зарядки см. Раздел 2,9

Неточные измерения

Неточные параметры калибровки

Пожалуйста, повторная калибровка, см. Раздел 2,4

TCR-T7

160x128 TFT дисплей

Многофункциональный ключ

Испытательная зона транзистора

Зона тестирования диода Зенера

Окно ИК-приемника

Интерфейс Micro USB для зарядки

СВЕТОДИОДНЫЙ индикатор заряда

Особенности:

TC-V2.12k-это многофункциональный tft-графический дисплей.

Тестер транзисторов

Автоматическое обнаружение zener diode0.01-30V

Самопроверка с автоматической калибровкой

ИК декодер

Поддержка Hitachi IR кодирования

ИК-дисплей формы волны

Инфракрасная приемная инструкция

Другое

Результаты измерений с использованием графического tft-дисплея (160x128)

Управление одним ключом

Автоматическое выключение (установка времени ожидания)

Встроенный литий-ионный аккумулятор большой емкости

Обнаружение напряжения литий-ионного аккумулятора

Поддержка китайского и английского языков

Предупреждение: Встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!

Предупреждение: Для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!

Многофункциональная клавиша имеет два действия:

-Короткий Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд

На протяжении всей Пресс: Пресс ключ более 1,5 секунд

В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.

-Интерфейс включения и измерения

3. Обнаружение транзистора

В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: Всегда обязательноРазрядКонденсаторы перед подключением к тестеру! Тестер может быть поврежден перед включением!

Предупреждение: Мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

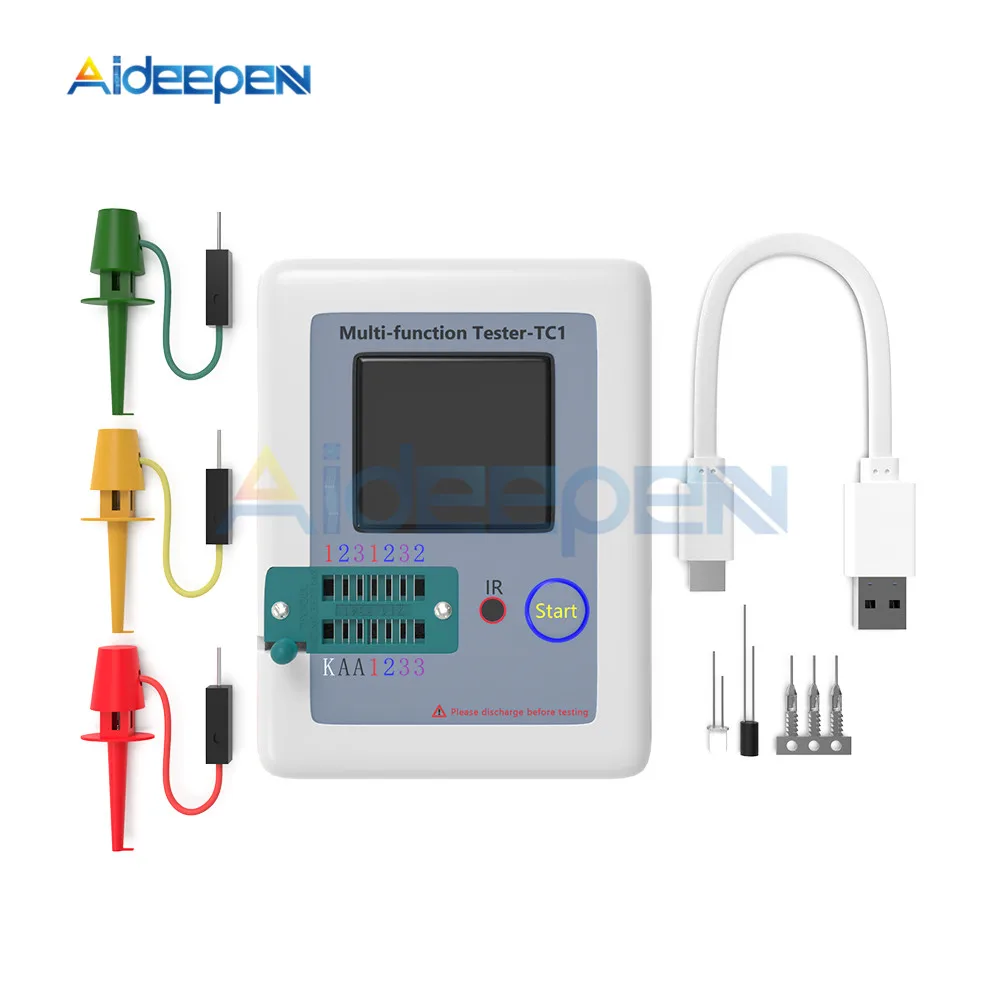

LCR-TC1

Самопроверка с автоматической калибровкой

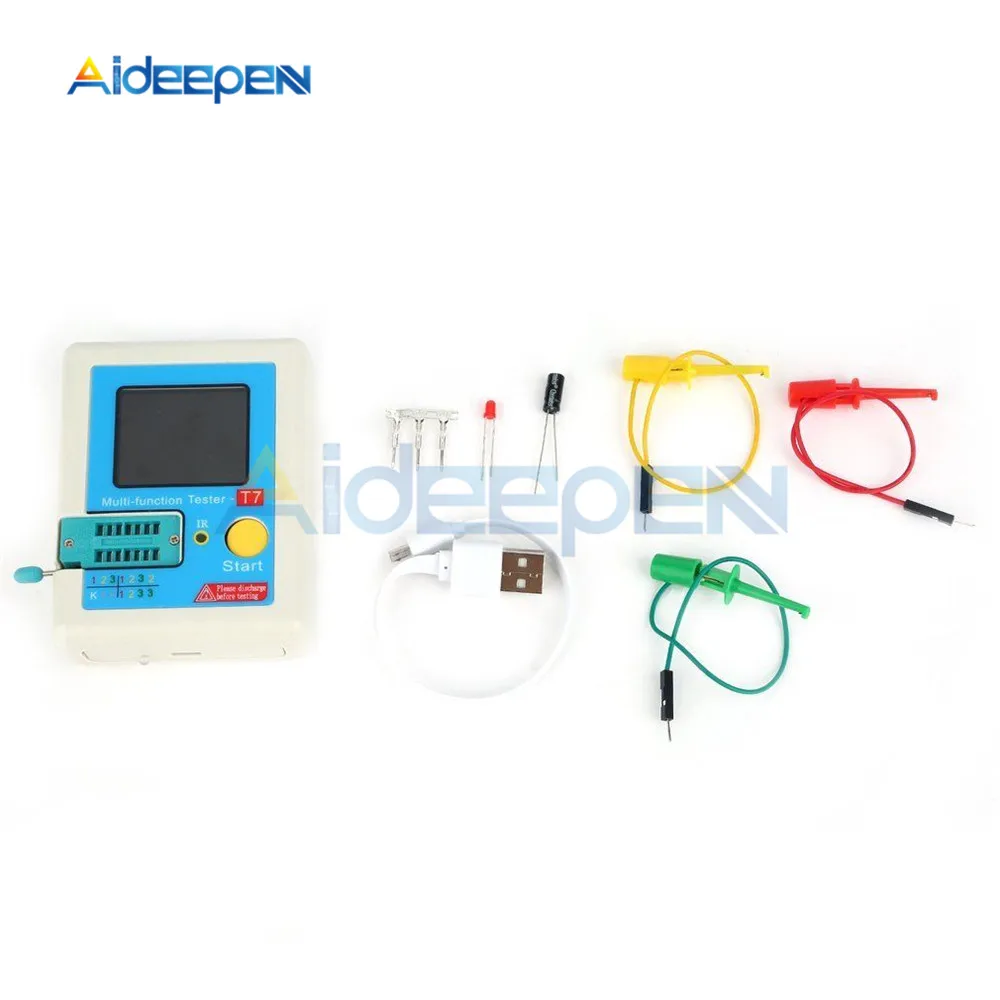

Посылка включает в себя:

1 xВысокоточный тестер транзисторов
