ZLSN3003STTL сетевой модуль уровня с RJ45 (контактный тип)

Модуль контактного типа с RJ45, прост в интеграции и использовании

Поддержка установки пользовательской прошивки или обновления программ на модулях

Высокая производительность, стабильная производительность и комплексная функция

Поддержка загрузки пользовательской веб-страницы

Краткое описание

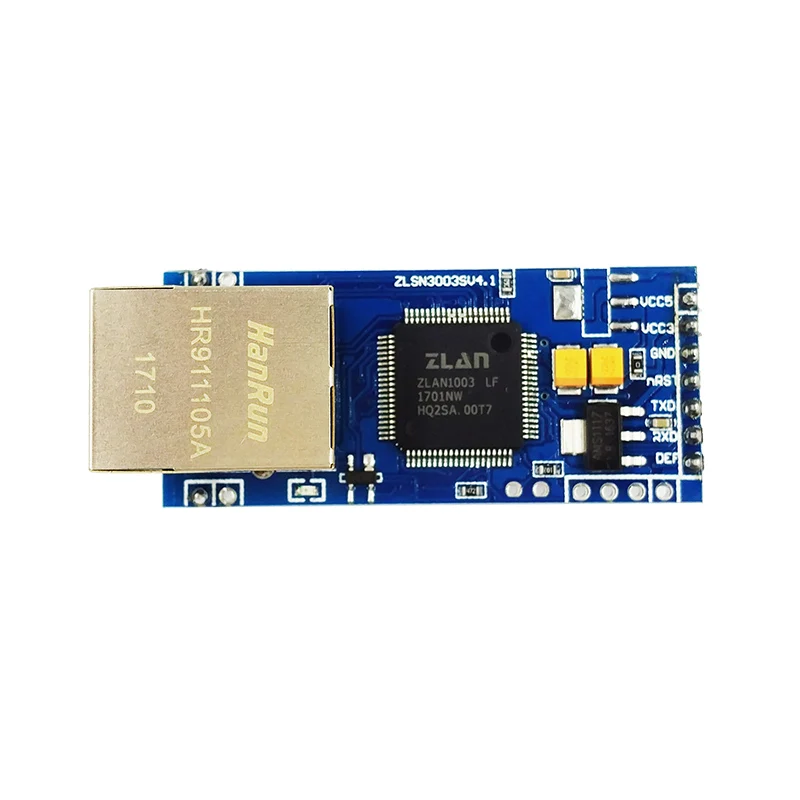

ZLSN3003S-это встроенный модуль TTL уровня к Ethernet с портом RJ45 Ethernet, который обеспечивает прозрачную передачу последовательных данных уровня TTL и данных TCP/IP/UDP, помогает пользователю MCU осуществлять подключение к сети через последовательный порт.

ZLSN3003S является функциональным встроенным модулем преобразования для Ethernet и последовательных данных, это внутренний интегрированный стек протокола TCP/IP, пользователь может легко завершить сетевую функцию встроенных устройств, используя его, может экономить человеческие и материальные ресурсы, а также время разработки для запуска продукции на рынок быстрее.

Тип подключения проводки ZLAN3003S отличается от ZLSN3003, в нем используется стиль установки сварного штыревого штыря. Использование одного сиденья, непосредственно приваренного к пользовательской печатной плате, проще, чем установка отверстия для винтов ZLSN3003. И по сравнению с ZLSN2003S, ZLSN3003S имеет порт Ethernet, это делает нагрузку на дизайн пользователя меньше. ZLSN3003S предназначен для обеспечения наиболее удобного встроенного сетевого модуля.

ZLSN3003S обеспечивают бывает 2 типов модуль 5V и 3,3 V, когда 5V источника питания Подключите PIN VCC5; В тех случаях, когда 3,3 V источника питания подключение к другому PIN VCC3.

Конец с H высокоскоростной модуль, L низкоскоростной модуль. Разница между ними-это высокоскоростной модуль с высокой температурой, но может поддерживать более высокую скорость передачи данных. К нормальной скорости передачи данных 9600 последовательного порта вы можете выбрать модель ZLSN3003SL.

Особенности

1) в стабильности данных ZLSN3003S может поддерживать двустороннюю передачу больших объемов данных в скорости 115200bps БОД, не потеряет байта. Может работать весь год и весь день. Поддержка промышленного температурного диапазона.

2) поддержка онлайн-программы обновления прошивки для установки конкретных функций через сеть, пользователи могут получить инструменты обновления программного обеспечения и обновить прошивку от компании ZLAN, а затем перейти к самой высокой версии.

3) с помощью настроенного инструмента ZLVircom можно осуществлять поиск, управлять модулем ZLSN3003S на локальной сети (поддержка кросс-сетевого поиска) и в Интернете. Все параметры модуля могут быть настроены одним касанием. Конфигурация устройства, управление очень удобно. Он может использовать последовательный порт ZLSN3003S для настройки всех его параметров, командный формат, аналогичный команде AT, и может непосредственно управлять, читать его состояние работы.

4) Поддержка функции DHCP, вы можете динамически получить IP, назначенный dhcp-сервер в локальной сети.

5) поддерживает DNS, автоматически решает имя домена назначения как IP, IP назначения может быть динамическим именем домена.

6) как TCP сервер, поддерживает уникальное мощное подключение 100 соединений.

7) как Клиент TCP поддерживает подключение к восьми целевым серверам. Как Клиент TCP, вы можете автоматически повторно подключиться после перерыва провода. Поддержка подразумевает технологию сердцебиения, чтобы обеспечить восстановление после отключения сети.

8) Поддержка UDP, UDP multicast и других функций.

9) биты данных поддерживают от 5 до 9 бит, паритет может быть Пять способов: нет, нечетный, ровный, отметка, пространство. Поддержка управления потоком CTS / RTS, DSR / DTR, XON / XOFF, 1 ~ 2 стоп-бит.

10) приведите примеры развития хоста, программа включает: VC, VB, Delphi, C + + Builder, Java, C # routines. Также может быть предоставлена библиотека DLL и исходный код метода вызова библиотеки, код можно загрузить с веб-сайта ZLAN.

ZLSN3003S обеспечивают 4 модели: 5V/3,3 V/высокая скорость/низкая скорость

Sub-модель

Описание

Самая высокая скорость передачи данных

Ток (мА)

ZLSN3003SH

Высокая скорость, мощность 3,3 V

115200

170

ZLSN3003SH-5

Высокая скорость, мощность 5 В, U3 сварные

115200

170

ZLSN3003SL

Низкая скорость, мощность 3,3 V

38400

140

ZLSN3003SL-5

Низкая скорость, мощность 5 В, U3 сварные

38400

140
