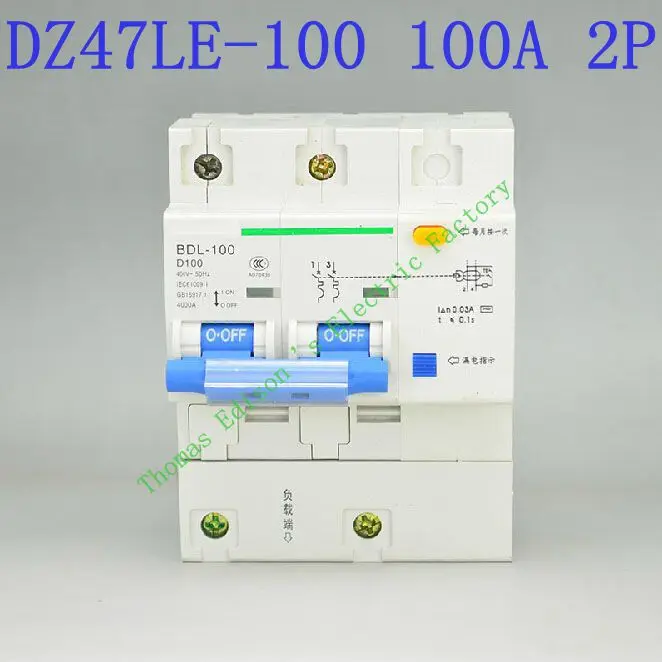

DZ47LE-100 2P 63A 80A 100A 400V ~ 50 HZ/60 HZ Выключатель остаточного тока с защитой от перегрузки по

Описание

DZ47LE-100 2 P 100A 400 V ~ 50 HZ/60 HZ Выключатель остаточного тока с защитой от перегрузки и утечки RCBO выключатель чоппер



Технические характеристики:



1. Сертификат Европейского соответствия
2. Dz47le-100 rccb Выключатель остаточного тока
3,2 летами гарантированности
4. Безопасный и надежный

1. Применение

DZ47LE-100 применим к линии переменного тока 50 Гц/60 Гц, номинальное напряжение 230 V для однополюсный, двухжильный, 2-полюсный или 400 V для 3-полюс, 3-полюсный 4-проводной, 4-полюсный и номинальный ток до 40A. Он может защитить линию и двигатель от перегрузки и короткого замыкания. Его также можно использовать для нечастых линий conver-sion и нечастый запуск двигателя. Он соответствует стандартам IEC60947-2.

2. Основные технические параметры

Тип

DZ47LE-100

Полюс

1 P + N, 2 P

3 P, 3 P + N, 4 P

Номинальный ток (A)

63,80, 100

Номинальное напряжение (В)

230

400

Номинальная отключающая способность короткого замыкания Icn (KA)

6

Номинальная остаточная работа/отключающая способность Im (A)

2000

Номинальный ток остаточного действия в (A)

0,03, 0,1, 0,3

Номинальный остаточный ток без действия Ino (A)

0.5In

Защита от перенапряжения класс

280V±5%

3. Применимый проводящий провод

Номинальный ток (A)

63

80

100

Номинальное поперечное сечение провода мм2

16

25

35

4. Время поломки остаточного тока

(A)

(А)

Время (ы) поломки, когда равны номинальному

Я

2I

5I

5,10, 20,50, 100200500А(A)

Itb

6-63

0,03, 0,05, 0,1, 0,3

0,1

0,06

0,04

0,04

0,04

5. Защита от перегрузки по току

Окружающего Температура

Исходном состоянии

Тесты ток

Ожидаемый результат

Ожидаемый результат

Обратите внимание

40±2OC

Холодный позиции

1.05In (In≤63A)

T≤1h

Non-релиз

-

Холодный позиции

1.05In (в [63A)

T≤2h

Non-релиз

-

Проводился immedi-отдельно после предварительного теста

1.30In (In≤63A)

T <1 ч

Релиз

Ток смузи поднимается до указанного значения в пределах 5s

1,30 дюйма (в> 63A)

T <2 h

Релиз

-5 ~ + 40OC

Холодный позиции

8.00In

T≤0. 2 s

Non-релиз

-

Холодный позиции

12.00In

T <0,2 s

Non-релиз

-















---
