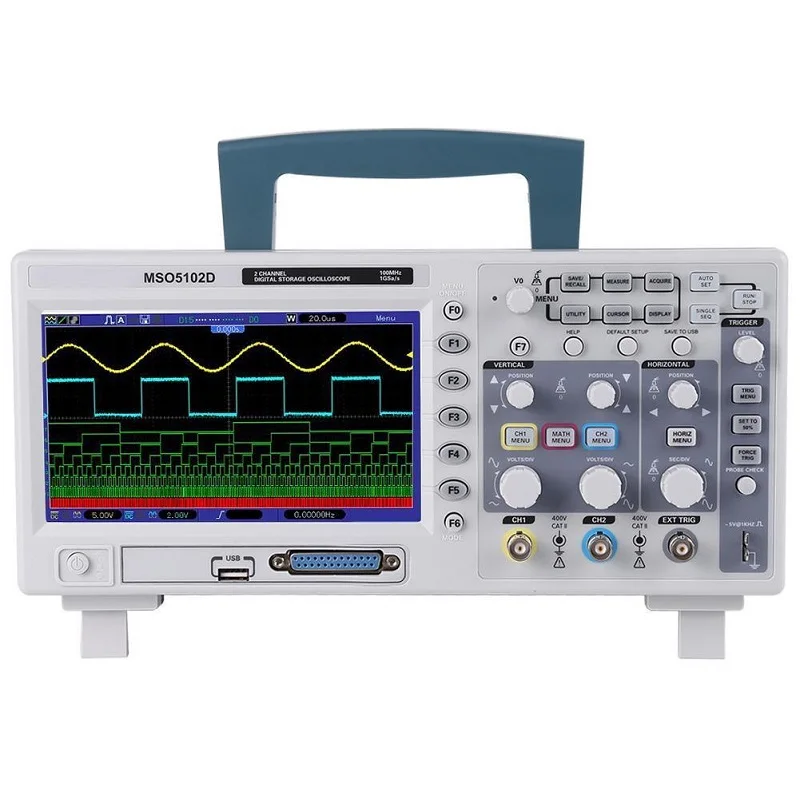

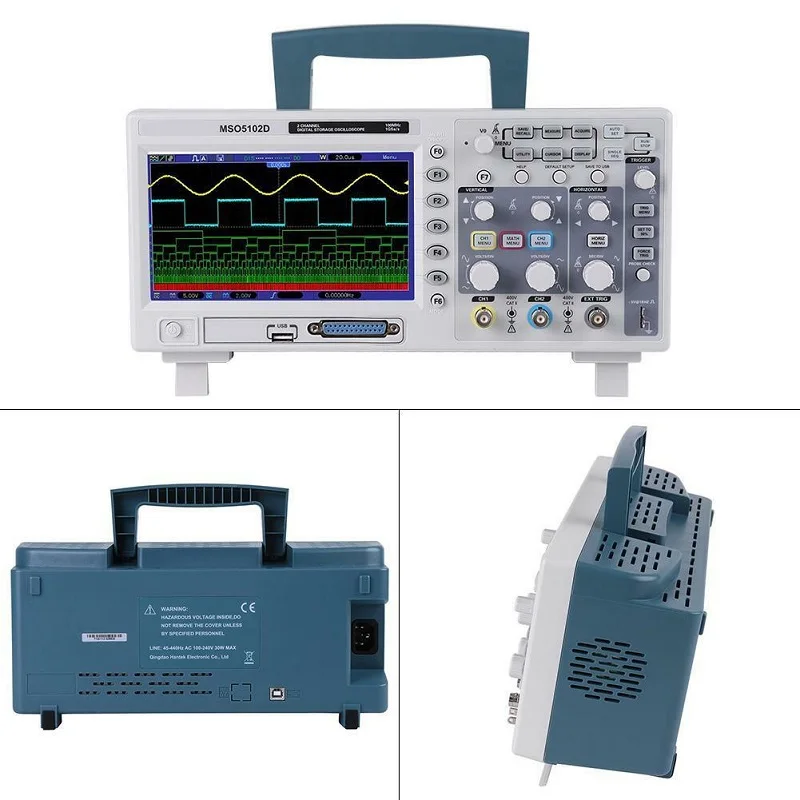

Hantek MSO5102D 100 МГц 2-канальный 1 Гвыб/С осциллограф и логический анализатор
Описание товара
Hantek MSO5102D 2в1 цифровой осциллограф 100 МГц 2CH 1GSa/s 16CH логический анализатор
Особенности:
100 МГц полоса пропускания. 1gsa/s частота образцов в реальном времени. Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480). Длина записи до 1 м. Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д. USB хост и подключение устройства, стандарт. Несколько автоматических измерений. Четыре Математические Функции, включая стандарт FFTs. VGA по желанию.
Технические характеристики:
Размеры: 32x14x11 см/12,60x5,51x4,33 дюймов
Вес: 3100 г
Модель MSO5102D Приобретение Частота дискретизацииОбразец в реальном времени: 1GS/s
Эквивалентный образец: 50GS/S
Приобретение режимов Обычный Обычные данные только в том случае, Пиковое Обнаружение Высокочастотный и случайный захват скольжения Средний Средний сигнал, выбираемый 4.8.16,32.64.128 Входы Входы муфта Двигатели переменного тока, постоянного тока. GND Входы Сопротивление Частота дискретизации 1MΩ ± 2% ll20pF ± 3pF Затухания зонда 1X,10X Поддерживается зонд коэффициент затухания 1X,10X,100X,1000X Максимальная Вход Напряжение CAT I и CAT II: 300VRMS (10x), категория установки;CAT III: 150VRMS(1x);
Категория установки II: derate at20 дБ/десять лет выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа По горизонтали Образец диапазон скорости цифрового потока 500 мс/с-1GS/S Сигналов интерполяции (Sin x)/x Запись Длина 1 м SEC/DIV диапазон 4ns/div до 40s/div Частота образцов и точность времени задержки ± 50ppm (при интервале времени более 1 мс) Диапазон местоположения
20ns/div до 80us/div; (-8divx s/div) до 40 мс;
200us/div до 40s/div; (-8divx s/div) до 400s;
Дельта измерения времениТочность
(Полная пропускная способность) Покадровый. Нормальный режим: ± (1 интервал образца + 100ppm x Чтение + 0.6ns); >16 средних значений:! (1 интервал образца + 100ppm x Чтение + 0.4ns);
Интервал образца = s/div + 200 Вертикальный Системы Вертикальный Разрешение 8-бит, все каналы в выборку одновременно Диапазон местоположения 2МВ/divto 10V/div Пропускная способность 100 МГц Время подъема на BNC (Типичный) 3.5ns
Диапазон местоположения 2МВ/див до 20мв/див, ± 400мв 50 мВ/див до 200 мВ/див, ± 2 в 500mV/div до 2V/div, ± 40V 5V/div до 10V/div, ± с алюминиевой крышкой, 50В Математика +, -, X, /, FFT БПФ
Windows: Hanning % Flatop % Rectamgulars Bartletts
Blackman: 1024 точка образца
Предел пропускной способности 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC DC усиления точность± 3% для нормального или среднего режима приобретения. 10V/div до 10мв/div;
± 4% для нормального или среднего режима приобретения. 5мв/див до 2МВ/Див
Точность измерения постоянного тока, средний режим сбора Когда вертикальное смещение равно нулю, и N s16:± (3% x Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;Когда вертикальное смещение не равно нулю, и Ns16: ± (3% x Чтение + вертикальное положение) + 1% вертикального положения + 0.2div); добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див Вольт повторяемости результатов измерений,
Средний режим приобретения Дельта вольт между двумя средними сигналами si 6, приобретенными при одинаковой настройке и условиях окружающей среды Триггер Системы Тип триггера Края, видео, пульс, наклон, сверхурочные, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока Режимы ожидания Авто, нормальный, одиночный Муфта Тип DC, AC, шумоподавление, HF отклонение, LF отклонение Чувствительность триггера (тип триггера кромки) DC(CH1,CH2):
1div от DC до 10MHz; L5divот 10MHzto 100MHz; 2 divот 100MHzto Full; DC(EXT): 200 mvот DC до 100MHz; 350 mvот 100MHz до 200MHz;
Постоянного тока (EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 vfrom 100mhzto 200 МГц;
AC: смягчает сигналы ниже 10 Гц HF отклонение: ослабляет сигналы выше 80 кГц;
LF отклонение: такие же, как и лимиты постоянного тока для частот ab Триггер диапазон уровня CH1/CH2: ± 8 отделами от центра экрана; EXT:± 1,2 V;
EXT/5:± 6В Точность уровня триггера (типичная) точность для сигналов, имеющих время подъема и падения ≥ 20ns
CH1/CH2: 0,2div x Вольт/div в пределах ± 4 деления от центра экрана; EXT: ± (6% от настройки + 40мв);
EXT/5: ± (6% настроек + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц
Видео вспышка триггера Видео вспышка триггера Тип
CH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400mV;
EXT/5:2 в Форматы сигналов и частоты поля. Видео вспышка триггера Тип Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии Выравнивание диапазон 100ns ~ 10s Импульсный Ширина триггер Импульсный Ширина режим запуска Триггер, когда (<>, = ); Положительный пульс или отрицательный пульс Импульсный Ширина ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса Импульсный Ширина диапазон 20ns ~ 10s Склон Наклон режим запуска Триггер, когда (<>, = ); Положительный наклон или отрицательный наклон Наклон ТРИГГЕРНАЯ точка Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. Временной диапазон 20ns ~ 10s Триггерный триггер Со временем режим Поднимающаяся кромка или опускающаяся кромка Временной диапазон 20ns ~ 10s Альтернативные триггер Триггер на CH1 Внутренний триггер: кромка. Ширина импульса, видео, наклон Триггер на CH2 Триггер на CH2 внутренний триггер: кромка. Ширина импульса, видео, наклон Триггер счетчик частоты Считывания Разрешение 6 цифр Точность (обычная) ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) Частотный диапазон AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания
Источник сигнала Импульсные режимы ширины или кромки триггера: все доступные источники триггера счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменения состояния работы, или приобретение одного кадра завершилось.
Режим триггера ширины импульса: осциллограф отсчитывает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как триггерные события, например, узкие импульсы в узком пульсе, если установить <режим и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает. Измерение Измерение курсора
Разница напряжения между курсорами: в
Разница во времени между курсорами: T
Взаимный T в Hertz (1/T)
Автоматическое измерение Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса. -Импульсный Ширина. Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean. Preiod RMS, FOVShoot, RPREShoot,BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF Логический анализатор Технические характеристики Каналы 16 Каналы Макс. Импеданс Вход 200K(C = 10p) Вход Напряжение диапазон -60 В ~ 60 в Материнскую плату диапазона значений -8 в-8 в Макс. Частота дискретизации 500 МГц Совместимость Вход TTL, CMOS, ECL Образец Глубина 512K Триггер Фронту сигнала D0-D15 выбрать наклон (подъем или опускание края) Импульсный Ширина D0-D15 выбрать полярность импульса (положительный или отрицательный пульс), триггер, когда (=, >, <), триггер, ширина импульса Код типа D0-D15 выбрать тип кода (H, L, X) Продолжительность D0-D15 выбрать время и триггер, когда (завершение данных, запуск данных и задержка данных) Очереди D0-D15 выбрать определенный индекс данных (0-3) и тип кода (H, L, X) Повторите D0-D15 выбрать тип кода (H, L, X) и повторять Общие Особенности Дисплей Дисплей Тип 7 дюймов 64K цветной TFT (диагональный жидкий кристалл) Дисплей Разрешение 800 горизонтальных 480 вертикальных пикселей Дисплей контраст Регулируемый (16 зубчатых колес) с индикатором хода Зонд компенсатор Выход Выходное напряжение (типичное) Около 5Vpp в slMQ нагрузки Частота (обычная) 1 кГц Питание Поставка Напряжение100-120VACRMS(± 10%).45 Гц до 440 Гц, CATII
120-240VACRMS(± 10%).45 Гц до 66 Гц, CATII
Мощность потребления <30W Предохранитель 2A, рейтинг, 250V На окружающую среду Температура Работа: 32 ℉ до 122 ℃ (0 ℃ до 50 ℃); Нерабочее: -40 ℃ до 159,85 ℃ (-40 ℃до + 71 ℃) Метод охлаждения Конвекционная печь Влажность ≤ + 104 ℉(≤ + 40 ℃): ≤ 90% относительной влажности106 ℉ ~ 122 °F (+ 41 ℃ ~ 50 ℃): ≤ 60% относительная влажность Высота над уровнем моря Рабочий режим: ниже 3000 м (10000 футов); осуществляющих свою деятельность: ниже 15000 м (50000 футов)

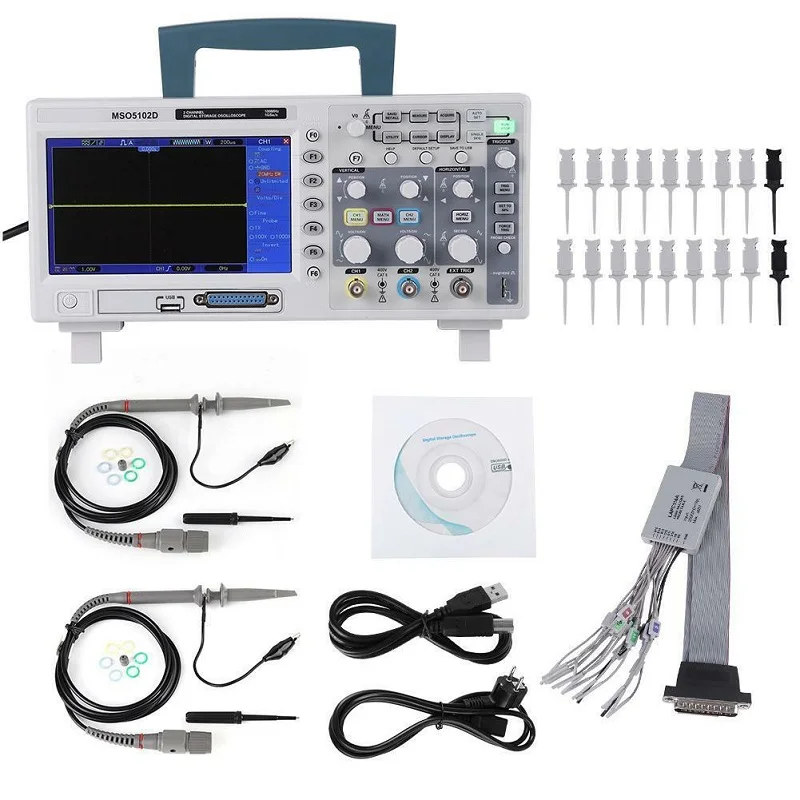

Посылка включает в себя:

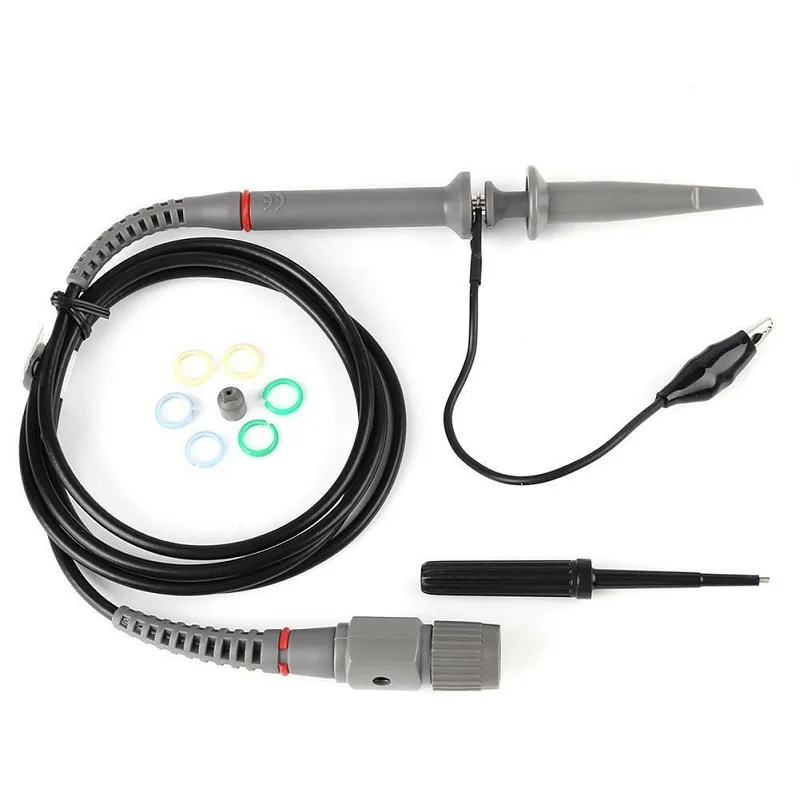

1 x осциллограф2 х зонд
1 х Кабель питания
USB кабель (1 шт.);

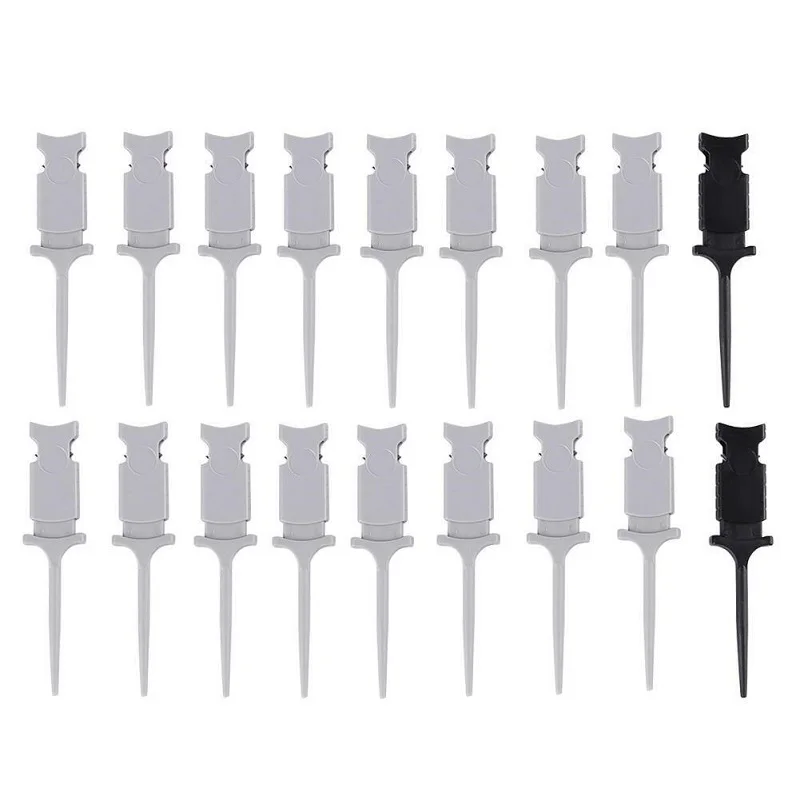

18 x материнскую плату аксессуары

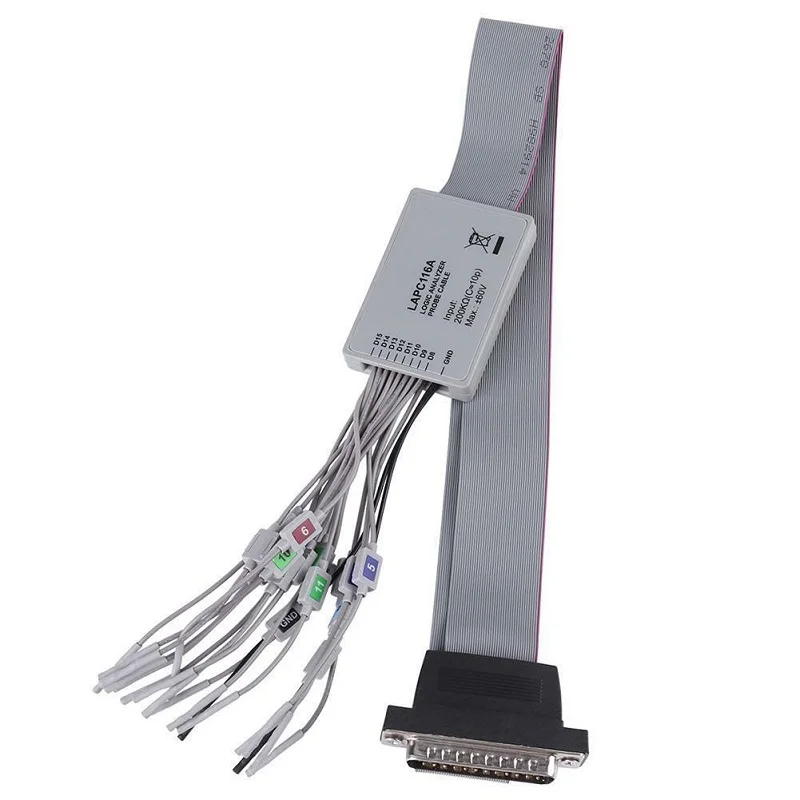

1 x материнскую плату провода
6 x цветовой круг
1 x крышка зонда
CD-диск-1 шт.
