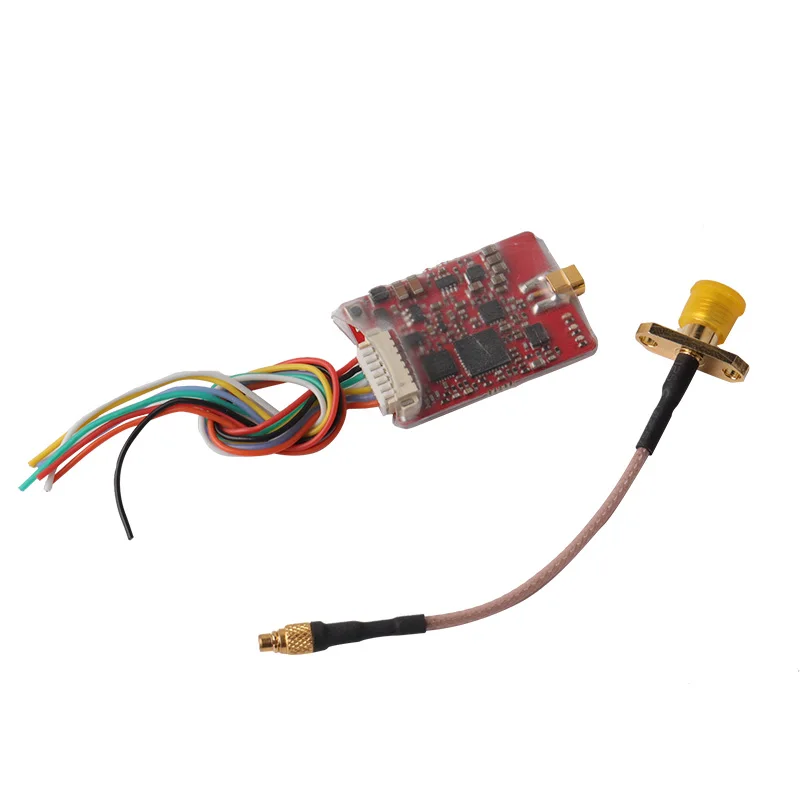

Беспроводной передатчик AV e708TM3 Pro VTX 5,8G 40CH

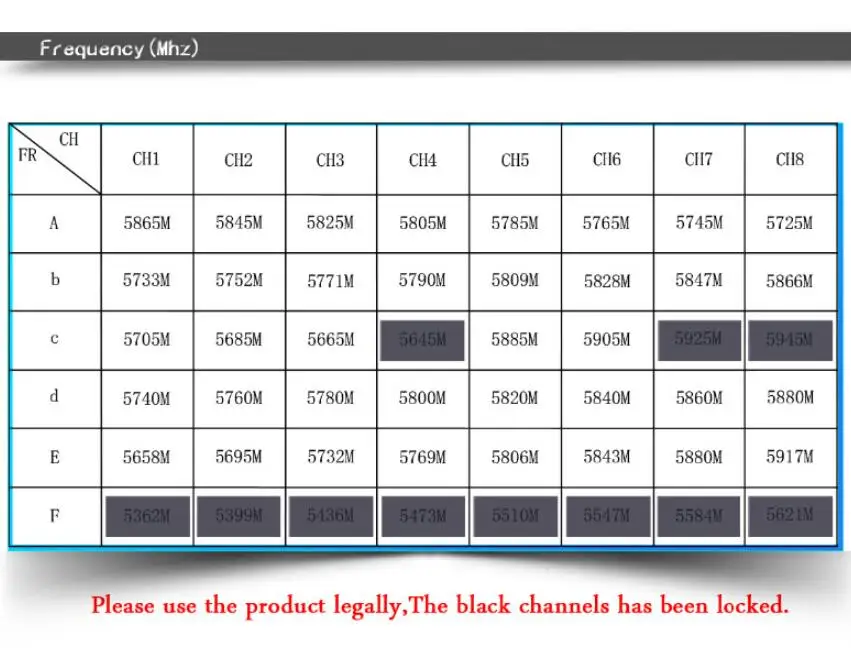

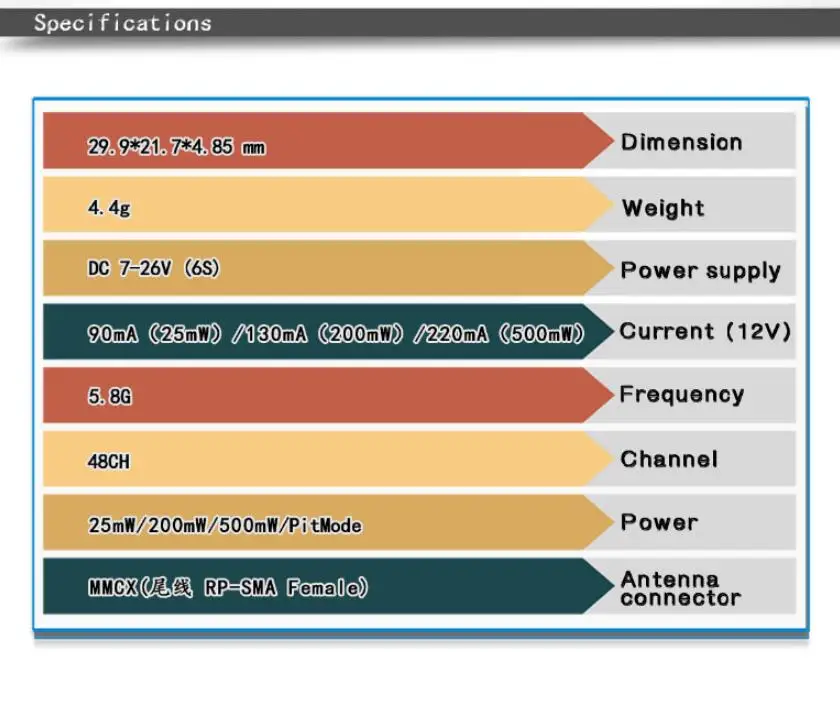

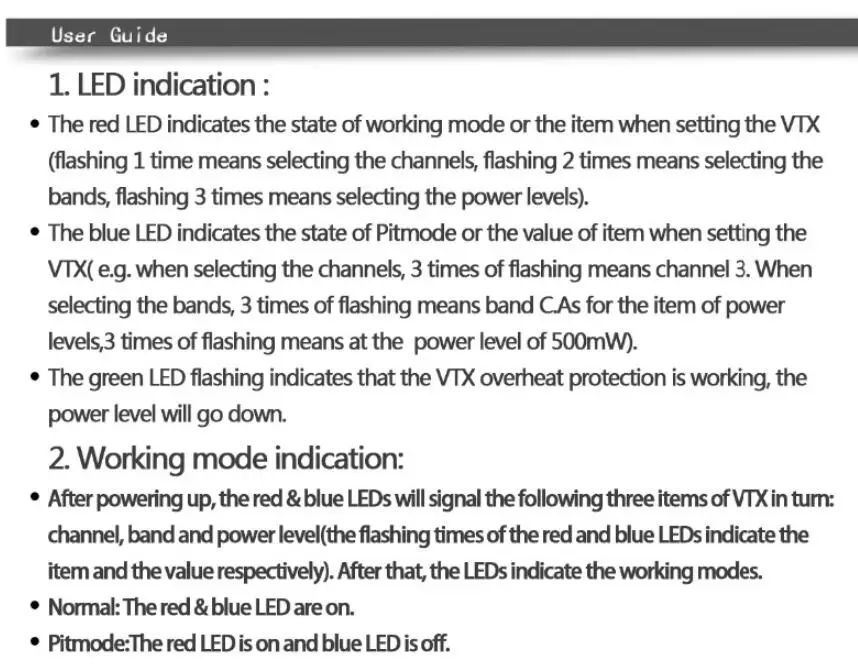

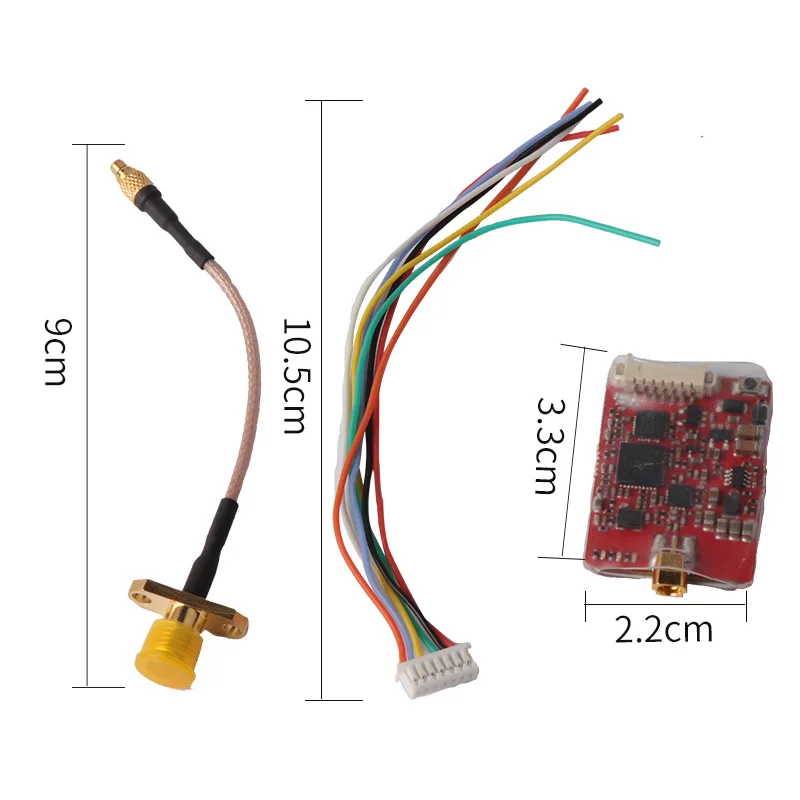

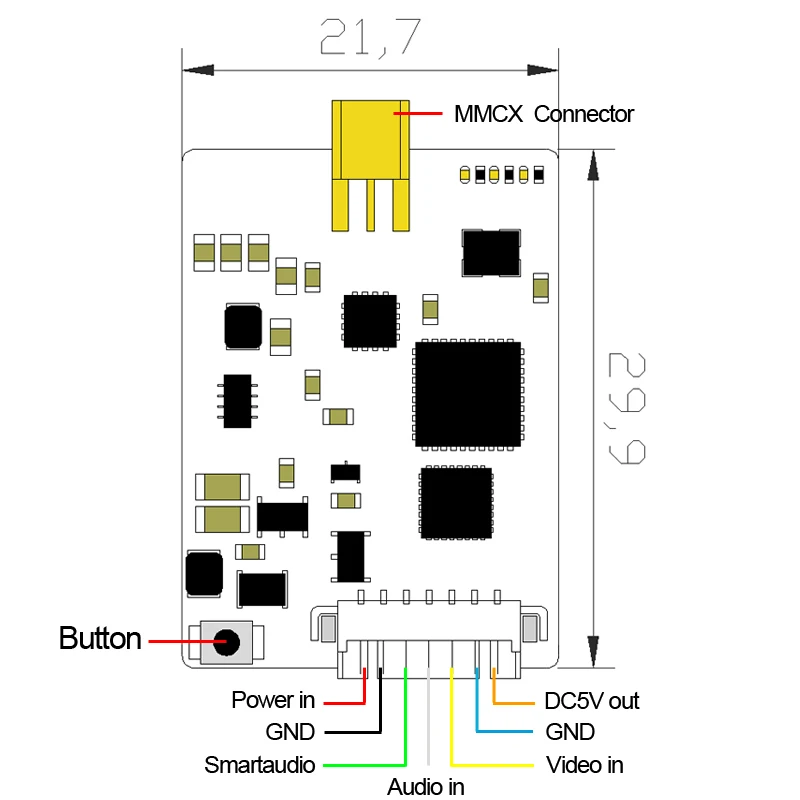

40 каналов, 25 МВт/200 мВт/500 МВт/выкл. (питание). Технические характеристики Модель: EWRF e708TM3 Pro Частота: 40CH Мощность передачи: 25 МВт/200 мВт/500 МВт/800 МВт/питание Питание: DC7-26V(6S) Ток (12 В):90 мА (25 МВт)/130 мА (200 МВт)/220 мА (500 МВт)/300 мА (800 МВт) Вес: 4,4 г Стандартный размер: 29,9*21,7*4,85 мм Основные характеристики Регулируемый 4 режима: 25 МВт/200 мВт/500 МВт/800 МВт/выкл. Параметры настройки Betaflight/Cleanflight OSD Очистка питания и переключение каналов без помех для окружающих Меньший ток (источник питания 12 В: 220ма/500 МВт, 300мА/800 МВт) Руководство пользователя 1. Светодиодная индикация Светодиодный указывает на состояние рабочего режима или элемента при настройке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности). Светодиодный указывает состояние Pitmode или значение элемента при настройке VTX (например, при выборе каналов, 3 раза мигания означает канал 3. При выборе полос 3 раза мигания означает полосу с. Что касается элемента уровней мощности, то 3 раза мигания означает на уровне мощности 500 МВт) Мигающий светодиодный указывает на то, что защита от перегрева VTX работает, уровень мощности понижается. 2. Индикация рабочего режима После включения красный и синий светодиоды будут по очереди подавать сигнал на следующие три элемента VTX: канал, диапазон и уровень мощности (время мигания красного и синего светодиодов указывают на элемент и значение соответственно). После этого светодиоды обозначают режимы работы. Нормальный: красный и синий светодиодный горят. Питание: Красный светодиодный горит, синий светодиодный ключен. 3. Настройка Нажмите и удерживайте кнопку до тех пор, пока красный светодиодный не начнет мигать 1 раз, что означает, что элемент выбора канала, затем нажмите кнопку можно выбрать каналы (синий светодиодный мигает времена соответствует каналу 1-8). Нажмите и удерживайте кнопку еще раз, красный светодиодный мигнет 2 раза, что означает, что элемент выбора полосы, затем нажмите кнопку можно выбрать браслет (синий светодиодный мигает времена соответствует ремешку A-F). Нажмите и удерживайте кнопку еще раз, красный светодиодный мигнет 3 раза, что означает выбор уровня мощности, затем нажмите кнопку можно выбрать питание (синий светодиодный мигает времена соответствует уровню мощности). Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки). Дважды нажмите кнопку, чтобы переключить режим включения/выключения. Для настройки Betaflight/Cleanflight OSD канала, диапазона, мощности и питрежима, пожалуйста, обратитесь к 'Betaflight OSD Настройка EWRF-передатчика 'для получения подробной информации. 3. Пользовательские настройки питания Нажмите кнопку и включите питание на 10 секунд., передатчик перейдет в расширенный режим. Синий светильник выключен, увеличьте питание на четвертую передачу (пользовательское питание). Четвертая и пятая настройки, добавьте две настройки значений для пользовательского файла питания. Существует 100 значений (Четвертый файл содержит десять цифр, пятый-цифры.) Эти значения 100 представляют процент от 600 мВт до 25 МВт. Примечание: 1. Убедитесь, что достаточно места для воздушного потока при установке модуля на Дрон в чехол Защита от перегрева начинает снижать мощность даже выключиться в худшем случае. 2. Пожалуйста, установите антенну перед включением питания для более длительного срока службы. Упаковка включает: 1 комплект x передатчик e708TM3 Pro Примечания: Только передатчик FPV, другие не включены. Возможно некоторое отклонение из-за ручного измерения. Отклонение цветов может отличаться из-за различных настроек мониторов, пожалуйста, примите во внимание. Мы предоставляем вам лучшие товары и услуги. Если у вас есть какие-либо проблемы, пожалуйста, дайте нам знать, и мы решим проблему как можно скорее. Большое спасибо, хорошего дня!
