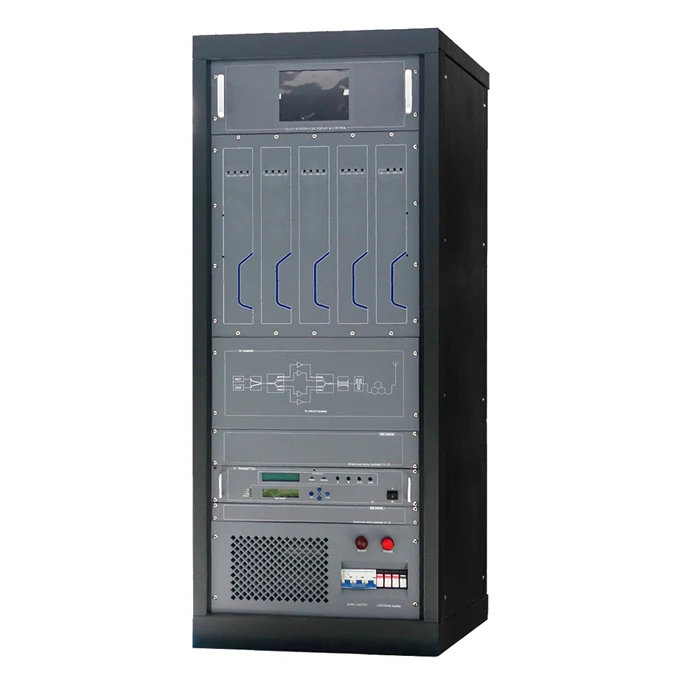

Fmuser ZHC518A 3KW 3000 Вт 3 кВт TV видео передатчик NCST VHF UHF передатчик|Усилители мощности| |

Fmuser ZHC518A 3KW 3000 Вт 3 кВт TV видео передатчик NCST VHF UHF передатчик|Усилители мощности| |

Обзор: материнская плата

Этот продукт является полностью твердотельным одноканальным ТВ-передатчиком, он принимает Профессиональный ТВ-возбудитель, и он может использовать одиночный/Дуэльный возбудитель Конфигурация, переключение автоматически. Этот передатчик имеет различные линейные и нелинейные функции предварительной коррекции, смещение частоты несущей и точность смещения (с внешним Точный справочный источник) функция. Он может изготавливать и управлять выходным питанием половинной мощности, и имеет интерфейс телеметрии дистанционного управления. Усилитель мощности использовал LDMOS FET, аналоговый и цифровой, и он использовал высококачественный переключатель параллельной мощности. Усилитель мощности и источник питания-это оба устройства с горячей вилкой. Потеря мощности и постоянная волна единовременного синтеза мощности комбинатора невелики. Модуль усилителя мощности отображает рабочие параметры в режиме реального времени. Вся машина имеет защиту от перегрузки по току, перегрева, превышения мощности и чрезмерного волнового соотношения. Главный сенсорный экран отображает рабочие параметры всей машины и модуль усилителя мощности (PA) в режиме реального времени. В 3KW передатчик устанавливается в одном 19 дюймов шасси; Она подходит для всех уровней ТВ станции.

Особенности:

Вся машина одноканальная, изображение с аудио вместе. Конструкция избыточной конфигурации может уменьшить скорость неактивного действия до нуля. Конструкция избыточности возбудителя: основной возбудитель и его запасной возбудитель могут автоматически переключаться (запасной возбудитель является необязательным). В тех случаях, когда основная Возбудитель сломался, он может переключаться на запасной возбудитель бесперебойно. Конструкция усилителя мощности: несколько интегральных усилителей; Модули PA имеют высокую согласованность. Эти два возбуждения являются запасными Друг с другом и можно легко обменять. Конструкция источника питания: параллельное распределение тока от многократного импульсного источника питания; Компьютер может контролировать источник питания Рабочее состояние и автоматически отрегулируйте его рабочее состояние. Управление и мониторинг интеллектуальны и в сети, он имеет внешний интерфейс ПК. Он имеет технические системы обнаружения данных, мониторинга и полнофункциональное программное обеспечение для компьютерного управления с функцией автоматической диагностики. Все технические Параметры можно считывать через панель ЖК-дисплея. Комплексные меры защиты могут уменьшить повреждение оборудования. Эта машина имеет защиту без видео; VSWR слишком большой, Перегрев, чрезмерный раздражитель, отсутствие фазовой защиты и защита от молнии. Переключатель имеет защиту от перенапряжения, перегрузки по току, под Напряжение, перегрев, короткое замыкание и защита от молнии. Все источники питания-это импульсные источники питания; Высокая эффективность, отличный диапазон регулятора, сильная адаптация от изменения внешнего Стабилизатор напряжения. Он принимает модульную концепцию дизайна. Горячо подключаемый дизайн: усилитель мощности и мощность переключения поддерживают горячую вилку, легко отлаживать и обслуживать; Улучшить Надежность. Вентилятор встроен в шасси, передатчик имеет компактную структуру и красивую форму.

Технические характеристики:

1. Рабочая частота: VHF/UHF 2. Выходная мощность: 3 кВт 3. Выходное сопротивление: 50 Ом 4. VSWR выходного сопротивления нагрузки: ≤ 1,12 5. Интермодуляционные Искажения: ≤-50 дБ 6. Бесполезная передача: в прилегающих каналах ≤-40 дБ Из прилегающих каналов ≤-60 дБ 7. Выходной интерфейс RF: Φ40(1-5/8 ”) 8. Источник питания: трехфазный 380 В 9. Размер формы: 1840 мм × 580 мм × 1150 мм 10. Вес: 380 кг Подачей картинки: 1. Уровень входного сигнала частоты видео: 1 vp-p положительная полярность 2. Входное сопротивление частоты видео: 75 Ом 3. DG:± 5% 4. DP:± 5 ° 5. Яркость Нелинейная: ≤ 10% 6. Групповая задержка: ≤ ± 60 нс 7. Сигнал-к-беспорядок рацион низкочастотного периода интерференции: ≥ 50 дБ Качество звука: 1. Уровень аудиовхода: 0 дБм ± 6 дБ 2. Сопротивление аудиовхода: 10 кОм (дисбаланс) 600Ω (в равных пропорциях) 3. Максимальное отклонение частоты: ± 50 кГц 4. Гармонические искажения: ≤ 1% 5. Амплитудные частотные характеристики: ± 1 дБ 6. Сигнал-клубок: ≥ 60 дБ
