Цифровой осциллограф комплект с функцией хранения сигналов bnc-клип кабель зонд 200

Цифровой осциллограф комплект с функцией хранения сигналов bnc-клип кабель зонд 200

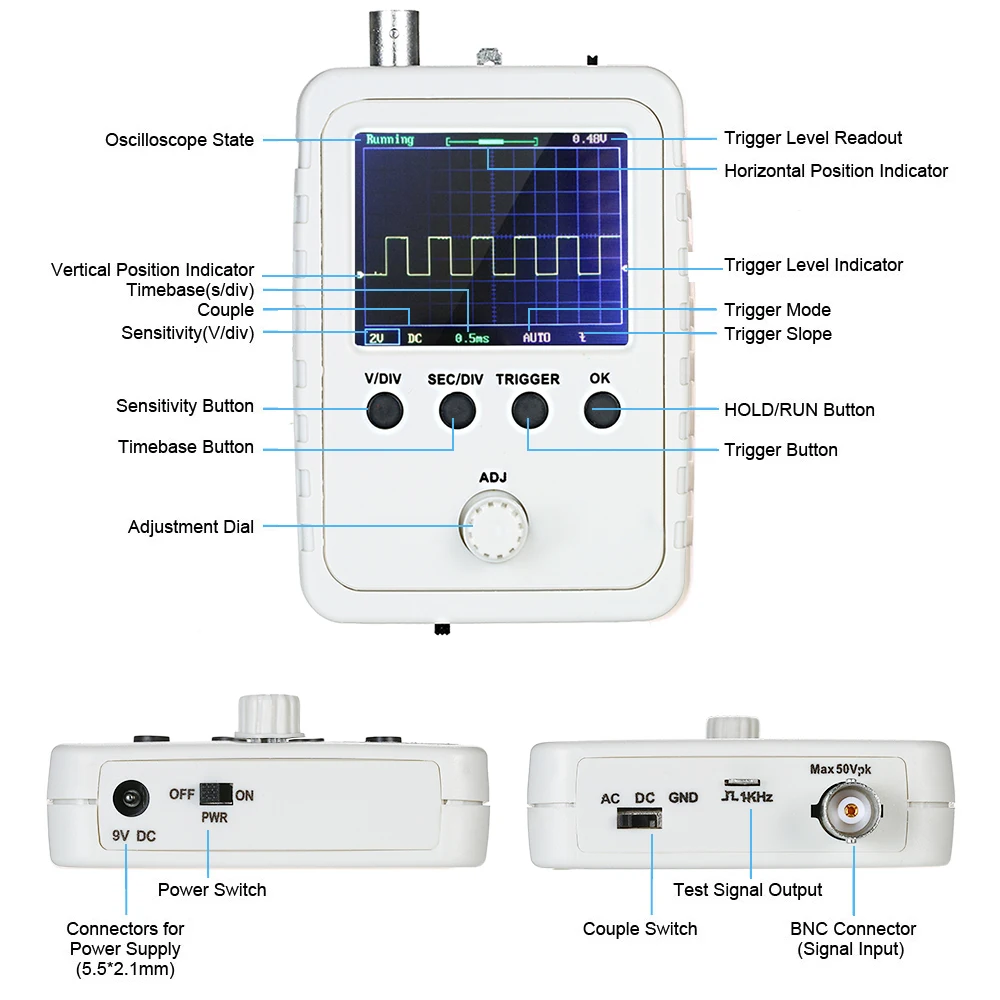

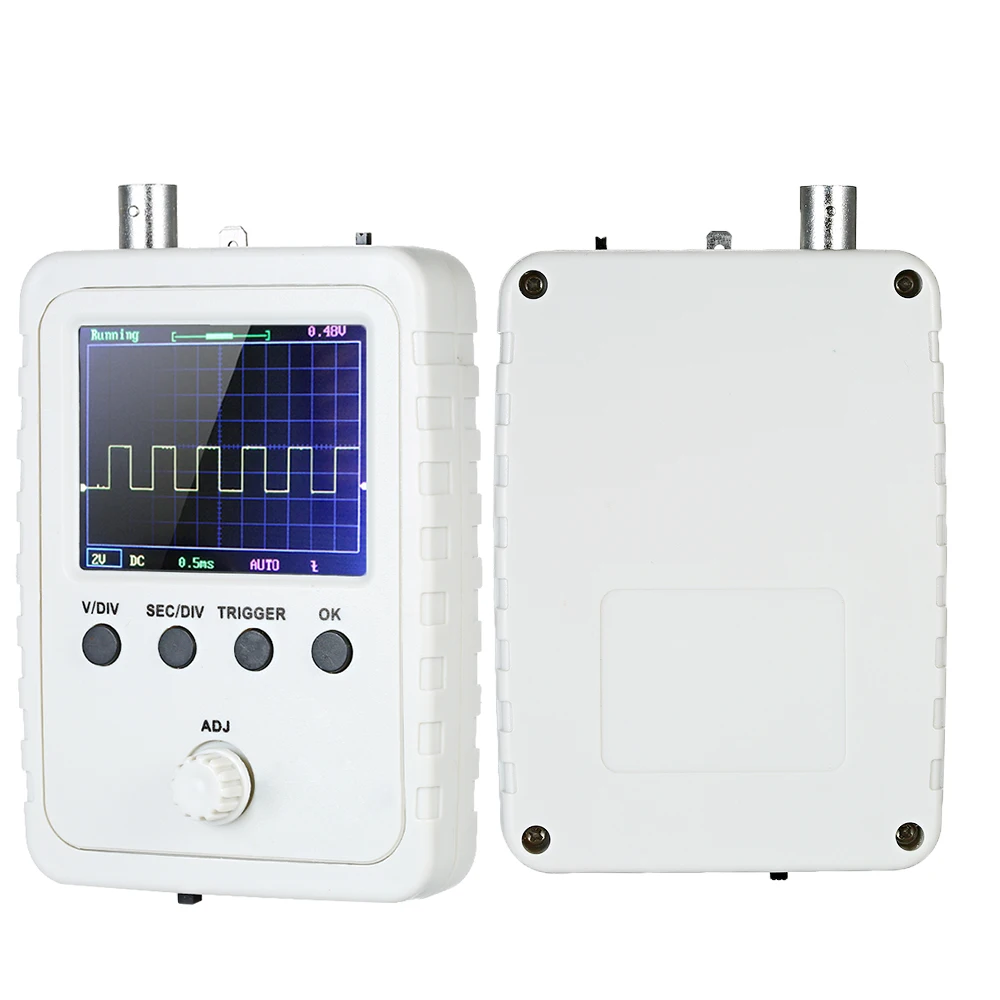

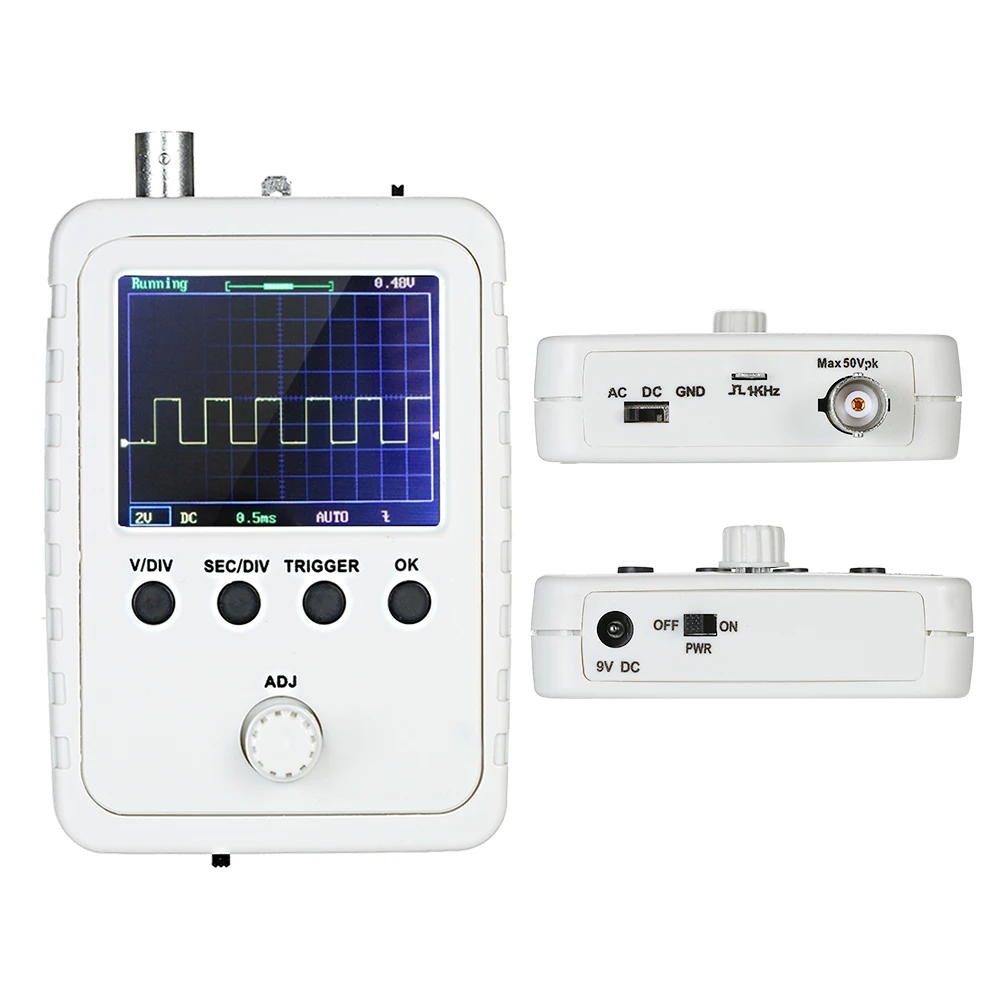

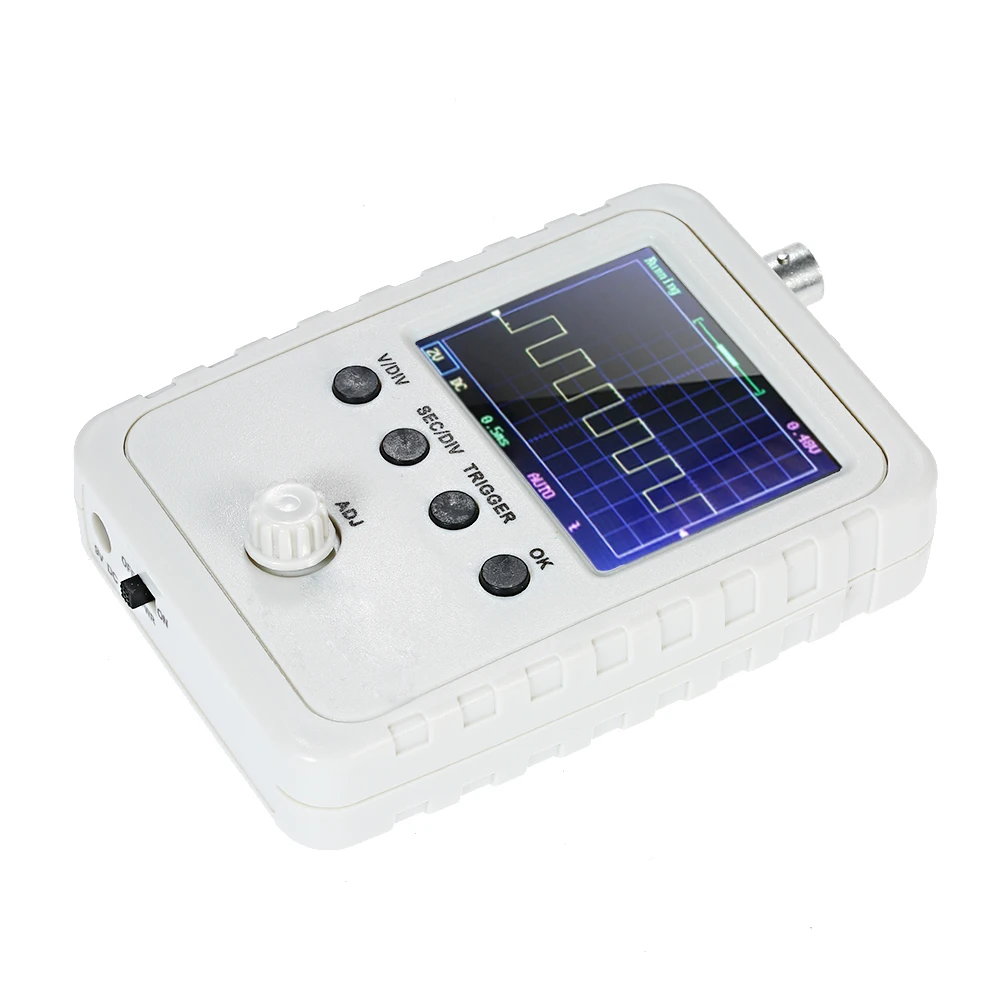

Этот цифровой осциллограф имеет такую же пропускную способность, как DSO138, но содержит значительные улучшения в конструкции, механизм и работе. Он оснащен интерактивный сенсорный экран, легкий и портативный размер, 2,4 дюймовый TFT экран и защитный чехол. Он может отображать параметры формы сигнала, такие как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./пиковая-пиковая/Виртуальная значения.

Особенности:
Принимает процессор ARM Cortex-M3 (STM32F103C8), и включает в себя 2,4 дюймовый цветной TFT экран
Используется для вторичного развития на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Поставляется с инструкциями, прост в установке и эксплуатации.
Режимы автоматического/нормального/одиночного триггера, легко запечатлевать форму сигнала момента.
Доступный поднимающийся или падающий триггер края.
Видимая предыдущая Форма волны перед триггером (отрицательная задержка).
Может замораживать изогнутый дисплей в любое время (функция удержания).
Цифровой дисплей параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.
Функция хранения сигналов: не потеряет форму сигнала после отключения питания.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был припаянный, более подходящий для электронных начинающих.

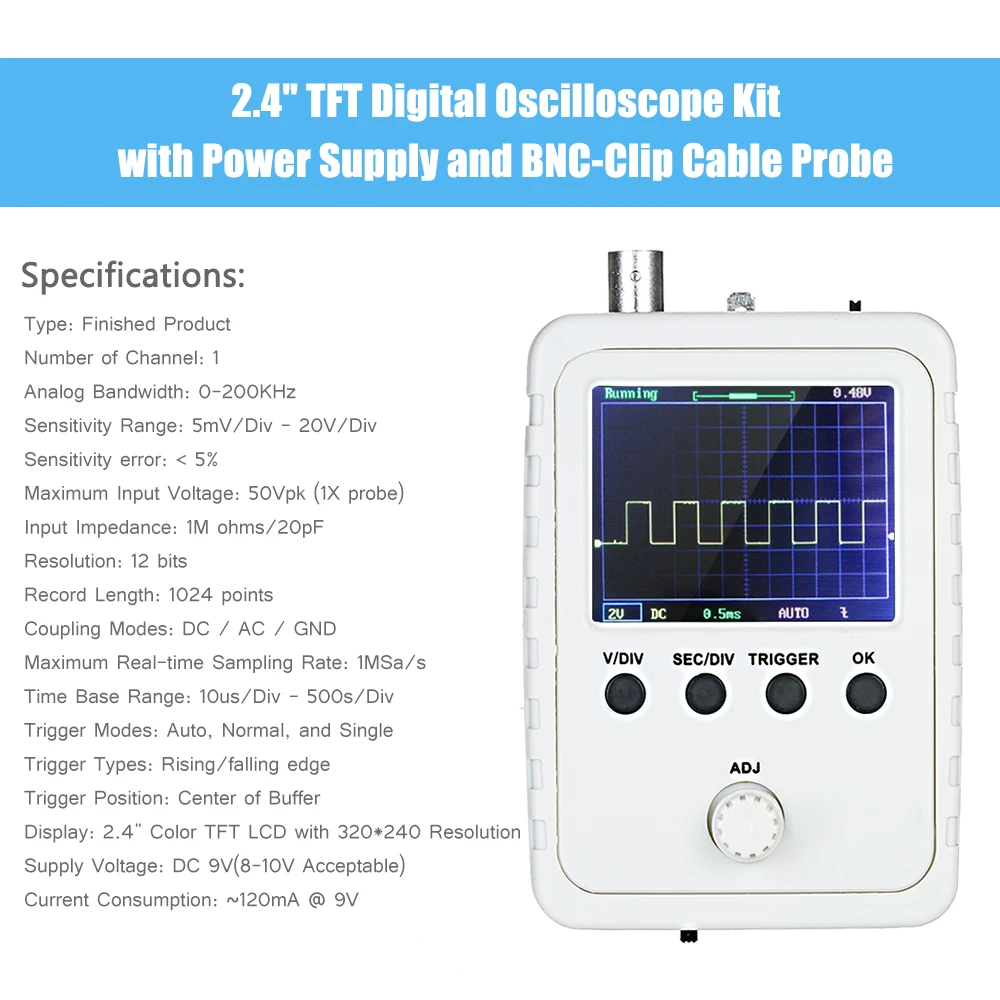

Технические характеристики:
Тип: готовой продукции

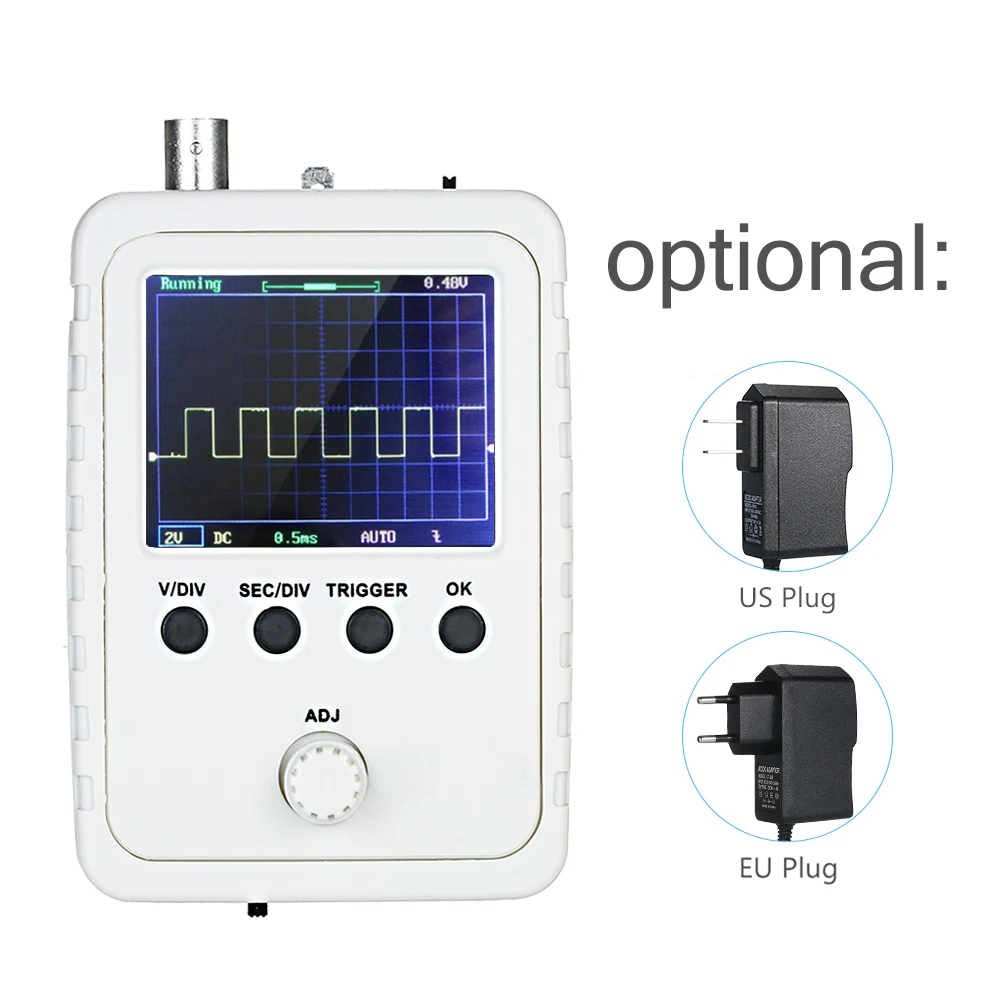

Модель: США/ЕС (опционально)
Количество каналов: 1
Аналоговый, диапазон пропускания: 0-200 кГц
Диапазон чувствительности: 5mV/дел-20 в/дел
Ошибка чувствительности: <5%
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Разрешение: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC/AC/GND
Максимальная частота дискретизации в реальном времени: 1MSa/s
Диапазон временной базы: 10us/Div-500 s/Div
Режимы запуска: авто, нормальный и одиночный
Типы триггеров: поднимающийся/падающий край
Положение триггера: Центр буфера
Дисплей: 2,4 "цветной TFT lcd с разрешением 320*240
Напряжение питания: 9 В постоянного тока (8-10 В приемлемое)
Потребление тока: ~ 120 мА @ 9 В

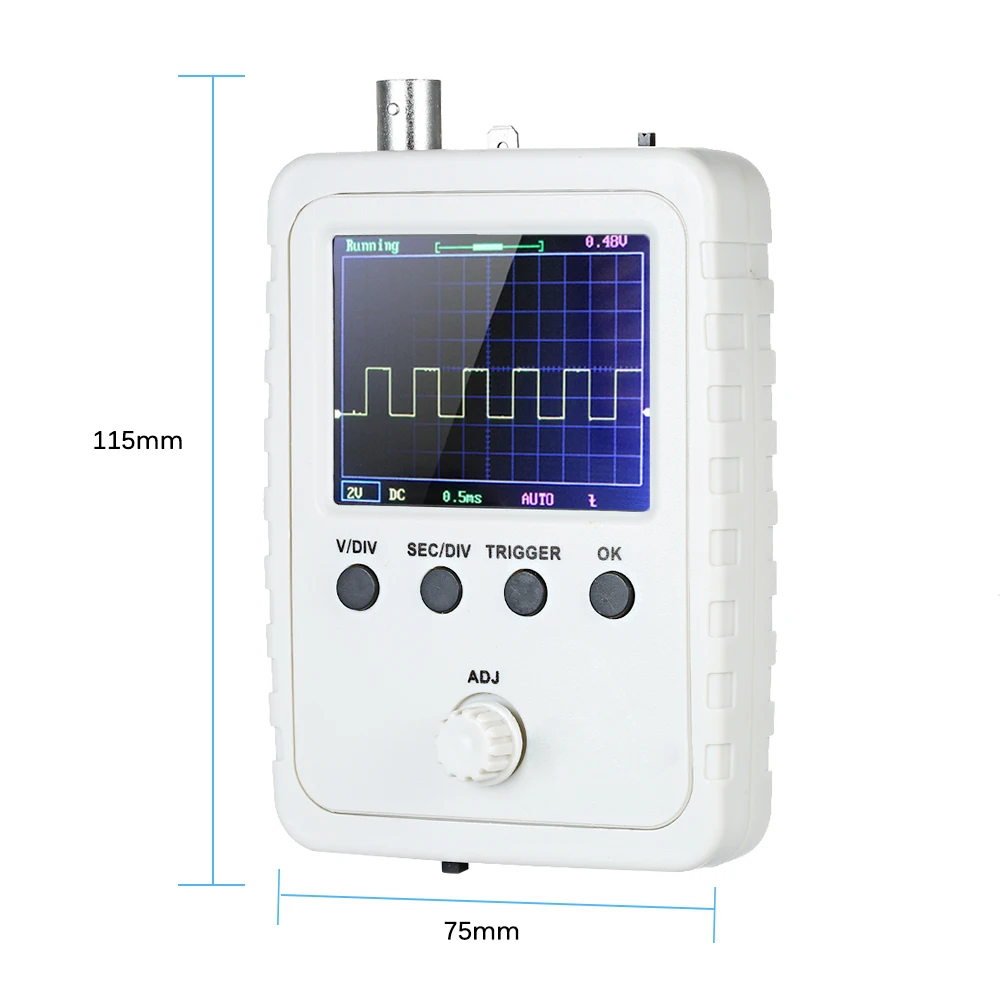

Размер продукта: 115*75*22 мм/4,53*2,95 * 0.87in
Вес продукта: 92 г/3,24 унций
Размер упаковки: 202*110*38 мм/7,95*4,33*1,50 дюйма
Вес упаковки: 314 г/11,07 унций

Примечание:
Из-за разницы в освещении и экране цвет изделия может немного отличаться от изображения.
Просим сделать припуск 1–3 см на ручное измерение.

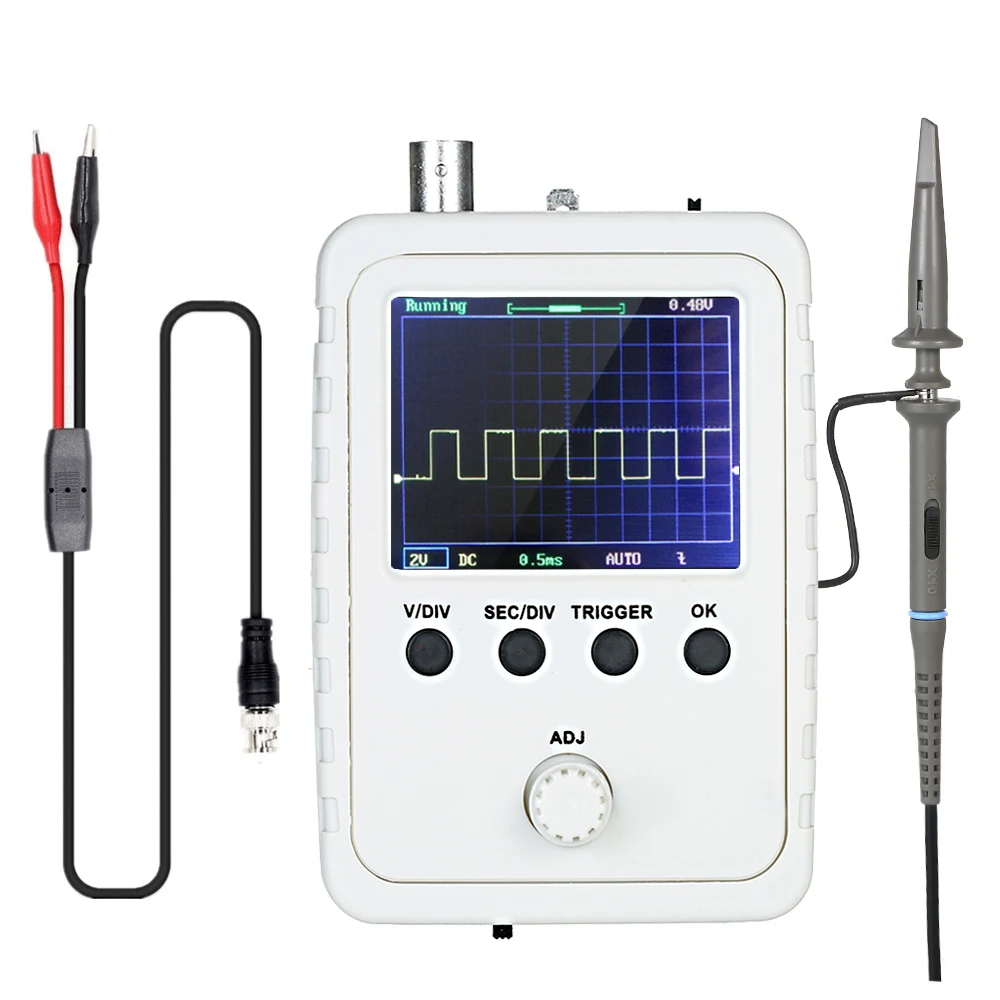

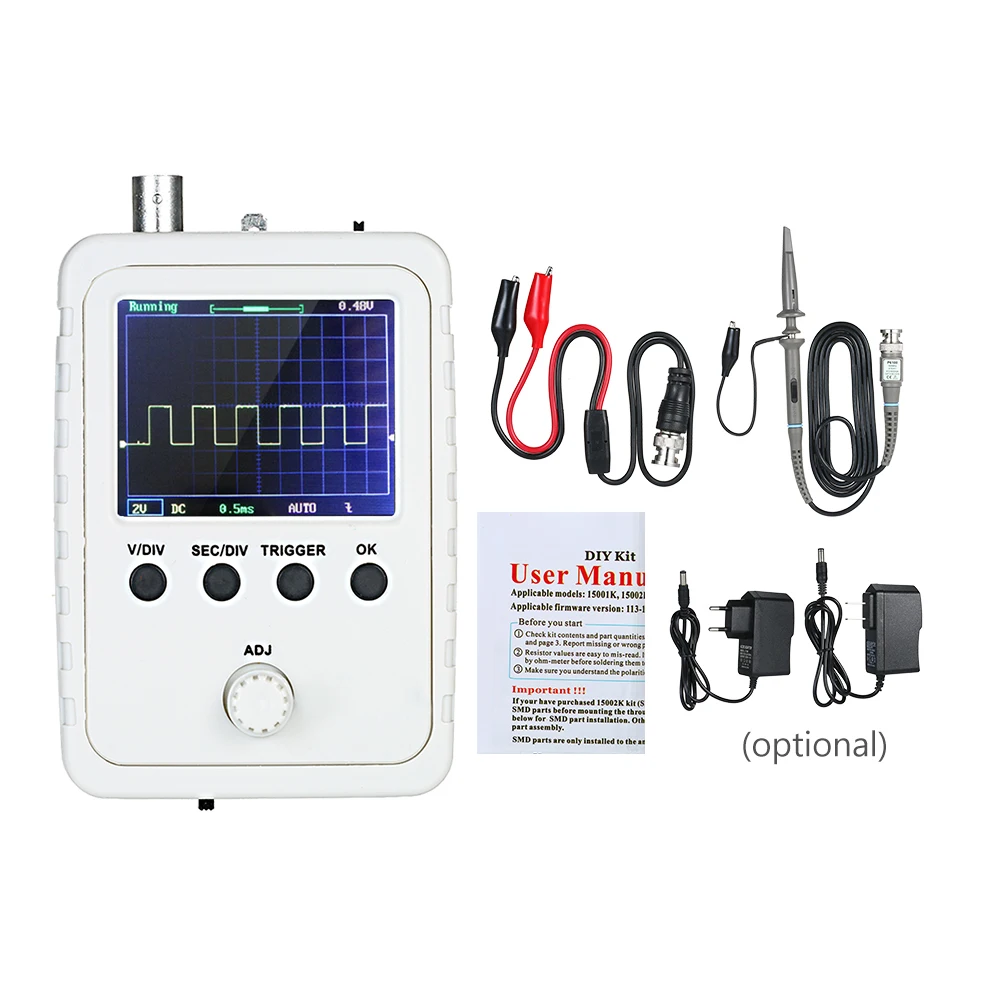

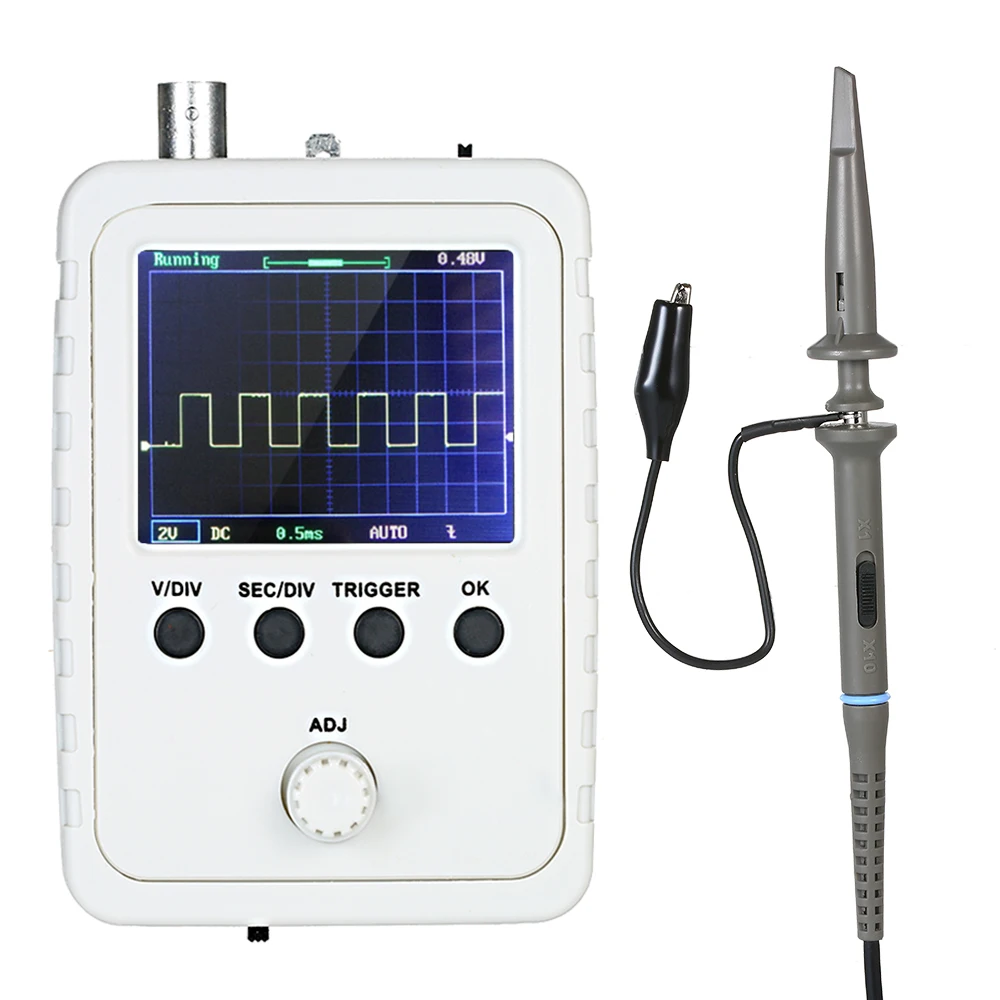

Посылка список:
1 * осциллограф

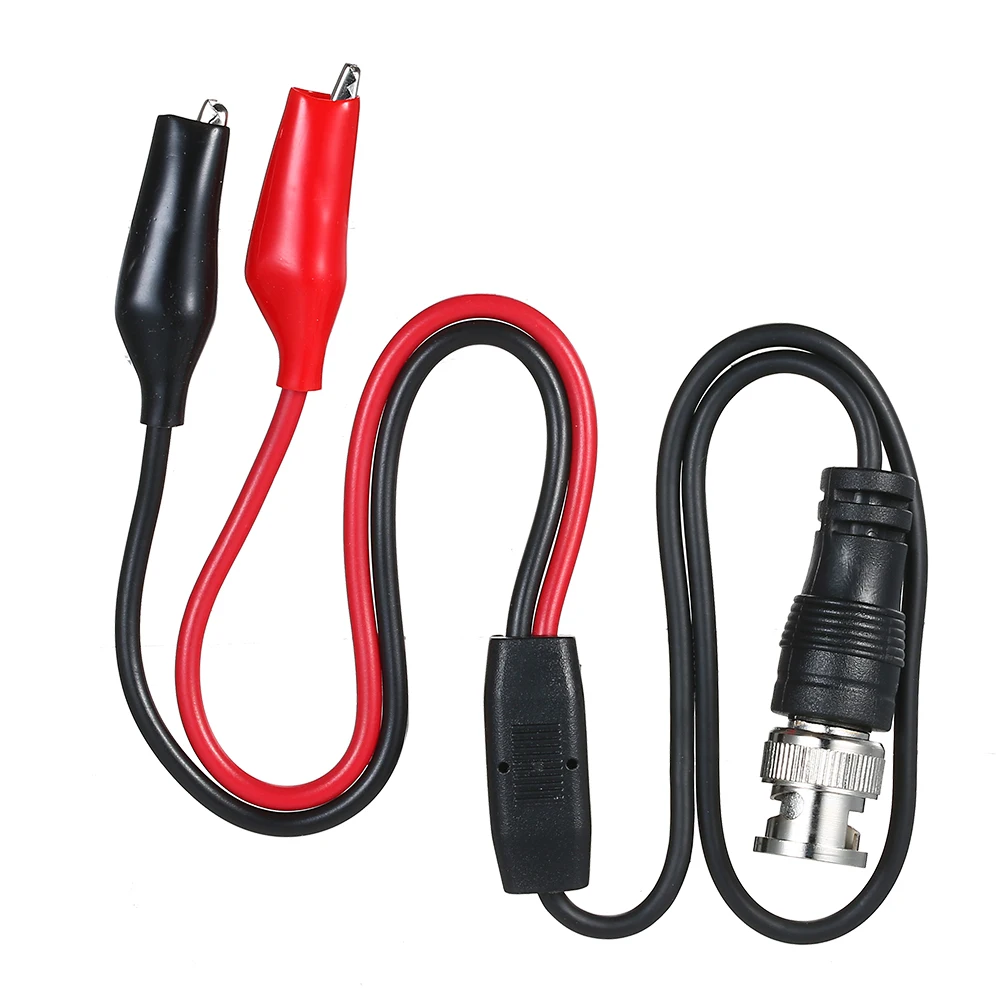

1 * кабель BNC-clip

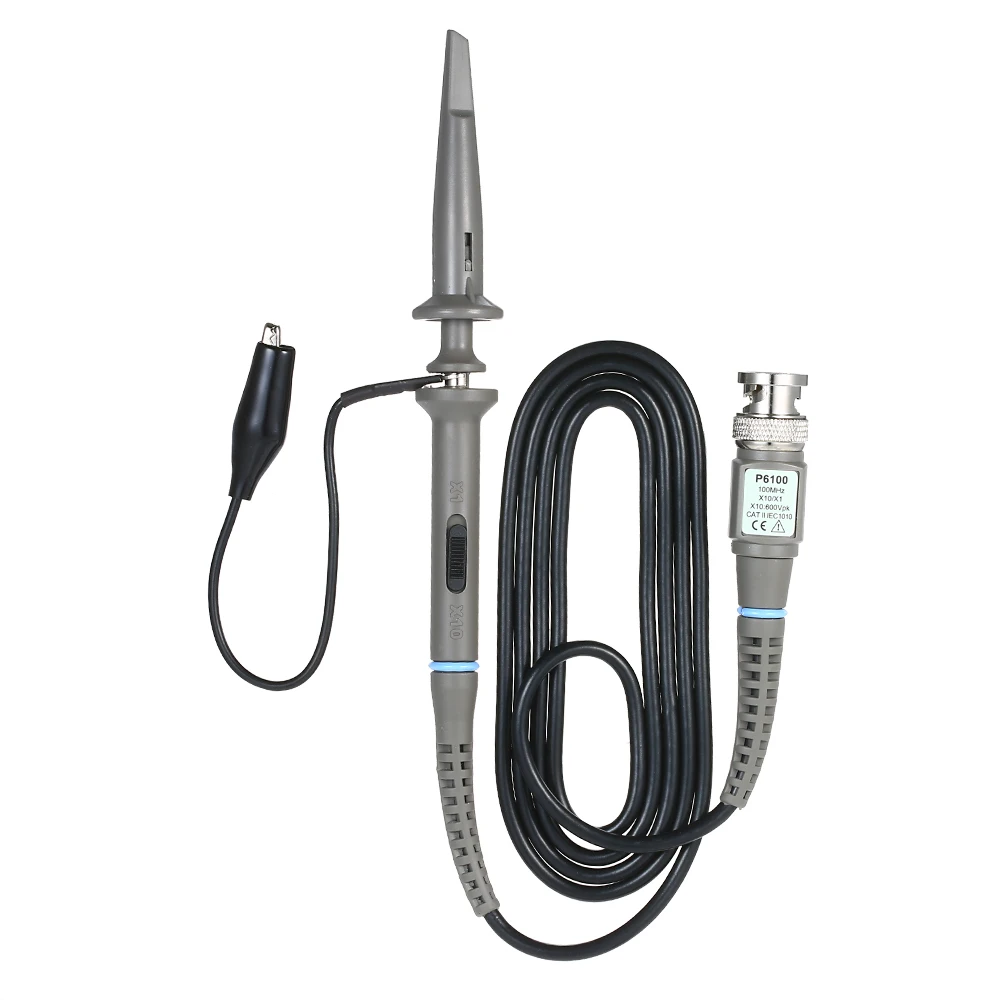

1 * зонд
1 * Мощность адаптер
1 * Руководство пользователя
