Модуль контроля мощности радиоуправляемой модели APM/PIXHAWK/PIXraptor/PX4 серия порт
Описание товара
Радиоуправляемая модель модуль монитора питания APM/PIXHAWK/PIXraptor/PX4 серия GHs замок порт 200A зал индукции гальванометр Поддержка порта UBEC
Модернизированы! Новый гальванометр Холла поддерживает основной модуль и модуль холла, который будет использоваться независимо без соответствия. Модуль зала также может быть использован для модификации других обычных гальванометров. Необходимо только подключить блок питания 5 В, отсоединить текущий сигнал оригинального гальванометра и подключить текущий сигнал модуля зала.

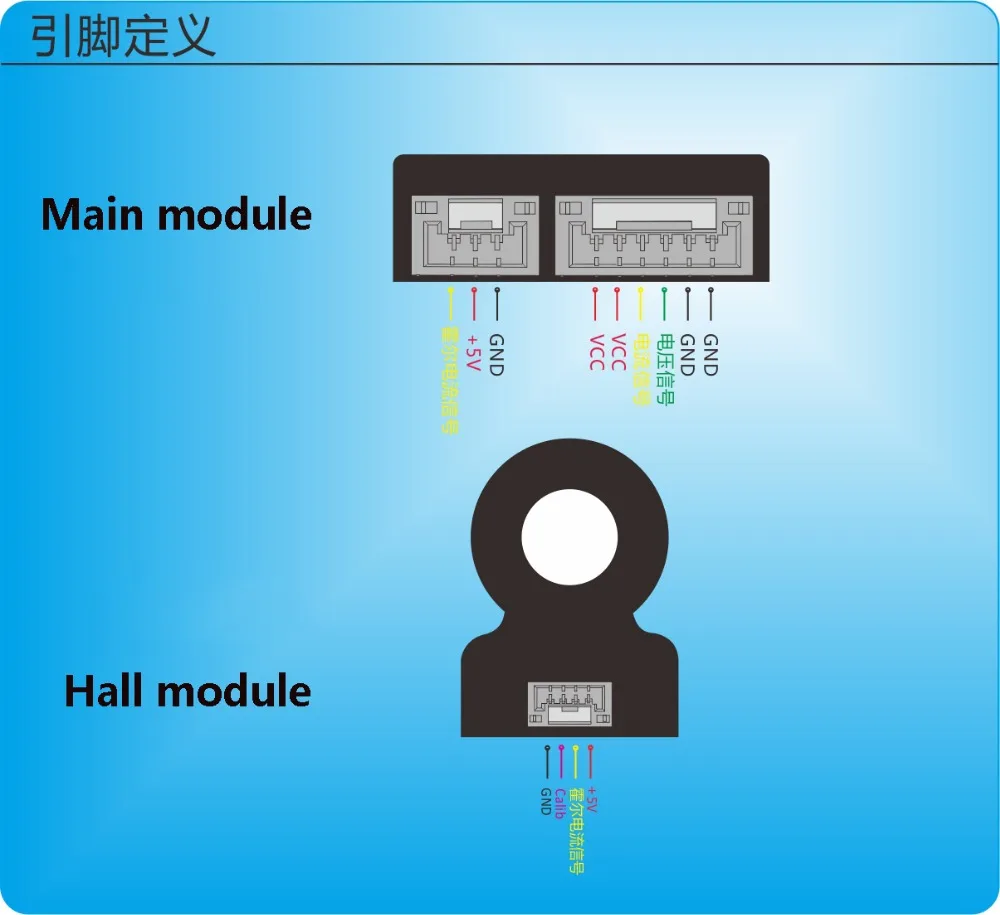

Информация о продукте Измеритель тока и напряжения Холла принимает дизайн разделения основного модуля и датчика холла. Основной модуль обеспечивает UBEC 5,3 В источника питания и высокую точность сопротивления 1/15,7 частичное выходного напряжения для обнаружения входное напряжение питания, функция. Датчик Холла отвечает за обнаружение тока цепи, который будет измеряться бесконтактной индукцией. Датчик Холла имеет встроенную схему цифровой обработки и встроенный в справочный, кроме того, различные технологии, такие как сдельный алгоритм линейной коррекции, алгоритм статического мониторинга, алгоритм компенсации температурного обнаружения, алгоритм отслеживания выходного сигнала PID closed-loop и другие технологии используются для стабильного вывода фиксированного отношения аналогового сигнала напряжения. По сравнению с традиционной серией гальванометра, самым большим преимуществом Холла гальванометра является то, что он значительно повышает безопасность оборудования. Гальванометр серии должен отсоединить цепь для тестирования и подключить Высокоточный высокомощный делитель напряжения для обнаружения. Этот метод добавит как минимум два паяных соединения к текущей цепи, контактное сопротивление паяльного соединения и рассеивание тепла сопротивления обнаружения, в токовой цепи с десятками a, это огромная потенциальная опасность для безопасности. Этот вид скрытых проблем может быть эффективно устранен с помощью датчика холла.
Параметры продукта
UBEC основной модуль:
Входное напряжение: 2s-12s lipo (max60v)
Выходное напряжение: 5,3 В/3A
Частичное определение давления: 15,7
Размер: 25*51*10 мм
Вес: 15 г
Датчик Холла:
Напряжение питания: 5 В (0,3 0,3)
Коэффициент обнаружения: 60.61A/V
Информация об обнаружении: 0,825 в/50 А
Размер: 22*26*8,5 мм
Резьбовое отверстие диаметр: 10 мм
Расстояние установки отверстия: 17 мм
Вес: 11 г
(В ручном измерении могут быть некоторые ошибки, и фактический предмет будет превалировать.)
Примечание: Хотя Максимальное входное напряжение основного модуля может достигать 60 в, напряжение обнаружения может быть только около 51,8 в на Главном управлении 3,3 VADC системы, то есть, напряжение литиевой батареи 12s; Датчик Холла принимает 5V Регулируемый источник питания, в противном случае точность обнаружения будет зависеть.
Зал калибровки инструкции
Калибровка датчика Холла делится на статическую калибровку и калибровку соотношения. Статическая калибровка относится к возврату выходного сигнала к нулю, когда входной ток равен 0. Калибровка соотношения относится с установкой выходного сигнала на 0,825 в при условии входного стандарта 50A, чтобы зафиксировать текущее соотношение датчика Холла как 50/0,825 = 60.61a/v.
Результаты статической калибровки повлияют на результаты калибровки соотношения, поэтому статическая калибровка должна быть проведена до калибровки соотношения, И статическая калибровка должна отвечать только источнику питания 5 В и току 0, который может быть откалиброван в любое время, и результат не влияет на параметры соотношения.
Условия калибровки
1. Стандартный блок питания 5 В;
2. Стандартный источник тока 50A может быть сформирован, который может быть 5a, 10a, 25A, 50a, 5A. Это то, как линия обнаружения наматывается 9 раз на датчик, чтобы получить источник тока с 10 раз током. 10 А ранен 4 раза, 25 А-1 круг. Чем больше поворотов, тем больше совокупная погрешность. Таким образом, источник тока 25 или 50 А должен быть использован как можно дальше.
3. Подключите Калибр датчика Холла к земле с помощью калибровочного переключателя (другие методы, которые могут обеспечить низкий уровень также может быть использован)
Калибровки логики
1. Статическая Калибровка: при условии, что ток линии обнаружения равен 0, дважды нажмите калибровочный переключатель в течение 3 секунд, или отправьте два низкоуровневых импульса с интервалом более 20 мс за 3 секунды. Датчик сохранит данные о статическом напряжении и пройдет через выход C _ Out pin, затем c _ Out сканирует шаг за шагом, чтобы уменьшить выход, пока выходной сигнал не будет 0. После двойного нажатия калибровочного переключателя Текущий Дисплей медленно уменьшается с около 150A до 0A, и статическая калибровка завершена;
2. После статической калибровки подключите источник тока 50A и нажмите калибровочный переключатель более 3 секунд _ Выход выхода будет медленно сканировать и расти от 0 В до 0,825 в. Результат, отображаемый на терминальном оборудовании обнаружения (управление полетом), заключается в том, что после нажатия калибровочного переключателя в течение 3 секунд Текущий Дисплей медленно поднимается от 0 до 50 А и является стабильным, И калибровка коэффициента завершена.

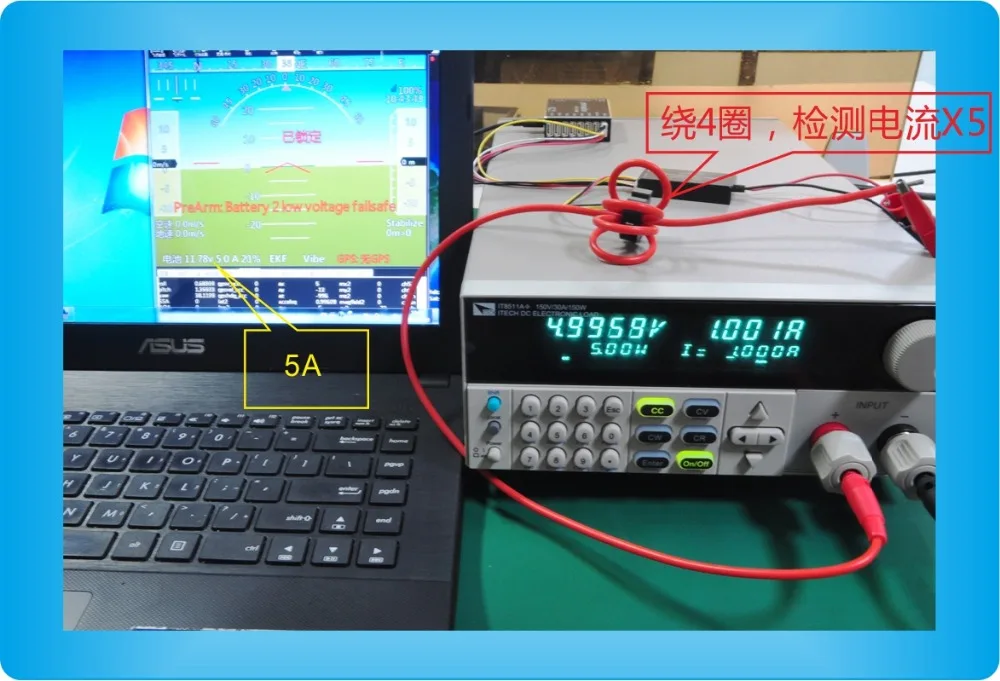

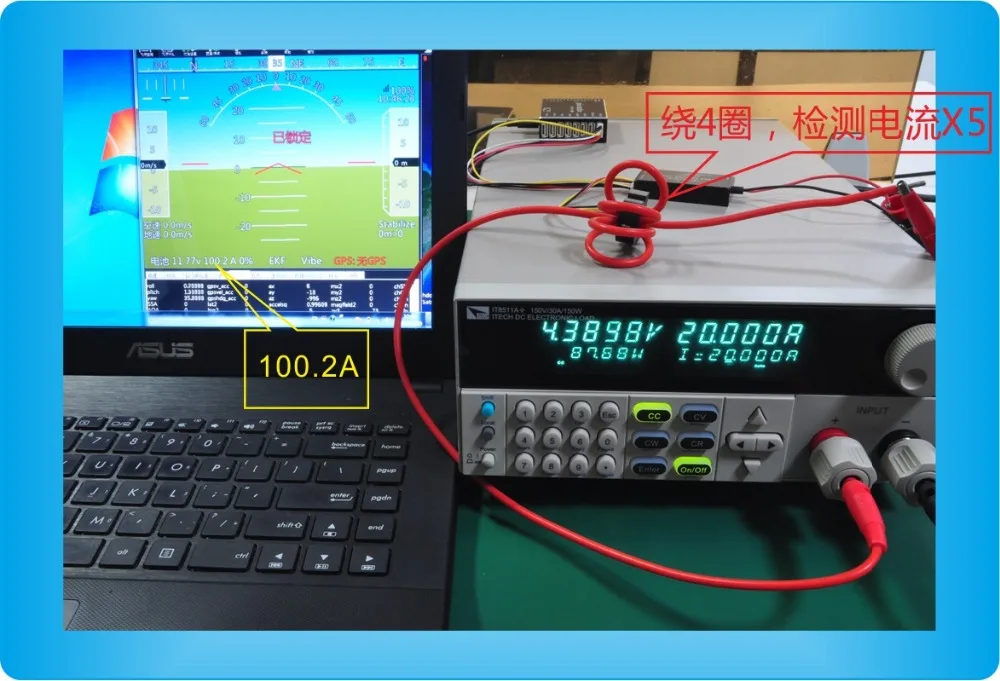

Ниже приводится сравнительная проверка текущих данных зала, считываемых управлением полетом и тестовыми данными профессиональных инструментов. Из-за ограниченности оборудования, тестовая линия наматывается 4 раза в зале для формирования данных выходного тока X5 раз тестового тока.
Фотография продукта
Материально-Размер: 15 см × 10 см × 11 см материально-Вес: 0,08 кг/шт.
