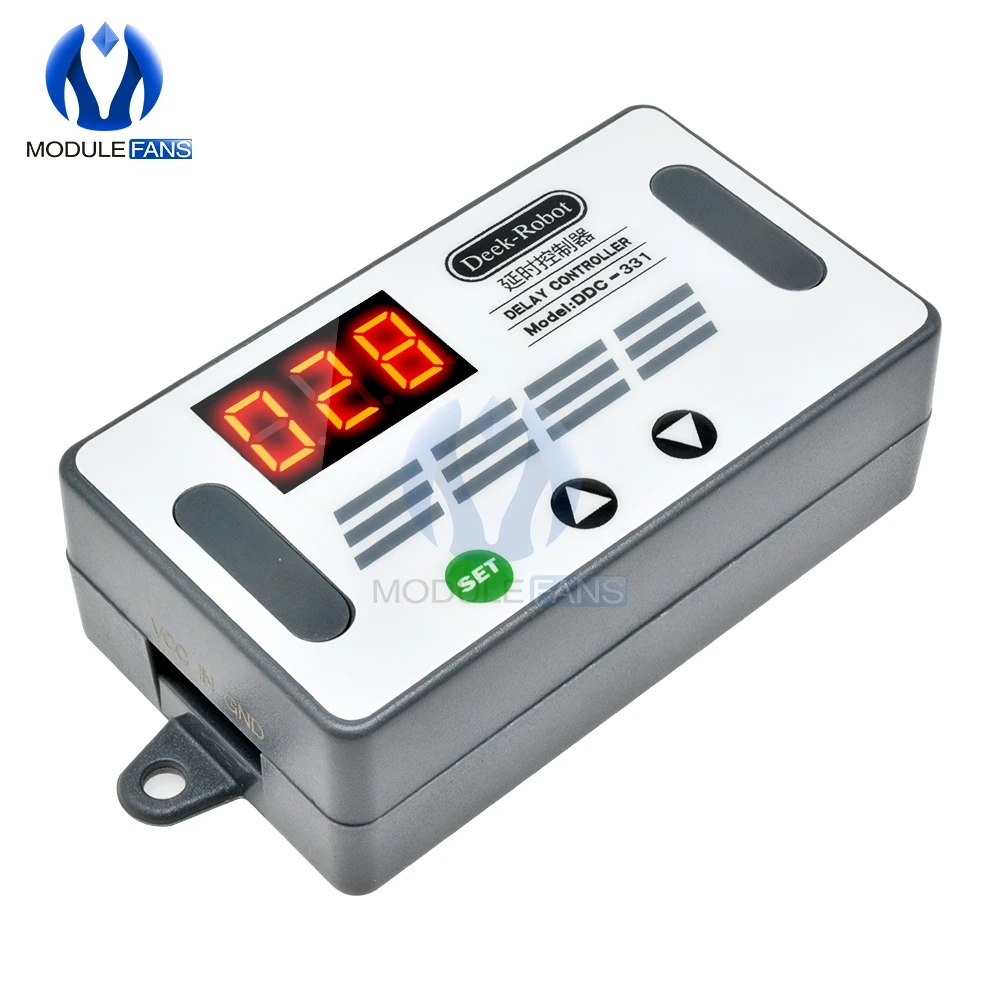

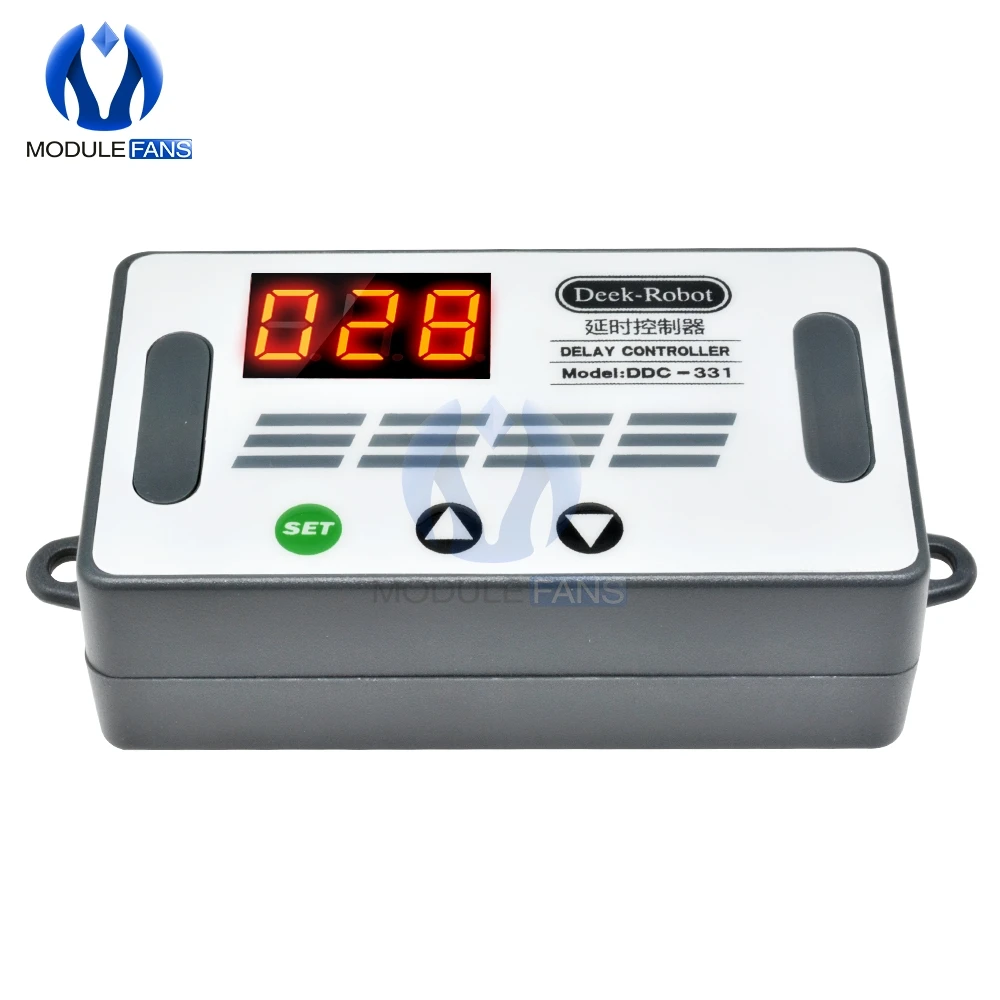

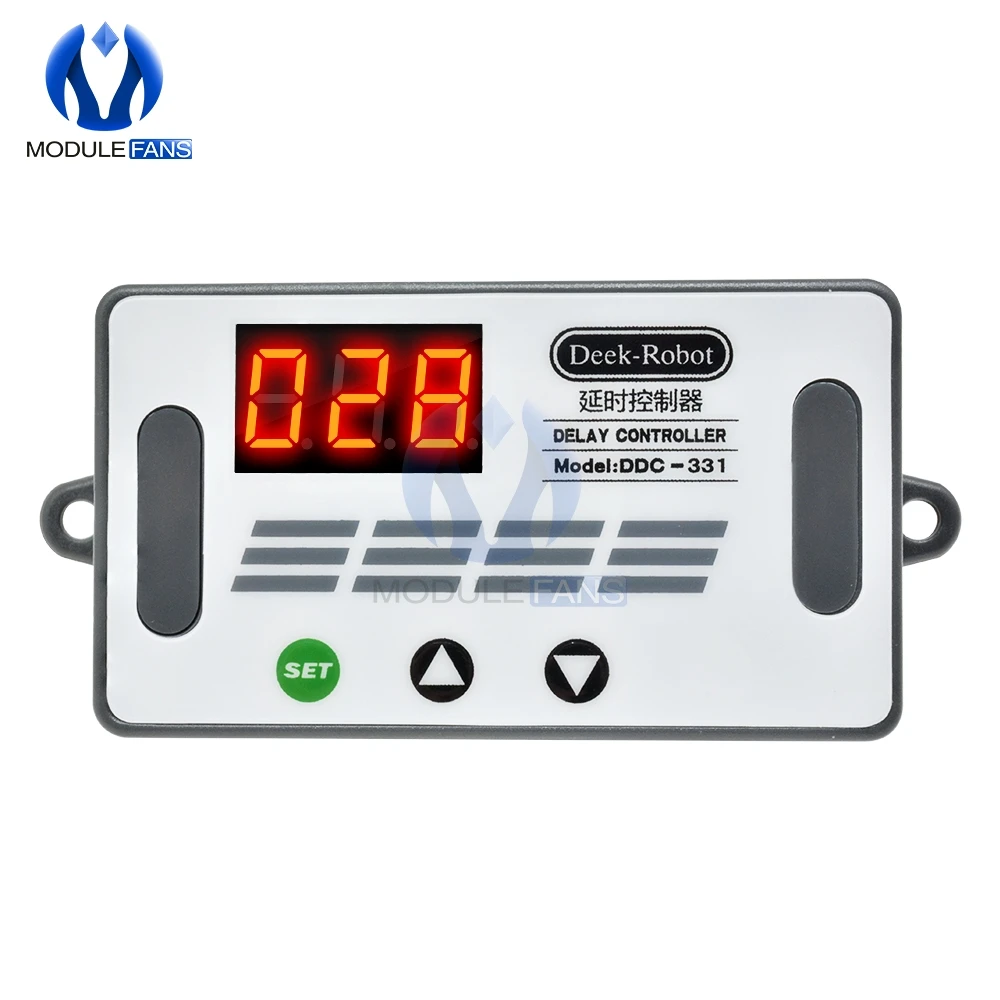

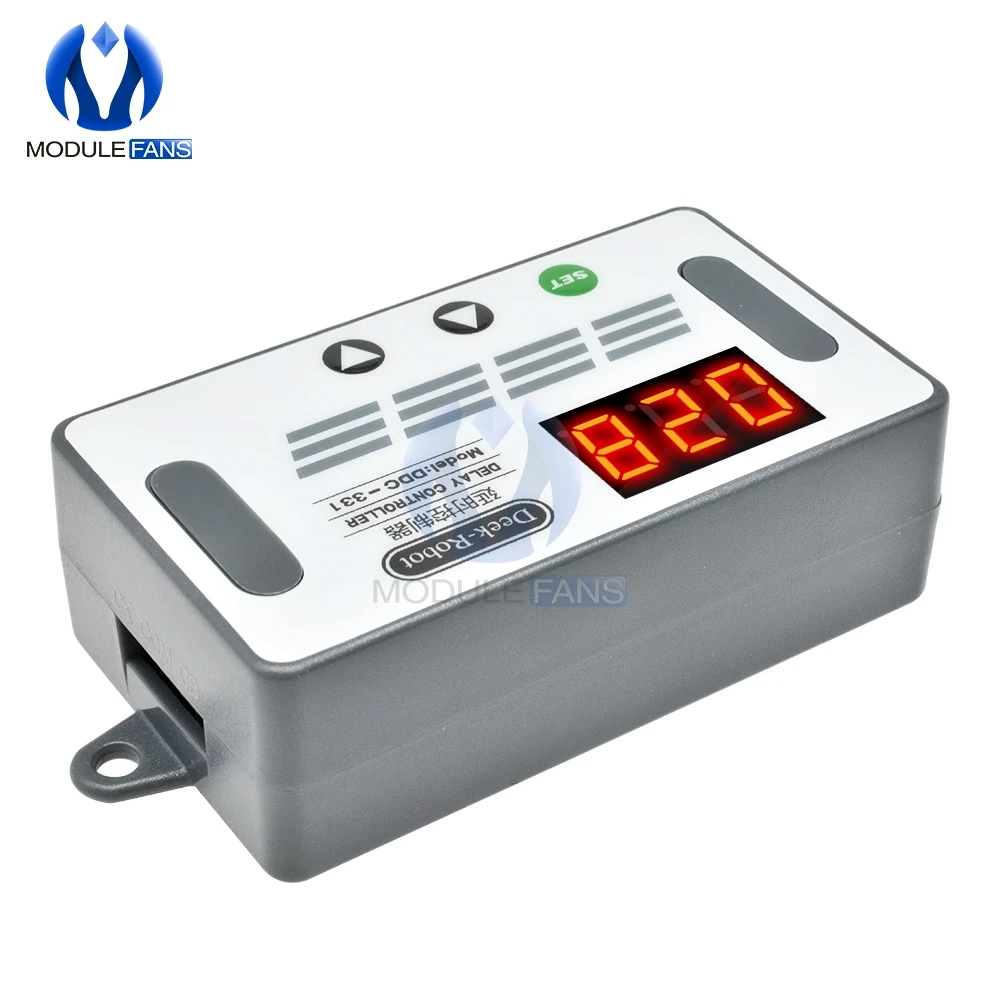

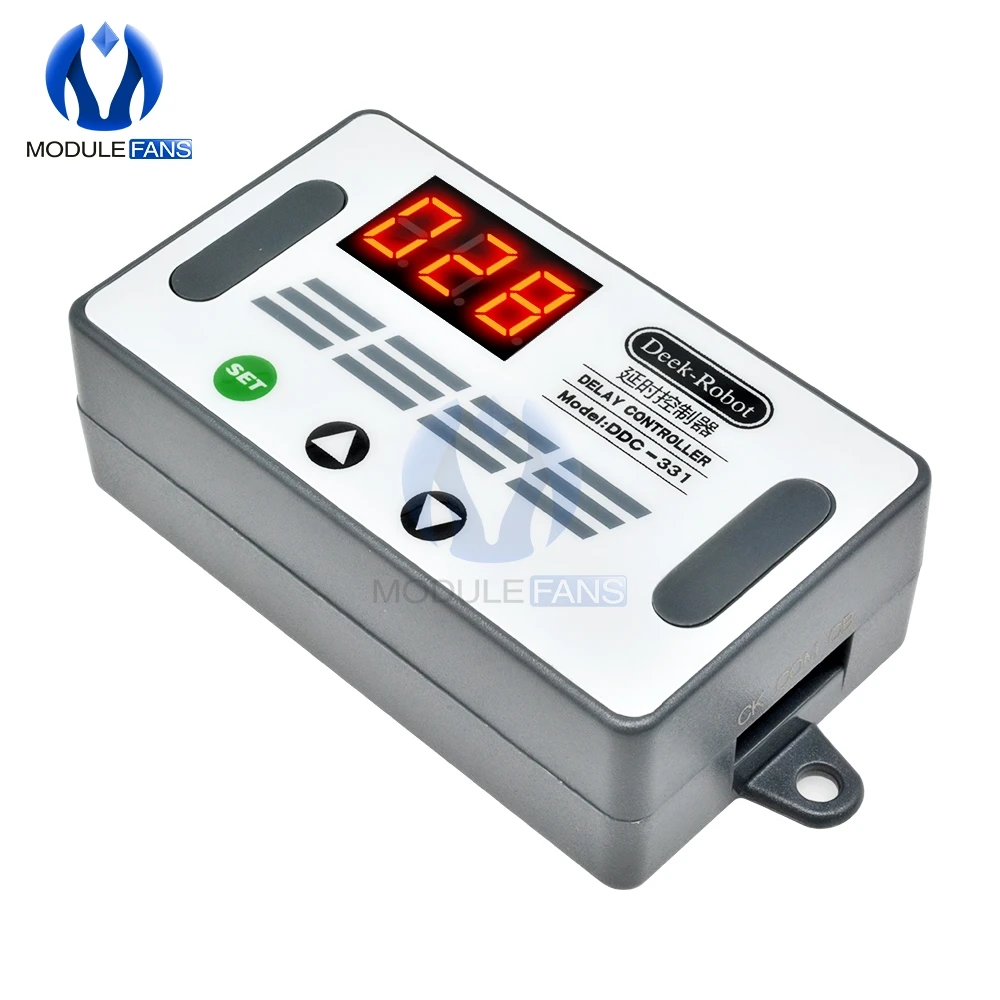

Цифровой светодиодный таймер задержки реле цикла Переключатель триггер

Цифровой светодиодный таймер задержки реле цикла Переключатель триггер

Спецификация:

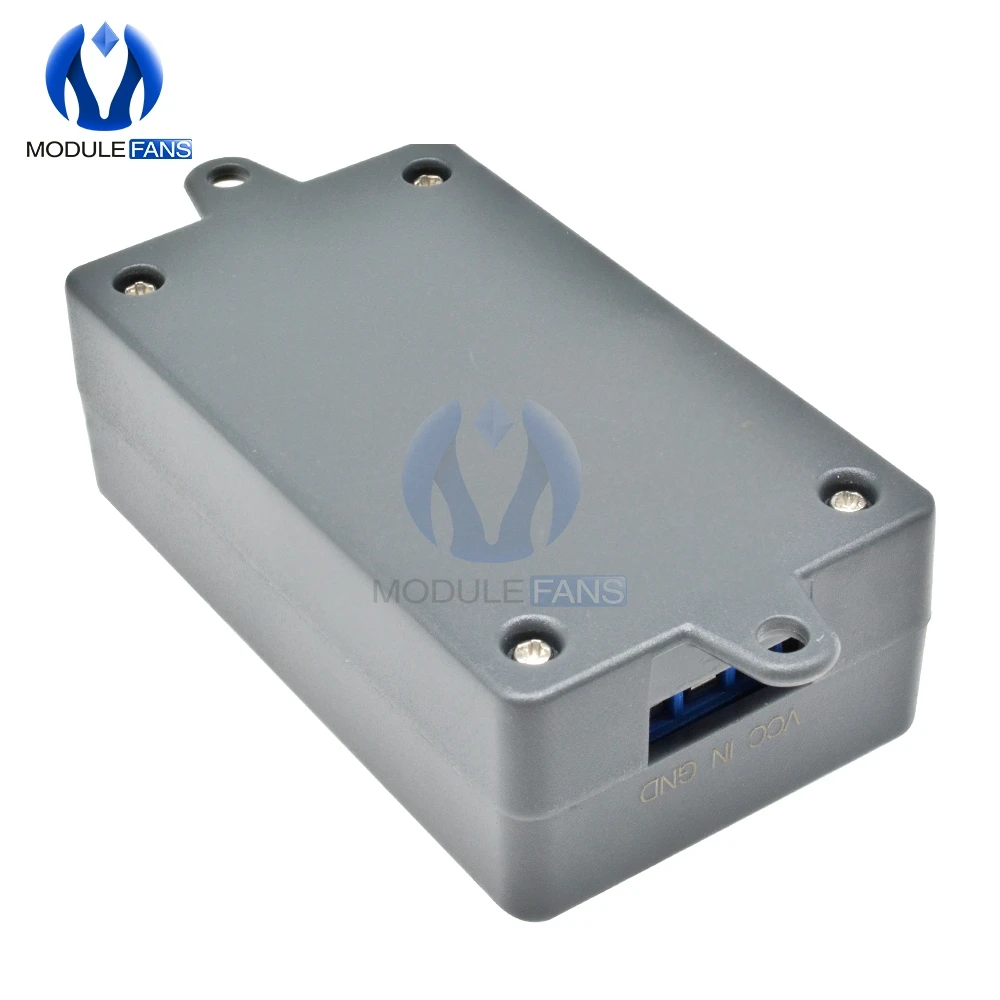

Рабочее напряжение: 12 В постоянного тока (нормальное рабочее напряжение DC10V-16V)
Источник сигнала: постоянный ток 4 В ~ 20 в (обычный источник питания положительный триггер, кнопка, датчик PNP, сигнал PLC и т. д.)
Выходная мощность: он может управлять устройствами в пределах 30v5A или в пределах 220v5A
Ток в режиме ожидания: 20 мА, рабочий ток: 50 мА
Услуги срок службы: Более 100000 раз;
Рабочая температура: -40 ~ 85 °C;

Описание:
Входное напряжение анти-обратная цепь, Беззаботная проводка. Изоляция оптопары входного сигнала, сильная способность анти-помех. Установите параметр для отключения постоянной памяти. Мощная функция онлайн программирования flash MCU, в соответствии с потребностями пользователя, может связаться с производителем, чтобы настроить необходимые функции.

Функция:
P-1: сигнал запускает реле для включения. Когда время включено, реле отключено во время задержки.
A: Недопустимый триггер снова B: Повторный триггер повторный запуск C: триггер релейный сброс снова для остановки времени
P-2: триггер сигнала время запуска T1, время до реле pull-in time T2 отключено (сброс)
A: Недопустимый триггер снова B: Повторный триггер повторный запуск C: Запуск задержки без включения питания
P-3: езда на велосипеде: Включение T1, отключение T2, бесконечная петля. Для T1 и T2 Время регулируется; Если параметр включен или выключен, его можно включить или включить питание.
Ответ: реле включается сразу же после включения. B: реле выключено, а затем включено после включения.
P-4: есть сигнал, реле закрыто, всасывание сохраняется, сигнал исчезает, время начинается, время вверх, реле отключено, во время задержки, сигнал снова дан, задержка отменена, реле сохраняется, сигнал исчезает, И время повторяется.

Использование:
Кнопка выбора «Set»: Кнопка выбора функции: нажмите кнопку «Set» в течение 2 секунд, P-* появится, короткое нажатие «Set» для выбора режима, нажмите «UP» для входа в режим
«Вверх»: клавиша переключения: Нажмите, чтобы настроить мигающее положение цифровой трубки, которая мигает цифровой трубкой, и «вниз», чтобы отрегулировать значение мигающей цифровой трубки. До нажатия кнопки «вверх» цифровая трубка больше не мигает, время установки завершено, время настройки автоматически сохраняется, и питание выключено.
«Вниз»: когда цифровая трубка мигает: «вниз» регулирует цифровое изменение, и от 0 до 9 последовательно меняется.
Когда цифровой дисплей трубки является нормальным: «вниз» регулирует положение десятичной точки. Десятичная точка означает 0-999 минут в цифрах; От 0 до 99,9 секунд в десяти цифрах; От 0 до 999 секунд в десятичной точке.
Примечание 1: после выбора режима работы, короткое нажатие «Set» для ввода функции A, B, C переключения, цифровая трубка не будет отображать A или B или C, вам нужно короткое нажатие «Set», триггер сигнала тест только знает, что по умолчанию является A.
Примечание 2: функции P-2 и P-3 имеют два набора времени для корректировки. Нажмите «вверх» шесть раз для одного цикла, отрегулируйте первые три раза за один раз и отрегулируйте остальные три раза.

Примечание:

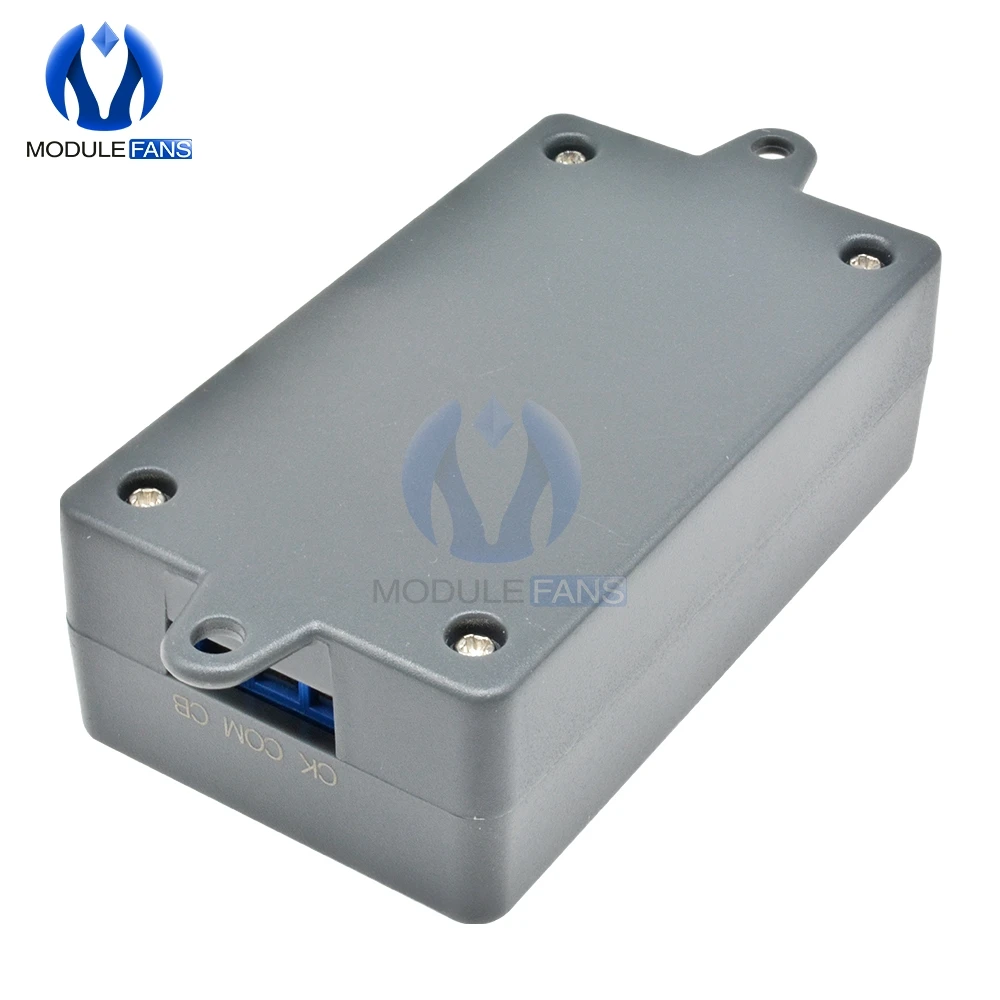

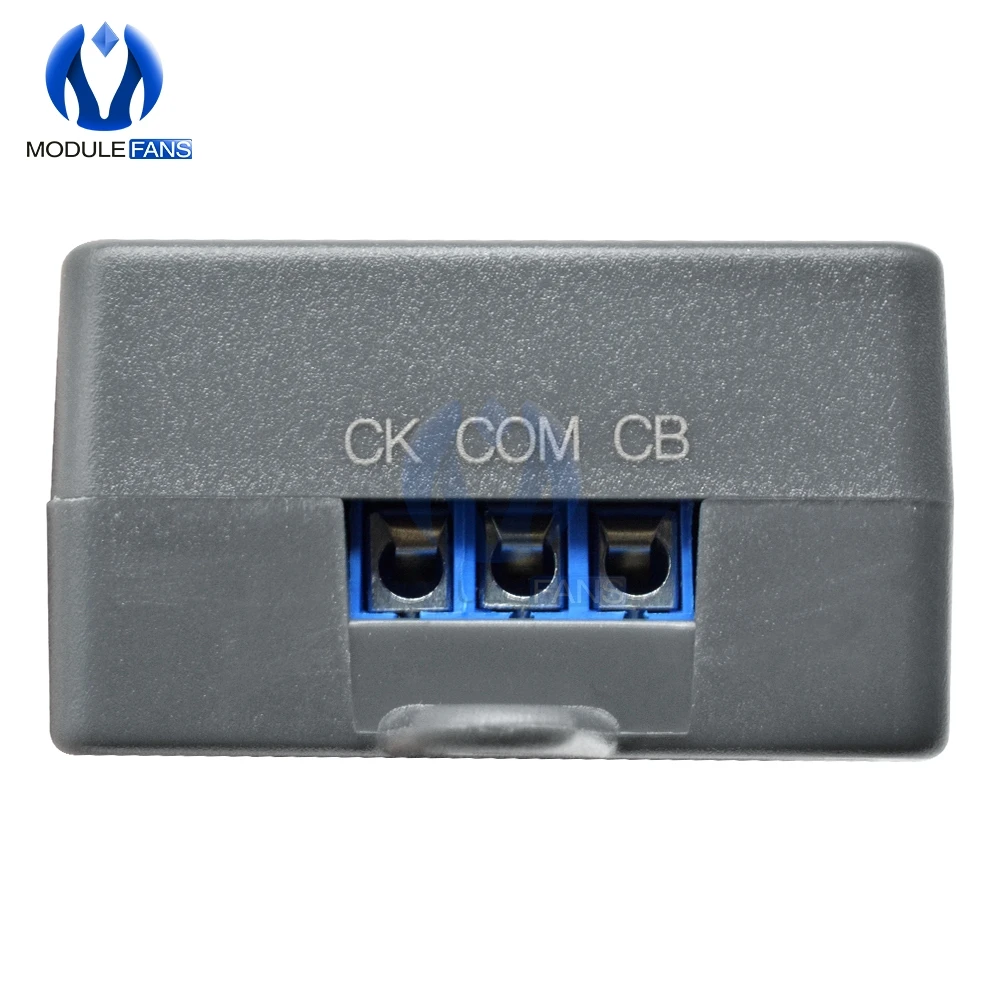

Релейный выход-это пассивный контакт, который не имеет прямого выхода и контролирует ВКЛ/ВЫКЛ линии.

Посылка включает в себя:
1*12V реле таймера задержки с чехол для автомобиля
