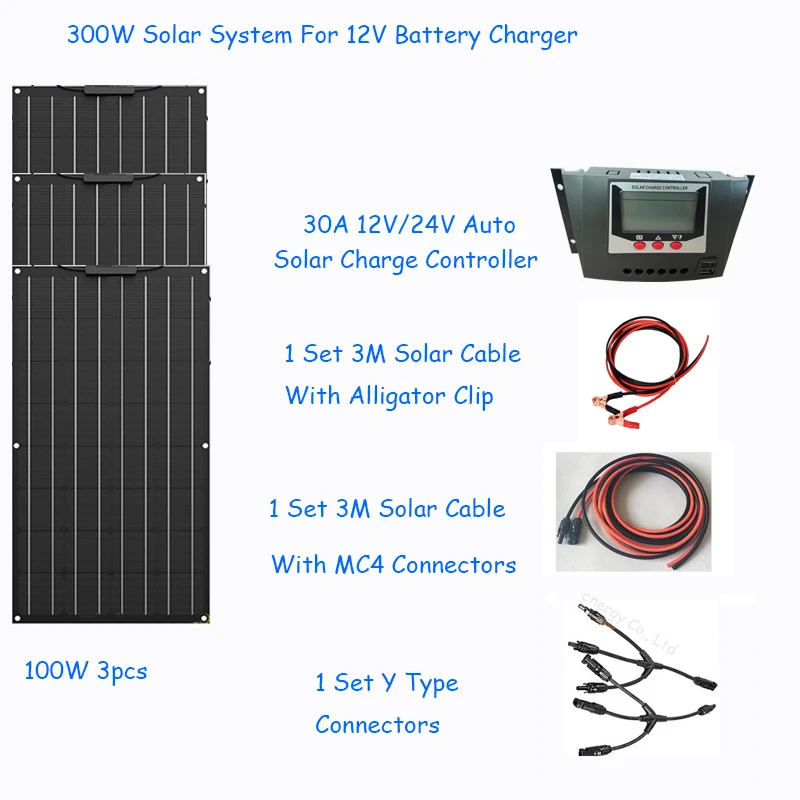

300 Вт солнечная система решетки 3 шт 100 Вт ETFE Гибкая солнечная панель LCD 30A контроллер 3 м кабель для солнечной батареи 3 м в комплекте

Посылка список

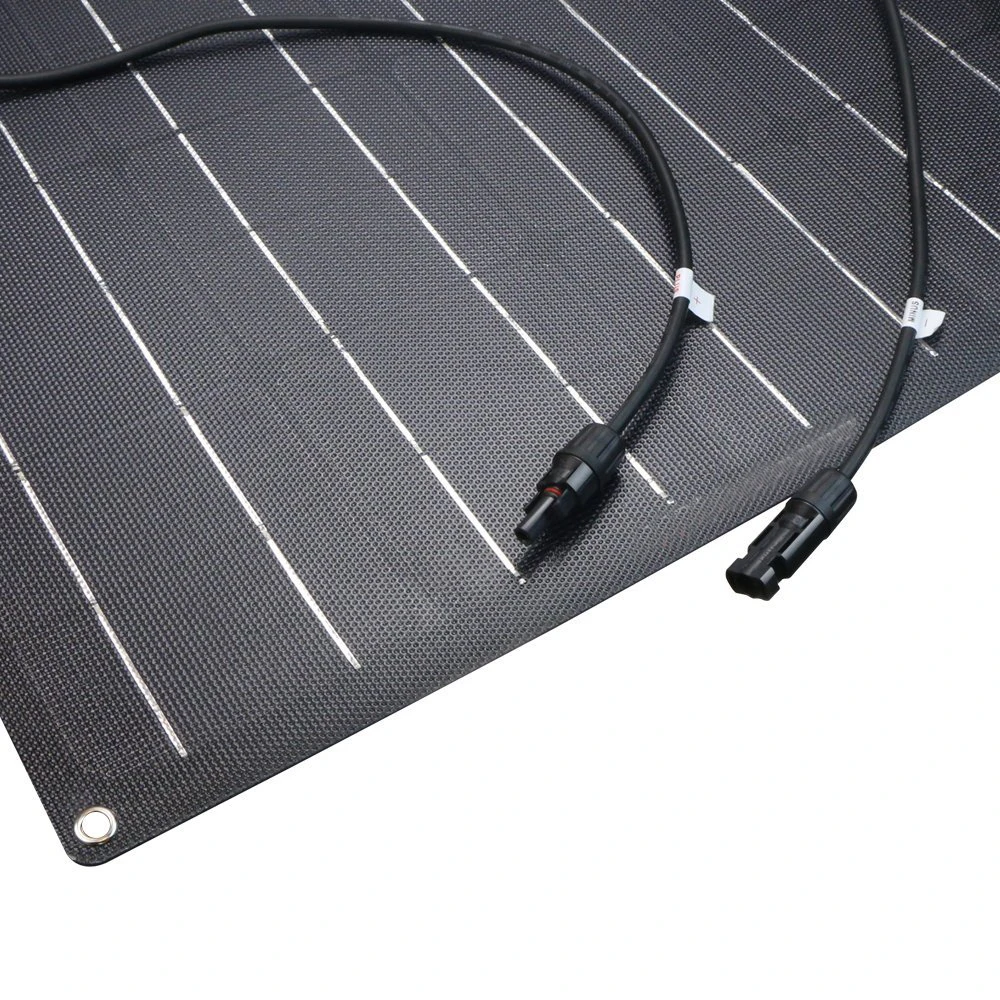

Техник Параметры

Длина

1050 мм

Вес

1,95 кг

Ширина

540 мм

Основной материал *

Подойдет как для повседневной носки, так кристаллический

Высота

2,5 мм

Материал рамы

ЭТФЭ + Эва + ПЭТ

Электрические Параметры

Производительность при стандартных условиях испытаний (STC *)

Максимальная мощность

Pmax

100 Wp

Напряжение холостого хода

(Voc)

20 V

Максимальная мощность напряжения

Vmpp

18,02 V

Ток короткого замыкания

Я sc

5,95 A

Максимальная мощность тока

Я mpp

5,55 A

Незначительное снижение эффективности при условиях частичной нагрузки при 25 градусах: при 100 Вт/м2, 95%- (+/-3%) эффективности STC (1000 Вт/м2) достигается.

Компонент Материал

Клеток в каждом модуле

32

Размеры ячейки

125 мм * 125 мм

Тип зарядной ячейки

Батареи из монокристаллического кремния

Спереди

ЭТФЭ пленка + этиленвинилацетат (ЭВА)

Системы интерграционная техник

Максимальное напряжение системы SC II

1000 V

Максимальный обратный ток

10 A

Максимальное напряжение системы США NEC

600 V

Увеличение snowload АКК. В соответствии со стандартом IEC 61215

5,4 кН/msup2;

Thermak характеристики

NOCT

47 degc

TC (Voc)

-0,33%/градусов Цельсия

TC Isc

0,042%/градусов Цельсия

TC pmpp

-0,45%/градусов Цельсия

Дополнительные Параметры

PTC рейтинг

100 W

Эффективность модуля

21.0%

Распределительная коробка

IP67

DOKIO Plus-сортировка *

Pflash ge Pmax

Разъем

MC4

Мощность допуск *

+/- 5%

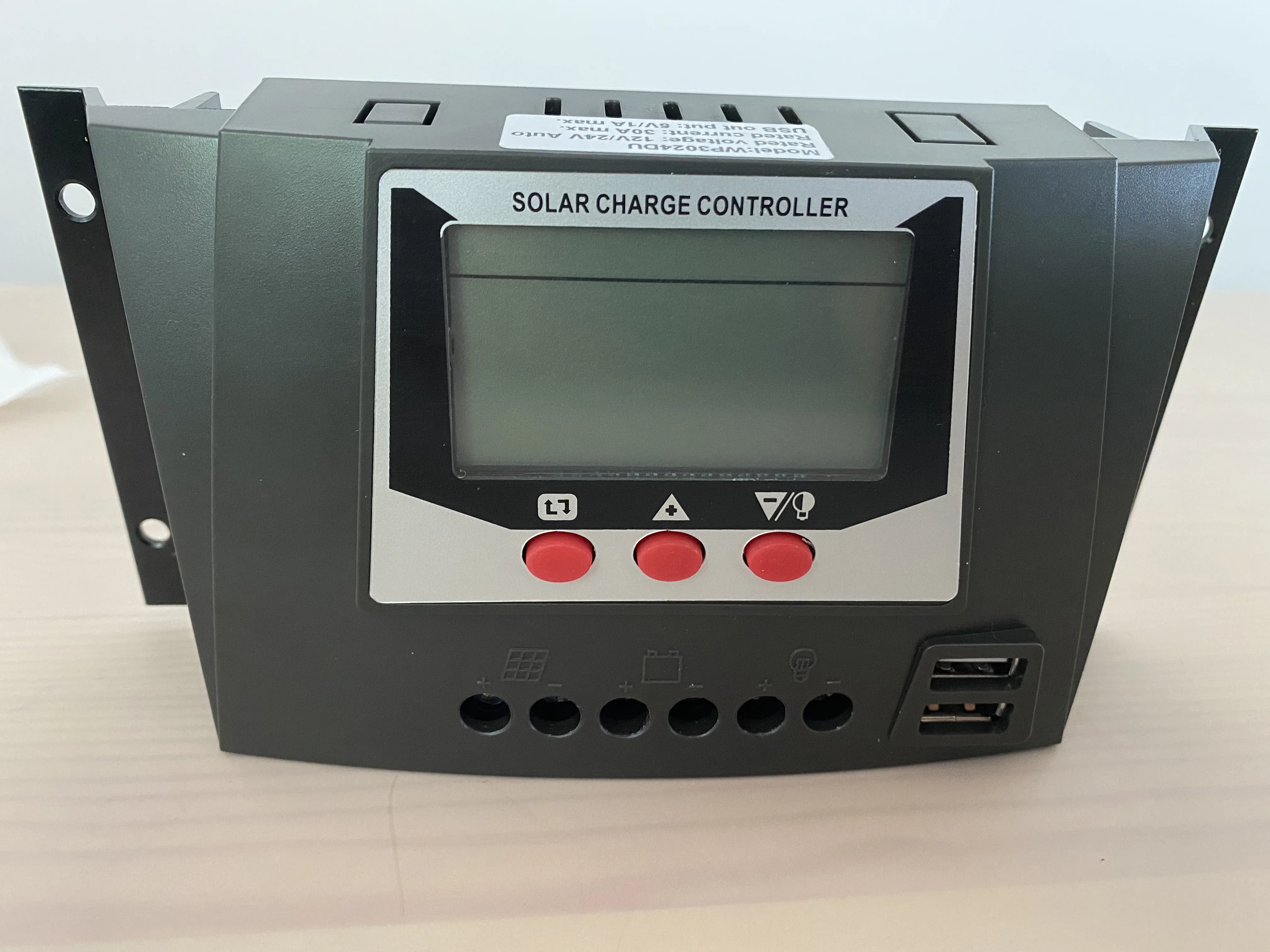

PWM блок управления установкой на солнечной батарее 30A 12V/24V Авто

-------- Параметр

Модель

10A

20A

30A

40A

50A

60A

Батарея Напряжение

12V 24V Авто

Зарядный ток никель-металл

10A

20A

30A

40A

50A

60A

Ток разряда

10A

10A

10A

20A

30A

30A

Макс солнечная Входная сила

48V (для приготовления пищи на 24V батарею) 24 вольт постоянного тока (для детей возрастом от 12V аккумулятор)

Выравнивания

14,4 В (герметичный) 14,2 В (гель) 14,6 в (заливающий)

Плавающего заряда

13,7 в (defaul, регулируемый)

Разряда стоп

10,7 В (defaul, регулируемый)

Разряда Повторное подключение

12,6 V(defaul, регулируемый)

Зарядка Подключите

13В

Напряжение под открытым небом светильник

Солнечная панель 8 в (светильник с задержкой)

Напряжение тесного светильник

Солнечная панель 8 в (светильник с задержкой выключения)

Напряжение на выходе USB

5V/3A

Само-потребляют

<10mA

Рабочая температура

-35 °C ~ + 60 °C

Размеры

133,5*70*35 мм

188*90*47 мм

* Все красного цвета напряжение X2, при использовании 24V системы.

Соединение

1. Подключите аккумулятор к регулятору заряда-плюс и минус.

2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.

3. Подключите потребителя к регулятору заряда-плюс и минус.

Обратный заказ применяется при деустановке!

Неправильный порядок последовательности может повредить контроллер!

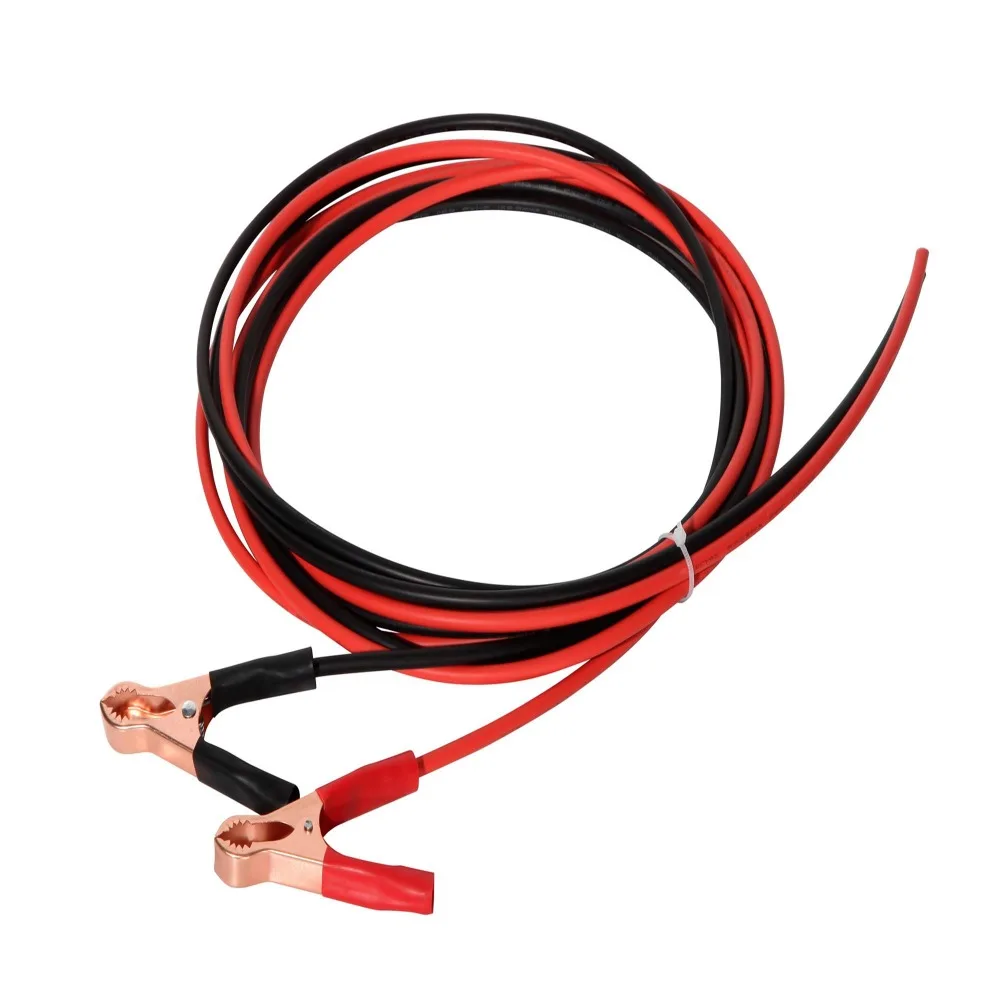

3 м Солнечный Кабель с типа «крокодил»

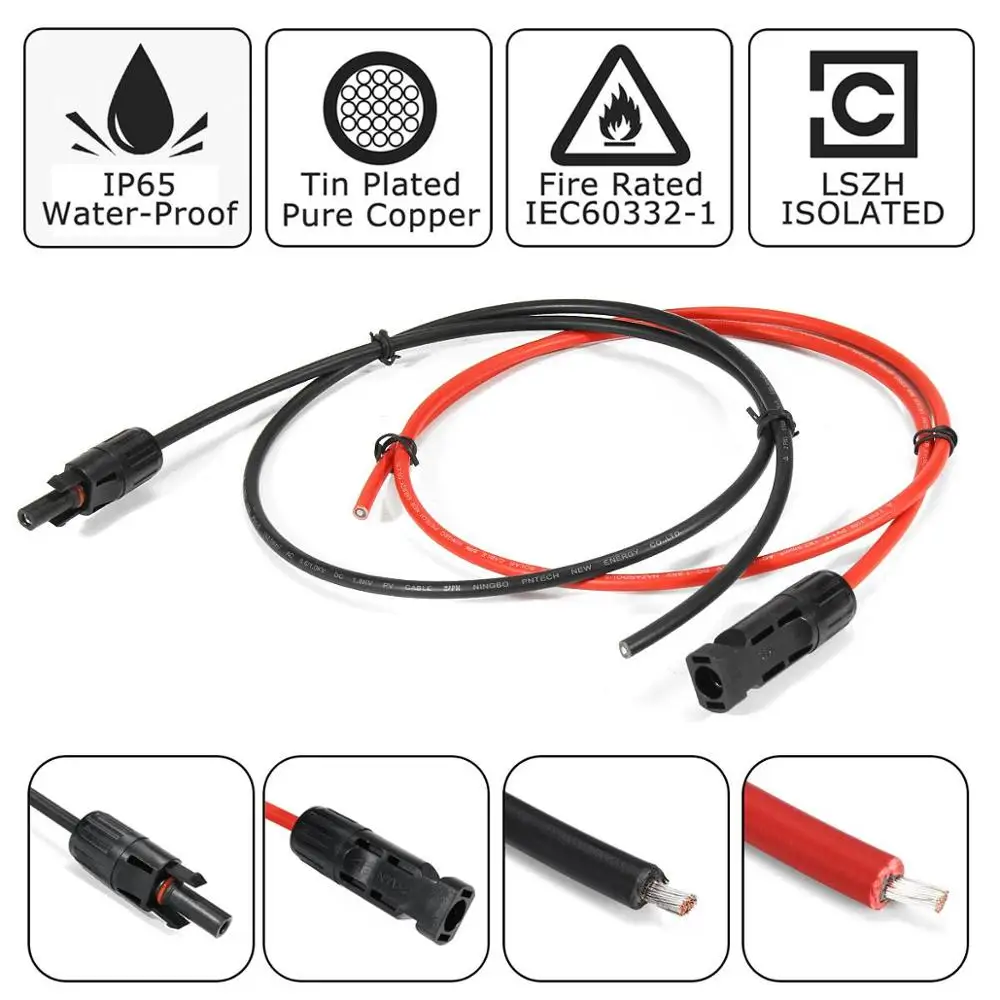

3 м Солнечный Кабель; Красный + черный

N

F

Завод внутри фото
