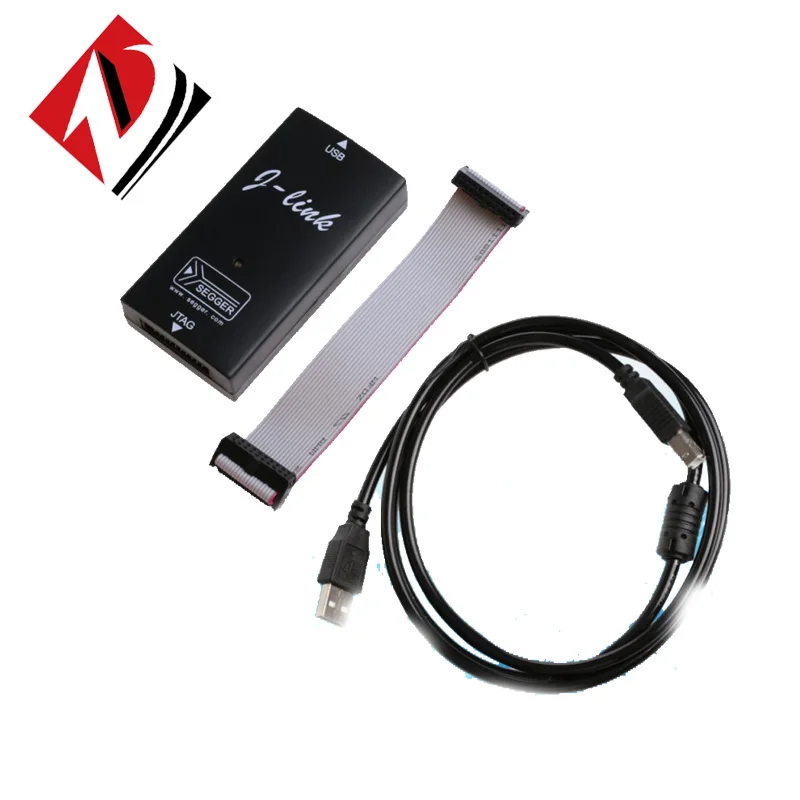

Высокоскоростной эмулятор JLink JLINK V8 + ARM USB JTAG |

Высокоскоростной эмулятор JLink JLINK V8 + ARM USB JTAG |

IAR J-Link JLINK V8 + ARM USB-JTAG эмулятор адаптера

J-LINK emulation-это процессор SEGGER company ARM core для поддержки запуска эмулятор JTAG.
С IAR EWARM, ADS, KEIL, WINARM, RealView и другой интегрированной среды разработки поддерживает все чипы ARM7/ARM9 core
Через интерфейс RDI и интегрированную среду разработки для бесшовного подключения, легко, удобно подключения
Легко учится, обучается и развивает руки лучшие и наиболее практичные инструменты развития.

Поддерживаемые операционные системы:

Microsoft Windows 2000
Microsoft Windows XP
Microsoft Windows XP x64
Microsoft Windows 2003
Microsoft Windows 2003 x64
Microsoft Windows Vista
Microsoft Windows Vista x64

V8.0 улучшенная версия V7.0:

(1) Улучшенная схема интерфейса SWD, использование поддельного режима отладки JLINK V8 JTAG может быть нормальным при отладке основных чипов CORTEX-M3 не будет использовать функции SWD, v7 hardware SWD part с V8 не то же самое, если необходимо переключиться в режим SWD, JLINK основной чип будет уничтожен!
Схема интерфейса JLINK V8 с использованием двухуровневого преобразователя, с помощью чипа преобразователя уровня будет поддельным V8!
(2) V8.0 с помощью двухцветного светодиодный индикатор может указывать на больший рабочий статус, V7.0 только светодиодный светильник.
(3) Чтобы оптимизировать структуру прошивки и функцию области обновления прошивки загрузчика для перемещения в два раза размер области приложения легко добавить новые функции
(4) поддержка ARM11 лучше и быстрее, чем JLINK V7, является первым выбором для ARM11.

Прочие фары J-LINK V8:

1) J-Link V8 использует AT91SAM7S64, расширяя емкость вспышки и SRAM для облегчения будущих обновлений;
2) J-Link V8 улучшает интерфейс SWD, увеличение чипов драйвера (V6 и V7 в SWD-это прямая Цитата от ПИН-кода до целевой платы CPU);
3) улучшенные методы управления J-Link V8 SWD, V7-это прямой привод ввода/вывода, V8 со специальным методом, в любом случае, нет эффективности V8's SWD velocities медленнее, чем V7
4) у J-LinkV8 есть три фонаря, одна направленная USB связь s, прямой целевой процессор, состояние сброса, прямой выход 5 в включен только 1 usb-индикатор связи V7
5) процесс обновления прошивки J-Link V8 не является DLL и не может писать так же, как загрузчик V7 на простом загрузчике V8. необходимо внедрить подключение usb-устройства;

J-Link ARM характеристики:

1. IAR EWARM интегрированная среда разработки плавно соединенный эмулятор JTAG
2. Поддержка всех основных чипов ARM7/ARM9, а также cortex M3, включая режим большого пальца
3. Поддержка рекламы, IAR, KEIL, WINARM, REALVIEW почти всех условий развития
4. Скорость загрузки до ARM7: 600кб/с, ARM9: 550кб/с, через DCC до 800 КБ/с
5. Максимальная скорость JTAG 12 МГц
6. Мишень доска диапазон напряжения 1,2 V-3,3 V 5V совместимый
7. Автоматическое распознавание скорости
8. Мониторинг всех сигналов JTAG и напряжения целевой платы Полностью подключи и работай
9. Используйте источник питания USB (но не Целевой Блок питания)
10. С помощью кабеля USB и 20-ядерный плоский кабель
11. Поддержка последовательного подключения нескольких устройств JTAG
12. Стандартный 20-ядерный JTAG из ткани, имитирующий разъем
13. Дополнительный 14-джтаг из ткани, имитирующий разъем

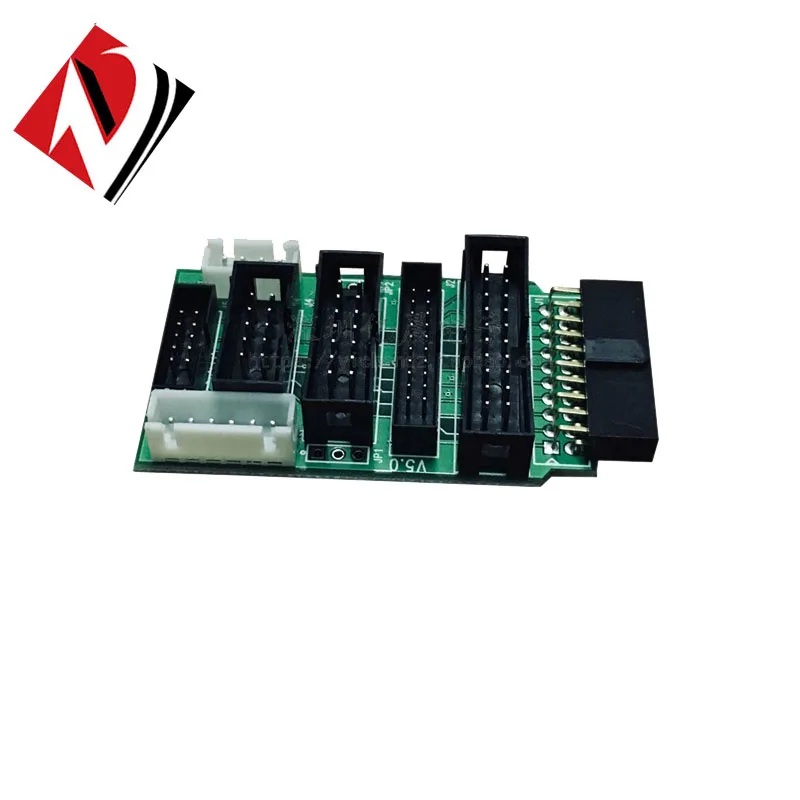

14. Дополнительный адаптер для 5V целевые показатели доска

Поддержка J-Link для ARM Xores:

* ARM7TDMI (Rev 1)
* ARM7TDMI (Rev 3)
* ARM7TDMI-S (Rev 4)
* ARM720T * ARM920T
* ARM926EJ-S
* ARM946E-S
* ARM966E-S
* ARM11
* Cortex-M3

Характеристики продукта

Источник питания USB, весь ток <50 мА
USB интерфейс USB 2,0 полная скорость 12 Мбит/с

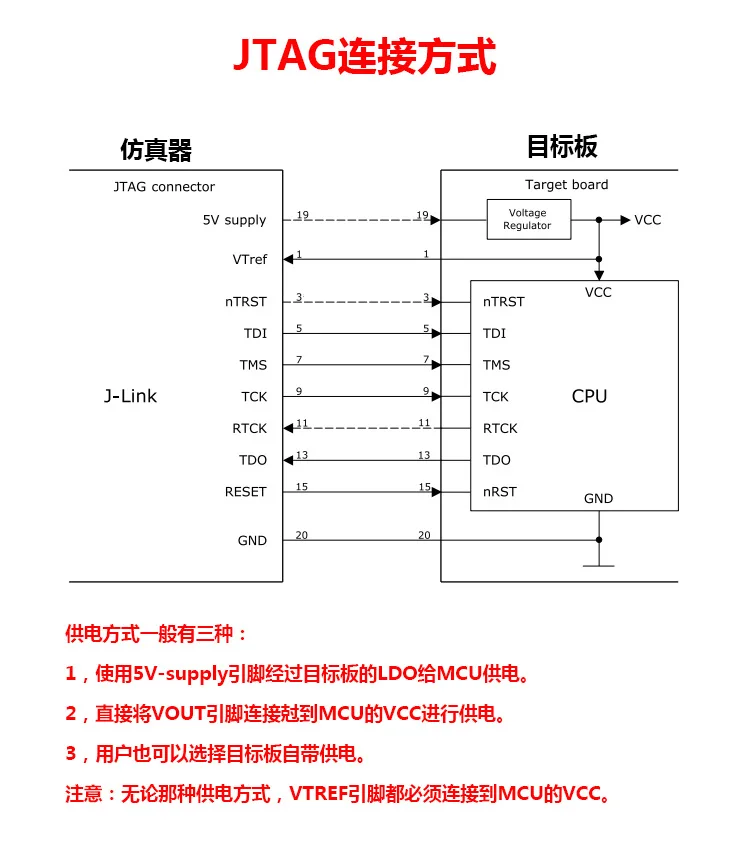

Интерфейсы целевой платы

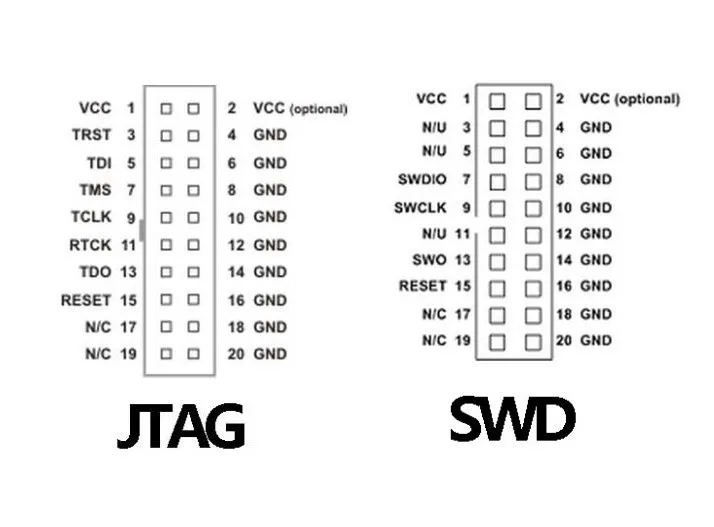

JTAG (20P)
J-Link и target board серийная скорость передачи данных между максимальной частотой 12 МГц
Поддерживает мишень доска напряжение 1,2-3,3 V 5V совместимый
Целевая плата источника питания напряжение 4,5-5 вольт постоянного тока (представленной USB 5V)
Целевая плата питания ток Макс 300 мА, с защитой от перегрузки по току
°C. .. + 60 °C> Рабочая температура + 5 °C. .. + 60 °C
°C. .. + 65 °C> Температура хранения-20 °C. .. + 65
Влажность <90%
EMC EN 55022, EN 55024

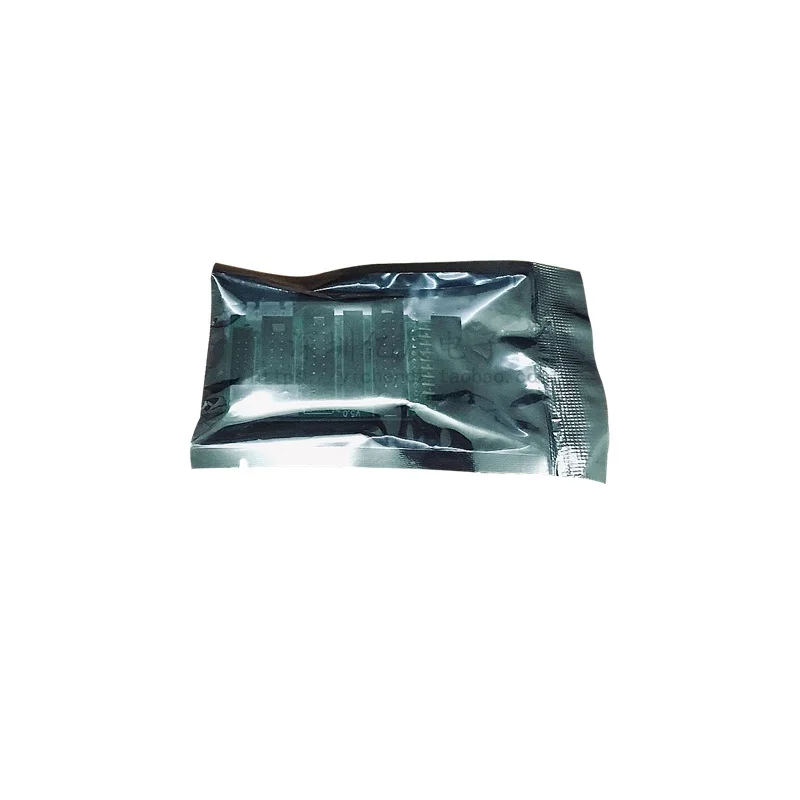

Посылка:

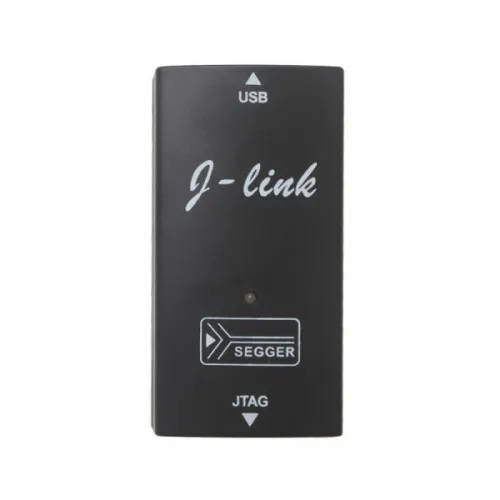

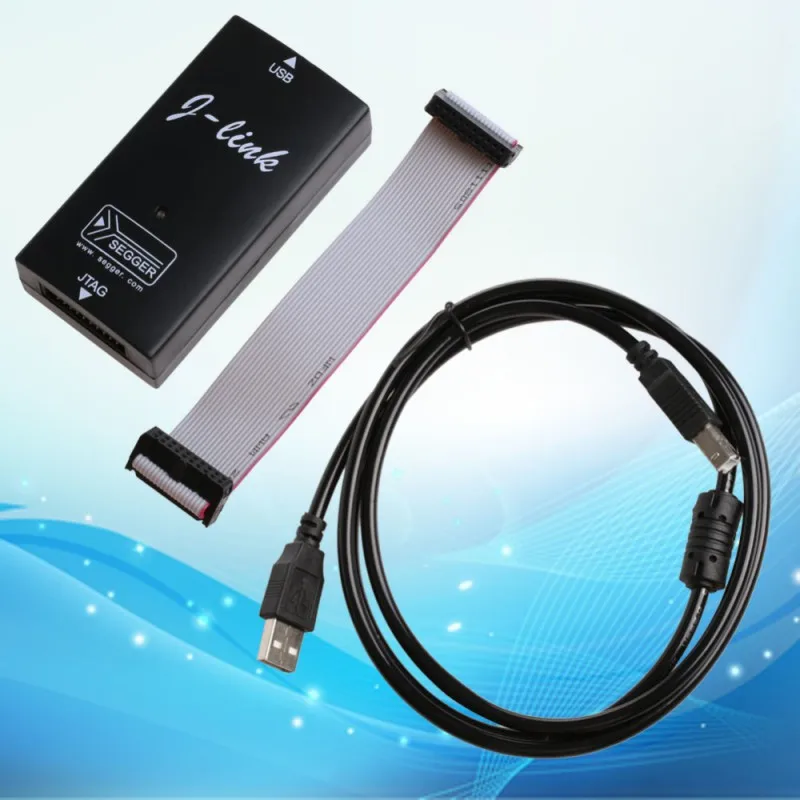

1x Jlink V8.0 эмулятор

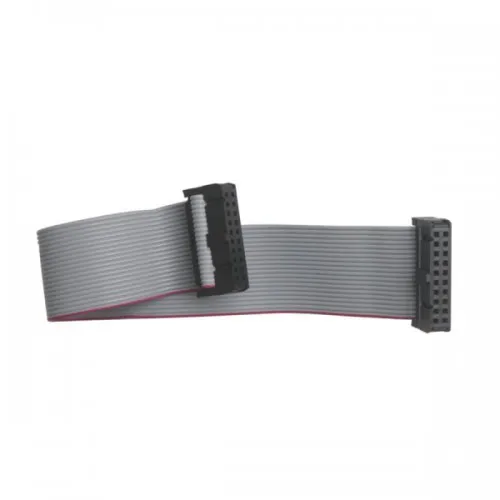

1x20P линия стандартного JTAG
1x USB линия
