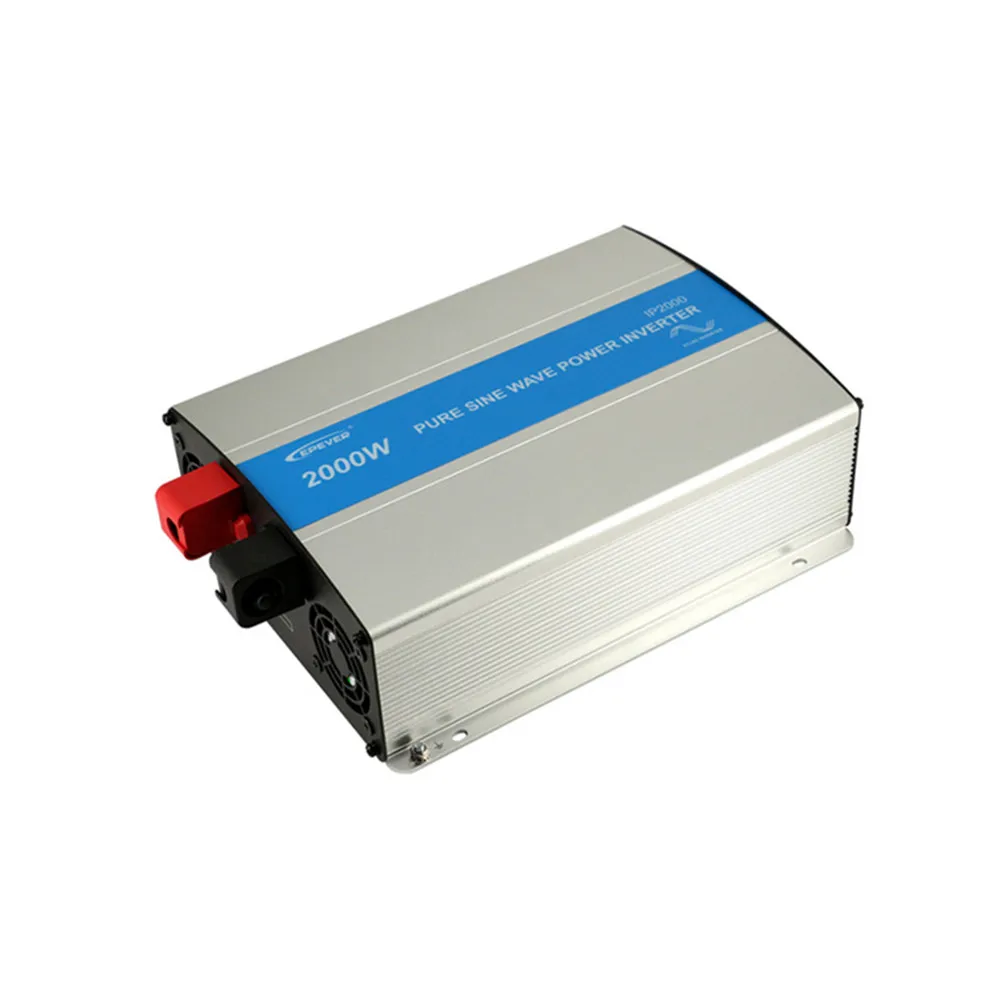

Инвертор немодулированного синусоидального сигнала EPever I Power 2000 Вт 24 В

Инвертор немодулированного синусоидального сигнала EPever I Power 2000 Вт 24 В

EPever I Power 2000 Вт Солнечная энергия решетки чистая синусоида инвертор 24VDC 110V120V 220V230V солнечное зарядное устройство инверсор 50 Гц 60 Гц

Модель: IP2000-21 IP2000-22

Серия IPower является своего рода чистым синусоидальным инвертором, который может преобразовывать. 12/24/48VDC до 220/230VAC (или 110/120VAC). Промышленный дизайн, по сравнению с гражданского дизайна, имеет более широкую рабочую температуру, простоту установки и эксплуатации. Широкий диапазон входного напряжения идеально подходит для применения в Солнечной системе. Инвертор может быть применен во многих областях, таких как бытовые аварийные системы освещения, системы установки транспортного средства и малого поля питания и т. Д.

Особенности:

-Безопасный дизайн с входной и выходной электрической изоляцией -Принятие передовой технологии SPWM, чистый синусоидальный выход -Дополнительный выходное напряжение 220/230VAC (или 110/120VAC), выбирая по DIP-переключатель -Светодиодный индикатор состояния неисправности и рабочего состояния -Низкое потребление без нагрузки -Максимальная Эффективность до 95%(IP2000-22, IP2000-42)① -Входная защита: Защита от перенапряжения, защита от низкого напряжения -Выходная защита: защита от перегрузки, защита от короткого замыкания -Защита от перегрева: вентиляция вентилятора с контролем температуры; Инвертор автоматически выключается при перегреве -Рабочий usb-выход 5VDC/1A -Операционный RS485 коммуникационный порт ② ① Эффективность тестируется при номинальном входном напряжении, выходном напряжении 220 В с резистивной нагрузкой, температуре окружающей среды 25 ℃, 1500 Вт и более высокой версии ② 1000 Вт и более высокая версия поддерживают RS485 порт связи опционально.

Технические характеристики:

Модель

IP2000-21

IP2000-22

IP2000-41

IP2000-42

Входное Номинальное напряжение

24VDC

48VDC

Диапазон входного напряжения

21,6 ~ 36 В постоянного тока

43,2 ~ 60 В постоянного тока

Входное напряжение перенапряжения

<40 в

<80 в

Ток без нагрузки

<0.6A

<0.4A

Выходное напряжение

110 В переменного тока (± 5%)

220В переменного тока (± 5%)

110 В переменного тока (± 5%)

220В переменного тока (± 5%)

120 В переменного тока (-7% ~ + 5%)

230VAC(-7% ~ + 5%)

120 В переменного тока (-7% ~ + 5%)

230VAC(-7% ~ + 5%)

Выходная непрерывная мощность

1600 Вт

Выходная мощность 15 мин.

2000 Вт

Мгновенная мощность удара

3200 Вт

Выход

Однофазный

Выходная волна

Чистая синусоида

Выходная частота

50/60 Гц (± 0.2%)

Искажение THD

THD≤ 5% (резистивная нагрузка)

Макс. Эффективность

95%

95%

95%

95%

Макс. Выход USB

5VDC/1A

Рабочая температура окружающей среды

-20 °C ~ + 45 °C

Диапазон температуры хранения

-35 °C ~ + 70 °C

Диапазон влажности

≤ 95% (Н. С.)

Корпус

IP20

Высота

<5000 м (деринг для работы в соответствии с IEC62040 на высоте более 1000 м)

Связывающий столб

Φ 10 мм

Общий размер

326,12 × 231,5 × 98,5 мм

326,12 × 231,5 × 98,5 мм

Размер крепления

208 × 219,5 мм

163 × 219,5 мм

Размер монтажного отверстия

Φ5.5mm

Вес нетто

4,0 кг

Подключение:

Примечание: Нет порта связи RS485 по умолчанию как реальные фотографии. (Опционально модели IP1500 и выше) Выход USB по умолчанию не соответствует реальным фотографиям.

Функции:

Примечание: Нет порта связи RS485 по умолчанию как реальные фотографии. (Опционально модели IP1500 и выше) Выход USB по умолчанию не соответствует реальным фотографиям.

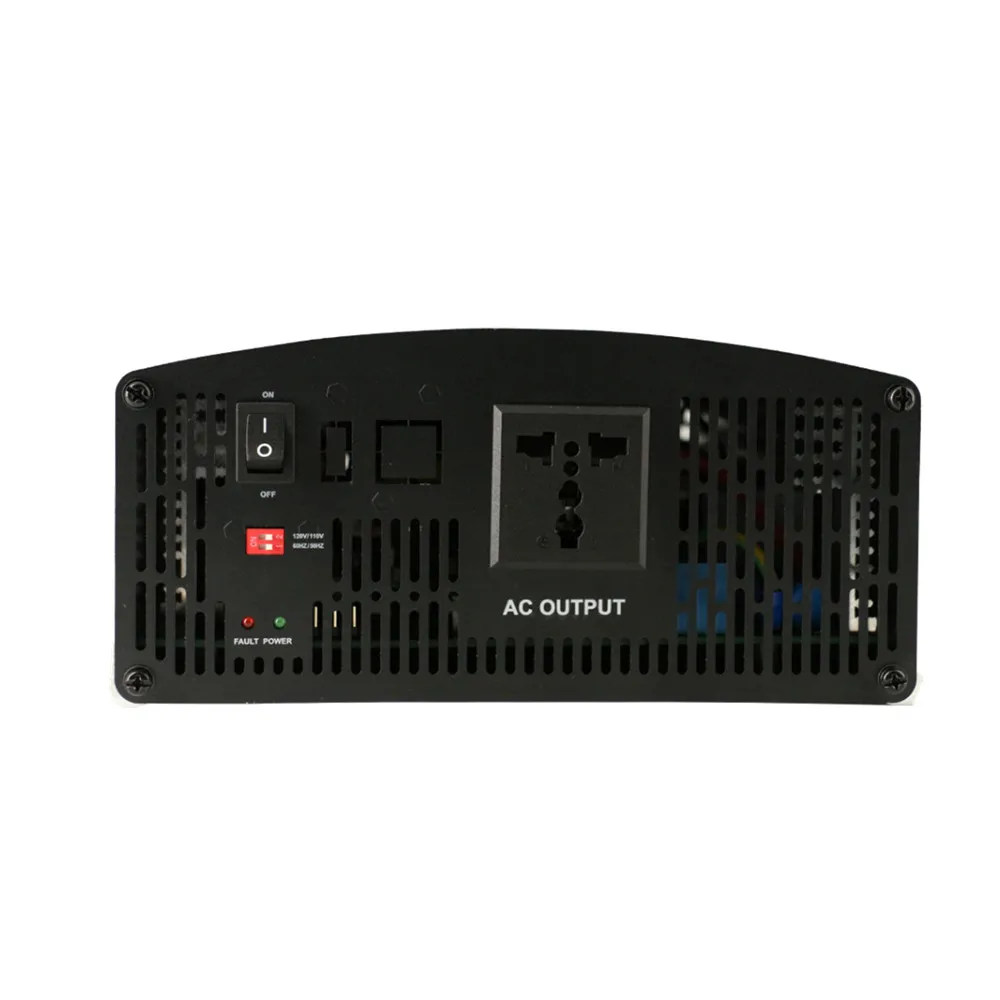

❶ Входной терминал постоянного тока положительный Range Диапазон входного напряжения постоянного тока (1) ❸ Входной терминал постоянного тока отрицательный Вентиляционный вентилятор с вентиляцией (2) ❺ Клемма заземления ➀ индикатор неисправности (красный) (6) Выходное напряжение переменного тока (3) ➁ рабочий индикатор (зеленый) (6) Usb-порт связи RS485 (4) Usb-порт с выходным питанием (5VDC/1A) Переключение на выходное напряжение переменного тока Переключение режима электропитания (5) Индикатор аварийной неисправности (красный) Светодиодный индикатор (зеленый)

Выход постоянного тока опционально:

Переключатель режима:

Когда переключатель No.1 находится на стороне, выходная частота 60 Гц, в противном случае 50 Гц. Когда переключатель № 2 находится на стороне, выходное напряжение 230VAC, в противном случае 220VAC.

Защита:

Защита от перенапряжения Защита от низкого напряжения Защита от перегрева Защита от перегрузки
