MPPT Солнечный контроллер 50A 60A 80A 100A 120A 12 В 24 в 48 автоматический регулятор солнечной

MPPT Солнечный контроллер 50A 60A 80A 100A 120A 12 В 24 в 48 автоматический регулятор солнечной

Обзор: материнская плата

Этот новый продукт основан на многофазной синхронной технологии выпрямления, использует передовой высокоскоростной процессор и алгоритм управления MPPT, отличающийся высокой скоростью отклика, высокой надежностью и высокой эффективностью преобразования, поддерживает модуль Wi-Fi и модуль GPRS, и может быть применен к базовым станциям связи, домашним хозяйствам используют системы, системы уличного освещения и полевой мониторинг.

Тип подключения:

1.Фон для мониторинга поддерживает ПК хост-компьютер, поддерживает модуль Wi-Fi и модуль GPRS для расширения облачного мониторинга приложения (опционально).

2. Контроллер по умолчанию для свинцово-кислотных батарей. Если вам нужно подключить другие типы батарей, вам нужно установить соответствующий тип батареи и номер серии.

Продукт Особенности:

1. Передовая многофазная синхронная технология выпрямления также имеет высокую эффективность преобразования в условиях низкой мощности зарядки.

2. Имеет ультра-широкий PV массив диапазон рабочего напряжения.

3. Усовершенствованная технология отслеживания максимальной мощности MPPT, эффективность отслеживания не менее 99.5%, по сравнению с обычным алгоритмом PWM, эффективность увеличивается на 15-20%.

4. Используя высококачественные импортные компоненты и улучшенную схему преобразования энергии, максимальная эффективность преобразования может достигать более 98%, Полная эффективность нагрузки может достигать 97%, А также различные отслеживания алгоритмов может быть объединены, чтобы быстро отслеживать максимальной мощности.

5. Трехступенчатый метод зарядки: MPPT-подъемная зарядка-плавающий.

6. 12 В/24 В/48 В Система батареи Автоматическая функция идентификации.

7. Связь RS485 может обеспечить протокол связи для облегчения унифицированного управления и вторичного развития для клиентов.

8. Контроллер Бег параметры может быть просматривать и установить через ПК компьютер и мобильный телефон приложение. Дополнительные сведения см. В руководстве по работе с компьютером и приложением (по желанию).

9. С компенсацией температуры батареи.

10. Он имеет комплексные функции защиты, такие как перезарядка, перегрузка, обратное соединение и так далее.

Защита:

Защита функции

Инструкция

Защита от перенапряжения PV

Когда напряжение зарядки PV превышает номинальный диапазон входного напряжения контроллера, зарядка прекратится.

Обратное соединение полярности аккумулятора

Когда полярность аккумулятора изменяется, контроллер не будет работать и не будет поврежден. После исправления ошибки в проводке повторно Откройте возможность продолжить нормальную работу.

Защита от перегрузки батареи

В тех случаях, когда напряжение батареи ниже заданного напряжения значение, разрядки аккумулятора будет автоматически останавливается, чтобы предотвратить аккумулятор от чрезмерно разряжена, и без повреждений.

Батарея защита от перегрузки

Когда выходной ток контроллера больше установленного значения, выход нагрузки будет автоматически остановлен, чтобы предотвратить чрезмерную разрядку и повреждение батареи.

Батарея более напряжение защиты

Когда напряжение батареи достигает значения защиты от перенапряжения, батарея будет автоматически остановлена, чтобы предотвратить перезарядку и повреждение батареи.

Ночная защита от обратного хода

Ночью, так как напряжение батареи больше, чем напряжение фотоэлектрического модуля, автоматическая защита предотвращает разрядку напряжения батареи через фотоэлектрический модуль;

Оборудование для защиты от перегрева

Контроллер имеет свой собственный датчик температуры. В тех случаях, когда температура если сумма вашего заказа превышает заданное значение, зарядка прекратится. Когда температура будет понижена, она автоматически начнет работать.

Высоковольтный стабилизатор напряжения

Этот контроллер может защитить только высоковольтные скачки с низкой энергией. В помещениях с частых грозовых разрядов, рекомендуется установить внешнюю громоотвод.

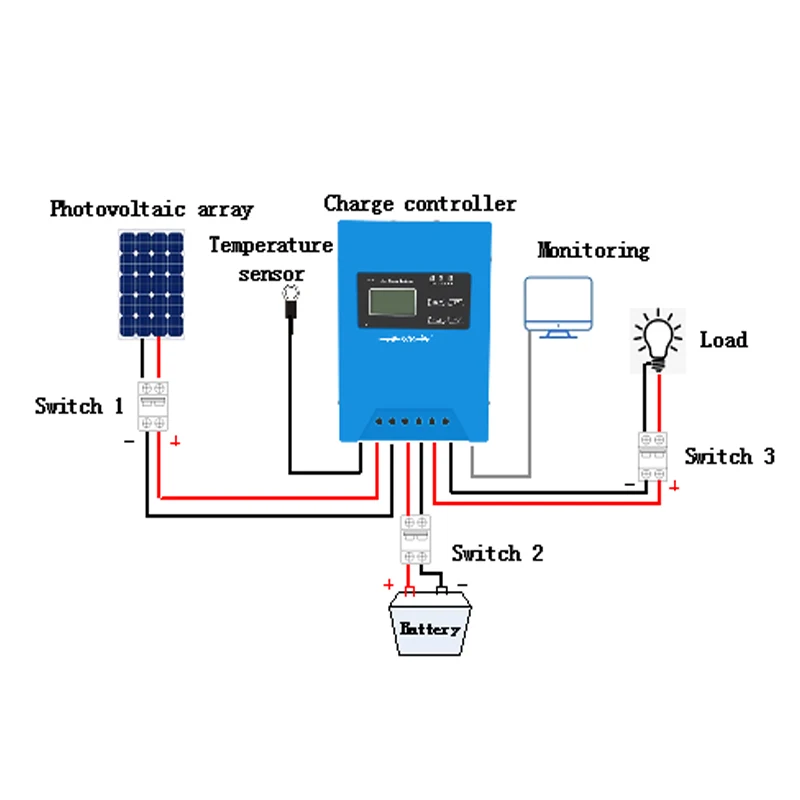

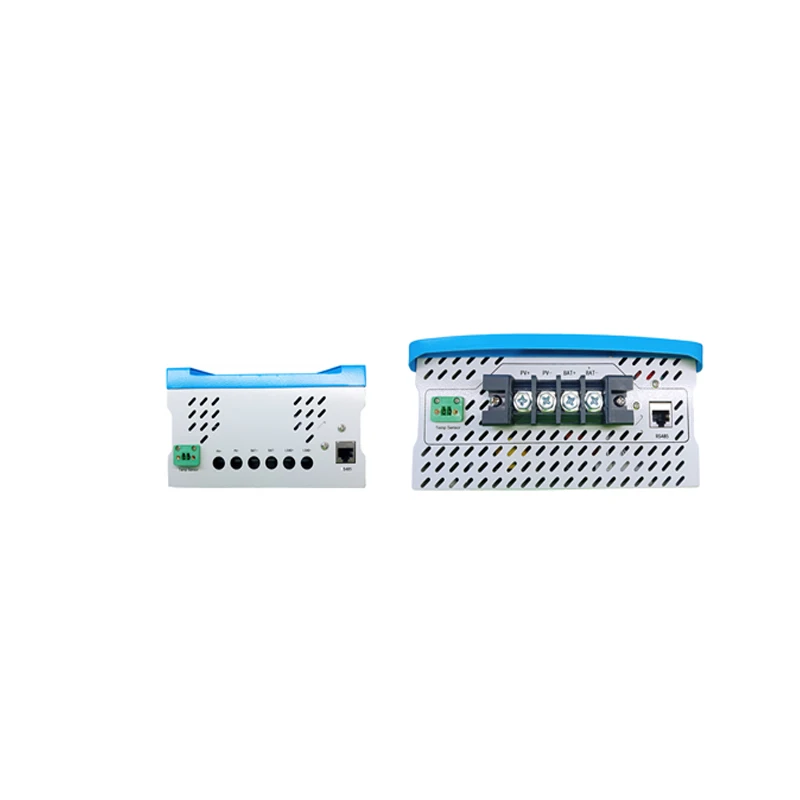

Интерфейс продукта Difinition:

Нет.

Название

Функция

Инструкция

1

PV +

Фотоэлектрический массив положительного электрода

PV массив вход

2

Фотоэлектрический модуль-

Фотогальванической решетки отрицательный

3

«Летучая мышь» +

Батарея положительный

Батарея пакет терминал

4

С рукавом "летучая мышь"

Батарея отрицательный

5

Нагрузки +

Нагрузочный модуль постоянного тока load положительный

Выход нагрузки постоянного тока (JN-MPPT-CL не имеет этого выхода)

6

Нагрузки

Нагрузочный модуль постоянного тока load отрицательный

7

Датчик температуры

Внешний тестовый терминал температуры

Измерения температуры батареи

8

RS485

Связь порт

Осуществляем мониторинг хост-компьютера, Wi-Fi и GPRS связи

Параметры:

Имя параметра

Значение параметра (и регулируемый диапазон)

Модель

MPPT-CL

Текущий рейтинг (A)

50

60

80

100

120

Максимальный зарядный ток (A)

50

60

80

100

120

Максимальная входная мощность PV (12 В) (Вт)

600

750

1000

1200

1450

Максимальная входная мощность PV (24 В) (Вт)

1200

1500

2000

2400

2900

Максимальная входная мощность PV (48 В) (Вт)

2400

3000

4000

4800

5500

Максимальная входная мощность PV (96V) (W)

-

-

-

-

-

Максимальный выходной ток A

-

-

-

-

-

Диапазон напряжения в идентификации системы

12V батарея системы

DC9V-DC16V

24V батарея системы

DC18V-DC32V

48V батарея системы

DC42V-DC60V

Система аккумуляторов 96 в

96V-это автономная система

PV Панель открытого замыкания Диапазон входного напряжения v

20V ~ 100V(12V система батареи)

40V ~ 145V(24V батарея системы)

80V ~ 145V(48V система батареи)

C

Слежением за максимальной точкой мощности, эффективность

﹥ 99.5%

Эффективность преобразования

﹥ 98%

Режим работы

По умолчанию используется домашний режим 24H

Фото:
