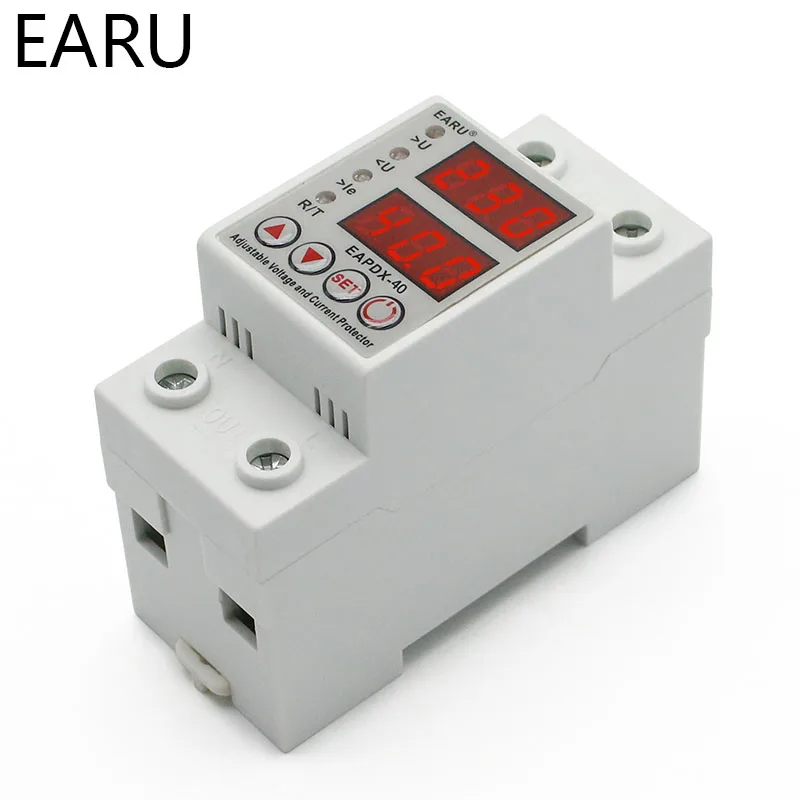

40А 230 в Din рейка регулируемое перенапряжение и пониженное напряжение защитное

40А 230 в Din рейка регулируемое перенапряжение и пониженное напряжение защитное

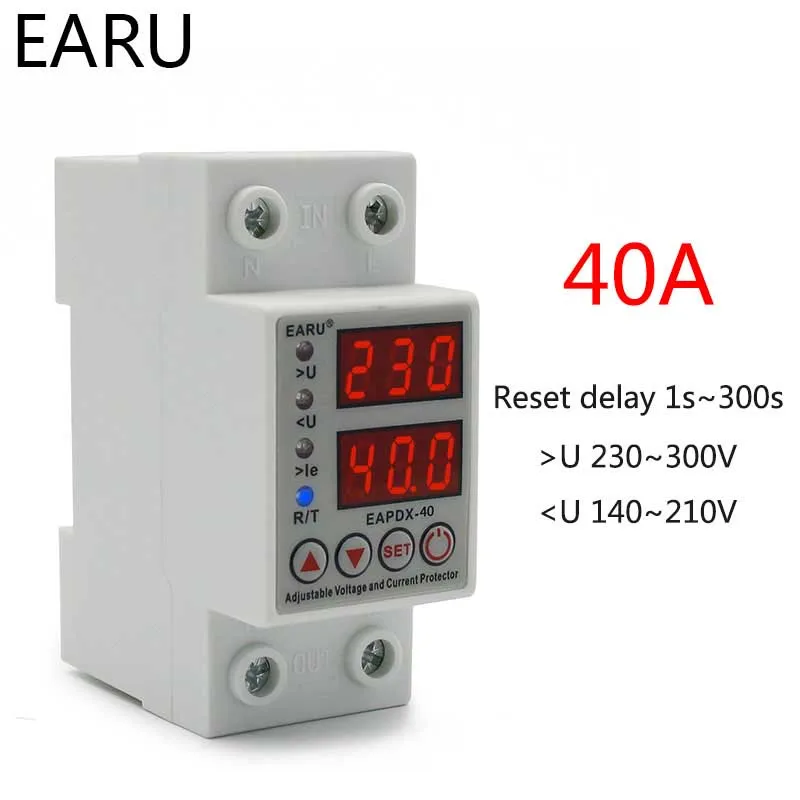

Функция: 1. Защита от напряжения 210-140 в (регулируемый) (по умолчанию: 160 в)

2. Защита от перенапряжения 230-300 В (регулируемая) (по умолчанию: 280 В)

3. Защита от перегрузки по току 1A-40A (регулируемая) (по умолчанию: 20A)

4. Время повторного подключения (задержка в времени): 1s-300s (по умолчанию: 5s)

5. Измеритель напряжения

6. Амперметр

RВходное напряжение: 220 В; Частота: 50 Гц/60 Гц

Защита от перегрузки по току: 1A-40A (регулируемая) (по умолчанию: 20A)

Выходное напряжение под напряжением: 210-145 в (регулируемый) (по умолчанию: 160 в)

Выключение от перенапряжения: 230-300 В (регулируемый) (по умолчанию: 280 В)

Время повторного подключения (задержка в времени): 1s-300s (по умолчанию: 5s)

Ошибка в режиме реального времени, напряжение: ≤ 5%

I. Применение

Защитное устройство от перенапряжения и пониженного напряжения, с функцией автоматического снятия напряжения (OUPA)-это интеллектуальное защитное устройство, интегрированное с защитой от перенапряжения, защитой от перенапряжения и защитой от перегрузки по току. В чехол из защитное устройство от перенапряжения, пониженного напряжения без дефектов или по току в линии, этот продукт может мгновенно отключить питание, чтобы предотвратить электрическое оборудование от быть сожжены. Предохранение от перенапряжения, пониженного напряжения и перегрузок по току значений Этот продукт можно установить самостоятельно, а также может быть отрегулировано на основе локальная практичная состоянии.

II. Характеристики продукта

2,1 В чехол от перегрузки по напряжению, сбоя под напряжением или перегрузки по току в однофазной линии, продукт может выключить линию и может автоматически восстанавливать Подключение линии в течение длительного времени после того, как напряжение lien восстанавливается в нормальном состоянии.

2,2 чехол, связанный с переходным перенапряжением, может защитить оборудование от ложной работы.

2,3 в чехол, что линии предметы для нестабильного напряжения или внезапного отключения питания и повторного включения по причине расшаталось подключения и других неисправностей, изделие будет отключаться линии.

2,4 В тех случаях, когда вина напряжение линии достигает пиковое значение, само изделие не будет повреждена.

2,5 Напряжение защиты Диапазон: 0-450V для 40A; 0-600V для 50A/63A.

2,6 импульс Выдерживаемое Напряжение: 4KV (в соответствии со стандартом безопасности для электрического устройства самых популярных товаров в категории III).

III. Нормальные Условия использования и установки

3,1 нормальные условия использования

3.1.1 температура окружающего воздуха

Температура окружающего воздуха не должна быть более + 55 ° и не менее-20 °, а средняя температура 24 ч не должна быть более + 35 °.

3.1.2 высоты

Высота места установки не должна превышать 2000 м.

3.1.3 атмосферные условия

3.1.3.1 влажности

Влажность воздуха в месте установки не должна быть более 50%, если температура окружающего воздуха + 40 °; При низком температурном состоянии может быть высокая влажность. Например, когда средняя минимальная температура в Самый влажный месяц составляет + 20 °, Средняя максимальная влажность в месяце может достигать 90%. Конденсация, образованная в результате изменения температуры, должна быть предохранена путем проведения необходимых измерений.

3.1.3.2 класс загрязнения: 3

3,2 Установка условия

3.2.1 защитная пленка может быть установлена вертикально или горизонтально в шкафу. Если это требуется специально, необходимо сделать специальный заказ.

3.2.2 защитная пленка устанавливается средней длины без опасности взрывов. В помещении не должно быть газа и проводящей пыли, которые являются достаточными для коррозии металла и влияет на изоляционный эффект.

4.2.3 защита устанавливается на том месте, где не может быть проникновения дождя и снега.

Характеристическая вязкость полимера. Основные технические параметры

4.1.1 Номинальное напряжение: 220 В; Частота: 50 Гц/60 Гц

4.1.2 Номинальный ток: 1A-63A (регулируемый) (по умолчанию: 40A)

4.1.3 выключение от пониженного напряжения: 210-145 в (регулируемый) (по умолчанию: 170 в)

4.1.4 защитное устройство от перенапряжения действие отключение значение: 230V-300V (регулируемый) (по умолчанию: 270)

4.1.5 время повторного подключения (задержка в времени): 3s-300s (по умолчанию: 30s)

4.1.8 Отрежьте в 1 с, если переволчок, под напряжением или над током.

4.1.9 расход энергии ≤ 2 Вт

4.1.10 Электрический и Механический срок службы ≤ 100000 циклов

4.1.11 Габаритные размеры: 81 × 35 × 60 мм

4.1.12 параметры действия перенапряжения, пониженного напряжения и восстановления могут быть отрегулированы по требованию заказчика.

4.1.13 этот продукт находится в режиме оверкинга и отключения.

4.2.1 характеристики и время номинального действия

Номинальная емкость подключения 4.2.2

Это связано с током, который может быть надежно подключен и отключен при длительной непрерывной работе в условиях защиты.

4.2.3 Номинальный лимит перегрузки по току

V. Установке продукта:

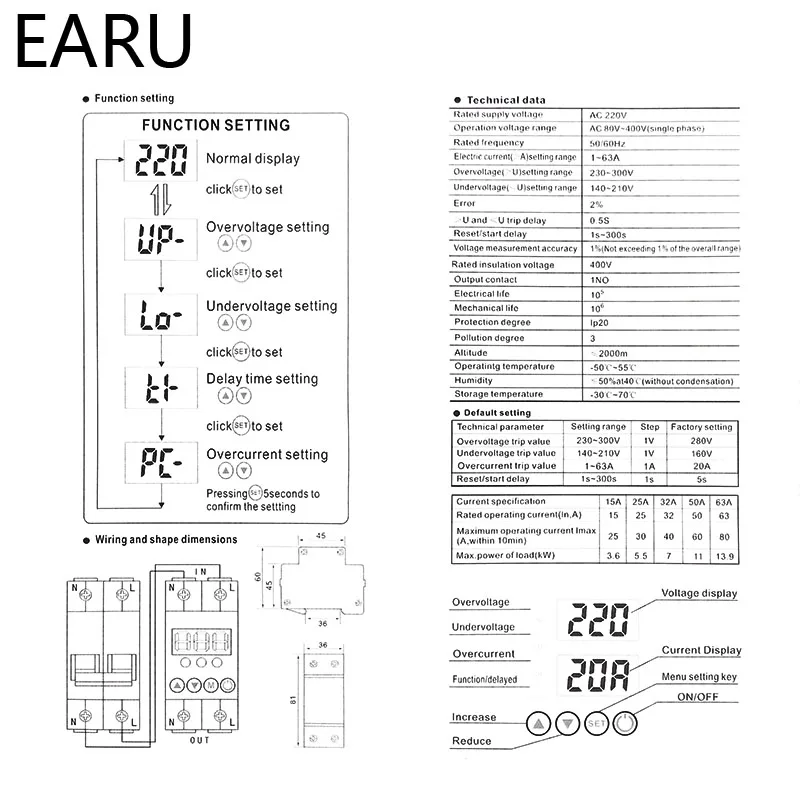

5,1: Нажмите и удерживайте кнопку «set» для 3s, включив положение настройки;

5,2: когда загорается индикаторная лампа перенапряжения, установите значение перенапряжения, нажав кнопку «вверх» или «вниз», чтобы увеличить или уменьшить значение перенапряжения, которое может быть 230-300 В (по умолчанию: 270 в).

5,3: нажмите кнопку «set», когда загорится индикаторная лампа под напряжением, установите значение пониженного напряжения, нажимая кнопку «вверх» или «вниз», чтобы увеличить или уменьшить значение пониженного напряжения, которое может быть 145 в-210 в, (по умолчанию: 170 в).

5,4: нажмите кнопку «set», когда индикатор Тока загорится, установите значение сверхтока, нажимая кнопку «вверх» или «вниз», чтобы увеличить или уменьшить значение сверхтока, которое может быть 1A-63A (регулируемый) (по умолчанию: 40A).

5,5: после установки, оставайтесь на 40s перед включением.

5,6: нажмите кнопку «вверх» и «вниз» вместе, чтобы восстановить заводские настройки.

VII. Применение

После того, как он был установлен, протектор может быть проводной для съемки в реальном времени. При этом поперечное сечение провода выбирается в соответствии со стандартом, подходящим и на основе номинального тока протектора. Прежде чем использовать устройство, обратите внимание на местоположение входящих и исходящих проводов и фазовую последовательность.

VIII. Примечания

8,1 ввод и выход должны быть исправлены, подключены на основе маркировки продукта. (При этом ток нагрузки должен быть меньше, чем ток защиты продукта.)

8,2 нейтральная линия N не может быть неправильно подключена и должна быть надежно подключена; В противном случае защита может не работать нормально.

8,3 перед включением, пожалуйста, тщательно проверьте, правильно ли проводка, подходит ли нагрузка к защитному току продукта и затягивается ли Завязывающийся винт; В противном случае продукт может быть поврежден.

8,4 После включения продукта, не трогайте живую часть, чтобы избежать поражения электрическим током.

8,5 этот продукт должен быть совмещен с микро-прерыватель цепи для того, чтобы играть роль защита от короткого замыкания; В противном случае продукт может быть не в состоянии для того чтобы осуществить дюйма предел нагрузки защиты чехол, что на входе или конец нагрузки продукта отображается защита от короткого замыкания.

8,6 поскольку продукт имеет функцию автоматического сброса, после того, как продукт играет роль защиты и действий, необходимо снять нагрузку (электрическое устройство) и проверить цепь; В противном случае продукт будет часто подключен и отключен к нагрузке. Наконец, продукт или его цепь могут быть сгорели из-за частого подключения к перегрузке и отключения в течение длительного времени.
