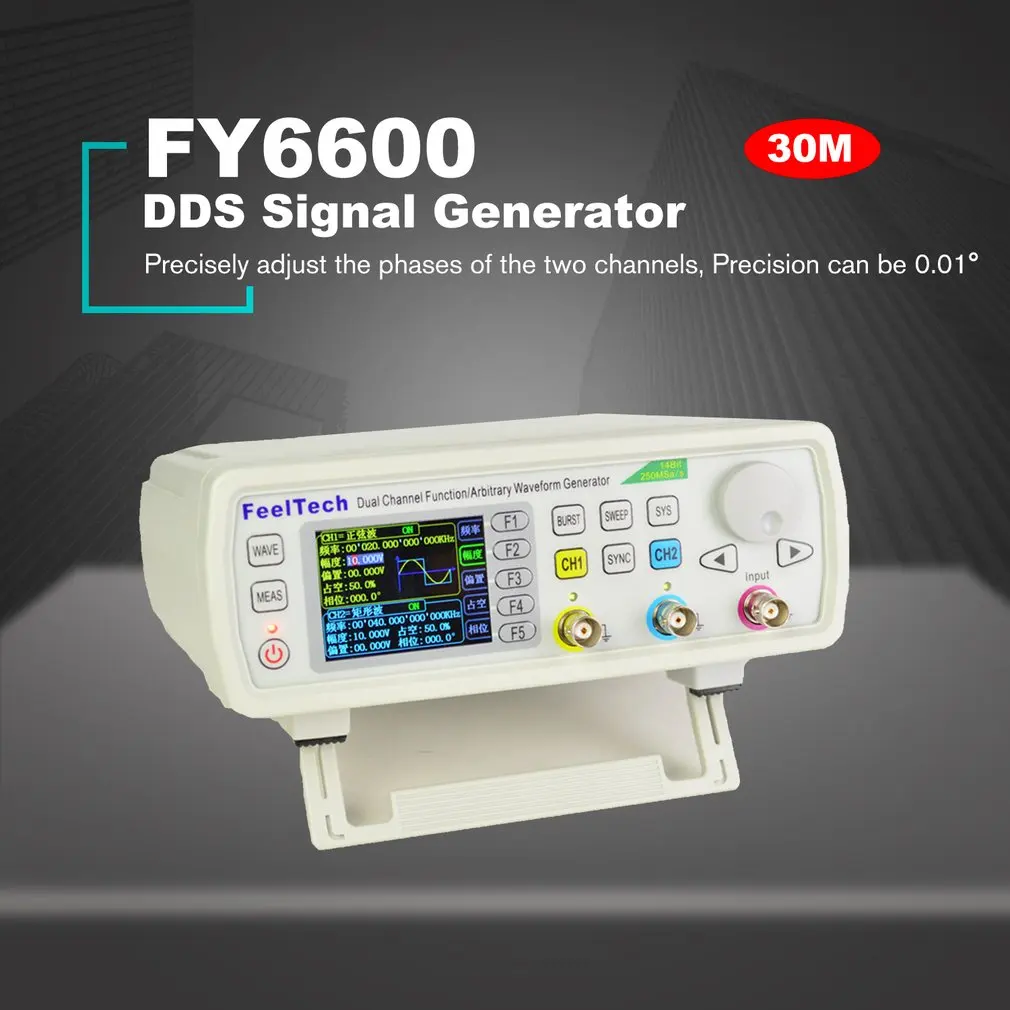

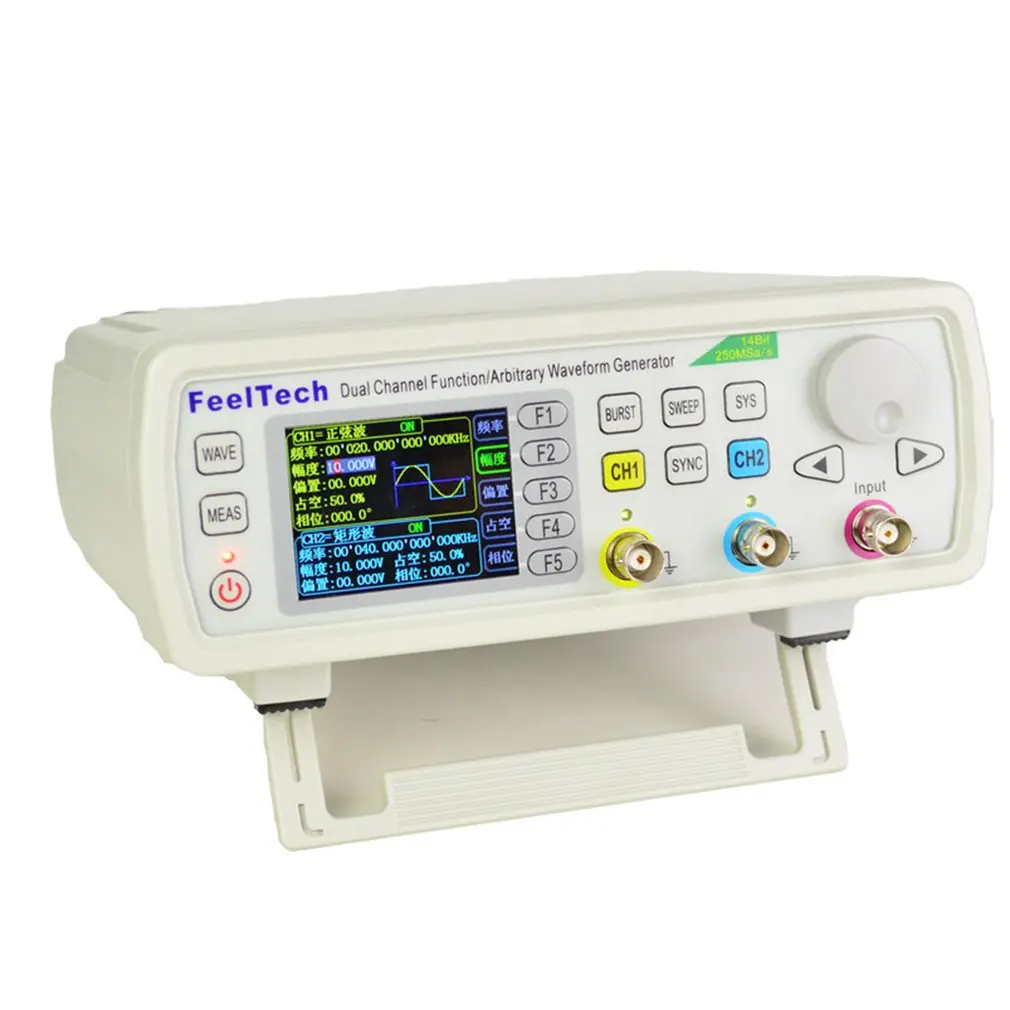

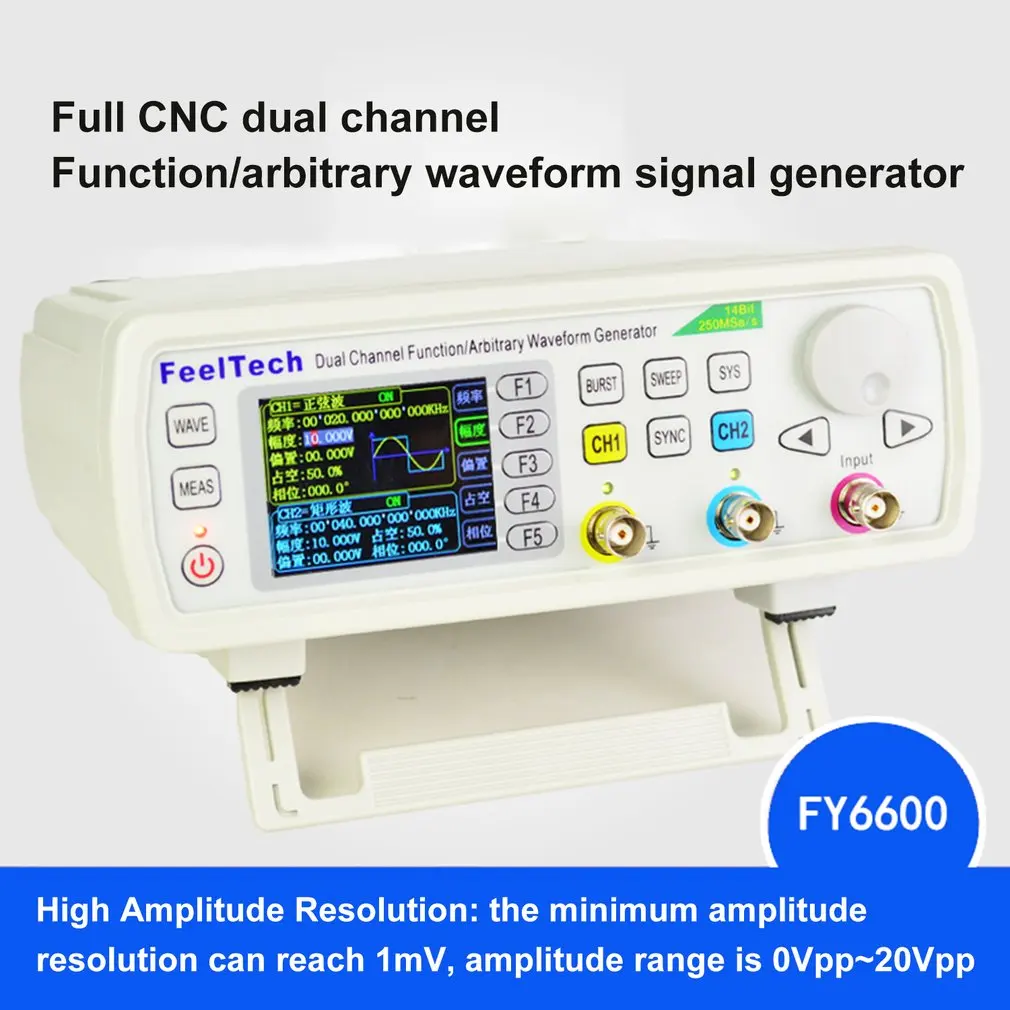

FellTech FY6600-30M 30 МГц цифровой контроль двухканальный DDS функция частота генератора

FellTech FY6600-30M 30 МГц цифровой контроль двухканальный DDS функция частота генератора

Особенности:
1. Используйте технологию прямого цифровой синтезатор (DDS) и обеспечивают стабильные, точные, чистые и низкие искажения сигналов.
2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременно отображать параметры и графику CH1 и CH2.
3. Применение 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.
4. Может выводить до 97 групп функций/произвольной формы сигнала: 33 группы предустановленной формы и 64 группы пользовательской формы сигнала.
5,64 групп произвольной функции хранения волн, каждый из которых имеет глубину волны 8192 точек * 14 бит.
6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
7. Функция развертки: линейная подметка и логарифмическая функция подметания s; 0,01 s-999,99 s время подметания; вперед, назад и круглый ход направления.
8. Функция VCO (выход управления напряжением): частота контроля напряжения/амплитуда/смещение/рабочий цикл и PWM модуляции.
9. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
10. Функция частотомера: Максимальная рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц.
11. Функция счетчика: 2 режима измерения муфты, включая соединение постоянного тока и соединение переменного тока.
12. Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
13. Полностью Независимый двойной выход каналов, синхронизация работы между каналами.

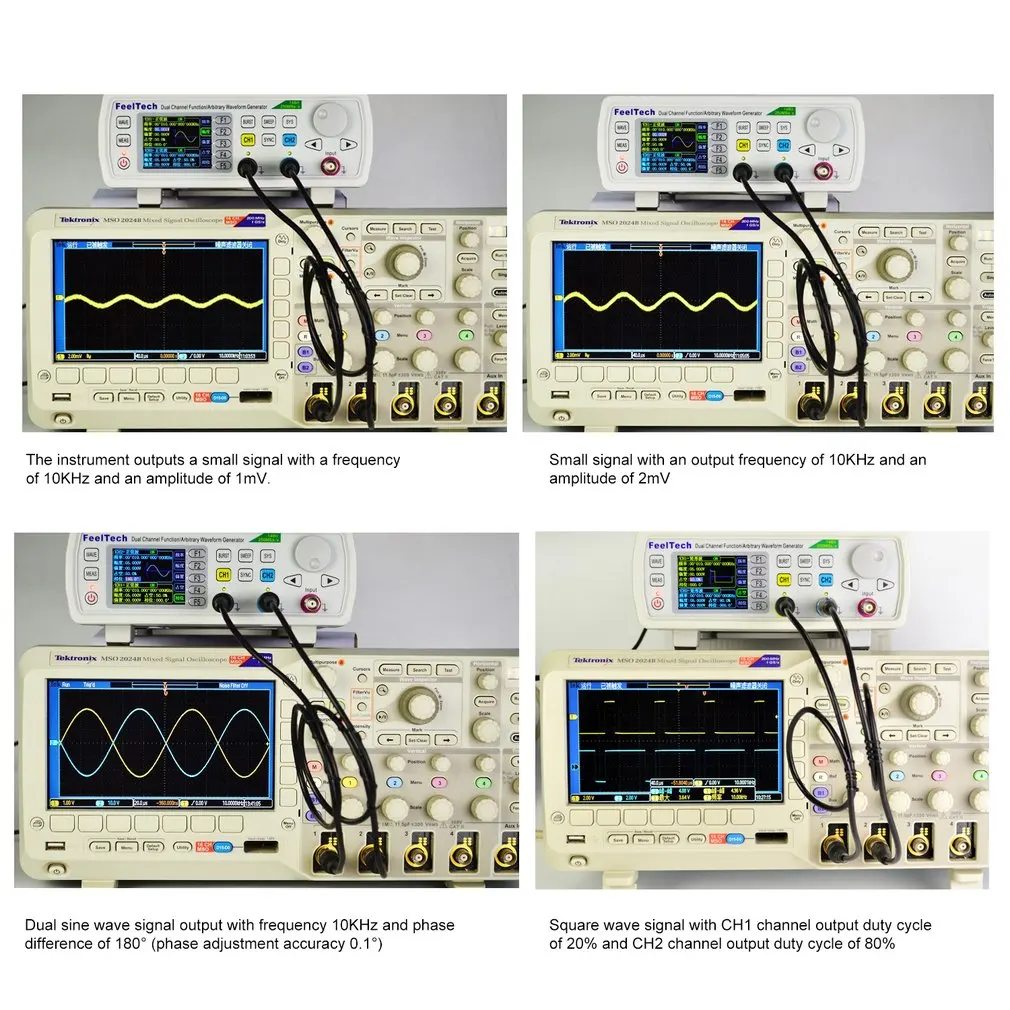

14. Точно Отрегулируйте фазы двух каналов, точность может составлять 0,01 °.
15. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды 0Vpp ~ 20Vpp.
16. Рабочий цикл каждого канала можно отрегулировать самостоятельно (0.01%-99.99%), регулирующее разрешение составляет 0.01%.
-10V ~ + 10 V DC офсетная печать, офсетная печать Разрешение 0,001 V.
17. Функция хранения: может сохранять 20 групп параметров, заданных пользователем и извлекать в любое время.
18. Функция связи: все функции могут управляться с помощью ПК-программы, и протокол связи открывается для вторичного развития.
19. Защита от короткого замыкания: все каналы могут работать более 60 секунд, когда нагрузка короткозамыкается.

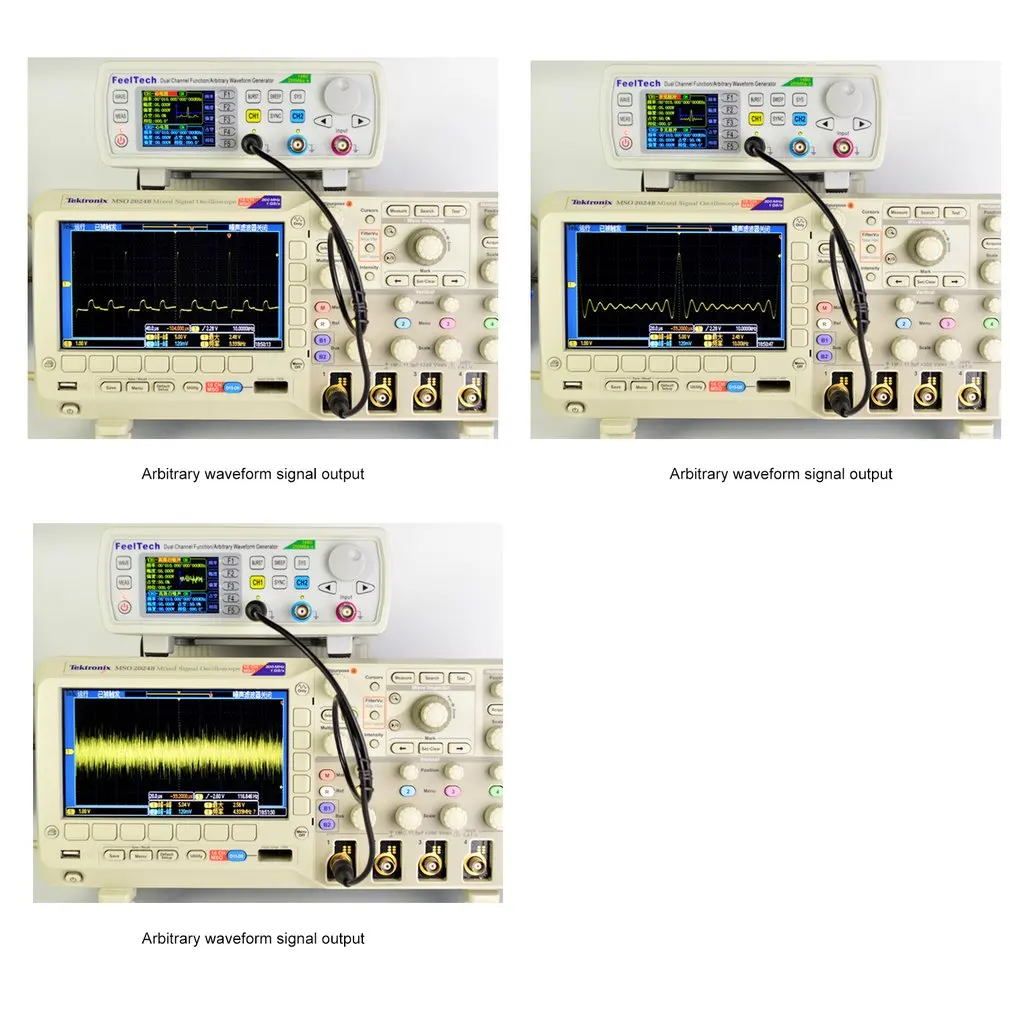

20. Функция настройки произвольной формы: пользователь может отрегулировать произвольные волны на ПК, а затем загрузить на выход из прибора.

Описание:
1. этот двухканальный генератор сигналов FY6600 сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, аналоговый/цифровой модулятор, VCO, развертка, счетчик и частотомер и т. Д.
2. Прибор принимает технологию прямого цифровой синтезатор (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.
3. Это отличное тестирование или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Технические характеристики:
Бренд: FellTech
Модель: FY6600
Материал: пластик + металл
Цвет: белый

Параметры частоты

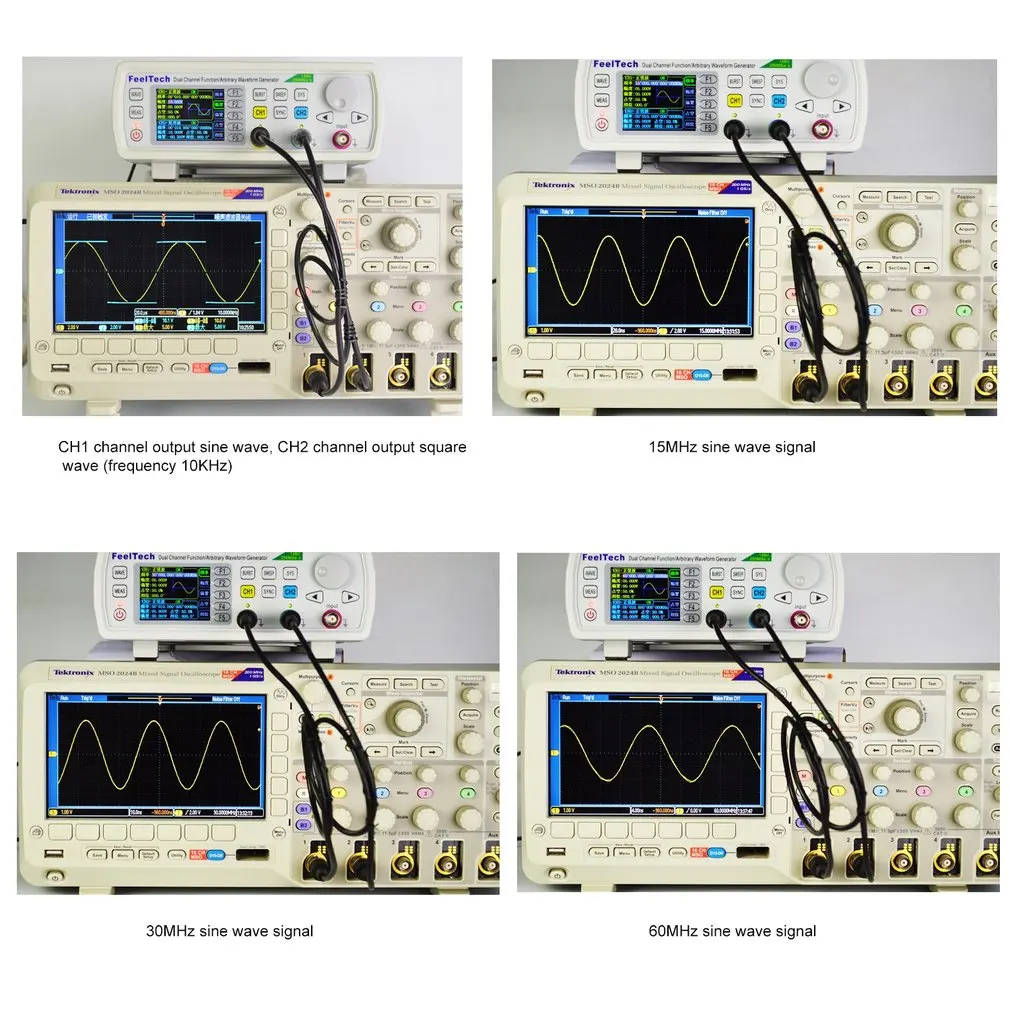

Диапазон синусоидальной волны: 0 Гц ~ 30 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Пандус импульсная волна: 0 Гц ~ 10 МГц
Произвольная форма волны: 0 Гц ~ 10 МГц
Ttl/COMS: 0 Гц ~ 20 МГц
Минимальная ширина импульса: 20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns)
Мин. Разрешение: 1hz Гц
Точность частоты: +/-20 ppm
Стабильность частоты: +/-1 ppm/3 часа

Параметры формы волны
Типы сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно точно установить), треугольник/пандус, форма волны пила, CMOS, четыре канала ttl, DC, полуволна, полная волна, положительный шаг, обратный шаг, положительная степень, обратная степень, обратная степень, пульс Lorenz, мультитон, Шум, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, Gauss белый шум, AM, FM и другие 64 комплекта пользовательской формы сигнала
Длина волны: 8192 точек * 14 бит
Частота дискретизации: 250MSa/s
Вертикальное разрешение: 14 бит
Синус: Подавление гармоник: ≥50dBc (<1 МГц); ≥45dBc (1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0dBm)
Площадь: подъем/осеннее время: ≤7ns (VPP <5 V)
Перегрузка ≤5%
Рабочий цикл: 0.01% ~ 99.99% (разрешение 0.01%)
Форма волны пила: линейность> 99% (0,01 Гц ~ 10 кГц)

Выход параметры
Амплитуда (VPP): частота ≤10мгц 10 МГц20 МГц
1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp
Разрешение: 1mV
Стабильность амплитуды: +/-0.5%/5 часов
Амплитудная плоскость: +/-2.5% (<10 МГц); +/-5% (> 10 МГц)
Сигналов Выход:
Сопротивление: 50Ω +/-10% (Типичный)
Защита: все каналы могут работать в течение 60 с при нагрузке короткого замыкания
DC офсетная печать
Диапазон смещения: частота ≤20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 в
Офсетная печать Разрешение: 1mV
Фазы параметры
Фазовый диапазон: 0 ~ 359,99 °
Разрешение фазы: 0,01 °
Выходной сигнал от транзисторно-транзисторных логических схем
Амплитуда уровня ttl:> 3Vpp
Вентилятор:> 8 ttl нагрузка
Время подъема/падения: ≤10ns
COMS Выход
Низкий электрический уровень: <0,3 в
Высокий Электрический уровень: 1 V ~ 10 V
Время подъема/падения: ≤18ns
Частотомер Функция
Единицы измерения: частота, период, положительный/отрицательный импульс ширина, рабочий цикл
Диапазон входного напряжения: 2Vpp ~ 20Vpp
Частотный диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 класса (1 S, 10 S, 100 S) Регулируемая
Счетчик Функция
Диапазон подсчета: 0 ~ 4294967295
Режим соединения: 2 вида режимов соединения: DC и AC
Режим подсчета: ручная работа
Развертки Функция
Несущая форма сигнала: синусоидальный, квадратный, пандус, произвольный (за исключением постоянного тока)
Тип развертки: Линейная развертка или логарифм
Направление сдвига: вперед, назад и круглый ход
Время сдвига: 0,01 s-999,99 s/шаг
Развертки: частота, амплитуда, смещение, рабочий цикл
Диапазон настройки: можно произвольно установить исходное положение и положение отделки
Диапазон сдвига: Выбор параметров
Функция VCO (выход контроля напряжения)
Диапазон сигнала модуляции на вход: 0 ~ 5 В
Диапазон частот сигнала VCO: 0-1000 Гц
Элемент управления VCO: частота управления напряжением (VCF), амплитуда контроля напряжения, смещение управления напряжением, контроль напряжения, рабочий цикл
VCO Специальная функция: может амплитудный модулятор (AM) или частотный модулятор (FM) внешним аналоговым сигналом
Модуляции Функция
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Несущая форма сигнала: синус, квадрат, треугольник, пандус, произвольная форма волны (за исключением постоянного тока)

AM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, пандус, произвольная форма волны
Глубина: от 0% до 100%
Частота модуляции: Внутренняя: 1hz Гц ~ 1 МГц; Внешняя: 1hz Гц ~ 2 кГц
FM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, пандус, произвольная форма волны
Частота модуляции: Внутренняя: 1hz Гц ~ 1 МГц; Внешняя: 1hz Гц ~ 2 кГц
PM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, пандус, произвольная форма волны
Отклонение фазы: от 0 до 360 °
Частота модуляции: Внутренняя: 1hz Гц ~ 1 МГц; Внешняя: 1hz Гц ~ 2 кГц
Спросить
Источник: внутренний (CH2), внешний (ASK IN port), ручной
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1hz Гц ~ 10 МГц
FSK
Источник: внутренний (CH2), внешний (FSK в порту), ручной
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1hz Гц ~ 10 МГц
PSK
Источник: внутренний (CH2), внешний (PSK в порту), ручной
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1hz Гц ~ 10 МГц
Burst Функция
Несущая форма сигнала: синусоидальный, квадратный, пандус, произвольный (за исключением постоянного тока)
Количество пакетов: 1 ~ 1048575
Источник запуска: ручной, внутренний, внешний (AC/DC)
Общие параметры
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Экономия и нагрузка: Количество: 20
Позиция: от 01 до 20 (01 для стартового значения по умолчанию)

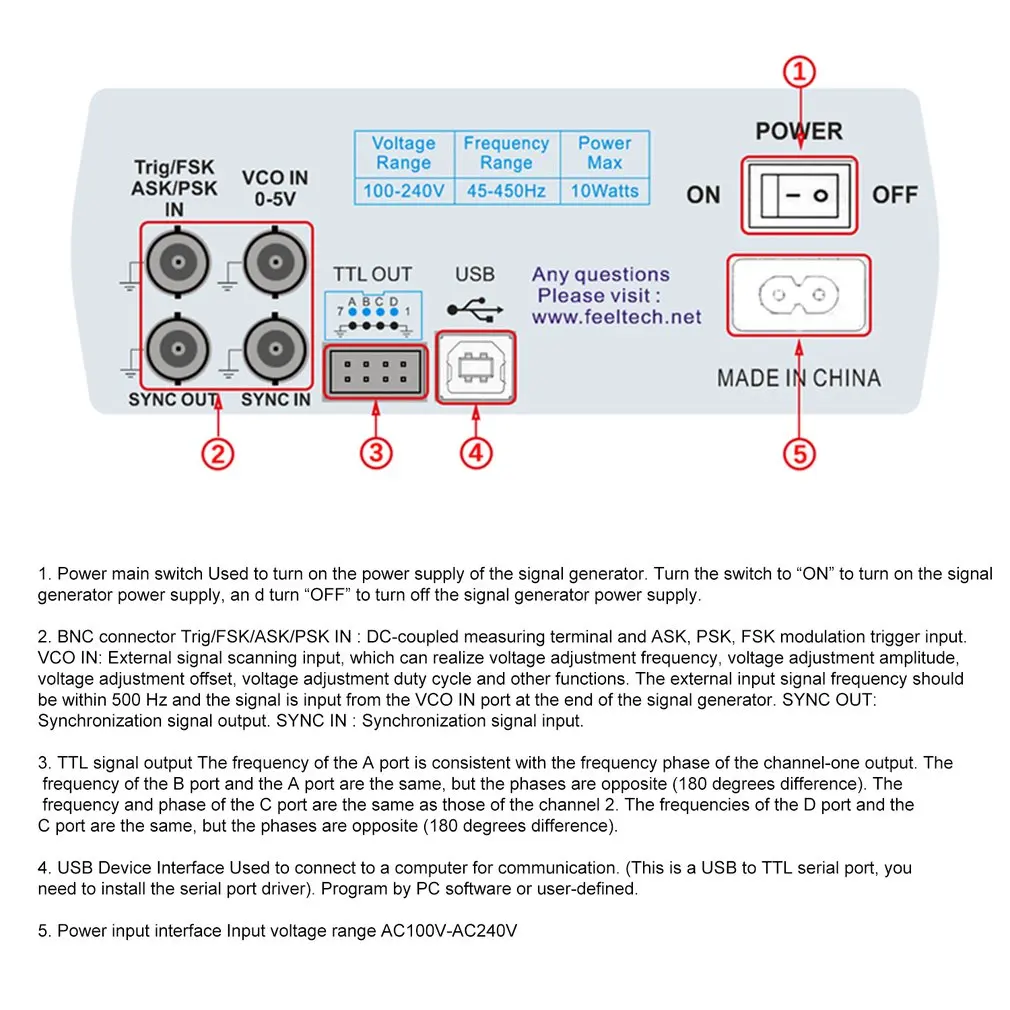

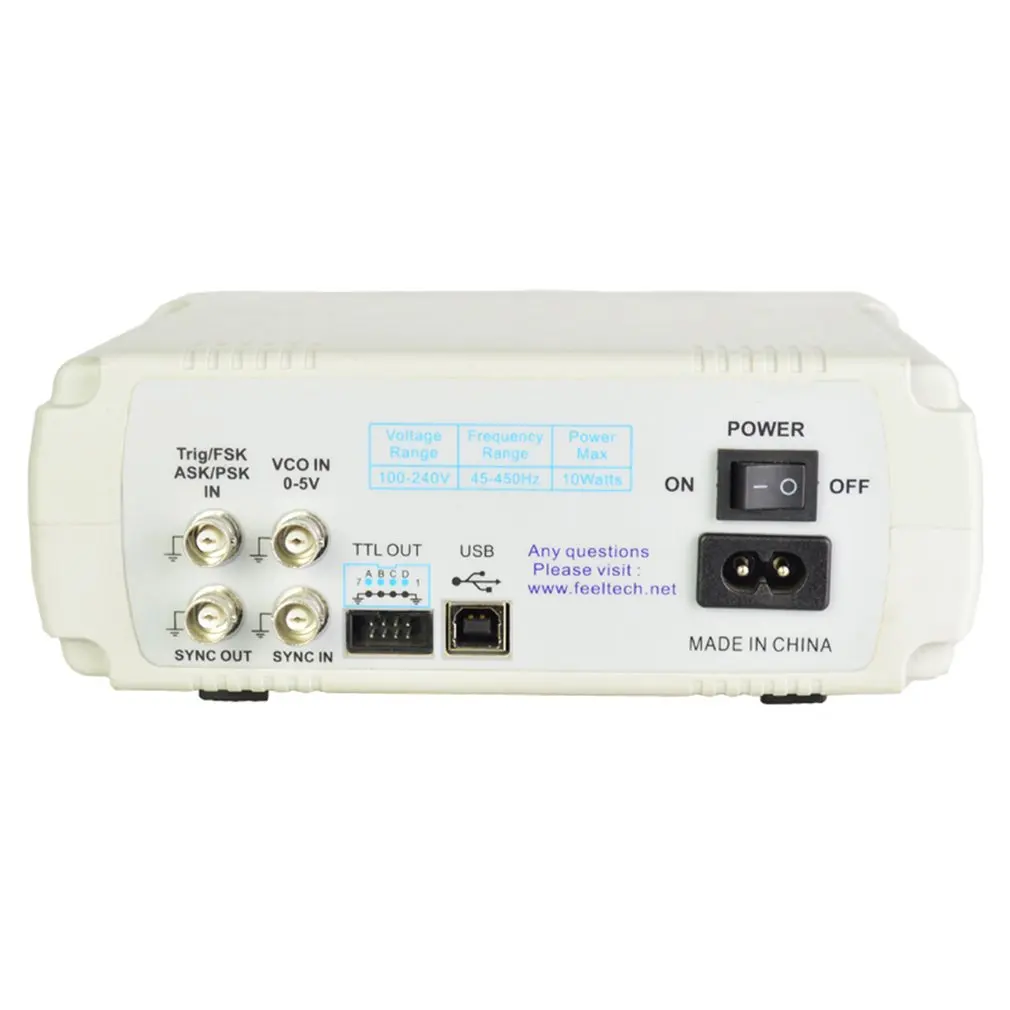

Интерфейс: Тип интерфейса: последовательный интерфейс USB
Связь скорость передачи данных: 115200bps
Протокол связи: режим командной линии, обеспечивающий протоколы связи
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить, установив
Источник питания: Тип штекера: штепсельная вилка США
Диапазон напряжения питания: AC100V ~ 240 V
Условия окружающей среды: температура: 0 °C ~ 40 °C; Влажность: <80%

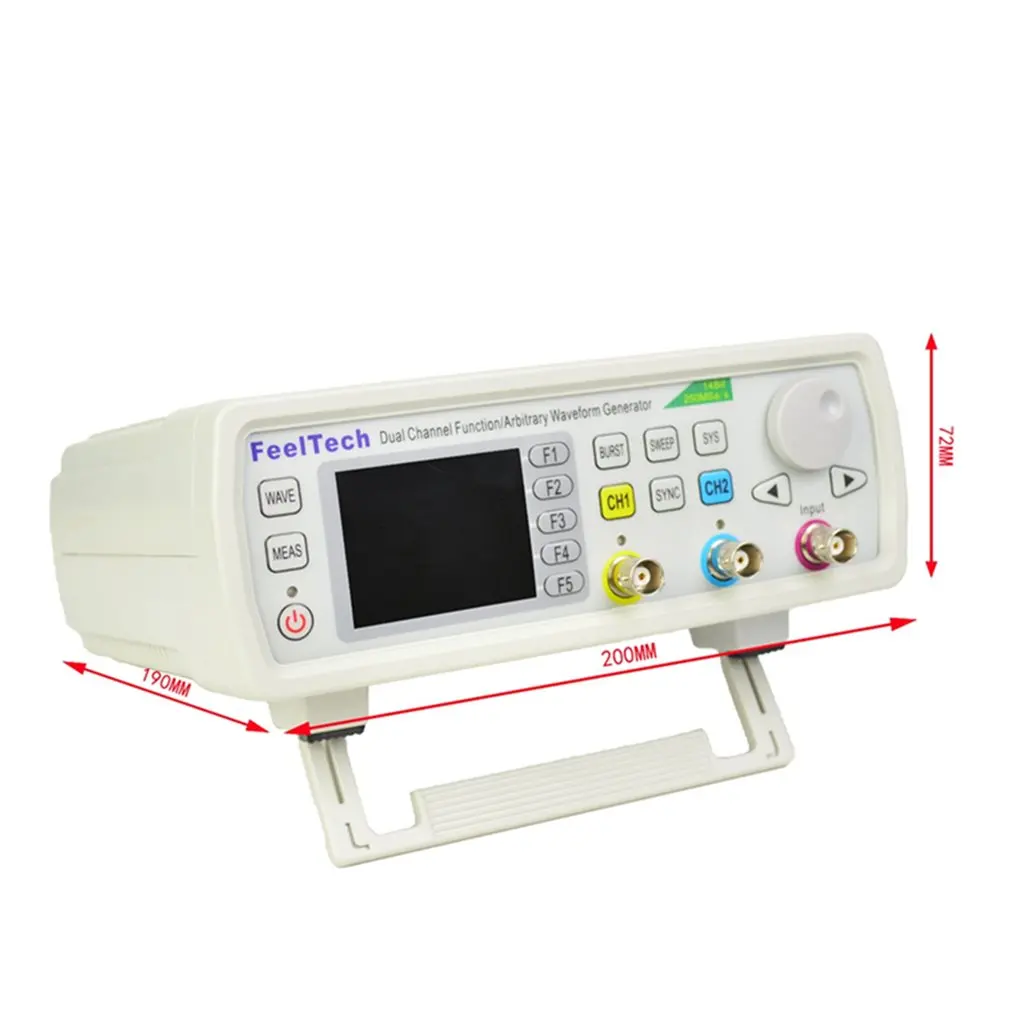

Размеры: 19,5*17,5*7 см/7,67*6,9 * 2.75in
Вес: 614 г/21,68 унций

Посылка информации:
Размер упаковки: 250x210x100 мм/9.75x8.19x3.9in
Вес упаковки: 1000 г/2.2lb
Цветная коробка посылка

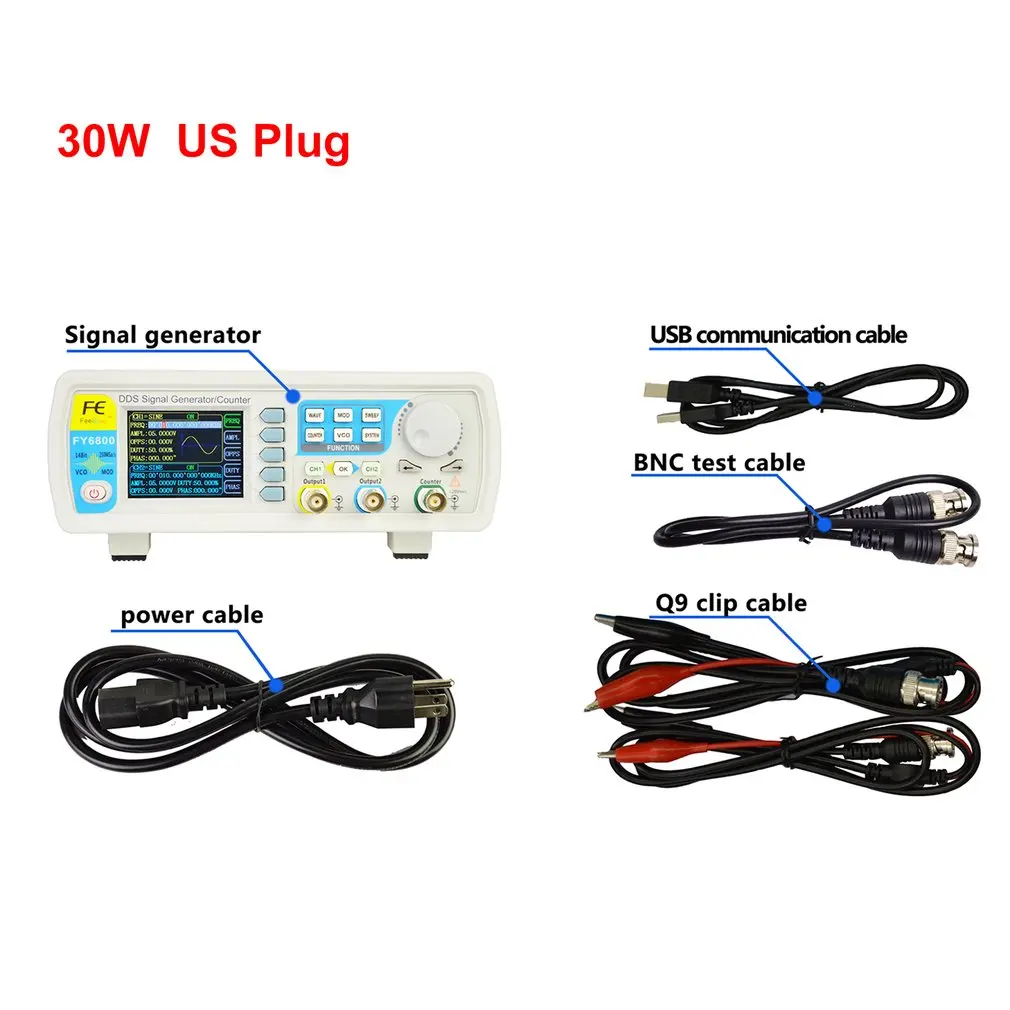

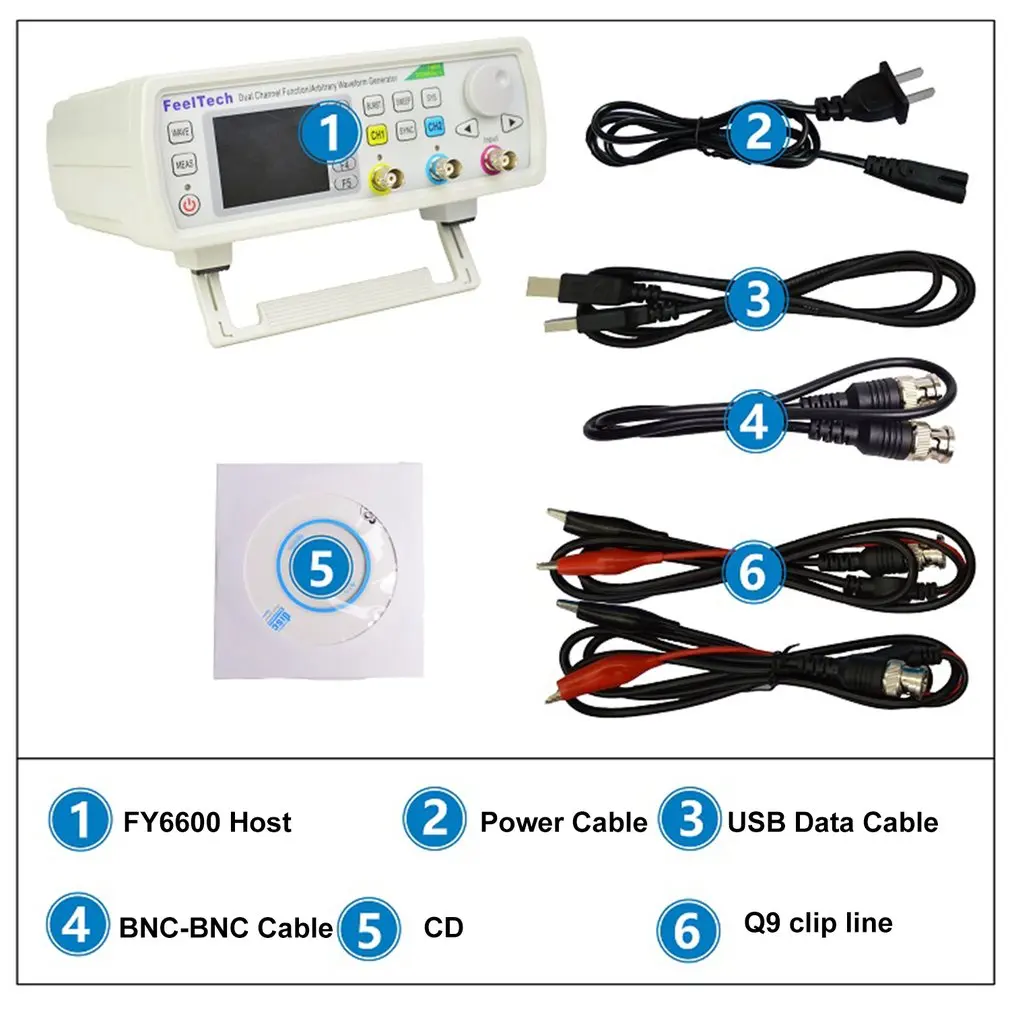

Посылка включает в себя:
1 x генератор сигналов DDS
CD-диск-1 шт.
1 x Мощность кабель
1 х USB кабель для передачи данных
1 x BNC-BNC кабель
2 х bnc-клип кабель
