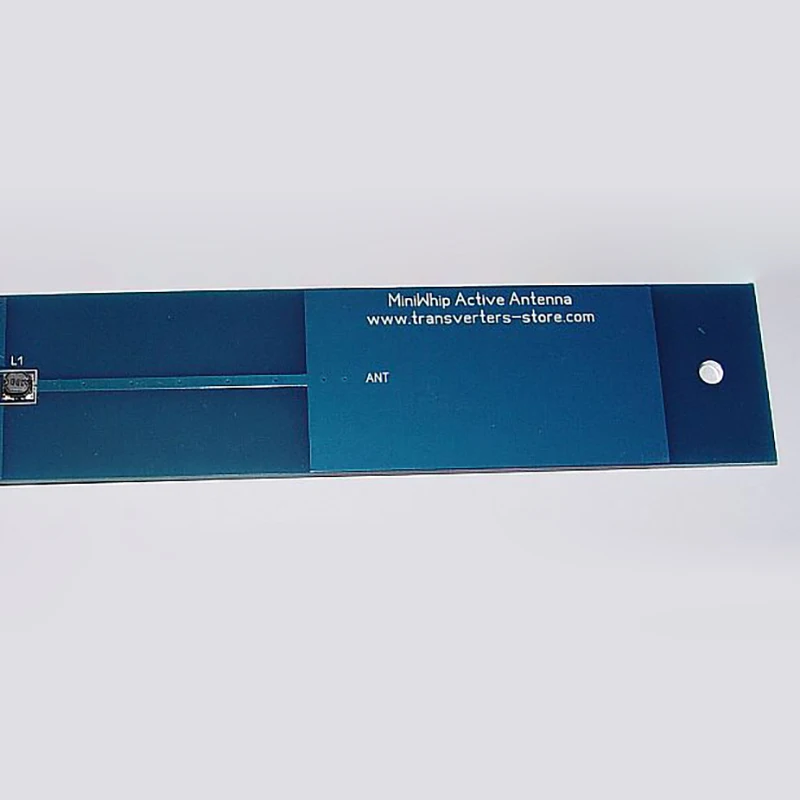

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Активная антенна MINIWHIP VLF LF HF. Это известная новейшая модель антенны MiniWhip PA0NHC. Я изменил дизайн и построил его на элементах SMD, но схема самой работы была такой же, как она была описана на его веб-сайте с открытым исходным кодом.

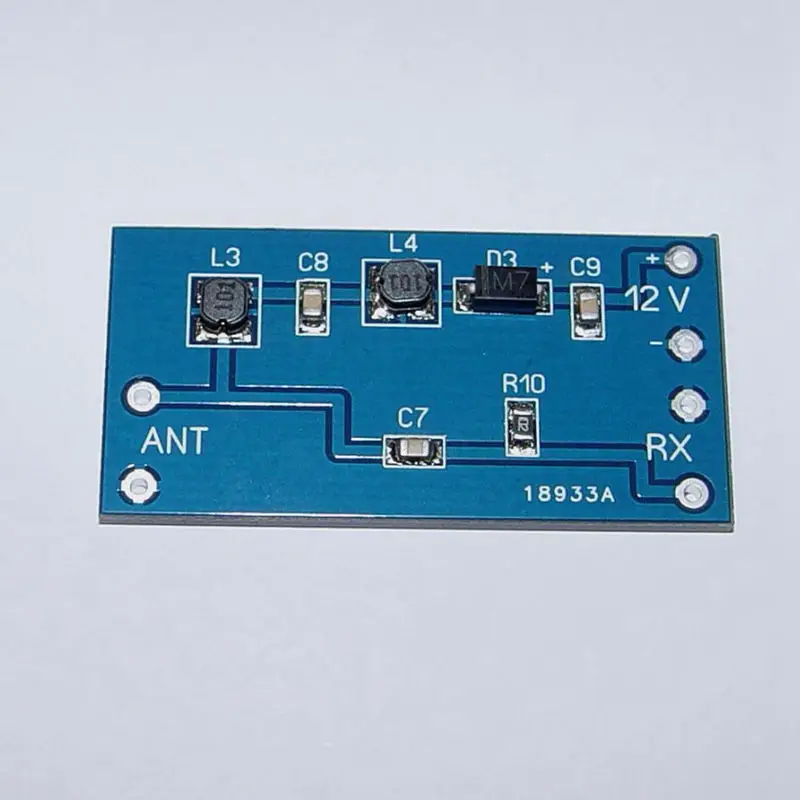

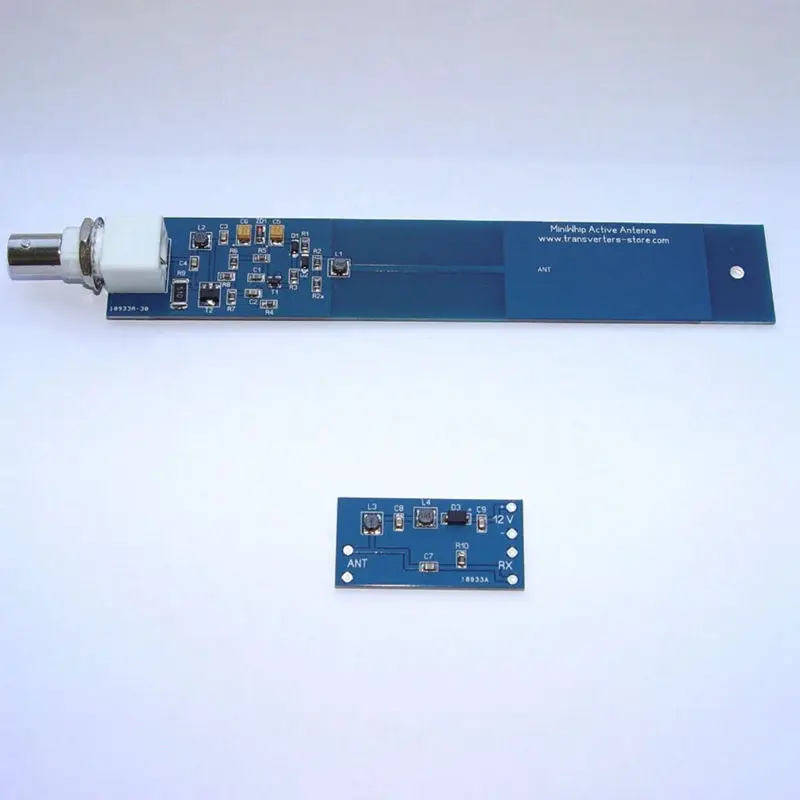

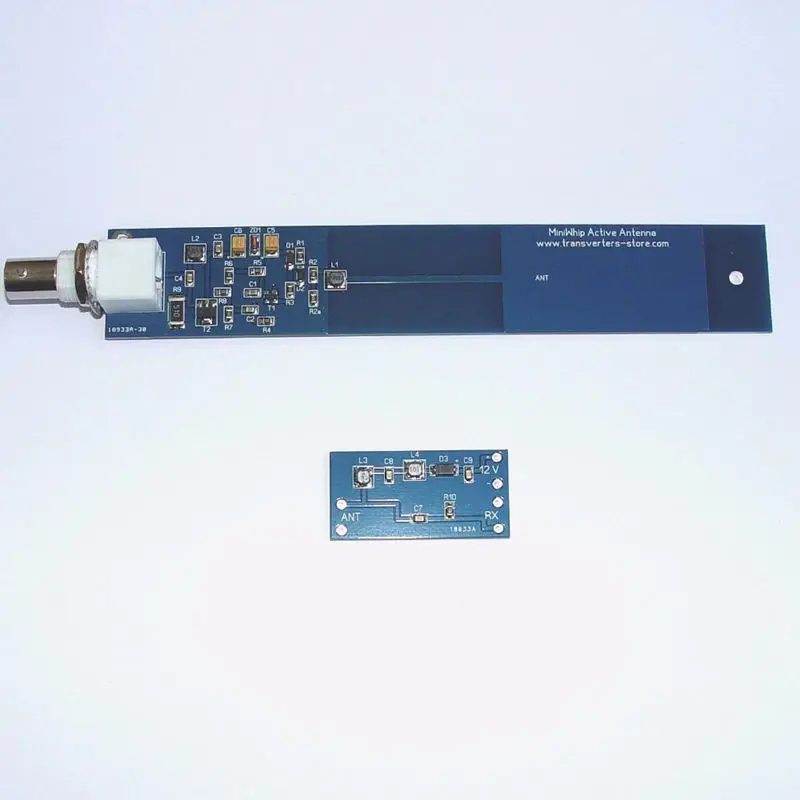

Эта распродажа включает в себя миниатюрный плит и сплиттер питания, собранные и протестированные платы. Они идут с его схемами и спецификациями списка деталей. Кабели или разъемы в комплект не входят.

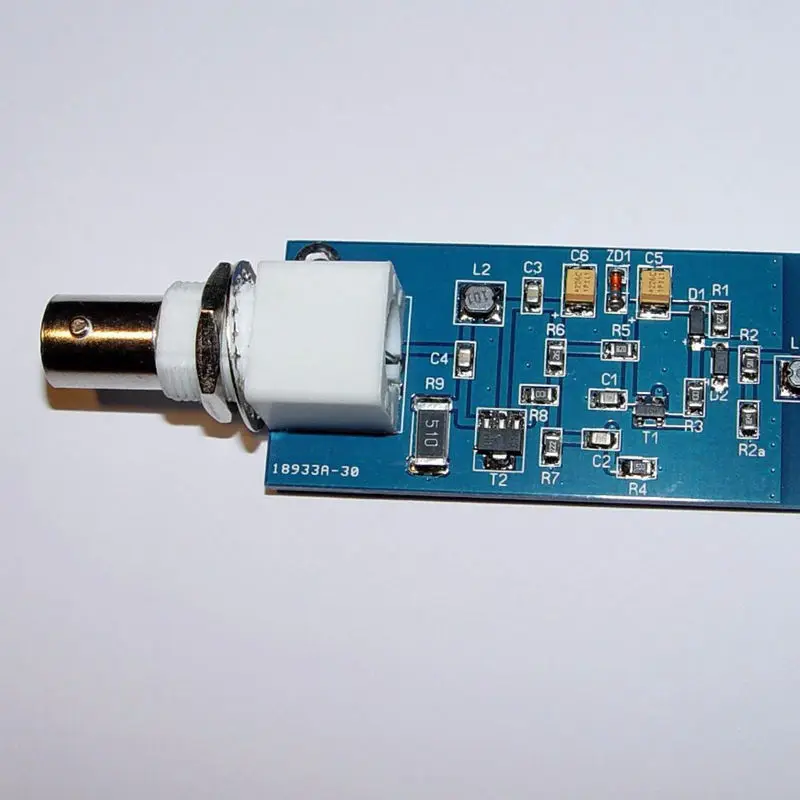

Эта новая версия антенны PA0NHC MiniWhip имеет эти функции. Новая версия, с использованием современных полупроводников BF998 и BCX54. Реальная схема класса А, чистый прием без IMD. Одно коаксиальное соединение. Широкополосная связь R/C с приемником, без трансформатора
Для лучшего соотношения сигнал-шум: Установите миникнут на хорошо заземленной мачте. Подключите "GND" minidwhip PCB К мачте. Поместите ферритовые сердечники HI-Ui (Ui butween 5000 и 10,000) в начале и в конце всех кабелей, чтобы блокировать Кабельные шумы.
Технические характеристики:
Частотный диапазон: 10 кГц-30 МГц
Мощность: 12 - 15 вольт при 150 мА
Вторая выходная мощность заказа: более 70 дБм
Ток на выходе третьего заказа: более 30 дБм
Максимальная выходная мощность: сверх-15 дБм
Размер печатной платы: длина (мм): 155x27

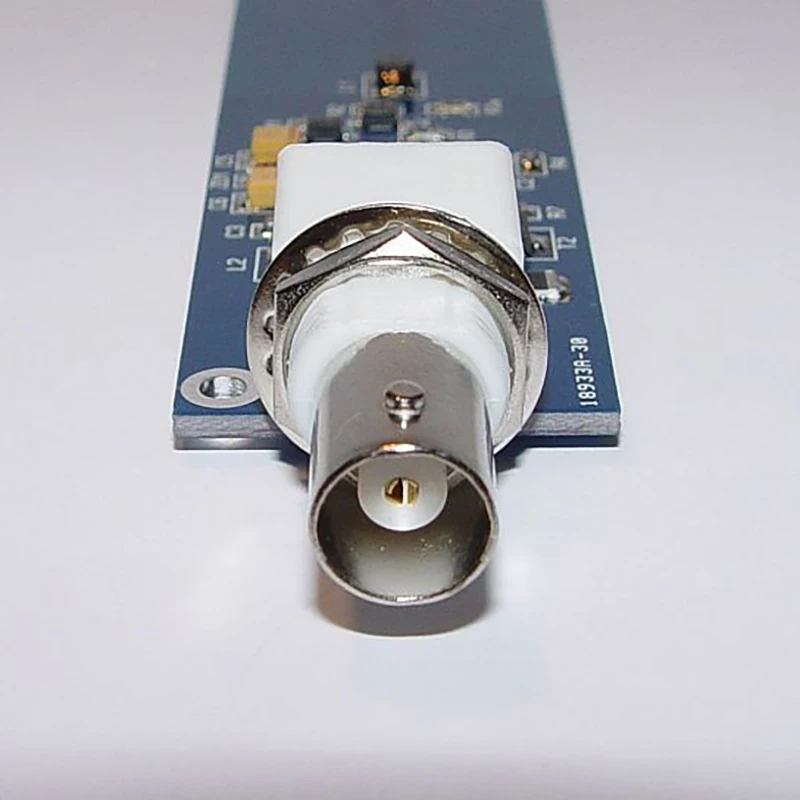

Соединитель BNC
Линия подачи: 50 - 100 Ом коаксиальный кабель длиной до 100 м
Обратите внимание, пожалуйста:
Каждая антенна работает так же хорошо, как позволяет ей ее установка. Какие-либо активная антенна не работает хорошо в доме! Он должен быть установлен снаружи и как можно выше. Поместите эту миниатюрную антенну на печатную плату в подходящий корпус вашего телефона и установите ее снаружи дома. Возможно, для корпуса вы можете использовать кусок трубки из ПВХ, который доступен в различных диам. в локальном магазине. Не используйте металлический корпус! Там не будет работать!
Для максимальной чувствительности:
Эту антенну следует располагать как можно выше, без металлических проводников.
Нижняя плоскость печатной платы не должна быть ниже, чем верхняя часть мачты.
(Подключение к и антенны сама поверхность должна быть выше верхней части мачты).
Цвет: синий
Материал: металл, поликарбонат
Посылка: активная антенна MiniWhip, 1 шт.
Посылка, указанная выше, не входит в комплект.
Примечание: светильник съемки и различные дисплеи могут привести к тому, что цвет товара на фотографии может немного отличаться от реального вещь. Допускается погрешность в измерениях +/- 1-3 см.
