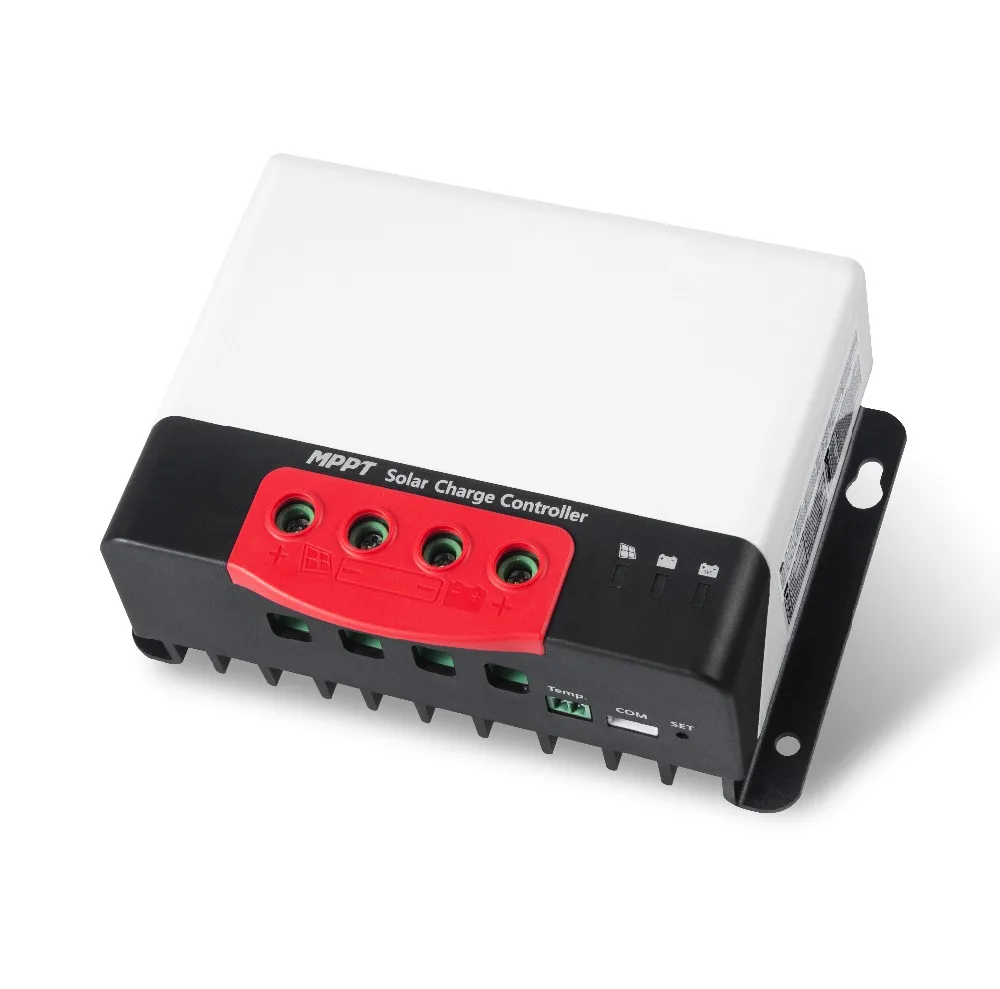

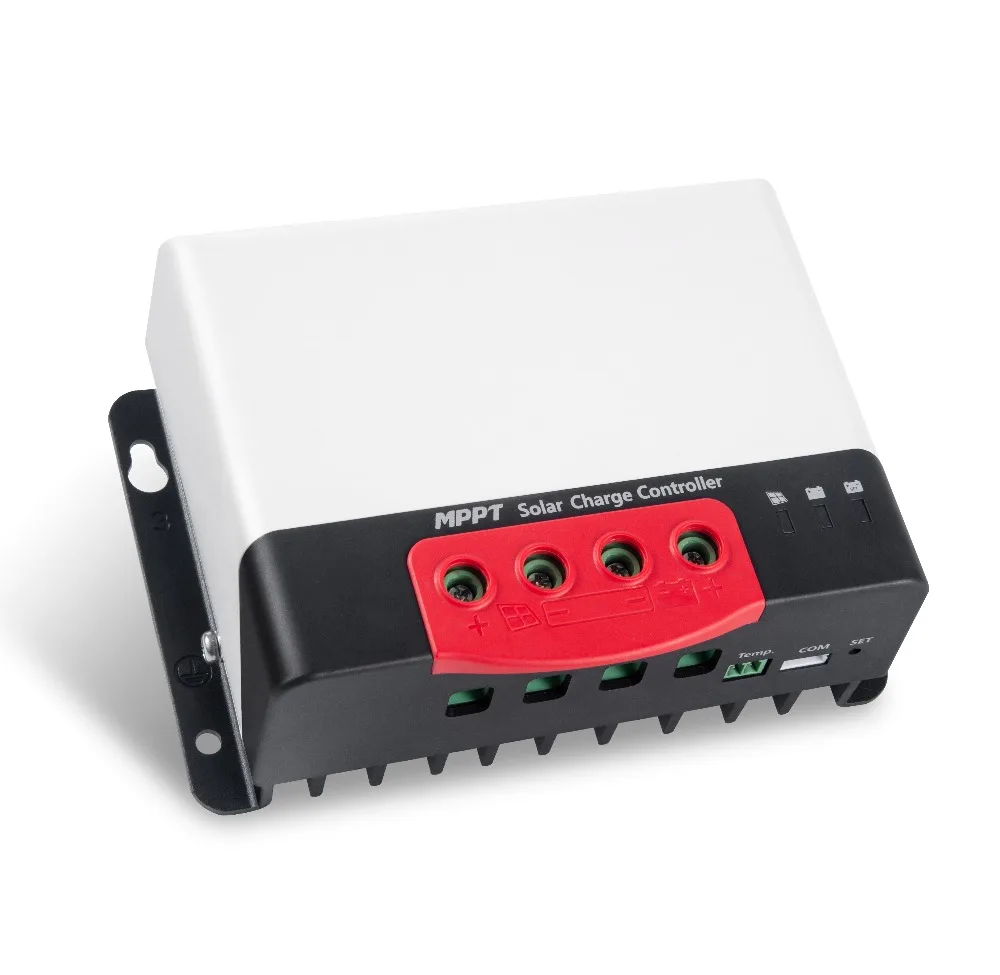

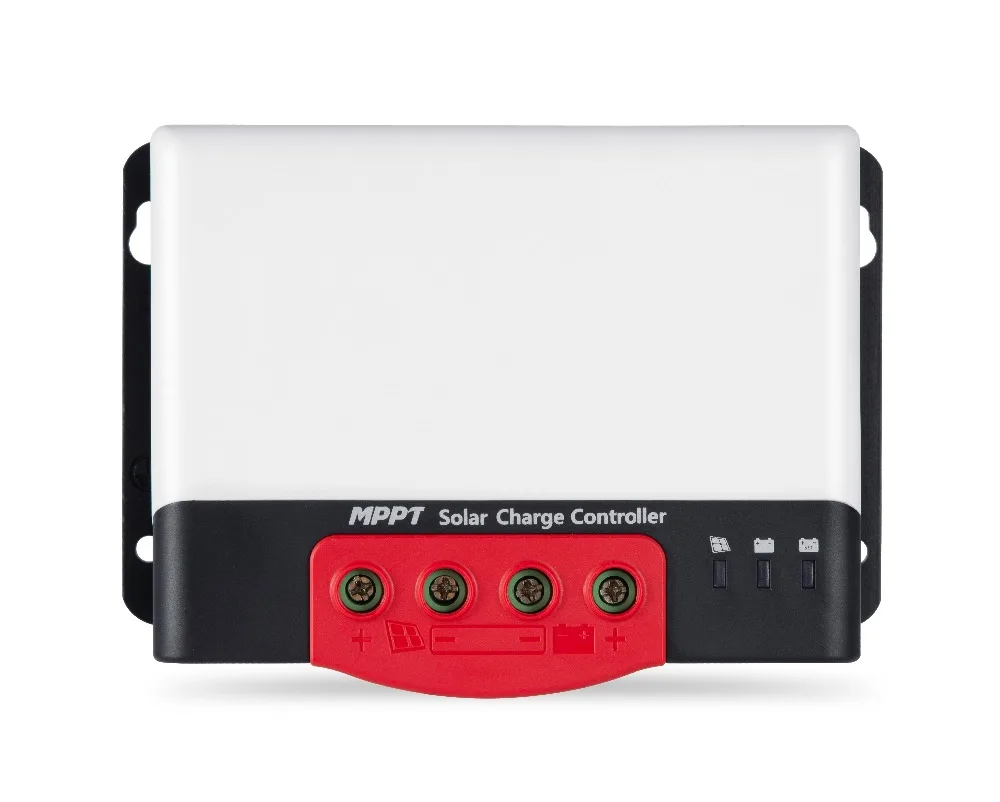

Контроллер заряда солнечной батареи MPPT автоматический регулятор 20 А 30 40 50 12 В 24

Контроллер заряда солнечной батареи MPPT автоматический регулятор 20 А 30 40 50 12 В 24

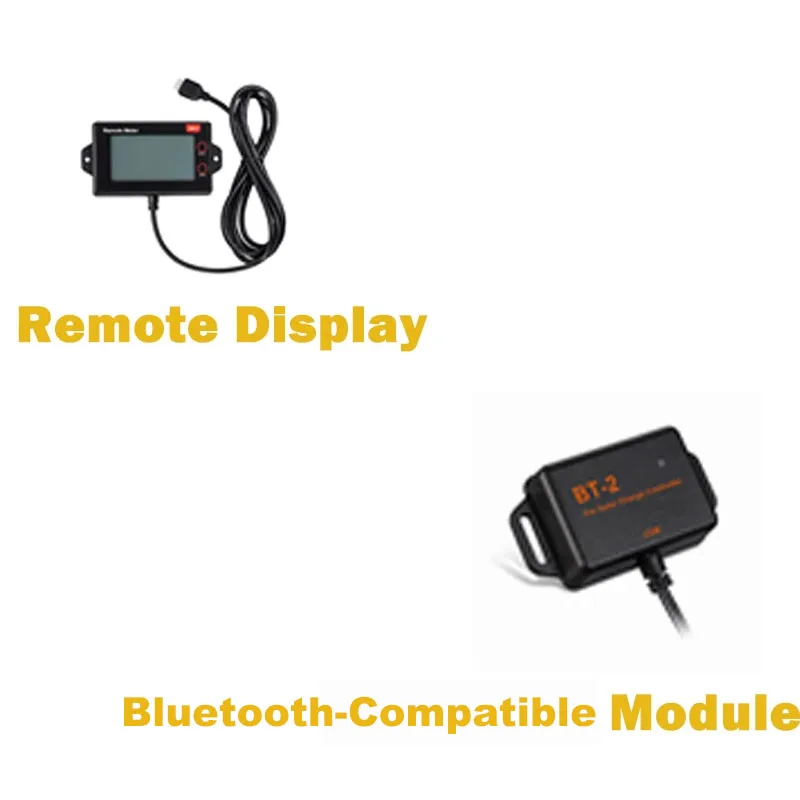

Этот продукт использует ведущую в отрасли технологию Power Catcher MPPT, обеспечивает максимальное отслеживание энергии для солнечной панели и подключает контроллер для быстрого и точного отслеживания максимальной точки мощности фотоэлектрического массива в любой среде. Этот продукт может быть подключен к внешнему ЖК-экрану или коммуникационному модулю Bluetooth и ПК верхнему компьютеру для динамического отображения рабочего состояния, рабочих параметров, Журналы контроллера, параметры управления и т. д. принятие стандартного протокола связи Modbus и предоставление общего самотестирования электронных отказов и мощных функций электронной защиты, которые минимизируют повреждения компонентов из-за ошибки установки и сбоя системы.

1. Благодаря передовой цифровой технологии питания эффективность преобразования энергии цепи составляет 98%.

2. Обеспечивает функцию регулирования напряжения при активной зарядке. При открытой цепи аккумулятора или литиевый аккумулятор BMS защите от перезаряда клемма аккумулятора контроллера выдаст номинальное значение напряжения зарядки.

3. Доступен в нескольких типах аккумуляторов и поддерживает процедуры зарядки различных типов аккумуляторов, таких как литиевая батарея, Коллоидная батарея, герметичная батарея, вентилируемая батарея, литиевая батарея и т. д.

4. Доступен режим зарядки с ограничением по току. Когда мощность солнечной панели слишком большая и зарядный ток выше номинального клапана, контроллер автоматически уменьшает мощность зарядки, чтобы солнечная панель могла работать при номинальном зарядном токе.

5. Поддержка автоматической идентификации напряжения свинцово-кислотной батареи. Внешний ЖК-экран или модуль Bluetooth можно подключить для просмотра данных и состояния работы оборудования, при этом поддерживается изменение параметров контроллера.

6.Поддержка стандартного протокола Modbus для удовлетворения потребностей в общении в разных случаях.

7. Встроенный механизм защиты от перегрева.

8. Температурная компенсация и автоматическая Регулировка параметров заряда и разряда помогают улучшить срок службы батареи.

9. Защита от короткого замыкания панели солнечных батарей, защита от открытого замыкания батареи, защита от освещения телевизоров и т. д.

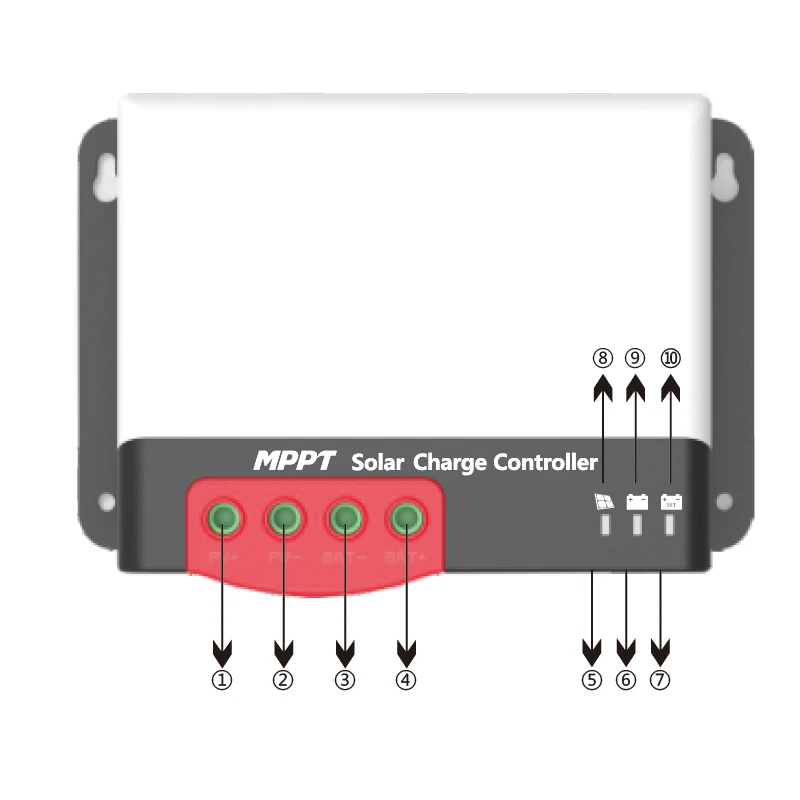

Номер

Имена

Номер

Имена

①

Солнечная панель "+" интерфейс

⑥ Выключатель

Коммуникационный интерфейс

②

Интерфейс солнечной панели "-"

⑦

Клавиши управления

③

Интерфейс батареи "-"

⑧

Индикатор заряда PV

④

Интерфейс батареи "+"

⑨

Индикатор емкости батареи

⑤

Внешний интерфейс выборки температуры

⑩

Индикатор типа батареи

Товары

Параметры

Модель

MC2420N10

MC2430N10

MC2440N10

MC2450N10

Напряжение системы

12 В/24 В

Нулевая потеря нагрузки

<10 мА

Напряжение батареи

9 В ~ 32 В

Максимальное открытие PV

Напряжение цепи

92 в (25 ℃);100 в (самая низкая температура окружающей среды)

Максимальная точка питания

Диапазон напряжения

(Напряжение батареи + 2 в) ~ 72 в

Номинальный зарядный ток

20 А

30 А

40 А

50А

Максимальная входная мощность PV

260 Вт/12 В

520 Вт/24 В

400 Вт/12 В

800 Вт/24 В

550 Вт/12 В

1100 Вт/24 В

660 Вт/12 В

1320 Вт/24 В

Преобразование зарядки

Эффективность

≤ 98%

Эффективность отслеживания MPPT

> 99%

Температурная компенсация

Коэффициент

-3 мВ/℃/2 в (по умолчанию); Литиевая батарея не имеет температурной компенсации

Рабочая температура

-35 ℃ ~ + 60 ℃

Рейтинг IP

IP32

Вес

650 г

830 г

1040 г

1335 г

Режим связи

Связь Серии TTL

Высота высота

≤ 3000 метров

Размеры (мм)

150*105,6*61,5

150*105,6*67,5

183*127*65,5

183*127*69,5
