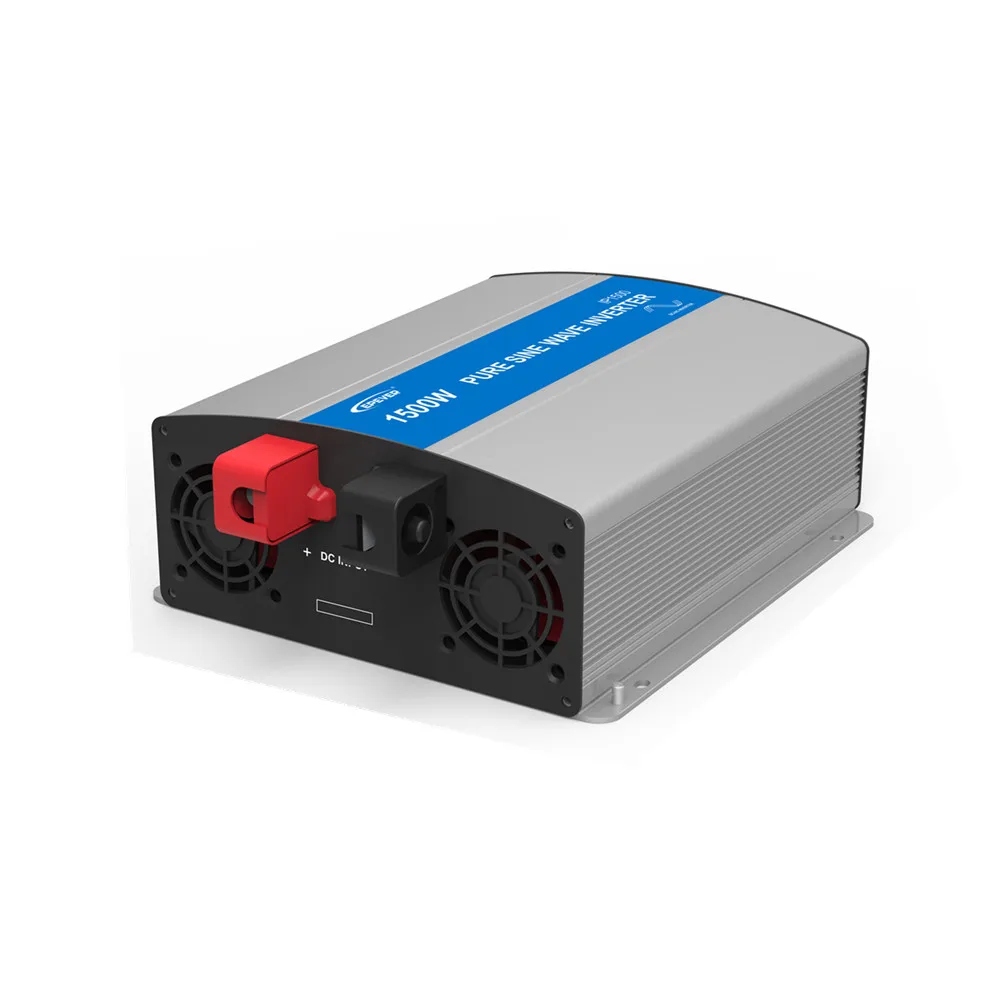

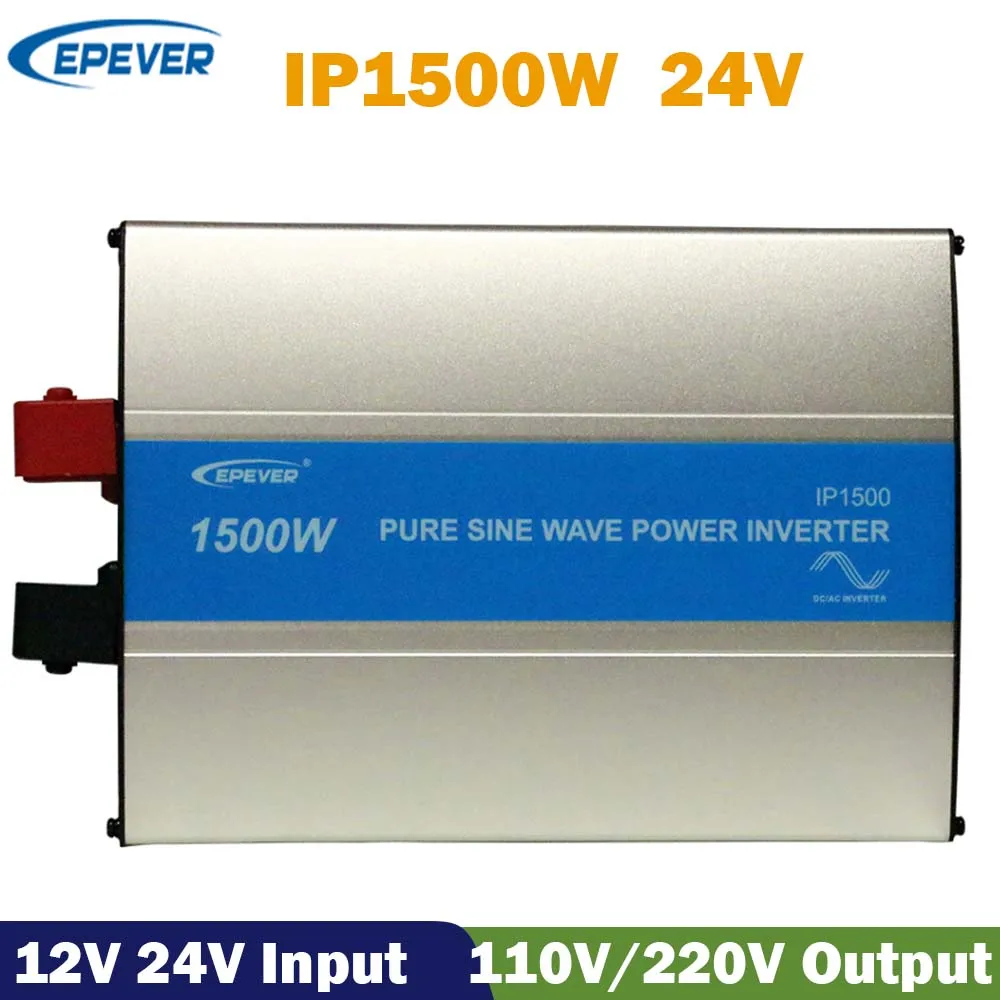

Инвертор немодулированного синусоидального сигнала EPever I Power 1500 Вт 24 В

Инвертор немодулированного синусоидального сигнала EPever I Power 1500 Вт 24 В

EPever I Power 1500 Вт Солнечная энергия решетки чистая синусоида инвертор 24VDC 110V120V 220V230V солнечное зарядное устройство инверсор 50 Гц 60 Гц

Модель: IP1500-21 IP1500-22

Серия IPower является своего рода чистым синусоидальным инвертором, который может преобразовывать. 12/24/48VDC до 220/230VAC (или 110/120VAC). Промышленный дизайн, по сравнению с гражданского дизайна, имеет более широкую рабочую температуру, простоту установки и эксплуатации. Широкий диапазон входного напряжения идеально подходит для применения в Солнечной системе. Инвертор может быть применен во многих областях, таких как бытовые аварийные системы освещения, системы установки транспортного средства и малого поля питания и т. Д.

Особенности:

1. Безопасный дизайн с входной и выходной электрической изоляцией

2. Принятие передовой технологии SPWM, чистый синусоидальный выход

3. Дополнительный выходное напряжение 220/230VAC (или 110/120VAC), выбирая по DIP-переключатель

4. Светодиодный индикатор состояния неисправности и рабочего состояния

5. Низкое потребление без нагрузки

6. Макс. Эффективность до 95%(IP2000-22, IP2000-42)①

7. Входная защита: Защита от перенапряжения, защита от низкого напряжения

8. Выходная защита: защита от перегрузки, защита от короткого замыкания

9. Защита от перегрева: вентиляция вентилятора с контролем температуры; Инвертор автоматически выключается при перегреве

10. Рабочий usb-выход 5VDC/1A

11. Операционный RS485 коммуникационный порт ②

① Эффективность тестируется при номинальном входном напряжении, выходном напряжении 220 В с резистивной нагрузкой, температуре окружающей среды 25 ℃, 1500 Вт и более высокой версии

② 1000 Вт и более высокая версия поддерживают RS485 порт связи опционально.

Параметры

Модель

IP1500-11

IP1500-12

IP1500-21

IP1500-22

Входное Номинальное напряжение

12VDC

24VDC

Диапазон входного напряжения

10,8 ~ 16 В постоянного тока

21,6 ~ 32VDC

Входное напряжение перенапряжения

<20 в

<40 в

Ток без нагрузки

<1.0A

<0.6A

Выходное напряжение

110 В переменного тока (± 5%)

220В переменного тока (± 5%)

110 В переменного тока (± 5%)

220В переменного тока (± 5%)

120 В переменного тока (-7% ~ + 5%)

230VAC(-7% ~ + 5%)

120 В переменного тока (-7% ~ + 5%)

230VAC(-7% ~ + 5%)

Выходная непрерывная мощность

1200 Вт

Выходная мощность 15 мин.

1500 Вт

Мгновенная мощность удара

2400 Вт

Выход

Однофазный

Выходная волна

Чистая синусоида

Выходная частота

50/60 Гц (± 0.2%)

Искажение THD

THD≤ 5% (резистивная нагрузка)

Макс. Эффективность

93%

93%

94%

94%

Макс. Выход USB

5VDC/1A

Рабочая температура окружающей среды

-20 °C ~ + 45 °C

Диапазон температуры хранения

-35 °C ~ + 70 °C

Диапазон влажности

≤ 95% (Н. С.)

Корпус

IP20

Высота

<5000 м (деринг для работы в соответствии с IEC62040 на высоте более 1000 м)

Связывающий столб

Φ 10 мм

Общий размер

326,12 × 231,5 × 98,5 мм

284,7 × 231,5 × 98,5 мм

Размер крепления

208 × 220 мм

163 × 220 мм

Размер монтажного отверстия

Φ5.5mm

Вес нетто

3,90 кг

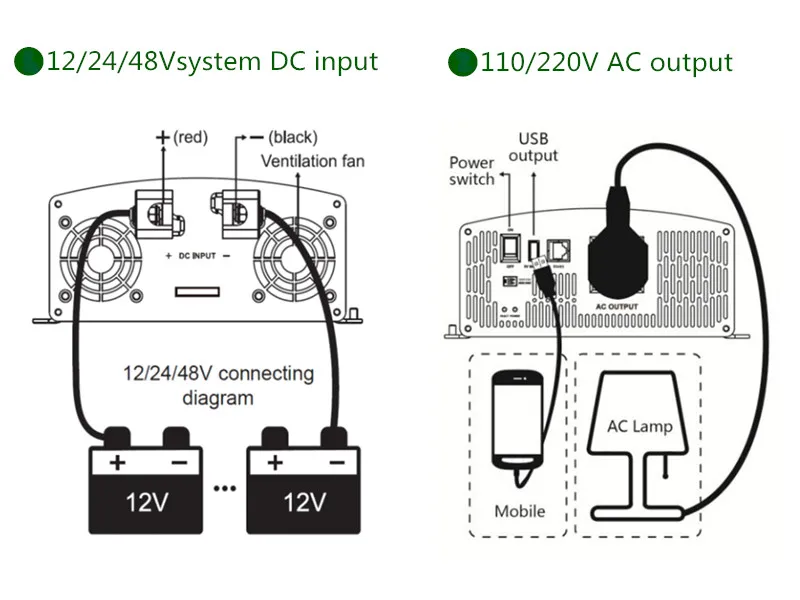

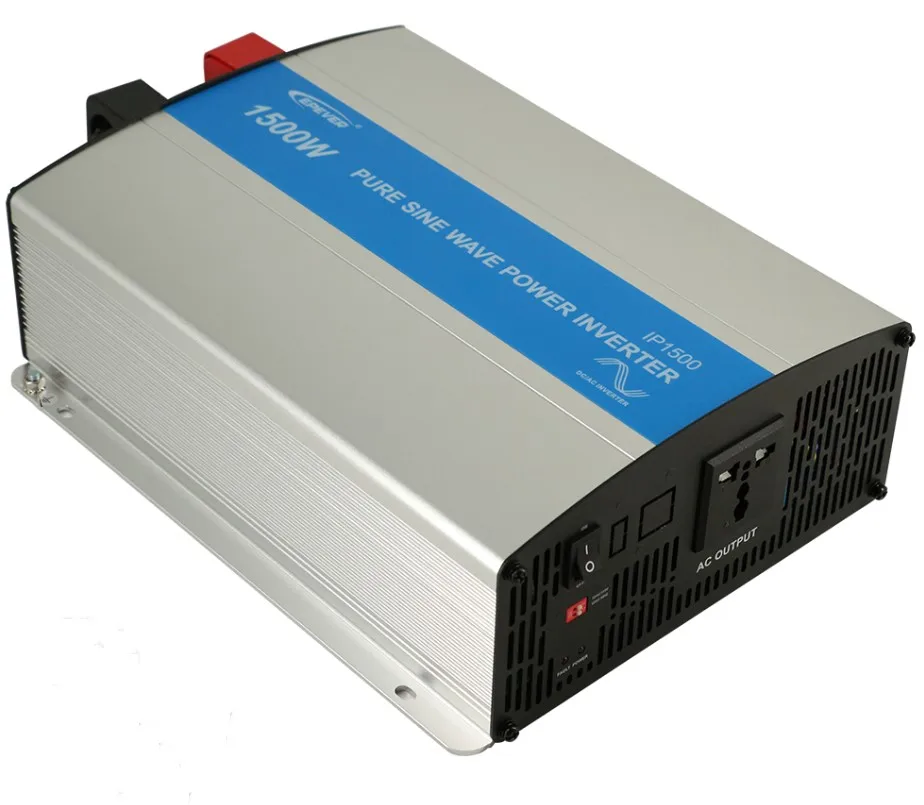

Подключение

Примечание:

Нет порта связи RS485 по умолчанию как реальные фотографии. (Опционально модели IP1500 и выше)

Выход USB по умолчанию не соответствует реальным фотографиям.

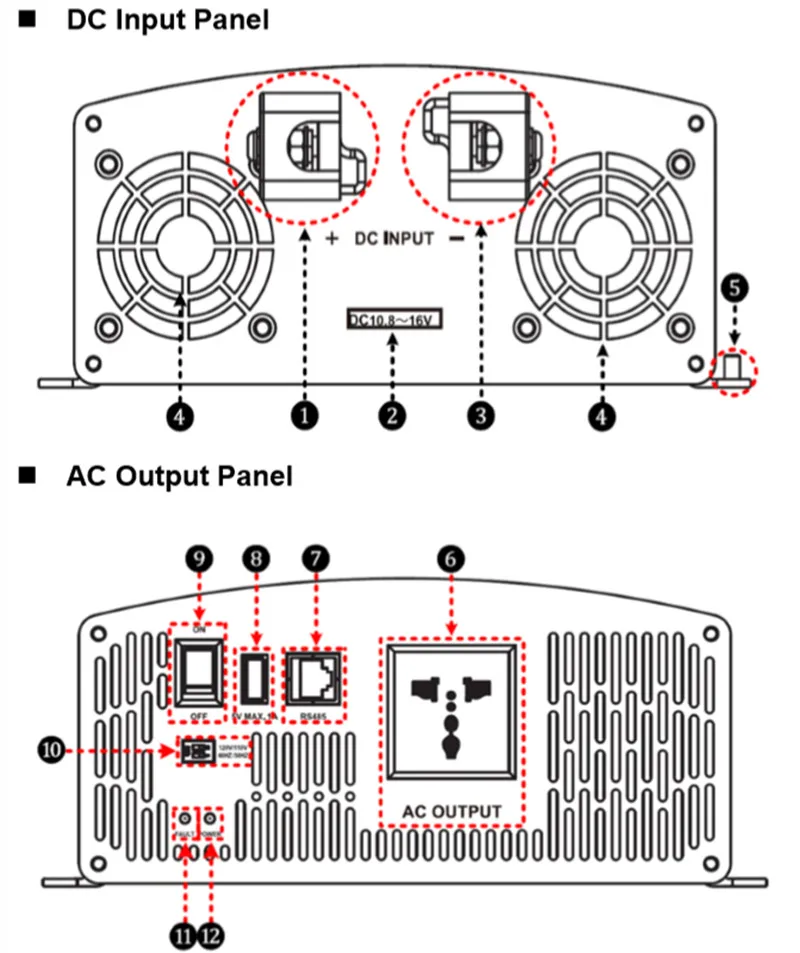

Функции:

Примечание:

Нет порта связи RS485 по умолчанию как реальные фотографии. (Опционально модели IP1500 и выше)

Выход USB по умолчанию не соответствует реальным фотографиям.

❶ Входной терминал постоянного тока положительный
Range Диапазон входного напряжения постоянного тока (1)

❸ Входной терминал постоянного тока отрицательный
Вентиляционный вентилятор с вентиляцией (2)

❺ Клемма заземления ➀ индикатор неисправности (красный) (6)
Выходное напряжение переменного тока (3) ➁ рабочий индикатор (зеленый) (6)

Usb-порт связи RS485 (4)
Usb-порт с выходным питанием (5VDC/1A)

Переключение на выходное напряжение переменного тока
Переключение режима электропитания (5)

Индикатор аварийной неисправности (красный)
Светодиодный индикатор (зеленый)

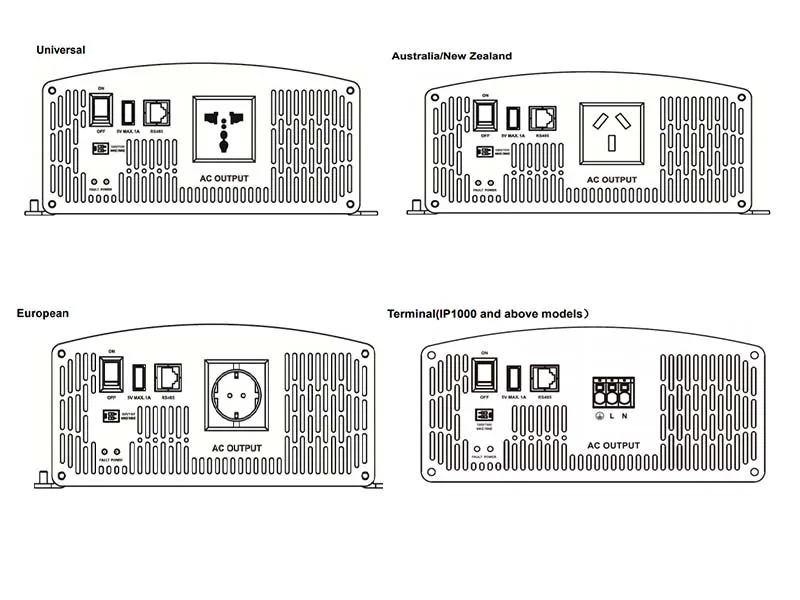

Выход постоянного тока опционально: Универсальный (по умолчанию)

Переключатель режимов

Когда переключатель No.1 находится на стороне, выходная частота 60 Гц, в противном случае 50 Гц.

Когда переключатель № 2 находится на стороне, выходное напряжение 230VAC, в противном случае 220VAC.

Защита

Защита от перенапряжения

Защита от низкого напряжения

Над темом. Защита

Защита от перегрузки

Сертификация продукта:

CE RoHS
