Руководство по эксплуатации:
Контроллер HC008 подходит для UCS1903 (TM1804, TM1809 и т. Д.) светодиодных приложений прямого привода на выходе, может широко использоваться в рекламе световых коробок, сценических Комплектах, домашнем украшении и т. д.; С простой проводкой, простой в использовании и так далее; С функцией памяти; Пульт дистанционного управления RF для выбора режима, Регулировка яркости, регулировка скорости и другие динамические изменения освещения. В то же время можно подключать к нескольким контроллерам для синхронного управления и постоянно расширять выходной канал для достижения большего затемнения или различных изменений программы.

Рабочие параметры:
Рабочая температура: -20-60
Напряжение питания: 5 в пост. Тока, 12 В ~ 24 В опционально (укажите требуемое напряжение) (WS2811 5 В ~ 24 универсальный)
Рабочий ток:
Размер контроллера: L122 × W71 × h24мм
Размер пульта дистанционного управления: L90 × W36 × H15 мм
Размер упаковочной коробки: L135 × W80 × H55 мм
Вес нетто: 190 г
Вес брутто: 226 г
Режим эффекта: 133 вида
Максимальное количество точек управления: низкая скорость: 1024 точек; Высокая скорость: 2048 точек
Может управлять моделями ИС: TM1803, TM1804, TM1809, UCS1903 и т. д. (укажите модель при заказе)

Подключите световую панель и подключите шнур питания. Перед включением убедитесь, что между кабелями нет короткого замыкания. После включения питания выполните следующие настройки.

Нажмите кнопку «Вкл/Выкл», чтобы выключить питание (меню не может быть установлено в выключенном состоянии).

Нажмите «вверх» и «вниз» одновременно, чтобы нажать кнопку «режим/скорость», чтобы войти в меню настройки экрана.

Первый экран-«S-HI» или «S-LO» для контроллера «высокая скорость, низкая скорость настройки». Нажмите «вверх» и «вниз» для выбора (IC на световой панели-это высокоскоростной режим, выберите «S-HI», низкоскоростной режим «S-LO»), заводской режим по умолчанию является высокоскоростным.

Нажмите «режим/скорость», чтобы войти во второй экран «Настройка точки управления». В это время цифровой дисплей показывает 4 цифры как количество точек управления, И количество точек управления увеличивается и уменьшается на «вверх» и «вниз» можно быстро отрегулировать), заводской по умолчанию 50.

После настройки нажмите кнопку «Вкл/Выкл», чтобы «сохранить» и выйти.

ВКЛ/ВЫКЛ: вкл/выкл.

Режим/скорость: Регулировка режима/функция регулировки скорости переключателя (цифровой трубчатый первый дисплей H для регулировки режима, отображение S для регулировки скорости)

Вверх: режим +/Скорость +, когда функция регулировки режима для режима ключа, в функции регулировки скорости для ключа для ускорения.

Вниз: режим-/скорость-, когда в режиме настройки функция для режима минус, в функции регулировки скорости, когда ключ для замедления.

Примечание: Когда контроллер включен, красный индикатор будет гореть, и зеленый индикатор будет мигать каждый раз, когда кнопка нажата.

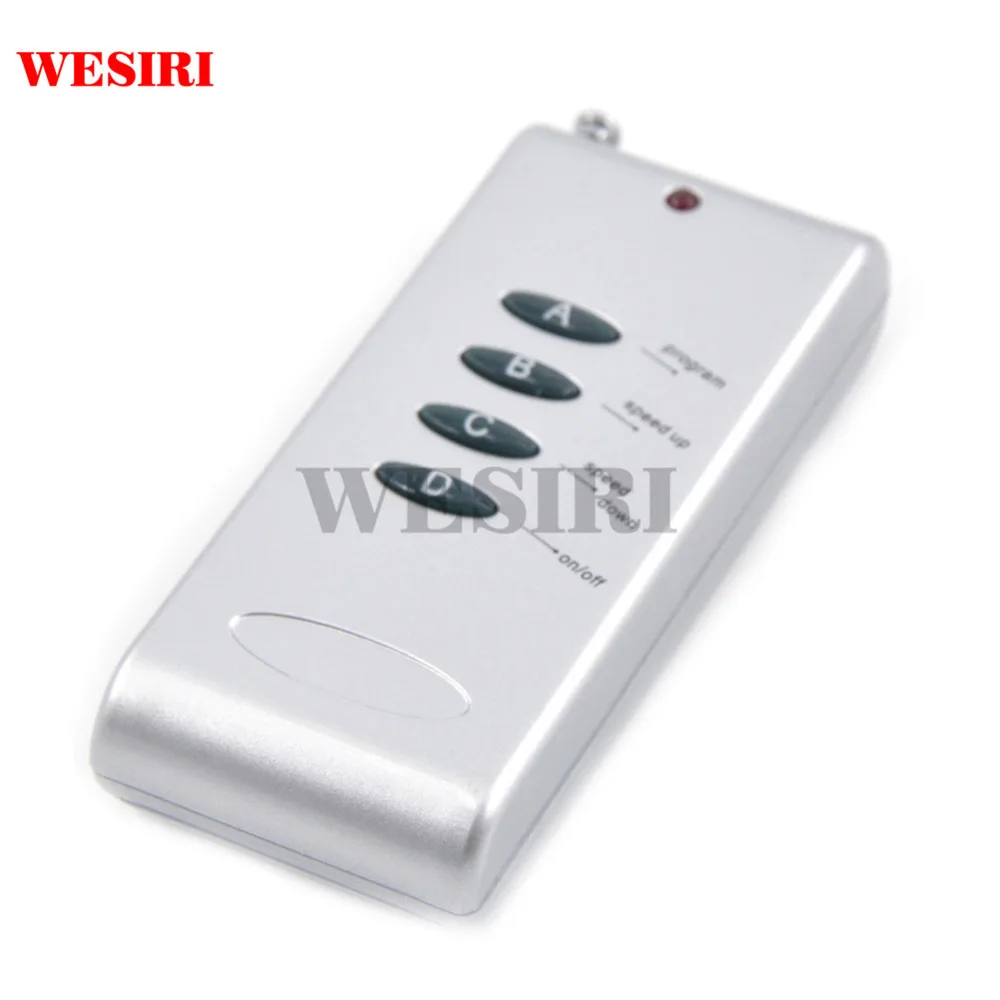

О: Регулировка режима/функция регулировки скорости (первые светодиодные дисплеи H для регулировки модели, показывает S для регулировки скорости.)

B: режим +/Скорость + кнопка. Когда функция регулятора в режиме, это для mode +. Когда в функции регулятора скорости, это для скорости +.

C: кнопка Mode-/Speed-. Когда функция регулятора в режиме, это для режима-. Когда в функции регулятора скорости, это для скорости.

D: Кнопка ВКЛ/ВЫКЛ: может открывать или закрывать выход.

Подключение dragram:

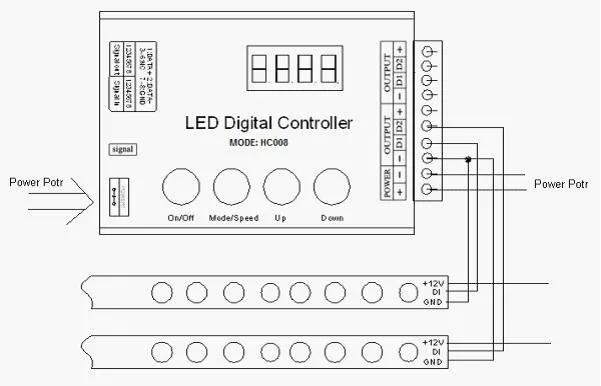

1. Режим работы одного контроллера

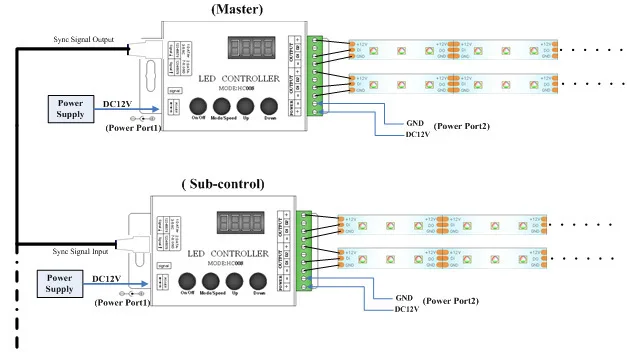

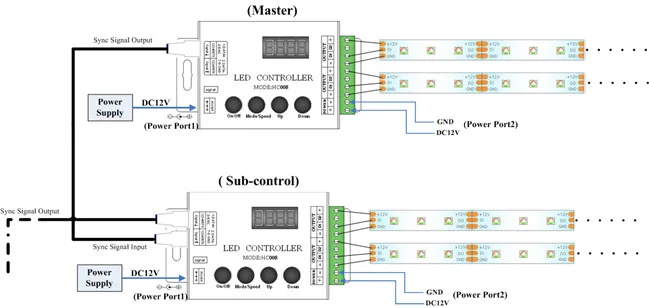

2. Многие контроллеры синхронно работают режим подключения

Синхронная система управления может быть изготовлена из любого количества соединений контроллера. Каждый из дополнительных контроллеров будет следовать за Первым основным контроллером для достижения постоянного синхронного.
